اسپلیتر PoE 12 ولت مدل PD48V 12V PoE splitter model PD48V

اسپلیتر PoE 12 ولت مدل PD48V

PoE Splitter دستگاهی است که به همراه سوئیچ PoE و اینجکتور PoE استفاده می‌شود. اسپلیتر PoE به جای اینکه در سمت ورودی، داده و برق را بگیرد و آن‌ها را به یک خروجی واحد تبدیل کند، با جدا کردن برق از داده و اختصاص یک کابل جداگانه برای برق کمک می‌کند که برق دستگاهی که با PoE سازگار نیست تأمین شود.

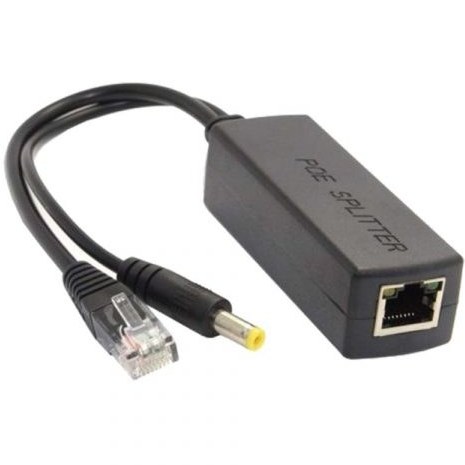

همانطور که در ظاهر اسپلیتر PoE می‌بینید، در یک طرف آن دو کابل خروجی وجود دارد که یکی، داده را منتقل می‌کند و دیگری برق را تأمین می‌کند. به طور کلی، اسپلیترهای PoE در شرایطی استفاده می‌شوند که دستگاه‌هایی در نقاط دور وجود دارند و از PoE پشتیبانی نمی‌کنند ولی پریز برق شهری (AC) هم در نزدیکی آن‌ها در دسترس نیست.‌‌

• در شبکه‌ای که نیاز دارد بین دستگاه‌های با قابلیت PoE و دستگا‌های بدون PoE ارتباط برقرار کند

• در شبکه‌ای که داده از طریق یک سوئیچ یا روتر بدون PoE ارسال می‌شود که در نهایت به دستگاه‌های سازگار با PoE یا ناسازگار با PoE متصل می‌شوند

همانطور که در تصویر زیر می‌بینید، دستگاه تأمین‌کننده‌ی برق (PSE) یک سوئیچ PoE است که جریان برق را از طریق کابل اترنت شبکه تأمین می‌کند. در این حالت کابل ورودی به اسپیلیتر PoE می‌تواند مستقیما به سوئیچ شبکه وصل شود. از سمت خروجی نیز یک کابل داده را منتقل و دیگری برق را تأمین می‌کند. وقتی که اسپلیتر یک سیگنال PoE یکپارچه دریافت می‌کند، داده و برق را به دو شاخه‌ی مجزا تقسیم می‌کند تا دستگاه‌های بدون قابلیت PoE مثل دوربین تحت شبکه و اکسس پوینت بی‌سیم بتوانند از آن‌ها استفاده کنند.

اگر شرایطی پیش بیاید که قرار باشد ترکیبی از دستگاه‌های سازگار و ناسازگار با PoE در یک شبکه استفاده شوند، PoE Splitter هرگز نباید به طور مستقیم به سوئیچی که از PoE پشتیبانی نمی‌کند متصل شود؛ ولی می‌توان از یک اینجکتور PoE برای تأمین برق کمک گرفت. برای مثال، در شکل زیر یک اسپیلیتر PoE به یک اینجکتور PoE وصل شده است، در واقع اینجکتور نقش واسطه را بازی می‌کند. بنابراین برق و داده برای دوربینی که در انتها قرار دارد، ارسال می‌شود.

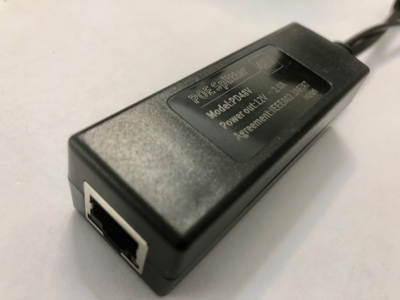

اسپلیتر PoE 12 ولت مدل PD48V یک تجهیز مبدل در شبکه‌های اترنت است که برای تفکیک (Split) همزمان داده و توان الکتریکی منتقل‌شده روی کابل شبکه (PoE) و تبدیل آن به خروجی برق 12 ولت DC + داده شبکه جداگانه طراحی شده است.

این دستگاه در انتهای یک لینک PoE قرار می‌گیرد و وظیفه آن:

 دریافت سیگنال ترکیبی «داده + برق 48 ولت PoE» و تبدیل آن به دو خروجی مستقل شامل داده اترنت (LAN) و توان DC با ولتاژ ثابت 12 ولت است.

 این تجهیز یک Power Extraction Unit است که انرژی الکتریکی را از خطوط انتقال اترنت استخراج و تنظیم می‌کند.

 اصل عملکرد فنی اسپلیتر PoE 12 ولت مدل PD48V
در فناوری PoE، ولتاژ معمولاً در محدوده حدود 48 ولت DC از طریق کابل شبکه منتقل می‌شود. اسپلیتر PD48V این فرآیند را به شکل زیر انجام می‌دهد:

1. تشخیص PoE (Detection):
  شناسایی وجود منبع PoE مطابق استاندارد

2. استخراج توان (Power Extraction):
  جداسازی جریان الکتریکی از سیگنال داده

3. کاهش ولتاژ (DC-DC Conversion):
  تبدیل ولتاژ ورودی (مثلاً 48V) به 12V پایدار

4. فیلتر و تثبیت (Regulation):
  کاهش نویز و تثبیت ولتاژ برای مصرف‌کننده

5. تفکیک نهایی:
 خروجی RJ45 فقط برای داده
 خروجی DC برای تغذیه دستگاه


 مشخصات فنی اسپلیتر PoE 12 ولت مدل PD48V
ورودی:
 PoE 48V (استاندارد IEEE 802.3af / at)

خروجی برق:
 12V DC
 جریان معمول: 1 تا 2 آمپر

خروجی داده:
 پورت RJ45 (10/100 Mbps)

نوع مبدل:
 سوئیچینگ (Switching Regulator) با راندمان بالا

 نقش در ساختار شبکه این دستگاه در نقطه‌ای استفاده می‌شود که: کابل شبکه PoE وجود دارد اما دستگاه مقصد PoE را پشتیبانی نمی‌کند.

در نتیجه: اسپلیتر، PoE را به فرم قابل استفاده برای دستگاه‌های معمولی تبدیل می‌کند.

 کاربردهای تخصصی اسپلیتر PoE 12 ولت مدل PD48V
 تغذیه دوربین‌های غیر PoE (12V)
راه‌اندازی روترها و اکسس‌پوینت‌ها
 تجهیزات IoT
 دستگاه‌های مخابراتی کوچک
 پروژه‌هایی که دسترسی به برق مستقیم ندارند

ویژگی‌های مهم اسپلیتر PoE 12 ولت مدل PD48V
 1. تبدیل ولتاژ دقیق
تبدیل 48V به 12V با دقت بالا و ریپل پایین برای جلوگیری از آسیب به تجهیزات

 2. ایزولاسیون الکتریکی (در برخی مدل‌ها)
جلوگیری از انتقال نویز و افزایش ایمنی


 3. راندمان بالا
کاهش تلفات انرژی در فرآیند تبدیل


 4. حفاظت داخلی
 اضافه‌جریان (Overcurrent)
 اضافه‌ولتاژ (Overvoltage)
 اتصال کوتاه

تفاوت اسپلیتر PoE 12 ولت مدل PD48V با PoE Repeater
اسپلیتر: برق و دیتا را جدا می‌کند و ولتاژ را کاهش می‌دهد
ریپیتر: سیگنال و برق را تقویت و ادامه می‌دهد

 محدودیت‌های اسپلیتر PoE 12 ولت مدل PD48V
 توان خروجی محدود
 وابسته به کیفیت منبع PoE
 معمولاً سرعت محدود به 100Mbps
 افت توان در کابل‌های طولانی

 جمع‌بندی در مورد اسپلیتر PoE 12 ولت مدل PD48V
PoE Splitter 12V مدل PD48V یک مبدل تخصصی است که:
 با استخراج و تبدیل توان 48 ولت PoE به 12 ولت DC و تفکیک همزمان داده، امکان استفاده از تجهیزات غیر PoE را در زیرساخت‌های مبتنی بر PoE فراهم می‌کند.
این دستگاه در طراحی‌های حرفه‌ای شبکه، به‌ویژه در شرایطی که تأمین برق مستقل ممکن نیست، نقش کلیدی و کاربردی دارد.
