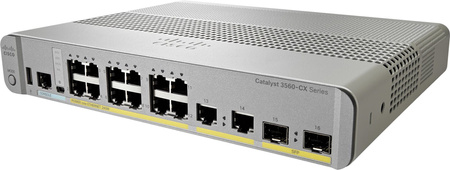

سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S

سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S

سوئیچ Cisco Catalyst WS-C3560CX-12PC-S یک سوئیچ مدیریتی جمع‌وجور (compact) از خانوادهٔ Catalyst 3560-CX است که 12 پورت گیگابیت اترنت با قابلیت PoE+ (هر پورت تا 30W)، چهار پورت آپ‌لینک (دو پورت SFP و دو پورت RJ-45 گیگ) و مجموعهٔ امکانات لایه-2 و پایه‌ای لایه-3 را در قالبی کم‌صدا و بدون فن فراهم می‌کند. این محصول برای محیط‌های شلوغ از نظر کابل‌کشی (edge، دفاتر شعب، کنار اکسس‌پوینت‌ها، دوربین‌ها و تلفن‌های IP) طراحی شده است.

مشخصات فنی کلیدی  WS-C3560CX-12PC-S
پورت‌های کاربر (downlink): 12 × 10/100/1000 Mbps RJ-45 با پشتیبانی PoE+.
آپ‌لینک‌ها: 2 × 1G RJ-45 + 2 × 1G SFP (در مدل 12PD برخی آپ‌لینک‌ها 10G SFP+ هستند).
بودجهٔ برق PoE: حداکثر 240 وات کل برای تمام پورت‌ها (PoE+).
نرم‌افزار/لایسنس پیش‌فرض: IP Base (قابلیت ارتقا به IP Services/RTU).
طراحی: fanless (بدون فن)، امکان نصب روی میز، دیوار، ریل DIN یا رک با براکت.
مصرف نیرو (نمونهٔ اندازه‌گیری شده): حدود ~275 W در حالت بار کامل با بیشینهٔ PoE.


قابلیت‌ها و ویژگی‌های سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
PoE/PoE+ واقعی برای تجهیزاتی مانند تلفن‌های IP، دوربین‌های PoE و اکسس‌پوینت‌ها؛ توزیع برق تا 240W بین پورت‌ها (برای محاسبهٔ عملی باید توجه کنید هر پورت حداکثر 30W می‌گیرد و مجموع نباید از 240W بگذرد).
پشتیبانی «عملکرد در نرخ خط» (line-rate forwarding) برای تمام پورت‌ها که به معنای توانایی عبور ترافیک در سرعت اسمیِ هر پورت بدون گلوگاهِ داخلی است.
امکانات لایه-2 کامل (VLAN، 802.1Q، LACP/EtherChannel، QoS، امنیت پورت، 802.1X) و توابع لایه-3 پایه (static routing، RIP/IPv4 بسته به لایسنس؛ امکان ارتقا به سرویس‌های کامل‌تر).
مدیریت: CLI (IOS)، وب‌UI/ Cisco Network Assistant، SNMP و ادغام با ابزارهای Cisco DNA/Prime برای خودکارسازی و مانیتورینگ.
ویژگی‌های سخت‌افزاری و فیزیکی: اندازه کوچک و بدون فن مناسب محیط‌هایی که نویز یا محدودیت فضا دارند؛ گزینه‌های نصب متنوع (desk/wall/rack/DIN).


سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S چگونه کار می‌کند
سوئیچ از ASICهای سوئیچینگ برای forwarding line-rate استفاده می‌کند؛ معماری داخلی برای مدیریت PoE و رزرو توان طراحی شده تا در نوسانات برق و راه‌اندازی‌ها پایدار باشد (Perpetual PoE برای تغذیهٔ موقت دستگاه‌ها در بوت). بسته‌های کنترل مدیریتی (SNMP/CLI/EEM) روی Cisco IOS اجرا می‌شوند؛ قابلیت‌های امنیتی سخت‌افزاری مانند MACsec روی پورت‌های لایه-2 پشتیبانی می‌شود (در مدل/کانفیگ‌های مشخص).


نکات کاربردی و راهنمای نصب/پایش سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
محاسبهٔ PoE واقعی: جمع توان مصرفی تمام دستگاه‌ها نباید از 240W بیشتر شود — برای مثال 8 دوربین × 15W = 120W؛ همیشه حدود 10–20% حاشیه بگذارید برای اوج مصرف.
محل نصب: از آنجا که fanless است، هوای اطراف را مسدود نکنید و در محیط‌های خیلی گرم ظرفیت حرارتی را بررسی کنید (دمای کاری مجاز در دیتاشیت را رعایت کنید).
لایسنس و قابلیت‌ها: برای مسیریابی پیشرفته یا امکانات DNA، باید لایسنس ارتقا دهید — طراحی شبکه بر پایهٔ قابلیت‌های فعلی لایسنس انجام شود.
نسخهٔ IOS و آپدیت: قبل از پیاده‌سازی، ورژن IOS را به‌روزرسانی و تصویر پشتیبان از تنظیمات تهیه کنید؛ ویژگی‌های امنیتی و باگها معمولاً در آپدیت‌ها بهبود می‌یابند.


محدودیت‌ها و وضعیت پشتیبانی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
وضعیت End-of-Sale / End-of-Life: خانوادهٔ 3560-CX مدل‌های انتخابی دارای اعلان End-of-Sale/End-of-Life بوده‌اند (اطلاعیهٔ رسمی شرکت). این یعنی در خرید جدید، پشتیبانی طولانی‌مدت و قطعات یدکی باید بررسی شوند و در پروژه‌های طولانی‌مدت احتمالاً بهتر است مدل‌های فعلی‌تر را مد نظر قرار دهید.
اگر نیاز به مقیاس‌پذیری بالاتر، stacking یا پورت‌های 10G بیشتر دارید، سری‌های دیگر Catalyst یا سوئیچ‌های با فرم فاکتور متفاوت مناسب‌ترند.


جمع‌بندی کاربردی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
WS-C3560CX-12PC-S یک سوئیچ مدیریتی جمع‌وجور و بی‌صدا است که 12 پورت گیگابیتی با PoE+ تا مجموع 240W، چهار آپ‌لینک گیگابیتی، و مجموعه‌ای از قابلیت‌های لایه-2 و پایه لایه-3 را در قالبی مناسب برای لبهٔ شبکه و فضاهای محدود عرضه می‌کند؛ اما به دلیل وضعیت EoL و محدودیت در مقیاس‌پذیری و پورت‌های گیگابیت، پیش از خرید برای استفادهٔ بلندمدت باید نیازهای توان PoE، پشتیبانی و گزینه‌های جایگزین بررسی شوند.

کاربرد سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
WS-C3560CX-12PC-S یک سوئیچ مدیریتی کم‌حجم و بدون فن است که ۱۲ پورت گیگابیت با پشتیبانی PoE+ و آپ‌لینک‌های فیبر/کاپلر را در قالبی مناسب برای لبهٔ شبکه (edge) و مکان‌های با فضای محدود فراهم می‌کند — کاربرد اصلیش تأمین برق و ارتباط برای دوربین‌های نظارتی، اکسس‌پوینت‌های بی‌سیم، تلفن‌های IP و دستگاه‌های IoT در شعب/دفاتر/مراکز تجاری کوچک است.


سناریوهای عملی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
لبهٔ شبکه در شعب یا دفاتر کوچک — اتصال چندین PC، تلفن IP و یک یا دو اکسس‌پوینت با مدیریت متمرکز و QoS برای تلفن.
Backhaul برای Wi-Fi (کنترل یا Standalone APs) — هر گروه از APها را محلی تأمین برق و کابل‌کشی کنید؛ به‌ویژه در فضاهایی که کابل‌کشی از کلاف مرکزی مشکل است.
سیستم‌های نظارتی/دوربین‌‌محور — تأمین برق دوربین‌های PoE و جمع‌آوری ترافیک ویدئویی به‌صورت محلی قبل از ارسال به NVR/سرور. (PoE+ مناسب برای دوربین‌های PTZ یا دارای روشنایی IR زیاد).
مکان‌های تجاری کوچک و خرده‌فروشی — صندوق‌فروش (POS)، ترمینال‌های پرداخت، صفحات نمایش دیجیتال و حسگرها همه می‌توانند از PoE تغذیه شوند.
محیط‌های صنعتی سبک و اتاق‌های کنفرانس — تأمین میکروفون/دوربین کنفرانس، بلندگوها یا نمایشگرها؛ مناسب وقتی نویز فن‌ها می‌تواند مزاحم باشد (fanless).

مشخصهٔ کلیدی کاربردی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
بودجهٔ PoE کل: تا 240 وات (بسته به مدل/کانفیگ و منبع تغذیه). این تعیین‌کنندهٔ تعداد و نوع دستگاه‌هایی است که می‌توانید همزمان تغذیه کنید.
پورت‌ها: ۱۲ × 10/100/1000 PoE+ (هر پورت تا 30W تئوری) و پورت‌های آپ‌لینک combo (RJ-45 و SFP) برای اتصال به سوئیچ هسته یا روتر.
بدون فن (fanless): مناسب فضاهای حساس به نویز اما نیازمند رعایت محدودهٔ دمایی داده‌شده در دیتاشیت.


راهنمای طراحی و پیاده‌سازی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
1) بررسی نیاز و Site Survey
فهرست تمام دستگاه‌های PoE: نوع دستگاه، مصرف اسمی (W) و مصرف در اوج.
تعیین مسیر کابل‌کشی و محل نصب سوئیچ (دیوار/میز/ریل DIN/رَک).
بررسی تهویهٔ محل چون سوئیچ fanless است؛ دمای کاری را از دیتاشیت رعایت کنید.
2) محاسبهٔ بودجهٔ PoE — مثال عددی (گام‌به‌گام دقیق)
فرض: 6 اکسس-پوینت هرکدام 20.0 W، 4 دوربین هرکدام 15.0 W و 2 تلفن IP هرکدام 7.0 W.
محاسبهٔ جمع (عددی، رقم به رقم):
6 × 20.0 W = 120.0 W.
4 × 15.0 W = 60.0 W.
2 × 7.0 W = 14.0 W.
جمع کل = 120.0 + 60.0 + 14.0 = 194.0 W.
حاشیهٔ ایمنی پیشنهادی = 10% از 194.0 = 19.4 W.
پس بودجهٔ مورد نیاز ≈ 194.0 + 19.4 = 213.4 W.
تطبیق با سوئیچ: چون سوئیچ تا 240 W PoE دارد، این سناریو معتبر است؛ اما اگر تعداد یا مصرف افزایش یابد یا اوج‌های لحظه‌ای وجود داشته باشد، باید منبع تغذیهٔ پشتیبان یا سوئیچ با بودجهٔ بالاتر در نظر گرفته شود.
3) اولویت‌بندی و تنظیم PoE
در IOS می‌توانید اولویت PoE (priority) و آستانه‌های قطع/بازگردانی تعریف کنید؛ برای مثال تلفن‌ها/دوربین‌های امنیتی را با اولویت بالا قرار دهید و دستگاه‌های غیرحساس را در اولویت پایین تا در کمبود توان، اولویت‌‌ها حفظ شوند.
4) پیکربندی شبکه (عملی‌ترین توصیه‌ها)
VLANهای جداگانه برای VoIP، دوربین‌ها، کاربران و مدیریت.
QoS: اولویت‌بندی ترافیک صوت و ویدئو؛ DSCP marking برای تضمین تاخیر کم.
802.1X برای احراز هویت پورت در محیط‌های با الزام امنیتی.
SNMP & Syslog برای مانیتورینگ مصرف PoE و رخدادها؛ ادغام با NMS.
5) نصب فیزیکی و برق
اگر منبع برق محلی کافی نیست، از PoE pass-through / UPOE uplink یا منبع تغذیهٔ مکمل (DC/AC) طبق دیتاشیت استفاده کنید. برخی نسخه‌ها می‌توانند از طریق uplink یا آداپتور DC تغذیه و بودجهٔ PoE را افزایش دهند.
کابل‌کشی CAT5e برای گیگابیت (CAT6 برای فضاهای بالاتر یا طول‌های بلند توصیه می‌شود).
پایش، نگهداشت و عیب‌یابی
پایش مصرف PoE: با SNMP یا CLI مصرف هر پورت و وضعیت PoE را بررسی کنید.
لاگ‌ها و Syslog: ثبت وقایع قطع برق، خطاهای PoE و تغییر لایسنس/IOS.
به‌روزرسانی IOS: پیش از تولید، تصویر IOS و لیست باگ‌ها را بررسی و پچ‌های امنیتی را اعمال کنید.


محدودیت‌ها و ریسک‌های عملیاتی در مورد سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
End-of-Sale / End-of-Life: سری 3560-CX در برخی مدل‌ها EoL اعلام شده است؛ بنابراین در پروژه‌های بلندمدت بررسی پشتیبانی و قطعات یدکی ضروری است. مقیاس‌پذیری محدود: برای نیاز به stacking، پورت‌های 10G زیاد یا routing پیشرفته، سری‌های جدیدتر Catalyst (مانند 9200/9300) مناسب‌ترند.
گرما و محیط: fanless بودن مزیت نویزی دارد ولی در محیط‌های گرمتر ظرفیت حرارتی محدودتری دارید — رعایت دمای کاری حیاتی است.


جمع‌بندی و توصیهٔ نهایی سوئیچ شبکه PoE سیسکو 12 پورت WS-C3560CX-12PC-S
اگر نیازِ شما یک سوئیچ مینیاتوری، بی‌صدا و با PoE+ تا 240W برای تامین برق و اتصال دوربین‌ها، APها یا تلفن‌های یک شعبه/اتاق کنفرانس است، WS-C3560CX-12PC-S یکی از گزینه‌های مناسب و اثبات‌ شده است.
