سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S

۱)خلاصهٔ فنی

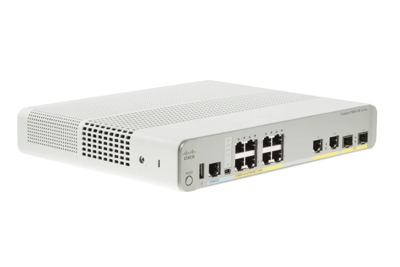

سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S یک سوئیچ جمع‌وجورِ مدیریتی (managed compact switch) از خانوادهٔ Cisco Catalyst 3560-CX است که برای لبهٔ شبکه در فضاهای محدود طراحی شده، دارای ۸ پورت گیگابیت اترنت با پشتیبانی PoE+ و اسلات‌های آپ‌لینک ترکیبی (Gigabit/SFP) است؛ این دستگاه با تصویر نرم‌افزاری IP Base قابلیت‌های لایه-۲ و برخی قابلیت‌های لایه-۳ سبک را ارائه می‌دهد.


 ۲) مشخصات سخت‌افزاری کلیدی
 پورت‌های دسترسی: 8 × 10/100/1000 (Gigabit) PoE+.
آپ‌لینک‌ها: 2 × گیگابیت RJ-45 + 2 × اسلات SFP (قابل‌استفاده برای uplink).
 بودجهٔ PoE (PoE budget) : تا ≈ 240 وات کل (بسته به SKU و کانفیگ منبع تغذیه). این مقدار برای تغذیهٔ همزمان تجهیزات PoE+ مانند تلفن‌های VoIP، اکسس‌پوینت‌ها و دوربین‌های IP مناسب است.
 عملکرد فورواردینگ (نمونه): حدود 17.9 Mpps برای بسته‌های کوچک (بسته به مدل/فریمور).
 طراحی فیزیکی: کم‌صدا (fanless)، فُرم‌فکتور دسکتاپ/دیوار/رَک کوچک؛ مناسب برای دفاتر، فروشگاه‌ها و اتاق‌های تجهیزاتی کم‌صدا.

 ۳) مشخصات نرم‌افزاری و قابلیت‌های شبکه‌ای
نرم‌افزار: معمولاً با تصویر IP Base عرضه می‌شود (قابلیت ارتقاء با لایسنس RTU برای آی‌پی-سرویس‌ها در برخی سناریوها).
قابلیت‌های لایه-۲: VLAN، 802.1Q, STP/RSTP/MST, IGMP snooping، QoS پیشرفته، port security، storm control.
قابلیت‌های لایه-۳ پایه: روتینگ استاتیک و پروتکل‌های روتینگ سبک (مثلاً RIP) در تصویر IP Base؛ برای روتینگ پیشرفته‌تر نیاز به ارتقاء نرم‌افزاری است.
مدیریت و امنیت: CLI با IOS استاندارد سیسکو، SNMP، RMON، و گزینه‌های مدیریت محلی/از راه دور.

۴) رفتار PoE و نکات عملی در به‌کارگیری
دستگاه از PoE+ (IEEE 802.3at) پشتیبانی می‌کند؛ یعنی به‌طور نظری هر پورت تا ~30W می‌تواند تأمین کند اما سهم واقعی هر پورت به بودجهٔ کل 240W و الگوریتم تخصیص PoE بستگی دارد. برای جلوگیری از قطع برق پورت‌ها، باید جمع توان واقعی مصرفی دستگاه‌های متصل را محاسبه و با بودجهٔ 240W مقایسه کنید.
 این سری امکان منابع تغذیهٔ ترکیبی (AC/اختیاری DC) و قابلیت PoE pass-through / UPOE برای برخی مدل‌ها را دارد — اما جزئیات و پیکربندی‌ها میان SKUها متفاوت است؛ مستندات تنظیم PoE را برای سناریوی تغذیه از uplink یا منبع خارجی دقیقاً بررسی کنید.


 ۵) مزایا
جمع‌وجور و بی‌صدا: امکان بکارگیری در محیط‌هایی که رک مناسب نیست یا نویز حساس است.
پورت‌های Gigabit با PoE+ پرقدرت: مناسب جهت تغذیهٔ هم‌زمان چند اکسس‌پوینت/دوربین/تلفن با مدیریت متمرکز توان.
قابلیت‌های مدیریتی Cisco IOS: یکپارچگی با محیط‌های شبکه مبتنی بر سیسکو و قابلیت پیاده‌سازی سیاست‌های امنیتی و QoS سازمانی.


 ۶) محدودیت‌ها و هشدارهای مهندسی
EoL / End-of-Sale: خانوادهٔ 3560-CX (و تعدادی از SKUها) طبق اطلاعیهٔ رسمی Cisco در چرخهٔ EoL قرار گرفته‌اند؛ بنابراین برای پروژه‌هایی که نیاز به پشتیبانی طولانی‌مدت رسمی یا خرید جدید دارند، باید برنامهٔ جایگزینی در نظر گرفته شود. (اطلاعات و تاریخ‌های EoL در اسناد Cisco قابل مشاهده‌اند).
گرمایش و محدودیت دمایی: در بار کامل PoE و نصب در وضعیت معکوس/فشرده، لازم است شرایط دما و تهویه را مطابق راهنمای نصب رعایت کنید تا از کاهش توان PoE یا Thermal-throttling جلوگیری شود. (مقادیر عملیاتی در راهنمای سخت‌افزار آمده‌اند).
نیاز به برنامه‌ریزی بودجهٔ PoE: اگر چند دستگاه نیازمند بیش از 30W (مثلاً برخی دوربین‌های PTZ یا اکسس‌پوینت‌های پرتوان) باشند، ممکن است با محدودیت توان مواجه شوید و نیاز به منبع تغذیه اضافی یا تقسیم بار باشد.

کاربردهای عملی سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S
خلاصهٔ فنی
یک سوئیچ کامپکت مدیریتی ۸×Gigabit با خروجی‌های PoE+ و آپ‌لینک‌های ترکیبی (۲×GE RJ-45 + 2×SFP)، طراحی‌شده برای لبهٔ شبکه در فضاهای محدود که هم‌زمان توان کافی برای تغذیهٔ اکسس-پوینت‌ها، تلفن‌های IP و دوربین‌های متوسط را فراهم می‌آورد.


 دسته‌های کاربردی و دلیل مهندسی سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S
1. خوشه‌های اکسس-پوینت وای-فای در دفاتر کوچک و شعب
پورت‌های گیگابیت اجازهٔ backhaul مناسب برای APهای مدرن را می‌دهند و PoE+ توان لازم برای اکثر Access Pointهای enterprise را تأمین می‌کند.
 مثال عددی: اگر ۸ AP را با میانگین مصرف 20 W در نظر بگیریم، مجموع = 8×20 = **160 W** که کمتر از بودجهٔ کلِ دستگاه (تا ≈240 W در SKU-های مرتبط) است؛ بنابراین امکان تغذیهٔ هم‌زمان وجود دارد.

2. کنترل لِبِهِ شبکه برای دوربین‌های IP در فروشگاه‌ها / شعب
PoE+ برای دوربین‌های ثابت و برخی دوربین‌های PTZ با مصرف متوسط مناسب است؛ سوئیچ جمع‌وجور را می‌توان نزدیک محل نصب دوربین‌ها قرار داد تا کابل‌کشی برق کاهش یابد.
 نکتهٔ مهندسی: دوربین‌های PTZ یا دوربین‌های با هیتر/دِفروست ممکن است بیش از 30 W نیاز داشته باشند — در این موارد باید تعداد و نوع دوربین را طوری انتخاب کرد که مجموع توان از بودجهٔ PoE تجاوز نکند.

3. لبهٔ شبکه در کلاس‌های درس، اتاق جلسات و هتل‌ها (VoIP + PoE-APs + اجزای IoT)
 ترکیب VoIP (هر تلفن ≈6–8 W)، APها و سنسورهای IoT معمولاً در محدودهٔ بودجهٔ این سوئیچ قرار می‌گیرد؛ QoS و قابلیت‌های لایه-۲/لایه-۳ پایه امکان جداسازی ترافیک و اولویت‌بندی را فراهم می‌کند.
نمونه عددی: 4 تلفن IP با 7 W = 28 W؛ جمع با 4 دوربین 15 W = 28 + 60 = 88 W به‌راحتی در محدودهٔ PoE.

4. پوینت PoE برای کیوسک‌های فروشگاهی، تابلوهای دیجیتال یا POS در مکان‌هایی با محدودیت برق محلی
 حذف آداپتورهای محلی و استفاده از کابل شبکه برای توان و داده نصب را ساده‌تر و قابل‌نگهداری‌تر می‌کند. سوئیچ کم‌صدا و جمع‌وجور را می‌توان نزدیک تجهیزات نصب کرد.

5. لبهٔ امن برای محیط‌های IoT حساس (سکشن‌بندی VLAN، port-security، storm control)
 با پشتیبانی IOS و امکانات مدیریت (SNMP/CLI/ACL و غیره) می‌توان دستگاه‌های IoT را در VLAN جدا قرار داد، دسترسی را محدود و کیفیت سرویس را اعمال کرد تا بار کل شبکه کنترل شود.

جمع‌بندیِ فنی در مورد سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S
سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S  راه‌حلِ مهندسی‌شده‌ای برای لبهٔ شبکه در فضاهای محدود است که PoE+ با پورت‌های گیگابیت، امکانات مدیریتی Cisco IOS و گزینه‌های تغذیهٔ انعطاف‌پذیر را ترکیب می‌کند؛ بنابراین برای شعب، دفاتر کوچک، خوشه‌های AP وای-فای، کیوسک‌ها و نصب‌های دوربینی متوسط کاملاً مناسب است، مشروط بر این‌که طراحی توان و پهنای‌باند به‌درستی انجام شود و برنامهٔ پشتیبانی طولانی‌مدت (با توجه به وضعیت EoL) مدنظر قرار گیرد.

 ویژگی‌های فنی سوئیچ شبکه +PoE سیسکو WS-C3560CX-8PC-S
Cisco Catalyst WS-C3560CX-8PC-S (PoE+)
 ۱ — خلاصهٔ یک‌خطی (ماهیت دستگاه)
سوئیچ جمع‌وجور مدیریتی لایه-۲/لایه-۳ سبک با ۸ پورت گیگابیت دسترسی که همه پورت‌ها PoE+ (IEEE 802.3at)را پشتیبانی می‌کنند، دارای چهار پورت آپ‌لینک (۲ × 1G RJ-45 + 2 × 1G SFP)، نرم‌افزار IP Base و بودجهٔ کل PoE تا ≈240 W برای تأمین توان پایانه‌ها.

 ۲ — مشخصات سخت‌افزاری کلیدی (اعداد و واقعیت‌های قابل اندازه‌گیری)
پورت‌های دسترسی: 8 × 10/100/1000 Mbps RJ-45 (همه پورت‌ها PoE+).
 آپ‌لینک‌ها: 2 × 1G RJ-45 (copper)+2 × 1G SFP .
 استاندارد PoE: IEEE 802.3at (PoE+)**؛ تخصیص تا ~30 W نظری برای هر پورت ولی در عمل به بودجهٔ کلی و سیاست تخصیص بستگی دارد. بودجهٔ اعلامی برای مدل‌های «PC» از ردهٔ 3560-CX تا ≈240 W است.
ظرفیت سوئیچینگ / فورواردینگ: Switching capacity ≈ 32 Gbps و Forwarding rate ≈ 17.9 Mpps(بسته به پیاده‌سازی و اندازهٔ بسته).
حافظه/فلاش (نمونه‌های مرجع): رام و فلش کافی برای IOS/فایل‌های پیکربندی و لاگ (مثلاً حدود 512 MB RAM و 128 MB flash در برخی SKUها
 طراحی فیزیکی: fanless (بی‌صدا)، امکان نصب رومیزی/دیوار/داخل رک کوچک؛ منبع تغذیه داخلی غیرقابل‌تعویض در میدان (non-field-replaceable).


۳ — قابلیت‌های نرم‌افزاری و شبکه‌ای
تصویر نرم‌افزاری: IP Base (قابلیت ارتقاء به IP Services در صورت نیاز).
 لایه-۲: 802.1Q VLAN، STP/RSTP/MST، IGMP snooping، VLAN ACLs، port-security، storm control، 802.1X (قابلیت‌های استاندارد سازمانی لایه-۲).
 لایه-۳ (پایه): سوئیچینگ لایه-۳ سبک — آدرس‌دهی رابط‌ها (SVI)، روتینگ استاتیک و پروتکل‌های روتینگ سبک (مثلاً RIP) بسته به تصویر نرم‌افزاری. امکانات روتینگ کامل نیاز به لایسنس/ایمیج بالاتر دارد.
QoS و مدیریت ترافیک: صف‌بندی پیشرفته، Class-of-Service، قابلیت AutoQoS برای VoIP و سیاست‌گذاری پورت.
مدیریت: CLI استاندارد Cisco IOS، SNMP, RMON، Cisco Prime/PNP سازگاری، پورت کنسول RJ-45 و USB برای آپلود/دانلود فایل‌های نصبی.


۴ — رفتار PoE
بودجهٔ PoE ≈ 240 W برای مدل WS-C3560CX-8PC-S (مقدار دقیق بسته به SKU و کانفیگ). این بودجه مجموع توان در تمام پورت‌ها را محدود می‌کند؛ تخصیص واقعی به هر پورت طبق اولویت‌ها و الگوریتم سوئیچ انجام می‌شود.
نکتهٔ محاسباتی: هنگام طراحی، باید مجموع مصرف واقعی دستگاه‌ها (W) را محاسبه و حداقل 10–20٪ حاشیهٔ ایمنی لحاظ کنید تا در بار پیک، پورت‌ها دچار قطع تأمین برق نشوند. (مثال: 8 × AP با 20 W ≈ 160 W از 240 W).
پشتیبانی از PoE pass-through / UPOE برای برخی SKUها و گزینه‌های تغذیه مرجع در خانواده وجود دارد؛ اما رفتار دقیق pass-through و پشتیبانی از تغذیه از uplink بسته به PID متفاوت است.
