ماژول استک سوئیچ سیسکو 2960S Cisco 2960S Stack Switch Module

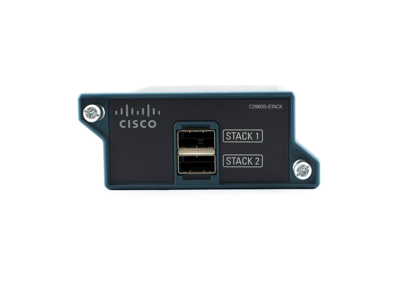

ماژول استک سوئیچ سیسکو 2960S

ماژول-استک-سوئیچ-سیسکو-2960s Catalyst  قابلیت FlexStackدارند.
 برای استک‌کردن این سوئیچ‌ها باید از ماژول FlexStack و کابل مخصوص استفاده بشه.
این ماژول به اسلات پشت سوئیچ نصب می‌شود و باعث می‌شود چند سوئیچ مثل یک دستگاه واحد عمل کنند.

مشخصات FlexStack  ماژول استک سوئیچ سیسکو 2960S
مدل ماژول:

C2960S-STACK → ماژول استک مخصوص 2960S
کابل‌های  ماژول استک سوئیچ سیسکو 2960S
طول‌های مختلف: 0.5m، 1m، 3m (مدل‌های CAB-STK-E-0.5M / CAB-STK-E-1M / CAB-STK-E-3M)
حداکثر تعداد سوئیچ در استک: 4 دستگاه (در 2960X می رود تا 8 دستگاه)
سرعت ارتباط بین سوئیچ‌ها: تا 20Gbps (full duplex)

 مزایای استفاده از FlexStack در ماژول استک سوئیچ سیسکو 2960S
1. مدیریت واحد: همه سوئیچ‌ها مثل یک سوئیچ دیده می‌شوند.
2. مقیاس‌پذیری: می توان به‌جای یک سوئیچ بزرگ، چندتا 2960S را کنار هم استفاده کرد.
3. Redundancy (پایداری): اگر یکی از سوئیچ‌ها از کار بیفتد، بقیه همچنان فعال می مانند.
4. افزایش پهنای‌باند بین سوئیچ‌ها: با لینک استک سریع‌تر از Uplink عادی

 جمع‌بندی ماژول استک سوئیچ سیسکو 2960S
برای استک کردن 2960S نیاز به :
ماژول C2960S-STACK (برای هر سوئیچ یک عدد)
کابل استک مخصوص در طول موردنیاز

کاربرد اصلی ماژول استک سوئیچ سیسکو 2960S
ماژول استک سوئیچ سیسکو 2960S یک ماژول داخلی است که در پشت سوئیچ‌های سری Cisco Catalyst 2960-S نصب می‌شود تا امکان استک کردن تا ۴ سوئیچ را فراهم آورد. با نصب ماژول و کابل‌های FlexStack، چند واحد 2960-S می‌توانند به‌عنوان یک سوئیچ منطقی واحد عمل کنند (یک کنترل-plane و یک IP مدیریتی) که مدیریت، پیکربندی و مانیتورینگ را ساده می‌کند.

مشخصات فنی مهم ماژول استک سوئیچ سیسکو 2960S
هر ماژول دارای دو پورت FlexStack است؛ هر اتصال بین دو عضو یک لینک full-duplex 10 Gbps را فراهم می‌کند. چون هر عضو دو لینک دارد، هر عضو عملاً۲۰ Gbps پهنای باند استک در اختیار دارد. این پهنای باند باعث می‌شود تبادل ترافیک بین اعضای استک بسیار سریع‌تر از استفاده از uplinkهای معمولی باشد.
حداکثر اعضای قابل استک : ۴ سوئیچ 2960-S. (توجه: 2960-S را نمی‌توان با خانواده‌های دیگر مثل 3750 یا 3560 استک کرد.)
Hot-swappable: ماژول استک سوئیچ سیسکو 2960S قابل نصب/تعویض هنگام روشن بودن است و اعضای جدید به‌صورت شفاف به استک می‌پیوندند.

مزایا و زمانبندی که باید از ماژول استک سوئیچ سیسکو 2960S  استفاده نمود
مدیریت یکپارچه: همه اعضا با یک آدرس IP مدیریت می‌شوند؛ پیکربندی، VLAN و ACL ها را می‌توان در سطح استک اعمال کرد که کار اداری و نگهداری را ساده می‌کند.
افزایش در دسترس‌پذیری: درصورت خرابی یکی از اعضا، بقیه اعضا ادامه عملکرد می‌دهند (عملکرد به‌صورت redundant) و downtime کاهش می‌یابد.
عملکرد داخلی بالاتر: پهنای باند داخلی استک (20Gbps/member) معمولاً از پیوندهای uplink فردی به aggregation سریع‌تر و کاراتر است، مخصوصاً وقتی تراکنش‌های شرق به غرب بین پورت‌های access زیاد است.

نکات مهم فنی و محدودیت‌های ماژول استک سوئیچ سیسکو 2960S

1.سازگاری سخت‌افزاری/نرم‌افزاری: فقط سوئیچ‌های Catalyst 2960-S با LAN Base قابل استک اند. قبل از خرید مطمئن شوید مدل و Feature Set پشتیبانی می‌شود.
2.حداکثر چهار عضو: برای نیاز به استک‌های بزرگ‌تر  (مثلاً 8 عضو یا استک بین طبقات فاصله‌دار) باید به خانواده‌های بالاتر (مثلاً 2960-X با FlexStack-Plus/Extended یا سری 3850/9300) نگاه کنید. FlexStack-Extended مخصوص 2960-X/جدیدتر است.
3.طول کابل و چیدمان فیزیکی: کابل‌های FlexStack معمولاً در طول‌های 0.5، 1 و 3 متر عرضه می‌شوند؛ چیدمان رک و فاصله بین اعضا را طوری در نظر بگیرید که از کابل مناسب استفاده کنید و نویز/تاخیر فیزیکی کاهش یابد. همچنین دو کابل برای افزونگی مسیر توصیه می‌شود. (NetworkTigers Nag Data)
4.IOS sync و master election: هنگام اتصال اعضا به ماژول استک سوئیچ سیسکو 2960S، سوئیچ‌ها نسخه IOS را با master همسان‌سازی می‌کنند و یک member به‌صورت master انتخاب می‌شود که کنترل پیکربندی را برعهده می‌گیرد؛ این رفتار فرآیند راه‌اندازی و نگهداری را ساده می‌کند اما باید مراقب نسخه نرم‌افزاری موردنیاز باشید.

مثال‌های کاربردی جهت  ماژول استک سوئیچ سیسکو 2960S

شرکت‌های شعبه‌ای که می‌خواهند چند سوئیچ access را در هر رک به‌صورت یک واحد مدیریتی درآورند (یک IP، یک پیکربندی VLAN) ، مناسب برای کاهش سربار عملیاتی.
محیط‌های با ترافیک داخلی زیاد (east-west) مانند اتاق‌های سرور کوچک یا دفاتر با سوییچ‌های متعدد access که بینشان تبادلات زیاد است؛ استک کردن باعث کاهش بار روی uplink و افزایش Throughput می‌شود.
سناریوهایی که نیاز به redundancy و ساده‌سازی نگهداری دارند.

بهترین شیوه‌ها (Best practices) برای ماژول استک سوئیچ سیسکو 2960S

پیش از استک‌کردن، firmware/IOS همسان را روی همه تجهیزات فراهم کنید یا اجازه دهید استک نسخه را push کند در زمان پیوستن؛ این از ناسازگاری جلوگیری می‌کند.
از دو کابل FlexStack برای هر عضو استفاده کنید تا مسیر داده افزونگی داشته باشد.
 اگر نیاز به استک بین طبقات یا فاصله بیشتر دارید، به FlexStack-Extended (در خانواده‌های بعدی مثل 2960-X) یا راهکارهای aggregation سطح بالاتر فکر کنید.

خلاصه کوتاه در مورد  ماژول استک سوئیچ سیسکو 2960S

ماژول C2960S-STACK (FlexStack) ماژولی است که به پشت سوئیچ‌های Catalyst 2960-S نصب می‌شود و امکان «استک» تا۴ سوئیچ را با پهنای باند داخلی بالا (دو پورت FlexStack، هر پورت full-duplex 10 Gb/s →‌ عملاً تا 20 Gb/s پهنای باند استک به ازای هر عضو) فراهم می‌آورد؛ ماژول hot-swappable است و اعضای استک یک «سوئیچ منطقی واحد» را تشکیل می‌دهند.


ویژگی‌های کلیدی در مورد ماژول استک سوئیچ سیسکو 2960S

1.نام و مدل
  ماژول: C2960S-STACK (FlexStack module برای خانواده Catalyst 2960-S).
2.ظرفیت استک و تعداد اعضا
  پشتیبانی از حداکثر 4 سوئیچ در یک استک (Stack of up to 4). این یعنی تا 4 واحد 2960-S را می‌توان به‌عنوان یک واحد منطقی مدیریت کرد. 3.پورت‌های استک و پهنای باند
هر ماژول دارای دو پورت FlexStack است.
هر اتصال FlexStack بین دو عضو، full-duplex 10 Gbps است؛ چون هر عضو تا دو اتصال دارد، مجموعاً \~20 Gbps پهنای باند استک به ازای هر عضو در دسترس است. این پهنای باند برای تراکنش‌های East-West بین پورت‌های access بسیار کارآمدتر از استفاده از uplinkهای معمولی است.
4.کابل‌ها و فیزیک استک
 کابل‌های استک (FlexStack cables) در طول‌های معمول مثل 0.5m / 1m / 3m عرضه می‌شوند. توصیه می‌شود از دو کابل برای هر عضو استفاده شود تا افزونگی مسیر برقرار گردد.
5.Hot-swappable و خودهمسان‌سازی IOS
  ماژول قابل نصب/تعویض در حالت روشن است؛ هنگام افزودن عضو جدید، سوئیچ‌ها می‌توانند به‌صورت خودکار نسخهٔ IOS را از master استک دریافت و همسان‌سازی کنند و به‌صورت شفاف به استک بپیوندند.
6.مدیریت یکپارچه و یک IP مدیریتی
  یک استک به‌عنوان «logical switch» با یک IP مدیریتی و یک کنترل-plane دیده می‌شود که مدیریت، پیکربندی VLAN و اعمال سیاست‌ها را یکپارچه می‌سازد. این ساده‌سازی بسیار مفید است برای کاهش بار عملیاتی در محیط‌هایی با چند سوئیچ
7.محدودیت‌های سازگاری در ماژول استک سوئیچ سیسکو 2960S
فقط سوئیچ‌های Catalyst 2960-S را می‌توان با این ماژول استک کرد.نمی‌توان 2960-S را با خانواده‌های 3750/3560/2975 یا حتی با 2960-X  در یک استک ترکیب کرد.
8.موارد عملی کاربردی در ماژول استک سوئیچ سیسکو 2960S
وقتی می‌خواهید چند سوئیچ access را در یک رک یا اتاق به‌عنوان یک واحد مدیریت کنید.
 وقتی ترافیک شرق-به-غرب بین پورت‌های access بالاست .
برای افزایش در دسترس‌پذیری و کاهش downtime


 نکات فنی و بهترین روش‌ها در ماژول استک سوئیچ سیسکو 2960S

همسان‌سازی IOS پیش از استک یا اجازه دهید استک نسخه را push کند. ناسازگاری نسخه‌ها می‌تواند باعث مشکلات شود.
از دو کابل استک برای افزونگی استفاده کنید. (هر عضو دو پورت FlexStack → دو کابل) تا تحمل خطا تامین شود.
طول کابل متناسب با چیدمان رک انتخاب شود. (کابل کوتاه‌تر برای سوئیچ‌های کنار هم؛ 3m برای فواصل بیشتر)؛ فاصلهٔ بیش از توصیه می‌تواند باعث مشکلات سیگنال/پایداری شود.
محدودیت تعداد اعضا را در طراحی لحاظ کنید. اگر نیاز به استک بزرگتر یا بین طبقات دارید، خانواده‌های بعدی (2960-X با FlexStack-Plus یا سری‌های 3850/9300) را درنظر بگیرید.

 خلاصهٔ مشخصات فنی ماژول-استک-سوئیچ-سیسکو-2960S
مدل ماژول: C2960S-STACK. (Cisco)
پورت‌های استک:2 × FlexStack ports (هر پورت full-duplex 10 Gbps)
پهنای باند استک/\~20 Gbps
اعضای قابل استک: تا 4 سوئیچ
کابل‌ها: CAB-STK-E-0.5M / -1M / -3M
hot-swappable و خودهمسان‌سازی IOS در زمان پیوستن عضو

مزایای کلیدی
1.مدیریت یکپارچه
  هر استک به‌عنوان یک «logical switch» دیده می‌شود؛ یعنی تنظیمات VLAN، ACL، QoS و مانیتورینگ را یک‌باره روی کل استک اعمال می‌کنید. این موضوع میزان کار اداری و خطای انسانی را بسیار کاهش می‌دهد.

2.افزایش کارایی داخلی و پهنای باند استک
  هر ماژول دارای دو پورت FlexStack است؛ هر لینک یک اتصال full-duplex 10 Gbps فراهم می‌کند و در نتیجه هر عضو عملاً تا \~20 Gbps پهنای باند استک در اختیار دارد. این پهنای باند داخلی به‌طور محسوسی تبادلات east-west بین پورت‌های access را بهبود می‌بخشد.

3.افزایش در دسترس‌پذیری و تحمل خطا
  FlexStack از مکانیزم‌های master election و 1\:N redundancy پشتیبانی می‌کند؛ اگر master فعلی خراب شود، عضو دیگر به‌صورت خودکار کنترل را به‌عهده می‌گیرد و سرویس‌دهی ادامه می‌یابد،کمک بزرگ به کاهش

4.امکانات cross-stack (مثل EtherChannel و SPAN) ، رفتار شبیه یک واحد بزرگ
  امکاناتی مانند EtherChannel، SPAN و FlexLink بین اعضای استک کار می‌کنند، یعنی می‌توانید اپلاینس‌ها و لینک‌ها را با انعطاف بیشتری طراحی کنید و از aggregate bandwidth واقعی بهره ببرید. این قابلیت‌ها در طراحی لایه-اجتماع/aggregation مفیدند.

5.نصب و نگهداری آسان، hot-swappable و خودهمسان‌سازی IOS
  ماژول استک قابل نصب در حالت روشن (hot-swappable) است و هنگام افزودن عضو جدید، اعضا می‌توانند نسخهٔ IOS را از master دریافت و همسان‌سازی کنند. این فرآیند بروزرسانی و نگهداری را ساده می‌کند.

6. کاهش هزینه کل مالکیت (TCO) و ساده‌سازی عملیات
  با مدیریت یک‌پارچه، کاهش complexity و امکان مقیاس‌پذیری مرحله‌ای (add-as-needed)، FlexStack به‌طور قابل‌توجهی هزینه‌های عملیاتی و وقت تیم شبکه را کاهش می‌دهد.

7.پیکربندی فیزیکی انعطاف‌پذیر
  کابل‌های FlexStack در طول‌های استاندارد عرضه می‌شوند و با استفاده از دو کابل برای هر عضو می‌توان مسیر افزونگی فراهم کرد؛ بنابراین چیدمان رک/فاصلهٔ بین سوئیچ‌ها انعطاف بیشتری دارد.


محدودیت‌ها (که باید در طراحی در نظر گرفته شوند)

حداکثر اعضا: فقط تا ۴ سوئیچ 2960-S در یک استک پشتیبانی می‌شود، برای استک‌های بزرگ‌تر یا بین طبقات باید به خانواده‌های بالاتر (2960-X FlexStack-Plus / FlexStack-Extended یا 3850/9300) نگاه کنید.
سازگاری: 2960-S را نمی‌توان با خانواده‌های دیگر (مثلاً 3750 یا 2960-X) در یک استک ترکیب کرد، در طراحی باید هم‌خانواده بودن اعضا رعایت شود.

 نکات پیاده‌سازی

از دو کابل FlexStack برای هر عضو استفاده کنید تا افزونگی مسیر برقرار شود.
قبل از افزودن عضو جدید، صلح نسخه IOS را بررسی کنید یا اجازه دهید استک نسخه را push کند تا ناسازگاری نرم‌افزاری رخ ندهد.
اگر نیاز به استک بزرگ‌تر یا فاصله بین رک‌ها دارید، FlexStack-Extended (در خانواده‌های بعدی) را بررسی کنید.
