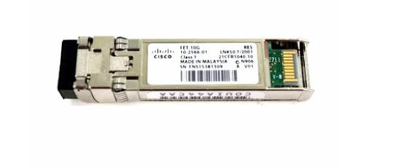

ماژول سیسکو FET-10G Cisco FET-10G Modules

ماژول سیسکو FET-10G

ماژول فرستنده سیسکو FET-10G در ابعاد 8.5x13.4x56.5 میلیمتر و با 75 گرم وزن تولید شده است و در بازار برق و الکترونیک پرفروش است که مورد استفاده بسیاری از کاربران قرار می گیرد. این دارای فرم فاکتور SFP و طول موج 850 نانومتر می باشد. ماژول فرستنده سیسکو مطابق با SFF-8431، SFF-8432 و IEE802.3ae است. این محصول مناسب برای استفاده در فاصله کانال 100GHz سیستم DWDM می باشد. این ماژول فرستنده از لیزر EML خنک کننده بهره برده و دارای فرم فاکتور SFP می باشد. از دیگر کاربردهای این ماژول فرستنده می توان به : 10GBASE-ZR، کانال فیبر 10G، شبکه CWDM اشاره نمود. این ماژول فرستنده مدل FET-10G از محدوده دما -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت) و -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت) برخوردار است که به خوبی می تواند کار کند. اتصال دهنده این ماژول فرستنده دوبلکس LC / UPC می باشد. منبع تغذیه در این ماژول الکترونیک 3.3 ولت و مصرف برق کمتر از 1.5 وات است.

خلاصهٔ فنی ماژول سیسکو FET-10G
ماژول سیسکو Cisco FET-10G یک ماژول فرستنده/گیرنده SFP+ برای ارتباط ۱۰ گیگابیت بر ثانیه روی فیبر چند‌حالته (MMF) طراحی‌شده برای لینک‌های fabric extender (ارتباط بین Nexus 2000 و سوئیچ والد بـه‌صورت اختصاصی)است. مشخصات رسمی سیسکو این ماژول را برای استفاده در لینک‌های fabric و با طول‌های مشخص روی فیبرهای OM3/OM4 تعریف کرده است؛ این محصول معمولاً با طول موج ~850 nm (VCSEL) و فرم‌فکتور SFP+ عرضه می‌شود.


مشخصات فنی کلیدی ماژول سیسکو FET-10G
نوع: SFP+ (Small Form-factor Pluggable Plus).
نرخ داده: تا 10.0/10.3 Gbps (طراحی برای 10GbE).
طول موج فرستنده: ~850 nm (VCSEL) — استاندارد برای 10GBASE-SR/USR روی MMF.
رسانهٔ مورد استفاده: فیبر چندحالته (MMF)، کانکتور LC دوبل.
برد اعلام‌شده (طبق دیتاشیت رسمی سیسکو): تا 100 متر روی فیبر لیزر-بهینه‌سازی‌شده OM3/OM4 (نکته‌ی کاربردی در ادامه).
پشتیبانی از استانداردهای SFF/MSA و 10GBASE (متناسب با پیاده‌سازی محصول).
پارت نامبر / MPN رایج: نمونه‌هایی با شمارهٔ مرجع مثل 10-2566-02 در بازار دیده می‌شود.


کاربرد عملی و مورد استفاده ماژول سیسکو FET-10G
لینک Fabric Extender: این ماژول به‌صورت ویژه برای لینک‌های بین Nexus 2000 (fabric extender) و سوئیچ والد سیسکو طراحی/تأیید شده است؛ یعنی کاربرد اصلی آن اتصال ماژول-محور بین فابریک اِکستندر و parent switch است (استفادهٔ عمومی در پورت‌های SFP+ سایر پلتفرم‌ها ممکن است به پشتیبانی نرم‌افزاری/سخت‌افزاری بستگی داشته باشد).
پیوندهای 10GbE کوتاه-تا-متوسط روی MMF: اتصال بین شاسی‌ها و رک‌های مجاور یا لینک‌های داخلی دیتاسنتر که از کابل‌کشی OM3/OM4 استفاده می‌کنند.


نصب و نکات عملی ماژول سیسکو FET-10G
بررسی سازگاری سخت‌افزار/فریم‌ویر: قبل از نصب، لیست سازگاری (compatibility matrix) یا release notes سوئیچ/فابریک را چک کنید تا پورت SFP+ مورد نظر پشتیبانی شود؛ بعضی پلتفرم‌ها ماژول‌های third-party را بلاک یا نیاز به کد شناسایی خاص دارند.
استفاده از کابل مناسب: برای دست‌یابی به حداکثر کیفیت، از کابل‌های OM3/OM4 لیزر-بهینه‌سازی‌شده با کانکتورهای LC/PC یا LC/UPC مطابق دیتاشیت استفاده کنید. از کانکتور APC استفاده نکنید مگر سازنده اعلام کرده باشد (سیسکو عموماً PC/UPC را می‌پذیرد).
نصب فیزیکی: ماژول را در حالت hot-plug در شیار SFP+ وارد کنید تا کلیپ آن قفل شود؛ از فشار زیاد یا خمیدگی کابل در نزدیکی کانکتور خودداری کنید.
پیکربندی نرم‌افزاری: معمولاً نیاز به پیکربندی خاصی نیست — اما برای حالت fabric extender مطمئن شوید لینک fabric در سوئیچ والد فعال است و پورت‌ مربوطه در مود فابریک قرار دارد.
تأیید سلامت و DOM/OS: اگر ماژول و پلتفرم از Digital Optical Monitoring (SFF-8472) پشتیبانی کنند، پارامترهای واقعی (توان خروجی، توان ورودی، دمای ماژول، ولتاژ، جریان لیزر) را از طریق CLI یا GUI بررسی کنید. برخی تولیدکنندگان ثالث این قابلیت را در دیتاشیت خود ذکر می‌کنند؛ برای ماژول‌های سازگار این گزینه می‌تواند در عیب‌یابی مفید باشد.


نکات عیب‌یابی ماژول سیسکو FET-10G
اگر لینک بر‌قرار نمی‌شود: کابل/پچ‌کورد را با یک ماژول/پورت شناخته‌شده تست کنید، SFP را بیرون و دوباره وارد کنید، و گزارش سیستم‌عامل سوئیچ را برای پیام‌های خطا بررسی کنید.
افت توان یا برد کوتاه‌تر از انتظار: آلودگی کانکتورهای LC رایج‌ترین دلیل است — تمیزکاری با کیت مناسب (پاک‌کنندهٔ فیبر) انجام دهید. همچنین بررسی کنید که کابل با مشخصه‌های OM مربوطه (OM1/OM2/OM3/OM4) سازگار است.
خطاهای ناسازگاری (vendor lock): اگر دستگاه ماژول «compatibility error» می‌دهد، دو گزینه دارید: استفاده از ماژول اوریجینال سیسکو یا ماژولی که explicit در compatibility matrix سیسکو فهرست شده یا فعال‌سازی (در صورت وجود) override در پلتفرم — اما override ریسک پشتیبانی را دارد.


جمع‌بندی کوتاه در مورد ماژول سیسکو FET-10G
FET-10G: ماژول SFP+ طراحی‌شده برای ارتباط 10GbE روی MMF، موج ~850 nm، کاربرد اصلی: لینک‌های fabric بین Nexus 2000 و parent switch. دیتاشیت رسمی سیسکو برد تا 100 متر روی OM3/OM4 را اعلام کرده است؛ گزارش‌های فروشندگان ثالث ارقام متفاوتی نشان می‌دهند که باید به دیتاشیت سازندهٔ ماژولِ خریداری‌شده و تست‌های محلی مراجعه کنید. پیش از استقرار، سازگاری پلتفرم و نوع کابل را بررسی و در صورت نیاز تست DOM را اجرا کنید.

مشخصات فنی ماژول سیسکو FET-10G

ابعاد : 8.5x13.4x56.5 میلیمتر

وزن : 75 گرم

فرم فاکتور : SFP

نوع کابل : MMF

طول موج : 850 نانومتر

مطابق با : SFF-8431، SFF-8432 و IEE802.3ae

مناسب برای : استفاده در فاصله کانال 100GHz سیستم DWDM

فرستنده : لیزر EML خنک کننده

طول لینک تا : 80 کیلومتر

منبع تغذیه : 3.3 ولت

مصرف برق : کمتر از 1.5 وات

اتصال دهنده : دوبلکس LC / UPC

محدوده دما : -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت)

محدوده دما : -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت)

کاربرد:

10GBASE-ZR

کانال فیبر 10G

شبکه CWDM

ماژول سیسکو FET-10G (Fabric Extender Transceiver – 10Gbps)
ماژول Cisco FET-10G یک فرستنده‌–گیرنده‌ی نوری (Optical Transceiver) اختصاصی از شرکت Cisco است که برای ارتباطات ۱۰ گیگابیت بر ثانیه در معماری Cisco Fabric Extender (FEX) طراحی شده و به‌طور خاص در مراکز داده (Data Center) مورد استفاده قرار می‌گیرد.

 معرفی علمی و فنی ماژول سیسکو FET-10G
FET-10G نوعی ماژول SFP+ مبتنی بر فیبر نوری چندحالته (Multimode Fiber) است که با هدف ایجاد ارتباط مستقیم و کم‌هزینه بین سوئیچ‌های هسته/بالادستی (Parent Switch) و Fabric Extenderها توسعه یافته است. این ماژول برای لینک‌های کوتاه‌برد داخل رک یا بین رک‌ها بهینه‌سازی شده و جایگزینی اقتصادی برای ماژول‌های SR استاندارد به شمار می‌رود.

 ویژگی‌ها و مشخصات فنی ماژول سیسکو FET-10G
سرعت انتقال داده: 10Gbps
نوع ماژول: SFP+ (Small Form-factor Pluggable Plus)
نوع فیبر: Multimode Fiber (MMF)
استاندارد فیبر: OM3 / OM4
حداکثر فاصله انتقال: تا 100 متر
طول موج کاری: حدود 850 نانومتر
کانکتور: LC Duplex
مصرف انرژی: پایین و بهینه برای مراکز داده
سازگاری: فقط با تجهیزات مشخص‌شده‌ی سیسکو (ویژه لینک FEX)

 کاربردهای اصلی ماژول سیسکو FET-10G
اتصال Fabric Extender به سوئیچ‌های سری Nexus
 استفاده در معماری‌های Top of Rack (ToR)
 ارتباطات پرسرعت و پایدار در Data Center
 مناسب برای لینک‌های کوتاه با هزینه کمتر نسبت به 10GBASE-SR

 مزایای ماژول سیسکو FET-10G
طراحی اختصاصی برای معماری Fabric سیسکو
 کاهش هزینه نسبت به ماژول‌های نوری استاندارد
 نصب آسان و Plug & Play
 عملکرد پایدار با تأخیر کم
 کیفیت و سازگاری تضمین‌شده توسط Cisco

محدودیت‌های ماژول سیسکو FET-10G
عدم پشتیبانی از ارتباطات اترنت 10G استاندارد
 قابل استفاده فقط در سناریوهای FEX
 ناسازگار با تجهیزات غیرسیسکویی یا لینک‌های غیر Fabric

جمع‌بندی ماژول سیسکو FET-10G
ماژول سیسکو FET-10G  یک راهکار تخصصی، علمی و کاربردی برای پیاده‌سازی ارتباطات ۱۰ گیگابیتی کوتاه‌برد در مراکز داده مبتنی بر معماری Fabric سیسکو است. این ماژول با تمرکز بر کارایی، پایداری و کاهش هزینه، انتخابی مناسب برای محیط‌هایی است که از Fabric Extender استفاده می‌کنند و به ارتباطات پرسرعت و مطمئن نیاز دارند.


مزایای ماژول سیسکو FET-10G
1. بهینه‌سازی برای معماری FEX
   طراحی و تست‌شده برای کار در پیوندهای بین Fabric Extender و سوئیچ والد؛ بنابراین رفتار forwarding، مدیریت و همگام‌سازی وضعیت پورت‌ها با حداقل ناسازگاری انجام می‌شود.
2. کاهش هزینه کل مالکیت (TCO)
    با هدف‌گذاری روی ارتباطات کوتاه‌برد در رک یا بین رک‌ها، هزینه‌ی سخت‌افزار و مصرف انرژی نسبت به برخی ماژول‌های عمومی ۱۰G کاهش می‌یابد؛ هزینه‌های نصب و نگهداری نیز کمتر    می‌شود.
3. پایداری و سازگاری تأییدشده از سوی سازنده
    فیرمور، تست‌های سازگاری و پشتیبانی رسمی سیسکو تضمین می‌کند که ماژول در محیط‌های مشخص‌شده عملکرد قابل‌اطمینانی ارائه دهد و مشکلات ناشی از ناسازگاری کاهش یابد.
4. مصرف توان پایین و مدیریت حرارتی ساده
     طراحی با مصرف انرژی کم به کاهش بار خنک‌سازی در رک کمک می‌کند که برای مراکز داده با چگالی بالا اهمیت دارد.
5. طراحی Hot-Plug و نصب آسان
     فرم فاکتور SFP+ و قابلیت نصب داغ (hot-pluggable) امکان جایگزینی بدون خاموش کردن تجهیزات را فراهم می‌کند که برای نگهداری بدون وقفه حیاتی است.
6. توان عملیاتی و تأخیر کم برای ترافیک داخلی دیتاسنتر
     مناسب برای پیوندهای تا 10Gbps با تأخیر کم، که برای اپلیکیشن‌های حساس به لاتنسی (مثل ذخیره‌سازی شبکه‌ای یا مجازی‌سازی) مفید است.
7. پشتیبانی از استانداردهای فیبر چندحالته داخلی
     پیاده‌سازی بهینه برای لینک‌های کوتاه با OM3/OM4 (یا معادل‌های چندحالته) که نصب در داخل رک و بین رک‌ها را تضمین می‌کند.
8. قابلیت مدیریت و دیده‌بانی (diagnostics) یکپارچه
      امکان نظارت بر پارامترهای فیزیکی لینک (مانند SFP diagnostics / DDM) از طریق سوئیچ والد باعث تسهیل عیب‌یابی و کنترل کیفیت لینک می‌شود.
9. کاهش پیچیدگی توپولوژی شبکه
    با استفاده در معماری FEX، می‌توان توپولوژی ToR را ساده کرد: کمتر سوئیچ لایه‌میانی، کابل‌کشی منظم‌تر و مدیریت متمرکز‌تر.
10. هماهنگی با سیاست‌های سیسکو (QoS، امنیت و پروفایل‌ها)
      چون ماژول برای اکوسیستم سیسکو طراحی شده، اعمال سیاست‌های Quality of Service، ACL و پروفایل‌های سخت‌افزاری روی لینک‌ها یکنواخت و قابل پیش‌بینی است.

 جمع‌بندی کوتاه در مورد ماژول سیسکو FET-10G
ماژول FET-10G مزایایی عملی و فنی دارد که آن را به گزینه‌ای مناسب برای ارتباطات ۱۰ گیگابیت داخلی در مراکز داده مبتنی بر Fabric Extender تبدیل می‌کند: سازگاری و پایداری تضمین‌شده، مصرف انرژی پایین، نصب آسان و ابزارهای مدیریتی که مجموعاً هزینه و ریسک عملیات را کاهش می‌دهند.
