ماژول شبکه سیسکو EHWIC-4ESG Cisco EHWIC-4ESG Gigabit Ethernet Card

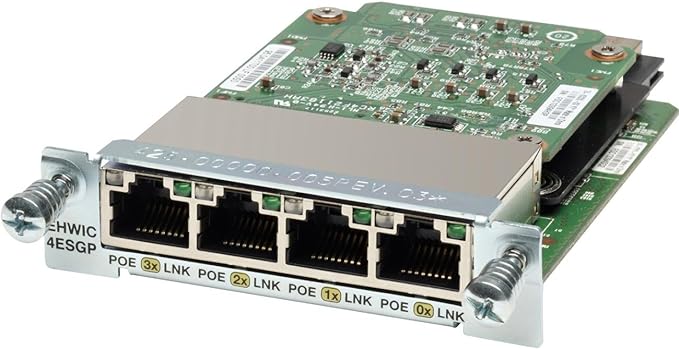

ماژول شبکه سیسکو EHWIC-4ESG

تعریف کوتاه
EHWIC-4ESG یک ماژول Ethernet Enhanced High-Speed WAN Interface Card ساخت سیسکو است که به‌صورت یک ماژول EHWIC در خانوادهٔ روترهای Cisco ISR نسل دوم نصب می‌شود و «۴ پورت» سیمی RJ-45 10/100/1000Base-T را به روتر اضافه می‌کند تا امکان سوییچینگ لایهٔ 2 و اتصال گیگابیتی در شعبه‌ها و شبکه‌های شاخه‌‎ای فراهم شود.


کارکرد اصلی و کاربردهای ماژول شبکه سیسکو EHWIC-4ESG
 اضافه‌کردنِ ۴ پورت گیگابیت به روترهای سری 1900/2900/3900 برای اتصال لپ‌تاپ‌ها، تلفن‌های IP، دوربین‌ها و APها و نیز پیاده‌سازی VLANها، IVR (Inter-VLAN Routing) و اتصال EWAN.


ویژگی‌ها و پروتکل‌های کلیدی ماژول شبکه سیسکو EHWIC-4ESG
پورت‌ها: 4 × 10/100/1000Base-T (RJ-45).
عملکرد سوییچینگ لایه-2: پشتیبانی از IEEE 802.1Q (VLAN tagging)، IEEE 802.1p (priority), Spanning Tree (STP)، 802.1X (Port-based authentication)، MAC filtering و سایر امکانات امنیتی لایه 2.
کیفیت سرویس (QoS): تا 8 صف QoS به‌ازای هر پورت، پیاده‌سازی الگوریتم‌هایی مانند SDWRR، WRED و قابلیت‌های CAR/ACL برای کنترل پهنای باند و اولویت‌بندی ترافیک.
قابلیت‌های مدیریتی و مانیتورینگ: CLI، SNMP v1/v2/v3، RMON، Cisco NetFlow، IP-SLA و پشتیبانی از مدیریت از راه دور (Telnet/HTTP بسته به تنظیمات).


سازگاری و محدودیت‌های عملکردی ماژول شبکه سیسکو EHWIC-4ESG
 این ماژول برای نصب در روترهای ISR G2 (مثلاً خانواده‌های 1900، 2900 و 3900) طراحی شده و تعداد ماژول‌های قابل نصب بسته به مدل روتر متفاوت است (مثلاً برخی مدل‌ها تا ۴ ماژول را پشتیبانی می‌کنند).
محدودیت Throughput: صرف‌نظر از پورت‌های گیگابیتی، ران‌تایم حقیقی تحت تأثیر ظرفیت پلتفرم روتر قرار می‌گیرد — سیسکو اشاره کرده است که EHWICها لزوماً در «خط‌نرخ کامل» روی همهٔ پلتفرم‌ها کار نمی‌کنند و حداکثر مجموع ترافیک قابل عبور بین ماژول و پلتفرم ممکن است محدود باشد (در مستندات خانوادهٔ EHWIC محدودیت عملیاتی پلتفرم ذکر شده). توجه به نسخهٔ IOS و ظرفیت سخت‌افزار روتر برای برآورد عملکرد ضروری است.


مشخصات فیزیکی و محیطی  ماژول شبکه سیسکو EHWIC-4ESG
ابعاد: تقریباً 0.8 × 3.1 × 4.8 اینچ (۲.۱ × ۷.۹ × ۱۲.۲ سانتیمتر).
دمای کاری: معمولاً 0–40 °C؛ رطوبت نسبی غیرکندانس‌کننده 10–90٪.


 کاربرد ماژول شبکه سیسکو EHWIC-4ESG
تعریف کوتاه  ماژول شبکه سیسکو EHWIC-4ESG
EHWIC-4ESG یک ماژول «Enhanced High-Speed WAN Interface Card» با ۴ پورت گیگابیت (4 × 10/100/1000Base-T) است که برای نصب در اسلات EHWICِ روترهای سری Cisco ISR نسل دوم طراحی شده و عملکرد سوییچینگ لایه-۲ را به پلتفرم روتر می‌افزاید.


موارد کاربرد ماژول شبکه سیسکو EHWIC-4ESG
1. افزایش درگاه‌های LAN در شعب و دفاتر کوچک
  وقتی فضای فیزیکی یا بودجه برای نصب یک سوئیچ مستقل وجود ندارد، EHWIC-4ESG چهار پورت گیگابیت در اختیار روتر قرار می‌دهد تا مستقیماً دستگاه‌های سرِ شعبه (PC، پرینتر و غیره) را متصل کند و پیچیدگی شبکه را کاهش دهد.
2. پیاده‌سازی VLAN و مسیریابی بین VLANها (Inter-VLAN routing)
  ماژول به‌عنوان یک سوئیچ لایه-۲ رفتار می‌کند و با استفاده از 802.1Q امکان تقسیم شبکه به VLANهای مجزا و سپس انجام روتینگ بین آن‌ها توسط همان روتر فراهم می‌شود؛ این مدل مناسب توپولوژی‌های شعبه-محور است.
3. تامین برق روی کابل (در نسخه PoE — EHWIC-4ESG-P) برای تلفن/دوربین/Wi-Fi
  نسخهٔ PoE این ماژول می‌تواند دستگاه‌های خطِ لبه مانند تلفن‌های IP، اکسس-پوینت‌ها یا دوربین‌ها را تغذیه کند (حداکثر توان پورت و توان کل وابسته به منبع برق شاسی/روتر است — معمولاً تا ~20W/پورت گزارش‌شده). لازم است توان کل و پیکربندی منبع تغذیه‌ی روتر بررسی شود.
4. اجرای QoS و اولویت‌بندی ترافیک برای برنامه‌های حساس (VoIP، ویدئو)
  ماژول از صف‌های QoS و الگوریتم‌هایی مانند SDWRR و WRED پشتیبانی می‌کند؛ بنابراین می‌توان ترافیک صوت و ویدئو را اولویت‌بندی و تاخیر/نوسان را کاهش داد که در شبکه‌های شعبه‌ای حیاتی است.
5. اتصال سریع به تجهیزات لبه یا پیاده‌سازی DMZ/سگمنت‌های امنیتی کوچک
  با قراردادن پورت‌های ماژول در VLAN یا با استفاده از ACL و 802.1X، می‌توان جداسازی ترافیک و سیاست‌های امنیتی را در همان روتر اعمال کرد و از انتقال غیرمجاز جلوگیری نمود.

6. راه‌حل موقتی یا پشتیبان‌گیری از سوییچ‌های بزرگ‌تر
  در زمان ارتقاء یا خرابی سوئیچ‌های اختصاصی، ماژول می‌تواند به‌عنوان راه‌حل موقت برای حفظ اتصال خدمات عمل کند، زیرا هم‌زمان قابلیت‌های مدیریتی و مانیتورینگ استاندارد را ارائه می‌دهد.


 ویژگی‌های فنی کلیدی ماژول شبکه سیسکو EHWIC-4ESG
پورت‌ها: 4 × 10/100/1000Base-T (RJ-45).
قابلیت‌های لایه-۲: IEEE 802.1Q (VLAN), 802.1p, 802.1X, STP و مدیریت MAC.
QoS و صف‌بندی: حداقل 8 صف QoS/پورت، SDWRR، WRED، قابلیت shaping/policing.
مدیریت و مانیتورینگ: CLI، SNMP v1/v2/v3، RMON، پشتیبانی از NetFlow/IP-SLA در سطح پلتفرم.


محدودیت‌ها و نکات پیاده‌سازی ماژول شبکه سیسکو EHWIC-4ESG
وابستگی به پلتفرم میزبان: عملکرد نهایی (throughput و قابلیت‌های لایه-۳) توسط ظرفیت سخت‌افزاری و نسخهٔ IOS روتر تعیین می‌شود، EHWICها خود لزوماً در «نرخ خط کامل» مستقل عمل نمی‌کنند. قبل از پیاده‌سازی باید مستندات پلتفرم را برای حداکثر تعداد ماژول و ظرفیت ترافیک بررسی کنید.
منبع تغذیه برای PoE: در نمونه‌های PoE، توان هر پورت و توان کل ماژول تابع منبع تغذیهٔ شاسی/روتر است؛ بررسی توان موجود و سیاست تخصیص PoE ضروری است.
امنیت و ایزوله‌سازی: برای شبکه‌های حساس، توصیه می‌شود از VLAN‌ها، ACL و 802.1X استفاده شود تا مرزهای امنیتی روی همان روتر رعایت گردد.

مشخصات فنی ماژول 4 پورت سیسکو (Module Cisco EHWIC-4ESG Interface Card)
Cisco 4-Port Gigabit Ethernet Enhanced High-Speed WAN Interface Card
Interfaces/Ports: 4 x RJ-45 10/100/1000Base-T Network WAN
Management:
IEEE 802.1P QoS
IEEE 802.1Q VLAN
SNMPv1, v2, and v3
Telnet
CLI
CiscoWorks LAN Management Solution
RMON v1,2

 ویژگی‌های فنی و عملی ماژول شبکه سیسکو EHWIC-4ESG
حداکثر توان عملیاتیِ پلتفرم-محدود: در مستندات رسمی ذکر شده که EHWIC توانایی «خط‌نرخ کامل» مستقل ندارد و حداکثر توان واقعی نباید از ~۸۰۰ Mbps دوطرفه فراتر در نظر گرفته شود، یعنی عملکرد نهایی تابع ظرفیت روتر میزبان است.
پشتیبانی از فریم‌های بزرگ (Jumbo frames): تا ۹۵۷۶ بایت، که برای بارهای ترافیکی بزرگ (مانند بکاپ‌گیری یا انتقال فایل‌های بزرگ) مفید است.
پشتیبانی از SFP و DOM: ماژول‌ها از تعدادی SFP استاندارد سیسکو پشتیبانی می‌کنند (مثلاً GLC-LH-SM, GLC-SX-MM, GLC-T و غیره) و از DOM (Digital Optical Monitoring — SFF-8472) برای نظارت زمان‌واقعی پارامترهای ترانسیور پشتیبانی می‌کنند. این امکان برای مدیریت و نظارت لایهٔ فیزیکی مفید است.
فهرست پلتفرم‌های پشتیبانی‌شده و محدودیت تعداد ماژول: مستند رسمی فهرست روترهای ISR G2 پشتیبانی‌شده و تعداد ماژول مجاز را صراحتاً مشخص می‌کند (مثلاً 1921 → 1 ماژول، بسیاری از مدل‌های 29xx/39xx تا 3–4 ماژول). این مورد برای برنامه‌ریزی ارتقاء و ظرفیت حیاتی است.
قابلیت‌های مانیتورینگ / مدیریتی پیشرفته: پشتیبانی رسمی از SNMP, RMON, NetFlow و IP-SLA که امکان مشاهده، حسابداری و بررسی کیفیت سرویس را در سطح روتر فراهم می‌کند.
پشتیبانی از قابلیت‌های دسترس‌پذیری و multicast: شامل HSRP, VRRP, GLBP برای دسترس‌پذیری و همچنین IGMP/Multicast برای مدیریت ترافیک چندپخشی.


مقایسه ماژول شبکه سیسکو EHWIC-4ESG با موارد مشابه
