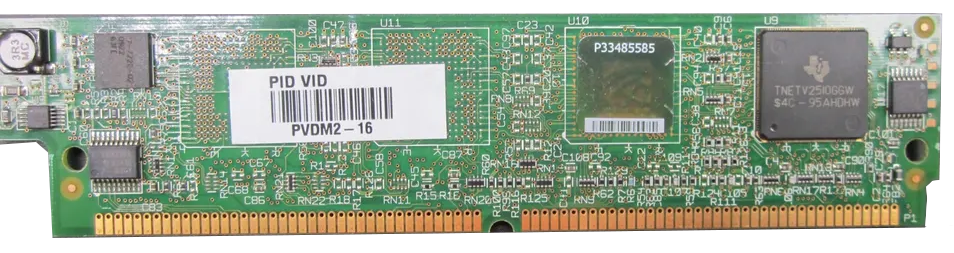

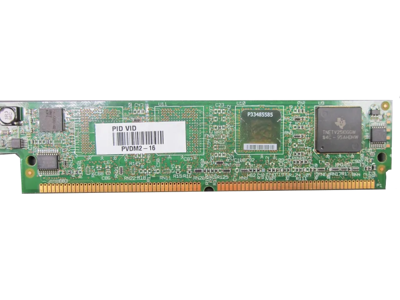

ماژول صدا سیسکو PVDM2-16 Cisco PVDM2-16 DSP Module

ماژول صدا سیسکو PVDM2-16

ماژول صدا سیسکو PVDM2-16  (Packet Voice Digital Signal Processor Module, نسخه PVDM2 با ظرفیت «-16») یک ماژول پردازشگر سیگنال دیجیتال (DSP) است که به روترها و ماژول‌های شبکه صوتی سیسکو افزوده می‌شود تا منابع سخت‌افزاری لازم برای پردازش صدا و فکس در پی‌وی‌او‌آی‌پی (VoIP) را فراهم کند. این ماژول به‌طور خاص برای افزایش چگالی تماس‌های صوتی، انجام کنفرانس‌های صوتی، ترنسکدینگ بین کدک‌ها و پشتیبانی از فکس (T.38 / Fax Relay) طراحی شده است.


مشخصات فنی کلیدی ماژول صدا سیسکو PVDM2-16
ظرفیت کانال‌ها (حداکثر، در حالت G.711): 16 کانال صوتی هم‌زمان. (تعداد کانال‌ها با تغییر کدک کاهش می‌یابد.)
توزیع بر اساس پیچیدگی کدک‌ها: برای کدک‌های «پایین‌-پیچیدگی» مثل G.711 حداکثر کانال‌ها بیشتر است؛ برای کدک‌های «متوسط» و «بسیار پیچیده» (مثلاً G.729، G.723.1، iLBC) ظرفیت هر DSP کمتر خواهد بود. جدول‌ها و اعداد دقیق برای حالت‌های مختلف (Low / Medium / High complexity) در مستندات سیسکو قابل مشاهده است.
پشتیبانی کدک‌ها (نمونه): G.711 (a-law / μ-law)، G.729a / G.729ab, G.723.1 (در PVDM2)، G.726، G.722، iLBC و پشتیبانی از مودم/فکس (Fax Relay / T.38)؛ (توجه: فهرست دقیق و اختلاف بین PVDM2 و نسخه‌های بعدی PVDM3 در مستندات ذکر شده).
قابلیت‌ها: فشرده‌سازی/بازگشایی صدا، ترنسکدینگ بین کدک‌ها، کنفرانس صوتی، MTP (Media Termination Point)، فکس over IP (T.38) و امکانات مربوط به کاهش اکو و کیفیت صدا مطابق استانداردهای صنعت.


 معماری و شکل فیزیکی / سازگاری ماژول صدا سیسکو PVDM2-16
شکل و اتصال: ماژول صدا سیسکو PVDM2-16 یک ماژول قابل نصب در اسلات‌های مخصوص (SIMM-like PVDM2 slot) روی برخی ماژول‌ها یا بردهای روترهای سیسکو است؛ یعنی به‌صورت یک کارت افزایشی درون شکاف مربوطه قرار می‌گیرد و می‌توان آن را در میدان نصب یا بعداً ارتقا داد.
سازگاری با پلتفرم‌ها: معمولاً در سری‌های مختلف روترهای ISR و ماژول‌های صوتی با اسلات PVDM2 (مثلاً برخی از خانواده‌‌های 2600/2800/3800/NM-HDV2 و نظیر آنها) پشتیبانی می‌شود — برای لیست دقیق سازگاری باید مرجع مدل روتر و نسخه IOS را بررسی کرد.


موارد استفاده و مزایای ماژول صدا سیسکو PVDM2-16
کنترل‌کننده‌ی بار DSP: امکان تفکیک بار بین تماس عادی، کنفرانس و وظایف ترنسکدینگ که در سناریوهای UC (Unified Communications) و درگاه‌های VoIP ضروری است.
افزایش چگالی تماس در گیت‌وی‌ها: بدون نیاز به سخت‌افزار جداگانه می‌توان تعداد تماس‌های هم‌زمان صوتی/فکس را افزایش داد.
پشتیبانی از فکس و مودم در شبکه‌های IP: شامل پشتیبانی از Fax Relay / T.38 و مودم-relay در سناریوهای لازم.


 نکات عملی و محدودیت‌های ماژول صدا سیسکو PVDM2-16
تعداد واقعی کانال‌ها به کدک و نوع سرویس بستگی دارد؛ مثلاً با کدک‌های پیچیده‌تر (High complexity) یا زمانی که DSP هم‌زمان برای کنفرانس و ترنسکدینگ استفاده شود، تعداد کانال‌های هم‌زمان کاهش می‌یابد. برای برآورد ظرفیت واقعی باید جدول «کانال‌ها بر اساس کدک و حالت» را در مستندات سیسکو بررسی کرد.
نسخه‌های بعدی (PVDM3) پردازش و چگالی بیشتری ارائه می‌دهند و برخی قابلیت‌ها (مثل پشتیبانی G.723 یا Cisco Fax Relay) در آنها متفاوت یا حذف شده‌اند؛ بنابراین هنگام طراحی بهتر است تفاوت بین PVDM2 و PVDM3 رعایت شود.
ماژول صدا سیسکو PVDM2-16 یک ماژول پردازشگر سیگنال دیجیتال (Packet Voice DSP Module) نسل PVDM2 است که برای افزودن منابع سخت‌افزاری پردازش صوت/فکس به روترهای سری ISR طراحی شده و هدف اصلی آن تأمین توان لازم برای چگالی تماس‌های صوتی هم‌زمان، کنفرانس محلی، ترنسکدینگ بین کدک‌ها و پشتیبانی فکس Over-IP می‌باشد.


کاربردهای ماژول صدا سیسکو PVDM2-16
1. افزایش چگالی تماس‌های صوتی در گیت‌وی/روتر (Voice channel density)، تأمین منابع DSP برای پردازش هم‌زمان چند تماس صوتی روی همان پلتفرم تا کاهش نیاز به گیت‌وی‌های اضافی.
2. ترنسکدینگ بین کدک‌ها (Codec transcoding)، تبدیل جریان صوتی از یک کدک به کدک دیگر (مثلاً G.711 ⇄ G.729) برای سازگاری ترمینال‌ها یا کاهش پهنای‌باند WAN. این وظیفه باعث مصرف DSP بیشتر نسبت به پخش مستقیم می‌شود.
3. کنفرانس صوتی محلی (Local conferencing / conference bridge)، پیاده‌سازی منابع کنفرانس در لبه شبکه (branch) تا تأخیر کمتر و مصرف پهنای‌باند WAN کاهش یابد؛ PVDM2-16 می‌تواند به‌عنوان منبع کنفرانس برای چند تماس هم‌زمان مورد استفاده قرار گیرد.
4. فکس روی IP (Fax over IP – T.38) و Fax-Relay، فراهم کردن پردازش لازم برای فکس‌گذاری روی شبکه‌های IP و پشتیبانی از T.38 یا مودم/فکس-relay در سناریوهای نیازمند انتقال فکس.
5. ترمینیشن رسانه / MTP (Media Termination Point)، فراهم کردن نقطه خاتمه‌ی مدیا برای کاربردهایی که نیاز به تغییر پرونده RTP (مثلاً SRTP↔RTP یا مشکلات SDP/codec دارند) دارند.
6. پشتیبانی از قابلیت‌های مراکز تماس سبک در لبه (branch IVR / announcement / tone handling)، استفاده به‌عنوان منبع پردازش صوتی برای اعلان‌ها، DTMF detection/generation و سرویس‌های ساده IVR (در صورتی که در طراحی استفاده شود).


 توضیحات پارامتریک و محدودیت‌های عملی ماژول صدا سیسکو PVDM2-16
ظرفیت کانال وابسته به کدک: عدد «16» در نام ماژول بیان‌کننده‌ی حداکثر کانال در حالت‌های کم‌پیچیدگی است؛ ولی تعداد کانال واقعی بسته به کدک مصرفی بسیار تغییر می‌کند (مثال عملی: تا 16 کانال با G.729a ولی فقط چند کانال با G.711؛ گزارش‌های رسمی محصول مثال‌هایی مانند 16 کانال G.729 یا حدود 5 کانال G.711 را برای PVDM2-16 ذکر کرده‌اند). برای برآورد دقیق ظرفیت، جدول کانال-برحسب-کدک دیتاشیت را ملاحظه کنید.
جایگاه و سازگاری سخت‌افزاری: PVDM2-16 به‌صورت ماژول داخلی (slot-insertable card) در برخی روترهای ISR نصب می‌شود؛ سازگاری دقیق با مدل روتر و نسخه IOS باید با مستند رسمی بررسی گردد. PVDM2 و نسل بعدی PVDM3 با هم در یک مادربرد هم‌زیستی ندارند — در صورت نصب هم‌زمان، PVDM2 ممکن است غیرفعال شود (نکته اجرایی مهم).
قلمرو کاربردی مناسب: PVDM2-16 مخصوص شاخه‌ها و سایت‌های کوچک-متوسط است که نیاز به منابع محلی برای کنفرانس، ترنسکدینگ یا FoIP دارند؛ برای چگالی‌ها و وظایف سنگین‌تر معمولاً از ماژول‌های PVDM2 بزرگ‌تر یا نسل PVDM3 استفاده می‌شود.


ویژگی‌های دقیق و رسمیِ ماژول صدا سیسکو PVDM2-16
 1. ظرفیت کانال، جدول رسمی (برحسب «پیچیدگی» DSP)
Low-complexity (مثلاً G.711 / clear-channel): 16 کانال هم‌زمان.
Medium-complexity (مثلاً G.729A/AB, G.726, G.722): 8 کانال هم‌زمان.
High-complexity (مثلاً G.723.1 / مودم-ریلی): 6 کانال هم‌زمان.


 2. فهرست دقیق کدک‌ها و مدهای پشتیبانی‌شد.
Low : G.711 (a/μ law) و clear-channel.
Medium :G.729A / G.729AB، G.726، G.722 (و Fax-Relay برای برخی حالات).
High (PVDM2-specific):G.723.1، G.728، iLBC و Modem Relay.

 نکته مهم: G.723.1 و Modem-Relay در خانواده PVDM2 ذکر و در PVDM3 ممکن است پشتیبانی متفاوت باشد؛ برای جزئیات تطبیقی به جدول کدک رسمی مراجعه کنید.


3. معماری سخت‌افزار و نصب ماژول صدا سیسکو PVDM2-16
رابط فیزیکی: 80-pin single-inline memory module (SIMM)، ماژول به‌صورت کارت SIMM وارد اسلات PVDM2 می‌شود. ماژول در میدان قابل نصب/حذف است، ولی غیر-هات-سوآپ است (روتر باید خاموش شود).
هر PVDM2 شامل DSPهای چند هسته‌ای با حافظه خارجی اختصاصی (هر DSP دارای حافظه‌ی سنکرون خارجی اختصاصی است) که برای پردازش کانال‌ها مورد استفاده قرار می‌گیرد. مشخصات حافظه برای PVDM2ها در دیتاشیت‌ها ذکر شده‌اند.
 4. پردازش کیفیت صوت و قابلیت‌های مرتبط (اعداد دقیق)
اکو کنسلیشن: پیاده‌سازی نرم‌افزاری مطابق ITU-T G.168 با حداکثر tail = 64 ms در PVDM2.
عملکردهای مدیریتی صوت: فشرده‌سازی/بازگشایی، voice-activity detection، jitter management، و امکانات مرتبط با fax/modem relay، ظرفیت و رفتار هر کدام تابع بار DSP و کدک است.

مزایای ماژول صدا سیسکو PVDM2-16
1. حفاظت سرمایه و قابلیت ارتقای میدانی، PVDM2 را می‌توان در فیلد نصب/حذف کرد و DSPها را بین روترها یا ماژول‌های صوتی توزیع یا مجدداً استفاده کرد، بنابراین سرمایه‌گذاری روی سخت‌افزار قابل حفظ و مقیاس‌پذیر است.
2. قدرت پردازشی بیشتر به‌ازای هر DSP (پشتیبانی از رشد آتی)، هر DSP روی PVDM2 تا چهار برابر توان پردازشی و حافظه بیشتری نسبت به نسل قبلی PVDM دارد؛ این امکانِ پشتیبانی از کاربردهای «رچ-مدیا» و توسعه‌ی قابلیت‌ها را فراهم می‌کند.
3. قابلیت اشتراک منابع DSP بین ماژول‌ها (افزایش انعطاف‌پذیری طراحی شبکه)، PVDM2ها می‌توانند منابع پردازشی را میان چند ماژول یا شبکه‌ماژول‌ها به‌اشتراک بگذارند و این باعث تسهیل افزایش چگالی بدون بازطراحی سخت‌افزار می‌شود.
4. معماری کم-تاخیر و مطمئن برای سرویس‌های حساس به زمان (Voice/Fax)، طراحی DSP و ترکیب با بردهای صوتی Cisco برای دستیابی به تأخیر پایین در پردازش صدا/فکس بهینه‌سازی شده است، که برای کیفیت گفتار و انتقال فکس حیاتی است.
5. جداول ظرفیتی رسمی برای برنامه‌ریزیِ قابل‌پیش‌بینی، Cisco جداول صریح (channels-per-codec / release support) منتشر کرده که امکان تخمین ظرفیت دقیق و برنامه‌ریزی ظرفیت را به‌صورت رسمی و قابل استناد می‌دهد (برای مدیریت SLAs و طراحی شعب).
6. پشتیبانی گسترده‌ی پلتفرم و نسخه‌های IOS با راهکارهای آداپتیو، PVDM2 از مجموعه‌ای از پلتفرم‌های ISR و ماژول‌های HD voice پشتیبانی می‌کند و در برخی رده‌ها با آداپتر/رلیز مشخص سازگار می‌شود که انعطاف در استقرار را افزایش می‌دهد.
7. انطباق و تأییدیه‌های صنعتی (EMC / ایمنی)، ماژول مطابق مجموعه استانداردهای انتشار و ایمنی بین‌المللی ذکرشده در دیتاشیت است که ریسک‌های تطابق و صدور گواهی در پیاده‌سازی را کاهش می‌دهد.

مشخصات فنی  ماژول صدا سیسکو PVDM2-16

مشخصات ماژول صدا سیسکو PVDM2-16
