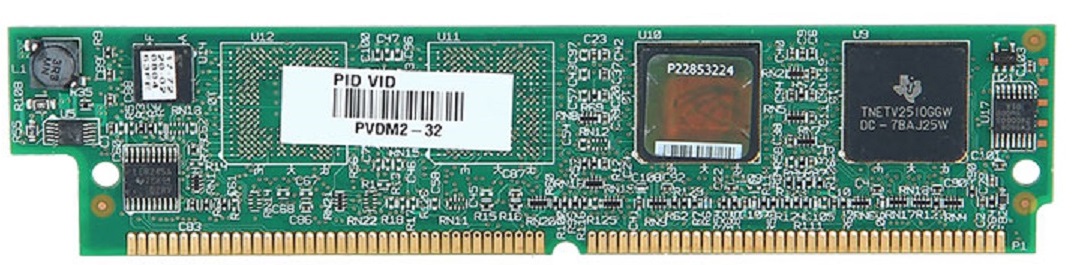

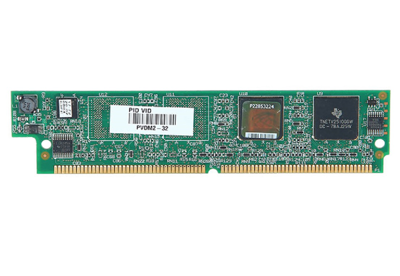

ماژول صدا سیسکو PVDM2-32 Cisco PVDM2-32 Packet DSP Module

ماژول صدا سیسکو PVDM2-32

ماژول صدا سیسکو PVDM2-32 یک کارت DSP سخت‌افزاری (Packet Voice Digital Signal Processor Module، نسل دوم) است که روی روترهای سری ISR و ماژول‌های شبکه صوت نصب می‌شود تا پردازش بلادرنگ صوت (ترمینیشن تماس، کنفرانس، ترنسکدینگ و فکس روی IP) را به‌صورت سخت‌افزاری انجام دهد و بار پردازشی روی CPU روتر را کاهش دهد.


مشخصه‌های فنی کلیدی ماژول صدا سیسکو PVDM2-32
اجزاء: شامل چندین پردازنده سیگنال دیجیتال (DSP) است که عملیات کدک‌ها، حذف اکو، VAD و پشتیبانی از فکس/مودم را بلادرنگ انجام می‌دهند. پردازش در لایه سخت‌افزار انجام می‌شود تا تأخیر و بار CPU کاهش یابد.
ظرفیت کانال (ملاک مرجع: سیسکو): تا ۳۲ کانال هم‌زمان برای تماس‌های G.711 (کدک بدون فشرده‌سازی). برای کدک‌های فشرده‌سازتر مثل G.729 / G.722 ظرفیت به حدود ۱۶ کانال کاهش می‌یابد؛ در حالت‌هایی که ترنسکدینگ یا کنفرانس فعال باشد، ظرفیت واقعی کمتر خواهد بود. (اعداد مرجع سیسکو بر اساس نوع کدک و ویژگی‌های فعال تعیین می‌شوند).
کدک‌ها و پروتکل‌ها: پشتیبانی رایج شامل G.711, G.729 (و G.729a), G.723.1 (قابل استفاده در PVDM2)، G.722, G.726, iLBC و فکس روی IP (T.38) و امکانات Fax/Modem Relay است. (نکته: خانواده PVDM3 برخی کدک‌ها مثل G.723 را حذف کرده — در این موارد PVDM2 ممکن است ضروری باشد).


سازگاری سخت‌افزاری و نرم‌افزاری ماژول صدا سیسکو PVDM2-32
 پشتیبانی روی پلتفرم‌ها: معمولا برای روترهای Cisco ISR سری 2600/2800/2900/3800/3900 و برخی ماژول‌های HDV و NM-HDV قابل استفاده است؛ جزئیات سازگاری به مدل دقیق روتر و نسخه IOS/UC نیاز دارد.
محدودیت‌های عملی: تعداد قابل‌پشتیبانی کانال‌ها به ترکیب کدک‌ها، وجود کنفرانس، نیاز به ترنسکدینگ و نسخه IOS/فِرموَیر وابسته است؛ همچنین برخی مدل‌ها نیاز به آداپتور یا تنظیمات نرم‌افزاری خاص دارند. قبل از نصب باید دیتاشیت و راهنمای نصب مدل روتر و نسخه IOS را بررسی کنید.


موارد کاربرد عملی ماژول صدا سیسکو PVDM2-32
شعبه‌های سازمانی و دفاتر کوچک/متوسط: تأمین ترمینیشن VoIP، فکس روی IP، و کنفرانس محلی با هزینه پایین‌تر نسبت به گیت‌وی‌های جدا.
گیت‌وی/ترنسکودر در سرحد شبکه: تبدیل بین کدک‌ها برای صرفه‌جویی پهنای‌باند در WAN یا سازگارسازی میان شبکه‌های مختلف.

ماژول صدا سیسکو PVDM2-32
ماژول صدا سیسکو PVDM2-32 یک ماژول سخت‌افزاری پردازش سیگنال دیجیتال (Packet Voice Digital Signal Processor, نسل دوم) است که در داخل روترهای خانواده Cisco Integrated Services Routers نصب می‌شود و به‌طور بلادرنگ عملیات مربوط به صوت (فشرده‌سازی/کدگذاری، حذف اکو، مدیریت jitter، تشخیص فعالیت صوت — VAD — و پردازش فکس) را انجام می‌دهد تا بار پردازشی و تأخیر روی CPU اصلی روتر کاهش یابد و کیفیت و قابلیت‌های real-time صوتی فراهم شود.


کاربردهای عملی ماژول صدا سیسکو PVDM2-32
1. ترمینیشن و پایانه‌سازی تماس (Voice termination)
  PVDM2-32 منابع DSP لازم برای پایان‌بخشی (termination) کانال‌های VoIP را فراهم می‌کند؛ در عمل روتر با استفاده از PVDM2 می‌تواند تماس‌های SIP/H.323 را پردازش و به خطوط محلی یا شبکهٔ PSTN یا به دیگر ترانک‌ها متصل کند، بدون اینکه پردازش کدک‌ها روی CPU انجام شود. این کار مهم برای شاخص‌های بلادرنگ (latency) و مقیاس‌پذیری است.
2. ترنسکدینگ و ترنزریتینگ (Transcoding / Transrating)
  PVDM2-32 امکان تبدیل هم‌زمان بین کدک‌های پشتیبانی‌شده (مثلاً G.711 ↔ G.729 و غیره) را به‌عنوان یک «منبع رسانه‌ای» روی روتر انجام می‌دهد تا دو شبکه یا دستگاه با کدک‌های متفاوت بتوانند باهم ارتباط برقرار کنند و همچنین امکان تغییر پارامترهای packetization برای سازگاری بین شبکه‌ها (transrating) فراهم می‌شود. این ویژگی برای کاهش پهنای‌باند در WAN یا سازگارسازی میان دفاتر ضروری است.
3. کنفرانس صوتی محلی (Conferencing / mixing)
  ماژول می‌تواند منابع DSP لازم برای میکس و مدیریت کنفرانس‌های صوتی (meet-me، ad-hoc) را تأمین کند؛ ظرفیت و تعداد شرکت‌کنندگان قابل پشتیبانی به کدکِ مورد استفاده و تنظیمات IOS وابسته است، اما PVDM2 امکان استقرار کنفرانس توزیع‌شده در لبهٔ شبکه را می‌دهد تا بار روی سرورها یا WAN کاهش یابد.
4. فکس روی IP و Relay مودم (FoIP / T.38 و Modem/Fax Relay)
  PVDM2 از پروتکل T.38 و حالت‌های Fax/Modem Relay پشتیبانی می‌کند و بنابراین برای انتقال قابل‌اعتماد فکس در شبکه‌های IP مناسب است؛ ماژول هم‌زمان می‌تواند کانال‌های صوتی و فکس را پردازش کند.
5. مدیریت کیفیت صوت (echo cancellation, VAD, jitter management)
  پردازش اختصاصی روی DSP به‌صورت سخت‌افزاری شامل حذف اکو مطابق ITU-T G.168، تشخیص فعالیت صوت (VAD)، و مدیریت jitter است که کیفیت MOS و تجربهٔ گفتگو را بهبود می‌دهد.

مشخصه‌های عملکردیِ کلیدی ماژول صدا سیسکو PVDM2-32
«ظرفیت مرجع»: شناخته‌شده‌ترین معیارِ اعلام‌شده این است که PVDM2-32 قادر است تا ۳۲ کانال معادل G.711 را پردازش کند؛ با این حال «تعداد واقعی» کانال‌ها بسته به کدک (مثلاً G.729، G.723.1 و غیره)، فعال‌بودن ترنسکدینگ یا کنفرانس، و تنظیمات IOS کاهش می‌یابد. بنابراین طراحی ظرفیت باید بر مبنای ترکیب کدک و سناریوی واقعی انجام شود.
کدک‌های پشتیبانی‌شده (نمونه): G.711, G.729 / G.729a/b, G.723.1, G.722, G.726, iLBC؛ و پشتیبانی از Fax Relay و T.38.


محدودیت‌ها و ملاحظاتِ مهندسی ماژول صدا سیسکو PVDM2-32
بار واقعی متفاوت است: ظرفیت اسمی (مثلاً ۳۲ کانال) بر پایهٔ G.711 اعلام شده است؛ اگر شبکه از کدک‌های پیچیده‌تر (G.729, G.723) یا نیاز به ترنسکدینگ/کنفرانس زیاد داشته باشد، تعداد کانال‌های هم‌زمان کاهش می‌یابد. طراح باید «پروفایل کدک» و «نرخ تماس هم‌زمان اوج» را در محاسبات لحاظ کند.
سازگاری پلتفرم و نرم‌افزار: نصب و استفادهٔ صحیح مستلزم بررسی سازگاری با مدل دقیق روتر (مثلاً 2800/3800/2900/3900 و ماژول‌های NM) و نسخهٔ Cisco IOS/UC است؛ در برخی پلتفرم‌ها آداپتور یا محدودیت‌های سخت‌افزاری وجود دارد.
امنیت و رمزنگاری: محاسبات کدک توسط DSP انجام می‌شود؛ اما مدیریت کلیدها و تونل‌های رمزنگاری (مثلاً SRTP) در لایهٔ نرم‌افزاری/سیگنالینگ قرار می‌گیرد؛ ادغام PVDM با راه‌حل‌های رمزنگاری نیازمند پیکربندی مناسب نرم‌افزار است.

ویژگی‌های کلیدی ماژول صدا سیسکو PVDM2-32
1. نوع و کارکرد کلی ماژول سخت‌افزاری پردازش سیگنال دیجیتال (PVDM2) برای افزودن ظرفیت صوت/فکس، کنفرانس و ترنسکدینگ به روترهای Cisco ISR؛ پردازش کدک و عملیات real-time روی DSP انجام می‌شود تا بار CPU روتر کاهش یابد.
2. ظرفیت اسمی کانال معادل ۳۲ کانال صوتی در حالت مرجع (G.711). (توجه: این عدد «اسمی» است؛ تعداد واقعی بسته به ترکیب کدک‌ها، کنفرانس یا ترنسکدینگ کاهش می‌یابد).
3. کدک‌ها و فکس  پشتیبانی از کدک‌های رایج (نمونه: G.711, G.729/G.729a, G.723.1, G.722, G.726, iLBC) و پشتیبانی از Fax over IP (T.38) و حالات Fax/Modem Relay.
4. پردازنده DSP و حافظه  از تراشه‌های DSP خانواده Texas Instruments (مثلاً TNETV2510 برای نسخه‌های 16/32/48/64) استفاده می‌کند؛ هر DSP دارای حافظه خارجی همگام (مثلاً ۱۲۸-مگابیت SDRAM برای DSP مربوطه) برای نگهداری داده‌ها/پروفایل‌هاست — مشخصه‌هایی که روی توان پردازشی و رفتار کانال‌ها اثر می‌گذارد.[4])
5. عملیات کیفیت گفتار حذف اکو سازگار با ITU-T G.168 (میزان tail coverage تا 64 ms بر حسب پیاده‌سازی)، تشخیص فعالیت صوت (VAD) و مکانیزم‌هایی برای کاهش jitter و بهبود MOS.
6. قابلیت‌های کنفرانس و ترنسکدینگ  امکان میکس و میزبانی کنفرانس‌های محلی و انجام ترنسکدینگ میان کدک‌ها روی روتر (ظرفیت و کیفیت کنفرانس وابسته به کدک و تنظیمات است).
7. مقیاس‌پذیری و اشتراک DSP می‌توان چند PVDM2 را در ماژول‌های شبکه یا اسلات‌های روتر نصب کرد؛ در برخی شبکه‌ماژول‌ها تا چهار اسلات PVDM2 پشتیبانی می‌شود و DSPها بین ماژول‌ها قابل اشتراک هستند تا مقیاس‌پذیری افزایش یابد.
8. سازگاری سخت‌افزاری و نرم‌افزاری پشتیبانی در پلت‌فرم‌های معمول ISR (خانواده‌های 2600/2800/2900/3800/3900 و ماژول‌های HDV/NM بسته به مدل) و نیاز به بررسی نسخهٔ Cisco IOS/UC و احتمالاً آداپتور برای برخی مدل‌ها قبل از نصب.
9. ملاحظات طراحی (مهندسی) اعداد مرجع (مثل ۳۲ کانال) برای G.711 تعریف شده‌اند؛ هنگام طراحی باید پروفایل کدک، درصد تماس‌های اوج (busy-hour concurrency)، نیاز به ترنسکدینگ/کنفرانس و محدودیت‌های پلتفرم را وارد محاسبه ظرفیت کنید.
10. مزیت عملی افزودن PVDM2-32 به روتر امکان اجرای خدمات رسانه‌ای (فکس، تماس امن با SRTP در لایه نرم‌افزار، کنفرانس محلی) را بدون استفاده از گیت‌وی مجزا فراهم کرده و هزینه و پیچیدگی را در لبه شبکه کاهش می‌دهد.


ویژگی ها و مزایای کلیدی ماژول صدا Cisco PVDM2-32
PVDM2-32 یک ماژول پردازشگر سیگنال دیجیتال صدا/فکس 32 کاناله (DSP) است که برای استفاده در سیستم های تلفن IP Cisco طراحی شده است. این ماژول قابلیت‌های صوتی و فکس پیشرفته‌تری را ارائه می‌کند و امکان استفاده کارآمدتر از منابع شبکه و بهبود کیفیت تماس را فراهم می‌کند. برخی از ویژگی ها و مزایای کلیدی PVDM2-32 عبارتند از:

• ظرفیت 32 کانال: PVDM2-32  دارای ظرفیت 32 کانال است که پردازش کارآمد چندین تماس را به طور همزمان فراهم می کند.
• فشرده سازی صدا:  این ماژول از طیف وسیعی از الگوریتم های فشرده سازی صدا از جمله G.711، G.729 و G.723.1 پشتیبانی می کند و ارتباطات صوتی با کیفیت بالا را حتی در شبکه های با پهنای باند کم ارائه می دهد.
• کیفیت صدای بهبود یافته:  PVDM2-32 کیفیت صدای بهبود یافته را از طریق لغو اکو، کاهش نویز و کنترل بهره خودکار ارائه می دهد.
• افزایش ظرفیت پردازش تماس: PVDM2-32 ظرفیت پردازش تماس را افزایش می دهد و امکان پردازش همزمان تماس های بیشتری را فراهم می کند و خطر قطع تماس ها را کاهش می دهد.
• استفاده کارآمد از منابع: این ماژول استفاده کارآمد از منابع را فراهم می کند و بار روی CPU و حافظه سیستم تلفن IP سیسکو را کاهش می دهد.
• نصب آسان: نصب و پیکربندی PVDM2-32 آسان است و ارتقا یا افزودن قابلیت های جدید به سیستم تلفن IP موجود را آسان می کند.
• یکپارچه‌سازی با سیستم‌های تلفن IP سیسکو: این ماژول به‌طور یکپارچه با طیف وسیعی از سیستم‌های تلفن IP سیسکو ادغام می‌شود، که سازگاری را تضمین می‌کند و خطر مشکلات مربوط به سازگاری را کاهش می‌دهد.
• برنامه های کاربردی: PVDM2-32 برای استفاده در طیف وسیعی از برنامه ها، از جمله صدا و فکس از طریق IP (VoIP)، کنفرانس چند رسانه ای، و پیام های صوتی مناسب است.

در نتیجه، PVDM2-32  یک ماژول DSP قدرتمند و همه کاره است که قابلیت های صوتی و فکس پیشرفته ای را برای سیستم های تلفن IP Cisco فراهم می کند. ظرفیت 32 کانال، فشرده سازی صدا و بهبود کیفیت صدا، آن را برای استفاده در طیف وسیعی از برنامه ها ایده آل می کند، در حالی که استفاده کارآمد از منابع و نصب آسان، ارتقا یا افزودن قابلیت های جدید به سیستم تلفن IP موجود را آسان می کند.


مزایای ماژول صدا Cisco PVDM2-32
1. ظرفیت کانال بالا (High-density voice capacity)
  PVDM2-32 ظرفیت مرجعِ پردازش تا ۳۲ کانال بصورت G.711 را فراهم می‌کند که امکان افزایش قابل‌توجه تعداد تماس‌های هم‌زمان روی روتر را می‌دهد.
2. پشتیبانی گسترده از کدک‌ها و انعطاف‌پذیری مدیا
  ماژول از کدک‌های رایج (G.711، G.729/G.729a، G.723.1، G.722، G.726، iLBC و غیره) پشتیبانی می‌کند؛ این انعطاف‌پذیری باعث سازگاری با انواع پایانه‌ها و بهینه‌سازی پهنای‌باند می‌شود.
3. ترنسکدینگ و ترنزریتینگِ بومی روی روتر
  امکان تبدیلات هم‌زمان بین کدک‌ها (transcoding) و تنظیم پارامترهای packetization (transrating) را فراهم می‌آورد، بنابراین نیازی به گیت‌وی یا سرور ترنسکدر جداگانه در لبهٔ شبکه نیست.
4. پشتیبانی از کنفرانس صوتی محلی
  منابع DSP ماژول می‌توانند میکس و مدیریت کنفرانس‌های صوتی را به‌صورت محلی انجام دهند؛ این کاهش بار روی سرورهای کنفرانس و بهبود تجربهٔ کاربر را در پی دارد. (ظرفیت کنفرانس وابسته به کدک و پیکربندی است).
5. پشتیبانی از فکس روی IP و مودم/فکس-Relay (FoIP/T.38)
  ماژول قابلیت‌های مربوط به فکس در شبکهٔ IP را (از جمله T.38 و حالت‌های فکس/مودم relay) فراهم می‌کند، که برای سازمان‌هایی که هنوز به فکس نیاز دارند ضروری است.
6. کاهش بار CPU و بهبود تأخیر (latency)
  با انجام پردازش‌های فشردهٔ کدک و حذف اکو/پردازش صوت روی DSP اختصاصی، بار پردازشی روتر کاهش یافته و تأخیر بلادرنگ صوت به حداقل می‌رسد — نتیجه: کیفیت مکالمه بالاتر و پاسخ‌دهی بهتر.
7. قابلیت حذف اکو، VAD و مدیریت jitter (بهبود کیفیت مکالمه)
  امکان پیاده‌سازی حذف اکو مطابق ITU-T و تشخیص فعالیت صوت (VAD) و مکانیزم‌های مدیریت jitter به‌صورت سخت‌افزاری باعث افزایش MOS و تجربهٔ کاربری می‌شود.
8. مقیاس‌پذیری و قابلیت اشتراک منابع DSP
  PVDM2-32 را می‌توان در چند اسلات/ماژول نصب کرد و DSPها را بین ماژول‌ها یا روترها به اشتراک گذاشت؛ این امکان مقیاس‌پذیری خطی و محافظت از سرمایه (investment protection) را فراهم می‌کند.
9. Field-upgradeable (قابلیت ارتقاء میدانی)
  امکان افزودن یا جایگزینی ماژول‌ها در آینده بدون نیاز به تعویض کامل سیستم، به استقرار انعطاف‌پذیر و افزایش ظرفیت در فازهای بعدی کمک می‌کند. ([Cisco][2])
10. مصرف توان و تولید گرمای بهینه (طراحی کارآمد)
   طراحی ماژول برای کارایی انرژی و تولید حرارت محدود، به کاهش فشار روی منبع تغذیه و سیستم خنک‌کننده روتر کمک می‌کند. این موضوع در محیط‌های با چگالی بالا اهمیت دارد.
11. سازگاری با خانوادهٔ گسترده‌ای از روترهای Cisco
   PVDM2-32 با انواع Integrated Services Routers و ماژول‌های صوتی سازگار است که آن را برای سازمان‌هایی با زیرساخت سیسکو انتخابی منطقی می‌سازد؛ پیش از نصب، بررسی مدل دقیق و نسخهٔ IOS/UC توصیه می‌شود.
12. هزینه-اثربخشی برای لبهٔ شبکه (Cost-effective edge media services)
   با ارائه termination، transcoding، conferencing و FoIP روی روتر، نیاز به تجهیزات جداگانه کاهش می‌یابد و هزینهٔ کلی راه‌اندازی و نگهداری سرویس‌های صوتی در لبهٔ شبکه کاهش می‌یابد.


مقایسه ماژول صدا Cisco PVDM2-32  با موارد مشابه

مشخصات ماژول صدا Cisco PVDM2-32

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
