ماژول صدا سیسکو PVDM3-16 Cisco PVDM3-16 Voice Interface Module

ماژول صدا سیسکو PVDM3-16

توضیح ماژول صدا سیسکو PVDM3-16

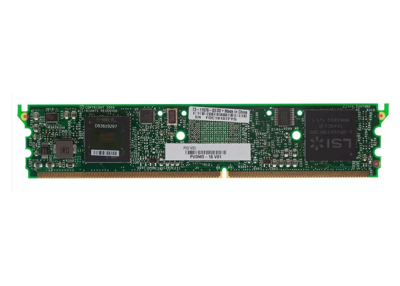

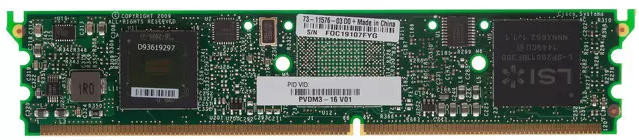

ماژول صدا سیسکو PVDM3-16 یک ماژول پردازشگر سیگنال دیجیتال (DSP) ساخت سیسکو است که برای پردازش صدا و ویدئو در روترهای سری ISR طراحی شده و برای کاربردهای VoIP مانند کنفرانس، ترنسکدینگ، ترنس‌‌ریتینگ و مدیریت کیفیت صدا استفاده می‌شود. این ماژول نسخه‌ای از خانواده PVDM3 با ظرفیت پایه ۱۶ کانال G.711 است و نسبت به نسل قبلی (PVDM2) چگالی و توان پردازشی بالاتری ارائه می‌دهد.


ویژگی‌های اصلی ماژول صدا سیسکو PVDM3-16
نقش: ماژول DSP برای پردازش سیگنال صوتی/ویدیویی (کنفرانس، ترنسکدینگ، ترنس‌ریتینگ، رمزگذاری صوت).
ظرفیت کانال‌ها (PVDM3-16): حداکثر ۱۶ کانال در کدک‌های کم‌پیچیدگی (مثل G.711). برای کدک‌های متوسط/پُر‌پیچیدگی تعداد کانال‌ها کمتر می‌شود (مثلاً حدود ۱۲ کانال در کدک‌های متوسط و حدود ۱۰ کانال در کدک‌های پُر‌پیچیدگی) — این اعداد بسته به تصویر DSP (DSP image) و نوع سرویس ممکن است اندکی متفاوت باشند.
خانواده و فرم‌فکتور: عضو خانواده PVDM3 که در مدل‌های ۱۶، ۳۲، ۶۴، ۱۲۸، ۱۹۲ و ۲۵۶ عرضه می‌شود؛ همه PVDM3ها فرم‌فکتور یکسانی دارند و برای مقیاس‌پذیری قابل ارتقا هستند.
پلتفرم‌های پشتیبانی‌شده: طراحی‌شده برای استفاده در روترهای Cisco ISR سری 2900 و 3900 (و در برخی منابع سازگاری با ISRهای دیگر ذکر شده است)؛ پیکربندی و امکانات کامل با نسخه‌های مشخص IOS و مجوزهای Unified Communications فعال می‌شود.
قابلیت‌های نرم‌افزاری و مدیریتی: پشتیبانی از DSP Image اختصاصی (قابلیت به‌روزرسانی تصویر DSP)، مدیریت منابع DSP، DSP farms برای توزیع بار، و تنظیمات مرتبط با کنفرانس و مدیریت بار DSP.


نکات فنی ماژول صدا سیسکو PVDM3-16
عملکرد پردازشی: هر ماژول شامل پردازنده(های) DSP است که پردازش‌های زمان‌واقعی کدک‌ها، حذف اکو، فشرده‌سازی/بازگشایی، کنفرانس چندطرفه و افزون‌های صوتی را انجام می‌دهد؛ انتخاب میان مدل‌های PVDM3 بر اساس نیاز کانال و پیچیدگی کدک انجام می‌گیرد.
پشتیبانی از کدک‌ها و سناریوها: پشتیبانی از کدک‌های رایج VoIP (مثل G.711, G.729 و کدک‌های پیچیده‌تر بسته به تصویر DSP) و عملیات‌هایی مانند ترنسکدینگ (تبدیل میان کدک‌ها) و کنفرانس سخت‌افزاری. ظرفیت واقعی کانال‌ها تابعی از «پیچیدگی کدک» و خدمات فعال است (مثلاً کنفرانس چندطرفه مصرف DSP بیشتری دارد).
مصرف و توان و سازگاری: PVDM3 نسبت به نسل قبل بهینه‌سازی‌هایی در مصرف برق و چگالی انجام می‌دهد و امکان ارتقاء میدانی (field-upgrade) را فراهم می‌سازد تا بدون تعویض کامل سیستم، ظرفیت افزایش یابد.


موارد استفاده ماژول صدا سیسکو PVDM3-16
 درگاه‌ صوت برای شبکه‌های VoIP سازمانی.
 ارائه سرویس‌های کنفرانس صوتی/ویدیویی روی روتر (به‌جای استفاده از تجهیزات جداگانه).
 ترنسکدینگ برای اتصال شبکه‌های با کدک‌های متفاوت.
 افزایش مقیاس و ظرفیت صوت در شعب و سایت‌های توزیع‌شده با نصب ماژول در روترهای ISR.


ماژول صدا سیسکو PVDM3-16
PVDM3-16 یک ماژول DSP برای روترهای سری ISR است که منابع محاسباتی زمان‌واقعی را برای پردازش رسانه (صدا/ویدئو) فراهم می‌کند و بار پردازشی مربوط به ترمینیشن رسانه، کنفرانس، ترنسکدینگ، فکس/مودم و نگهداری کیفیت صوت را از پردازنده اصلی دستگاه برمی‌دارد.


کاربردهای کلیدی ماژول صدا سیسکو PVDM3-16
ترمینیشن رسانه و تبدیل TDM ↔ IP (T1/E1 packetization):
 ماژول برای تبدیل سیگنال‌های دیجیتال زمان‌بندی‌شده (TDM) به بسته‌های IP و بالعکس به‌کار می‌رود و این امکان را می‌دهد که خطوط T1/E1 سنتی در بستر شبکه‌ی IP ارایه شوند. این عمل شامل بازنمونه‌گیری، فشرده‌سازی و برچسب‌گذاری RTP است که برای gatewayهای PSTN ضروری است.
ترنسکدینگ و ترنس‌ریتینگ بین کدک‌ها:
 PVDM3-16 عملیات‌های پردازشی سنگینی مانند تبدیل همزمان جریان صوتی از یک کدک به کدک دیگر (مثلاً G.729 ⇄ G.711) و تغییر نرخ نمونه‌برداری را انجام می‌دهد تا سازگاری بین شبکه‌ها/endpointهای مختلف برقرار شود. این کار از نظر محاسباتی نیازمند DSP است تا تأخیر و بار CPU میزبان کاهش یابد.
کنفرانس صوتی/ویدیویی (ad-hoc و meet-me):
 ماژول می‌تواند جلسات کنفرانسی چندطرفه را میزبانی کند (mixing و mixing با مدیریت حافظه و زمان‌بندی کانال‌ها)، که به‌صورت سخت‌افزاری کیفیت و مقیاس‌پذیری کنفرانس را نسبت به پیاده‌سازی نرم‌افزاری افزایش می‌دهد. ظرفیت و تعداد شرکت‌کنندگان تابع تصویر DSP و کدک انتخابی است.
فکس و مودم روی IP — T.38 و Modem Relay:
 پشتیبانی از Fax-over-IP (T.38) و مکانیزم‌های modem-relay به‌منظور عبور قابل‌اطمینان فکس/مودم از شبکه‌های بسته‌ای فراهم شده؛ این سرویس‌ها نیازمند پردازش ویژه‌ای هستند که DSP ماژول انجام می‌دهد.
 مدیریت کیفیت صوت (echo cancellation, VAD, jitter management):
 عملکردهایی مانند حذف اکو (مطابق ITU-T G.168 با طول tail مشخص)، تشخیص فعالیت صوتی (VAD)، مدیریت jitter و بهینه‌سازی packetization توسط DSP انجام می‌شود تا MOS و تجربه کاربر نهایی بهبود یابد.


امنیت و قابلیت‌های تکمیلی رسانه‌ای ماژول صدا سیسکو PVDM3-16
 ماژول به‌عنوان منبعی برای پیاده‌سازی ویژگی‌های Secure-Voice (نظیر SRTP برای رمزگذاری RTP) و دیگر خدمات رسانه‌ای (مانند transcoding سخت‌افزاری و پشتیبانی از کدک‌های پهن‌باند یا چندگانه) مورد استفاده قرار می‌گیرد. (پشتیبانی و پیاده‌سازی تابع پلتفرم و نسخه IOS است.)

ویژگی‌های ماژول صدا سیسکو PVDM3-16
ماژول صدا سیسکو PVDM3-16  یک ماژول DSP (Packet Voice Digital Signal Processor) با ظرفیت پایهٔ ۱۶ کانال G.711 است که برای پردازش رسانه (ترمینیشن TDM↔IP، کنفرانس، ترنسکدینگ، مدیریت کیفیت صوت و فکس روی IP) در روترهای سری ISR طراحی شده و بار پردازشی رسانه را از پردازندهٔ میزبان برمی‌دارد.
 ۱ — مشخصات فنی کلیدی
ظرفیت کانال: تا ۱۶ کانال در کدک‌های کم‌پیچیدگی (مثلاً G.711). برای کدک‌های متوسط و پرپیچیدگی ظرفیت واقعی کمتر است — معمولاً حدود ۱۲ کانال برای کدک‌های متوسط و ۱۰ کانال برای کدک‌های پُرپیچیدگی (مقادیر تقریبی و تابع DSP image و سرویس‌ها هستند).
فرم‌فکتور و خانواده: عضو خانوادهٔ PVDM3؛ فرم‌فکتور یکسان برای مدل‌های ۱۶/۳۲/۶۴/۱۲۸/۱۹۲/۲۵۶ که اجازهٔ ارتقاء میدانی (field upgrade) و جایگزینی آسان را می‌دهد.
کدک‌ها و عملکردها: پشتیبانی از کدک‌های رایج VoIP (مثل G.711, G.729, G.726 و سایر کدک‌های رایج بسته به تصویر DSP) و ارائهٔ امکانات: ترنسکدینگ، ترنس‌ریتینگ، mixing برای کنفرانس، حذف اکو، VAD و مدیریت jitter.
تصویر DSP واحد: PVDM3 از یک Universal DSP image استفاده می‌کند که منابع را بین وظایف gateway (TDM↔IP)، کنفرانس و transcoding تقسیم می‌کند؛ این تصویربندی واحد، مدیریت و به‌روزرسانی ساده‌تر را ممکن می‌سازد.
 ۲ — قابلیت‌های عملیاتی و علمی
ترمینیشن و Gateway TDM↔IP: ماژول قادر است عملیات بازنمونه‌برداری، packetization (RTP)، و تبدیل سیگنال‌های TDM (T1/E1) به جریان‌های IP را با تأخیر کم انجام دهد؛ بنابراین برای درگاه PSTN و Migration از شبکهٔ سنتی مفید است.
کنفرانس سخت‌افزاری (mixing): میکسر صوتی روی DSP به‌صورت سخت‌افزاری انجام می‌شود؛ این روش نسبت به میکسر نرم‌افزاری بار CPU را کاهش و مقیاس‌پذیری کنفرانس را افزایش می‌دهد. ظرفیت کنفرانس تابع کدک و تنظیمات تصویر DSP است.
ترنسکدینگ و ترنس‌ریتینگ: تبدیل همزمان جریان‌های صوتی بین کدک‌ها (مثلاً G.729 ↔ G.711) برای اتصال endpointهای ناهمگون بدون تحمیل بار زیاد روی CPU انجام می‌شود.
فکس و مودم (T.38 / modem-relay): پشتیبانی از فکس روی IP و مودم-رِلِی که به پردازش‌های خاص DSP نیاز دارد؛ PVDM3-16 این پردازش‌ها را محلی انجام می‌دهد تا خطاها و از دست رفتن دادهٔ فکس کاهش یابد.
 ۳ — سازگاری سخت‌افزاری و نرم‌افزاری
روترهای پشتیبانی‌شده: عمدتاً سری‌هایCisco 2900 و 3900 (و در اسناد جدیدتر پشتیبانی در برخی پلتفرم‌های ISR 4000 ذکر شده است). قبل از نصب باید جدول سازگاری با مدل دقیق روتر را چک کرد.
نیازمندی‌های نرم‌افزاری: برخی قابلیت‌ها نیازمند نسخه‌های مشخص IOS و/یا مجوز Unified Communications هستند؛ تصویربرداری DSP و لایسنس می‌توانند بر عملکرد و تعداد کانال‌های مؤثر تاثیر بگذارند.
 ۴ — پارامترهای عملکردی و عملیاتی که باید بدانید
تأثیر کدک بر ظرفیت: «یک کانال G.711» به‌عنوان پایه در نظر گرفته می‌شود؛ کدک‌های فشرده‌تر و عملیات‌هایی مثل کنفرانس یا ترنسکدینگ مصرف DSP بیشتری دارند و در نتیجه تعداد کانال واقعی کاهش می‌یابد.
مصرف توان و دمای عملیاتی: ماژول‌ها برای استفادهٔ داخل روتر طراحی شده‌اند و محدوده‌های دمایی و مصرف برق طبق دیتاشیت رعایت می‌شود — هنگام استقرار در سایت، رعایت شرایط محیطی و تهویه ضروری است.
قابلیت ارتقاء (investment protection): یکسان بودن فرم‌فکتور PVDM3ها اجازهٔ ارتقاء از 16 به مدل‌های با چگالی بالاتر بدون تعویض سخت‌افزار پایه را می‌دهد (معمولاً با عملیات field upgrade یا تعویض ماژول).
 ۵ — نقاط قوت تخصصی
کاهش بار CPU میزبان: با off-loading پردازش‌های زمان‌واقعی صوت به DSP، عملکرد کلی روتر و ثبات سرویس‌های شبکه افزایش می‌یابد.
پایداری QoS صوتی: پردازش‌هایی مانند حذف اکو مطابق استانداردهای ITU-T و مدیریت jitter روی DSP انجام می‌شود که به نگهداری MOS مناسب و کاهش تأخیر کمک می‌کند.
چگالی و اقتصادی بودن برای شاخه‌ها: برای شعب و دفاتر با نیاز متوسط صوت، مدل ۱۶ کاناله ترکیب خوبی از هزینه و ظرفیت فراهم می‌کند و در صورت افزایش تقاضا قابلیت ارتقاء دارد.

مزایای ماژول صدا سیسکو PVDM3-16
خلاصه کوتاه:
ماژول صدا سیسکو PVDM3-16 یک ماژول DSP ۱۶ کاناله برای روترهای Cisco است که به‌صورت سخت‌افزاری پردازش‌های زمان-واقعی صوت/رسانه را انجام می‌دهد و باعث افزایش چگالی، قابلیت‌های کنفرانس و ترنسکدینگ، و بهبود کیفیت صوت می‌گردد.
1. چگالی بالاتر و صرفه‌جویی در فضا، PVDM3 نسبت به نسل قبلی (PVDM2) چگالی بسیار بالاتری ارائه می‌کند، بنابراین با همان شیار سخت‌افزاری کانال‌های صوتی بیشتری فراهم می‌شود که برای شعب و دیتاسنترهای کوچک‌متوسط اقتصادی است. (اثر: کاهش نیاز به سخت‌افزار اضافی).
2. یکپارچه‌سازی عملیات رسانه‌ای (Unified DSP image) ، PVDM3 امکان اجرای یک تصویر DSP واحد را دارد که به‌طور هم‌زمان خدمات مختلف (ترمینیشن TDM↔IP، کنفرانس، ترنسکدینگ) را روی همان ماژول میزبانی می‌کند؛ این باعث ساده‌سازی مدیریت و افزایش انعطاف‌پذیری می‌شود.
3. قابلیت‌های کنفرانس و ترنسکدینگ قوی‌تر — پشتیبانی سخت‌افزاری از میکس کنفرانس و ترنسکدینگ سبب می‌شود تعداد نشست‌ها و شرکت‌کنندگان در کنفرانس افزایش یابد و تبدیل کدک‌ها (مثلاً G.729 ↔ G.711) با تأخیر کم و بار کم روی CPU اصلی انجام شود. (اثر عملی: کیفیت و مقیاس‌پذیری بهتر جلسات صوتی/ویدیویی).
4. کاهش بار پردازشی روی CPU روتر، با off-loading پردازش‌های زمان-واقعی به DSP، پردازنده میزبان آزادتر می‌ماند تا وظایف مسیریابی و سرویس‌های دیگر را بهتر انجام دهد؛ این باعث پایداری سرویس و کاهش تأخیر کلی شبکه می‌شود.
5. مدیریت بهتر کیفیت صوت (QoS) و امکانات صوتی پیشرفته، عملیات‌هایی مانند حذف اکو (طبق استانداردهای ITU)، VAD، مدیریت jitter و پشتیبانی از T.38 برای فکس روی IP به صورت سخت‌افزاری انجام می‌شوند که MOS و تجربه کاربری را بهبود می‌بخشند.
6. قابلیت ارتقاء میدانی (field upgrade) و سرمایه‌گذاری محافظت‌شده، فرم‌فکتور یکسان PVDM3-ها و امکان ارتقاء به ماژول‌های چگالی بالاتر، به سازمان اجازه می‌دهد بدون تعویض کامل پلتفرم، ظرفیت را افزایش دهد. (اثر عملی: هزینه‌های رشد کمتر).
7. مصرف انرژی و بهره‌وری بهتر نسبت به راه‌حل‌های نرم‌افزاری مستقل، انجام وظایف سنگین DSP به صورت سخت‌افزاری معمولاً از نظر مصرف انرژی و تأخیر کارآیی بهتری نسبت به پیاده‌سازی صرفاً نرم‌افزاری دارد؛ در نتیجه برای محیط‌هایی که نیاز به کار ۲۴/۷ دارند مناسب است.
8. سازگاری با معماری Unified Communications سیسکو،  ادغام ساده با روترهای ISR و قابلیت کار با مجوزها و تصاویر IOS/UC موجود باعث می‌شود پیاده‌سازی در محیط‌های سازمانی کم‌دردسرتر باشد.

مشخصات سریع ماژول صدا سیسکو PVDM3-16

مشخصات فنی ماژول صدا سیسکو پی دی ام 16

- DSP: Multicore DSP technology
- DSP external memory: 512-megabit double-data-rate (DDR) synchronous dynamic random access memory (SDRAM) for each DSP
- Interface: 240-pin dual-inline-memory-module (DIMM) interface Designed For: Cisco 2901, 2911, 2921, 2951, 3925, 3925E, 3945, 3945E
- Maximum Number of Channels in Low-Complexity Codecs: 16
- Echo cancellation: Software echo cancellation compliant with ITU-T G.168, with 128-ms tail coverage
- Operating temperature: -41 to 131°F (-5 to 55°C)
- Voltage: 3.3V
- Current: 1.47A
- Power: 4.85W
