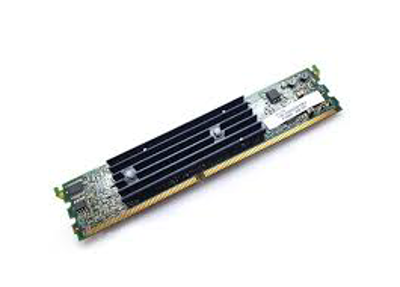

ماژول صدا سیسکو PVDM3-256 Cisco PVDM3-256 Voice Interface Module

ماژول صدا سیسکو PVDM3-256

ماژول سیسکو مدل PVDM3-256 قادر است روترهای سیسکو را در پردازش صدا توانمند سازد و در تجهیزات شبکه با روترهای مدل 2900 و 3900 نیز متناسب می باشد. ماژول PVDM یک ماژول پردازنده سیگنال دیجیتال (DSP) صدا می باشد و از 256 کانال پردازنده صدا نیز بهره می برد.


ماژول صدا سیسکو PVDM3-256 چیست؟
ماژول صدا سیسکو PVDM3-256  یک ماژول پردازندهٔ سیگنال دیجیتال (Packet Voice Digital Signal Processor — PVDM) از نسل سوم شرکت سیسکو است که به‌صورت یک کارت DIMM (رابط 240-پین) روی مادر‌برد روترهای سری Cisco 2900 / 3900 (ISR G2) نصب می‌شود و پردازش‌های زمان واقعی صوت و ویدئو در شبکهٔ مبتنی بر آی‌پی را انجام می‌دهد: رمز/بازرمز (codec) صوت، کنفرانس، ترنسکدینگ (تبدیل بین کدک‌ها)، حذف اکو، مدیریت jitter، فکس over IP و پشتیبانی از حالت‌های صوتی امن.

 مشخصات فنی کلیدی ماژول صدا سیسکو PVDM3-256
نام کامل: PVDM3-256 (256-channel PVDM3). (عدد 256 نشان‌دهندهٔ حداکثر کانال G.711 است).
رابط فیزیکی: 240-pin DIMM (نصب روی اسلات PVDM سه‌ام تصریح‌شده روی مادربورد).
حافظه DSP: 512-Mbit DDR SDRAM به‌ازای هر DSP (مشخصات ماژول).
ولتاژ/توان: 3.3 V، جریان حدود 1.47 A، توان ~4.85 W (مشخصات محصول).
اکو کنسلینگ: نرم‌افزاری مطابق ITU-T G.168 با پوشش تا 128 ms tail.

کاربرد عملی ماژول صدا سیسکو PVDM3-256
ماژول صدا سیسکو PVDM3-256 از کنفرانس، ترنسکدینگِ جهانی (any-to-any transcoding) و «transrating» پشتیبانی می‌کند. در عمل می‌توان روی همان ماژول هم تماس‌های معمولی و هم جلسات کنفرانس و نیز تبدیل بین کدک‌ها را اجرا کرد (با محدودیت منابع DSP که هنگام طراحی باید در نظر گرفته شود).
 ظرفیت کنفرانس (نمونه‌هایی که سیسکو گزارش کرده): تا 6 کنفرانس با 64 شرکت‌کننده در هر کنفرانس و یا 66 کنفرانس با 8 شرکت‌کننده (مقادیر واقعی وابسته به کدک و پیکربندی است). برای محاسبات دقیق‌تر و برای حالات امن/رمز شده به Q&A سیسکو مراجعه کنید.


نکات نصب و عملیات ماژول صدا سیسکو PVDM3-256
نصب: ماژول بر روی اسلات مادربورد قرار می‌گیرد و Hot-swap نیست برای نصب/حذف باید روتر خاموش شود و مادربورد از شاسی خارج شود (مستندات سیسکو). بنابراین برنامه‌ریزی زمان‌بندی نگهداری لازم است.
لزوم هماهنگی با سایر PVDM‌ها: روی مادربورد نباید PVDM2 و PVDM3 مخلوط شوند (یا در همان domain تداخلی ایجاد می‌شود) — مستندات نحوهٔ coexistence را توضیح می‌دهند؛ پس در صورت ارتقاء از PVDM2 به PVDM3 به این نکته توجه کنید.
محاسبهٔ ظرفیت واقعی: جدول‌های سیسکو عددِ «حداکثر کانال» را برای هر کلاس کدک می‌دهند؛ اما در عمل تعداد جلسات ترنسکدینگ، کنفرانس، یا تماس‌های رمز شده منابع بیشتری مصرف می‌کنند. برای طراحی دقیق از DSP calculator سیسکو یا تجربهٔ عملی/آزمایش استفاده کنید.


موارد کاربردی و توصیه‌های طراحی ماژول صدا سیسکو PVDM3-256
1. اگر شبکهٔ شما بر ترافیک G.711 تکیه دارد (مثلاً تماس داخلی با کیفیت بالا و پهنای باند کافی)، PVDM3-256 می‌تواند تا 256 کانال همزمان را پوشش دهد.
2. اگر هدف «حداکثر تراکم با کمترین مصرف بیت» است (مثلاً روی لینک‌های WAN محدود)، از کدک‌های G.729 استفاده کنید و ظرفیت طراحی را بر اساس عدد 192 کانال در نظر بگیرید.
3. برای سناریوهای ترکیبی (مثلاً هم تماس و هم کنفرانس و هم ترنسکدینگ)، منابع DSP را رزرو  کنید و در طراحی مقدار تبدیل/کنفرانس را لحاظ نمایید؛ در بسیاری از پیاده‌سازی‌ها ترکیب دو ماژول (مثلاً یک PVDM3-128 + یک PVDM3-128) هزینه/فضا و مدیریت بهتری ارائه می‌دهد.


 خلاصه ای از  ماژول صدا سیسکو PVDM3-256
ماژول صدا سیسکو PVDM3-256 یک ماژول 256-کاناله‌ی نسل سوم DSP از سیسکو برای روترهای ISR 2900/3900 است که با پشتیبانی از مجموعهٔ گسترده‌ای از کدک‌ها، کنفرانس، ترنسکدینگ، حذف اکو (G.168/128 ms) و قابلیت‌های صوتی امن، برای پیاده‌سازی VOIP با تراکم بالا در شعب یا مراکز کوچکتر طراحی شده است — اما نصب آن نیاز به خاموشی دستگاه و سازگاری نرم‌افزاری (IOS و لایسنس) دارد.

مشخصات فنی ماژول صدا سیسکو PVDM3-256

• Model: Cisco Voice Interface Module PVDM3-256

• Product Name: 256 CH High-Density Voice-& Video DSP Mod Spare

• Manufacturer Part Number: PVDM3-256

• Product Model: PVDM3-256

• Product Type: Voice Module

• Application / Usage: Voice

• Manufacturer: Cisco Systems

خلاصه کوتاه ماژول صدا سیسکو PVDM3-256
ماژول صدا سیسکو PVDM3-256 یک ماژول DSP (Packet Voice Digital Signal Processor) برای روترهای سری ISR G2 (معمولاً سری 2900 و 3900) است که برای ارائه خدمات صوتی پر‌تراکم مانند تماس‌های VoIP، کنفرانس، ترنسکدینگ (تبدیل کدک) و فکس over-IP طراحی شده است. این ماژول تا ۲۵۶ کانال صوتی در کدک‌های کم‌پیچیدگی (مثل G.711) را پشتیبانی می‌کند و برای محیط‌هایی که نیاز به پردازش همزمان تعداد زیادی تماس یا کنفرانس دارند مناسب است.


مشخصات فنی کلیدی ماژول صدا سیسکو PVDM3-256
نوع: ماژول PVDM3 (نسل سوم PVDM)، مدل PVDM3-256 (۲۵۶ کانال).
ظرفیت کانال (نمونه‌های عددی، بسته به پیچیدگی کدک):
کدک‌های کم‌پیچیدگی (مثلاً G.711 / clear-channel): تا 256 کانال.
کدک‌های متوسط (مثلاً G.729a, G.729ab, G.726, G.722, Fax Relay): تا 192 کانال.
کدک‌های با پیچیدگی بالا (مثلاً G.729, G.728, iLBC و Modem Relay): تا 120 کانال.


نکات پیاده‌سازی و محدودیت‌های ماژول صدا سیسکو PVDM3-256
سازگاری سخت‌افزاری: PVDM3 روی روترهای Cisco ISR سری 2900 و 3900 (نسل G2) پشتیبانی می‌شود؛ روی 2800/3800 پشتیبانی نمی‌شود. لازم است به تعداد اسلات PVDM در هر مدل توجه کنید (مثلاً 2901/2911 تا ۲ اسلات، 2921/2951 تا ۳ اسلات، 3925/3945 تا ۴ اسلات).
انتخاب کدک مهم است: همان‌طور که جدول کانال‌ها نشان می‌دهد، «تعداد تماس همزمان» بسیار وابسته به پیچیدگی کدک است. برای مثال اگر همه تماس‌ها G.711 باشند، از ظرفیت کامل ۲۵۶ کانال استفاده می‌کنید؛ اما با G.729 یا کدک‌های wideband ظرفیت کم‌تر می‌شود. هنگام طراحی ظرفیت، مخلوط کدک‌ها، نیاز به ترنسکدینگ و کنفرانس را لحاظ کنید.
مصرف توان و دما: ماژول‌ها گرچه کم‌مصرف‌تر از نسل قبل هستند، ولی در طراحی رک/روتر باید توان و تهویه مناسب رعایت شود. دیتاشیت مقادیر توان و بازه دمایی را دارد.

ماژول صدا سیسکو PVDM3-256
ماژول صدا سیسکو PVDM3-256 یک ماژول DSP (Packet Voice Digital Signal Processor)‌ با ظرفیت تا ۲۵۶ کانال برای روترهای سری ISR G2 (۲۹٠٠ و ۳۹٠٠) است. برای کنفرانس، ترنسکدینگ، ترنس‌ریتینگ، فکس (T.38) و دیگر پردازش‌های صوتی/ویدئویی با تراکم بالا طراحی شده و امکانات مدیریت کیفیت صوت و مصرف توان بهینه را دارد.

مشخصات ماژول صدا سیسکو PVDM3-256
نام کامل: Cisco PVDM3-256 — High-Density Packet Voice DSP Module.
نوع: PVDM3 (نسل سوم PVDM).

ظرفیت ماژول صدا سیسکو PVDM3-256
 کدک‌های کم‌پیچیدگی (مثلاً G.711): تا 256 کانال.
 کدک‌های متوسط (مثلاً G.729، G.726): تا 192 کانال.
 کدک‌های پیچیده/باند‌پهن یا وظایف سنگین DSP (مثلاً برخی پردازش‌های wideband/complex): حدود 120 کانال (بسته به ترکیب دقیق کدک‌ها و سرویس‌ها).
  این اعداد از جدول کانال‌های رسمی PVDM3 استخراج شده‌اند و در طراحی باید همیشه «ترکیب واقعی کدک‌ها» را لحاظ کرد.
کنفرانس و مثال‌های ظرفیت: مثال‌های رسمی شامل «تا ۳۰ کنفرانس هشت‌طرفه با کدک با‌کیفیت G.722» و «تا ۶۰ جلسهٔ امن iLBC TDM-IP» (مقادیر واقعی بسته به ترکیب و بار DSP تغییر می‌کند).
قابلیت‌ها (ویژگی‌های کلیدی): ترنسکدینگ یونیورسال، ترنس‌ریتینگ، میکسر کنفرانس، مدیریت jitter و VAD، اکو-کانسلینگ مطابق ITU-T G.168، پشتیبانی از فکس over-IP (T.38 و Fax Relay)، پشتیبانی از سرویس‌های صوتی امن (مثلاً SRTP-related processing بسته به پلتفرم).
مصرف توان و اندازه: توان نامی کوچک (مثلاً ~4.85W برای برخی ماژول‌های PVDM3)، وزن و ابعاد کوچک مطابق دیتاشیت (ابعاد و توان بسته به ورژن/مدل دقیق ممکن است متفاوت باشد).


سازگاری سخت‌افزاری و نرم‌افزاری ماژول صدا سیسکو PVDM3-256
پلتفرم‌های پشتیبانی‌شده: تمامی مدل‌های خانواده Cisco ISR G2 سری 2900 و 3900 (مثلاً 2901/2911/2921/2951 و 3925/3945 و نسخه‌های E).
تعداد اسلات PVDM در پلتفرم‌های معمول: نمونه رسمی: 2901 و 2911 هر کدام ۲ اسلات، 2921 و 2951 هر کدام ۳ اسلات، و 3925/3945 هر کدام۴ اسلات(برای مقیاس بیشتر می‌توان چند ماژول نصب کرد تا ظرفیت افزایش یابد). همیشه جدول پلتفرم را چک کنید.
نسخهٔ حداقل IOS برای پیکربندی PVDM3: معمولاً IOS 15.0(1)M یا بالاتر برای 2900/3900؛ برای برخی مدل‌های E ممکن است 15.1(1)T یا بالاتر مورد نیاز باشد — قبل از نصب، نسخهٔ IOS و image feature set (voice-capable) را تأیید کنید.


 نکات عملی طراحی و محدودیت‌ها ماژول صدا سیسکو PVDM3-256
1. ظرفیت واقعی برابر با «حداکثر تئوریک» نیست. وقتی تماس‌ها ترکیبی از کدک‌ها، کنفرانس‌ها و ترنسکدینگ باشند، بار DSP به سرعت بالا می‌رود؛ بنابراین همیشه برای ظرفیت طراحی بین ۱۵–۳۰٪ سربار (headroom) در نظر بگیرید.
2. کنفرانس و ترنسکدینگ «اعتبارات DSP» بیشتری مصرف می‌کنند. یک جلسه کنفرانس ۸-طرفه یا ترنسکدینگ بین کدک‌ها، به ازای هر جلسه معادل چندین کانال معمولی DSP مصرف می‌کند.جدول اعتبارها (credits) در دیتاشیت/مستندات Cisco موجود است و باید برای محاسبهٔ ظرفیت استفاده شود.
3. فکس و مودم: برای فکس حساس از T.38 استفاده کنید؛ مودم-relay و fax relay هر کدام بار DSP خاص خود را دارند. در شبکه‌های WAN با تأخیر بالا تست فکس را حتماً انجام دهید.
4. مصرف توان و تهویه: هر ماژول توان و گرمایی تولید می‌کند.
