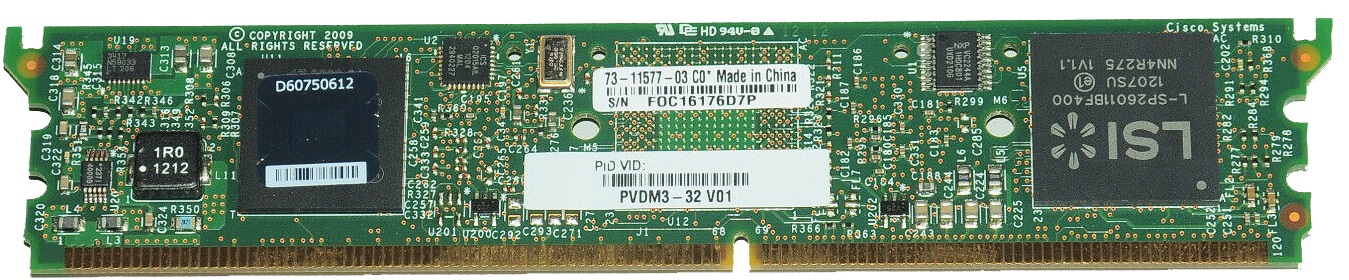

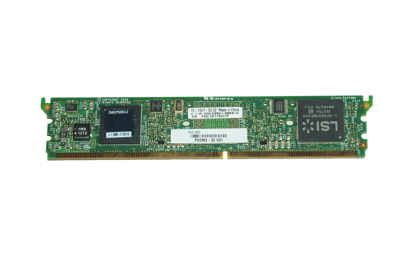

ماژول-صدا-سیسکو-PVDM3-32 Cisco PVDM3-32 Voice Interface Module

ماژول-صدا-سیسکو-PVDM3-32

ماژول صوتی سیسکو PVDM3-32 یک ماژول سختافزاری تخصصی از خانوادهDSP (پردازنده سیگنال دیجیتال) شرکت سیسکو سیستمز است که به منظور پردازش، فشردهسازی و بهینهسازی ترافیک رسانهای (صدا، ویدئو و داده) در پلتفرمهای روتر و سوئیچ سیسکو طراحی شده است. این ماژول یک جزء حیاتی برای فعالسازی سرویسهای ارتباطی بلادرنگ مانند VoIP (صدای روی پروتکل اینترنت)، ویدئو کنفرانس و انتقال فکس بر بستر IP (FoIP) محسوب میشود.

۱. تجزیه و تحلیل نام (PVDM3-32):
· PVDM: مخفف Packet Voice DSP Module (ماژول پردازنده سیگنال دیجیتال برای صدای بستهای).
· 3: نشاندهنده نسل سوم این خانواده از ماژولها است. این نسل نسبت به نسلهای قبلی (PVDM2 و PVDM) از کارایی، ظرفیت و الگوریتمهای فشردهسازی بهمراتب قویتری برخوردار است.
· 32: نشاندهنده ظرفیت کانال ماژول است. این عدد به این معنی است که این ماژول قادر به پشتیبانی همزمان از ۳۲ کانال صوتی با کدک رایج G.711 (بدون فشردهسازی) است. ظرفیت برای کدکهای فشرده دیگر متغیر خواهد بود.
۲. وظایف و عملکردهای اصلی (کاربردهای علمی):
این ماژول عملیات پردازشی سنگین مرتبط با رسانه را از واحد پردازش مرکزی (CPU) روتر جدا کرده و بر عهده میگیرد. وظایف کلیدی آن عبارتند از:

1. ترانس کدینگ (Transcoding):
   · تعریف: تبدیل دیجیتال یک جریان صوتی (یا ویدیویی) از یک فرمت کدک به فرمت دیگر.
   · مثال علمی: هنگامی که یک تلفن IP که فقط از کدک G.711 پشتیبانی میکند، بخواهد با یک دستگاه دیگر که فقط از کدک G.729 پشتیبانی میکند تماس برقرار کند، این دو دستگاه به دلیل تفاوت در الگوریتمهای کدکگذاری قادر به درک سیگنالهای یکدیگر نیستند. ماژول PVDM3-32 در اینجا به عنوان یک مترجم عمل میکند: جریان G.711 را دریافت، آن را decode کرده، سپس به فرمت G.729 encode میکند و برای مقصد ارسال مینماید. این فرآیند بدون DSPها غیرممکن است.
2. کنفرانس صوتی و تصویری (Conferencing):
   · تعریف: ترکیب چندین جریان رسانهای ورودی برای ایجاد یک جریان خروجی واحد که تمامی شرکتکنندگان در کنفرانس بتوانند یکدیگر را بشنوند و ببینند.
   · عملکرد: DSPهای روی ماژول، جریانهای دیجیتال تمامی شرکتکنندگان را دریافت، آنها را با هم مخلوط (Mix) کرده و یک جریان واحد برای هر کاربر ایجاد میکنند.
3. حذف پژواک (Echo Cancellation):
   · تعریف: حذف الکترونیکی پژواک صدا از خطوط تلفن.
   · عملکرد: الگوریتمهای پیشرفته DSP روی ماژول، الگوی پژواک را شناسایی کرده و آن را از سیگنال اصلی حذف میکنند تا کیفیت مکالمه حفظ شود.
4. فعالسازی سیگنالینگ (Signaling) و کدکگذاری:
   · پشتیبانی از پروتکلهای سیگنالینگ مانند SCCP (برای تلفنهای سیسکو) و SIP.
   · اجرای الگوریتمهای مختلف کدک صوتی (مانند G.711, G.729, G.722, G.726, iLBC) و ویدیویی.


 مشخصات فنی کلیدی ماژول-صدا-سیسکو-PVDM3-32
· ظرفیت کانال:
· حداکثر ۳۲ کانال با کدک G.711 (ULAW/ALAW)
· حداکثر ۱۶ کانال با کدک G.729
· ظرفیت برای کدکهای دیگر مانند G.722، G.726 و iLBC متفاوت است.
· پهنای باند رسانهای (Media Bus):
· از باس اختصاصی و پرسرعت Gigabit Media Bus استفاده میکند که نسبت به نسلهای قبلی پهنای باند بسیار بیشتری را برای ترافیک رسانهای فراهم میکند و از بروز گلوگاه در شبکههای پرترافیک جلوگیری مینماید.
· سختافزار: مبتنی بر تراشههای DSP پیشرفته و بهینهشده برای پردازش سیگنال.
· ماژولهای سازگار: این ماژول بر روی اسلاتهای داخلی (Internal Service Module Slot) روترهای سری ISR G2 (نسل دوم روترهای سرویسدهیکننده) مانند سریهای 2900 و 3900 و همچنین برخی از پلتفرمهای نسل بعدی قابل نصب است.
· مثال: روترهای Cisco 3925، 3945، 2951 و 2921.
ماژول صوتی سیسکو PVDM3-32 یک جزء داخلی در روترهای لبه (Edge Router) یا هسته مرکز داده است. هنگامی که روتر به عنوان دروازه صوتی (Voice Gateway) یا سرور کنفرانس (Conference Bridge) عمل میکند، وجود این ماژول برای پردازش ترافیک رسانهای ضروری است.

جمع بندی نهایی ماژول-صدا-سیسکو-PVDM3-32
ماژول صوتی سیسکو PVDM3-32 یک کارت پردازشگر سیگنال دیجیتال نسل سوم با ظرفیت ۳۲ کانال صوتی است که نقش یک موتور پردازش رسانهای را در روترهای سیسکو ایفا میکند. وظیفه اصلی آن انجام عملیات پیچیده و سنگین محاسباتی مانند ترانسکدینگ، کنفرانس و حذف پژواک است تا امکان برقراری ارتباطات بلادرنگ باکیفیت (صدا و تصویر) بر بستر شبکههای IP (IP Networks) فراهم شود. این ماژول با آزاد کردن بار پردازشی از روی CPU روتر، به بهینهسازی عملکرد کلی سیستم و مقیاسپذیری سرویسهای یکپارچه ارتباطی کمک شایانی مینماید.

تعریف کلی ماژول-صدا-سیسکو-PVDM3-32
ماژول صوتی سیسکو PVDM3-32 یک ماژول پردازشگر سیگنال دیجیتال (DSP) با چگالی بالا است که برای افزودن قابلیت‌های صوتی و چندرسانه‌ای (تماس‌های صوتی/ویدئویی، کنفرانس، ترنسکدینگ و مدیریت کیفیت صدا) به روترهای سری Cisco ISR 2900 و 3900 طراحی شده است.


 مشخصات فنی کلیدی ماژول-صدا-سیسکو-PVDM3-32
ظرفیت کانال: حداکثر ۳۲ کانال در کدک G.711 (تعداد واقعی کانال‌ها با کدک‌های فشرده‌تر کمتر می‌شود).
کدک‌های پشتیبانی‌شده (نمونه): G.711, G.729a/ab, G.726, G.722, iLBC و مشابه‌ها. (توجه: پشتیبانیِ دقیق کدک‌ها بسته به نسخهٔ نرم‌افزار و پیکربندی ممکن است متفاوت باشد).
قابلیت‌های پردازشی: ترنسکدینگ (تبدیل بین کدک‌ها)، ترنس‌ریتینگ، میتینگ/ترمینیشن رسانه (MTP)، و پشتیبانی از عملکردهای کنفرانس و مدیریت کیفیت صوتی.
فرم فکتور و سری‌ها: ماژول در همان فاکتور قرار می‌گیرد و برای خانواده‌های ISR 2900/3900 طراحی و تست شده است.


 سازگاری، ارتقا و نکات اجرایی ماژول-صدا-سیسکو-PVDM3-32
امکان ارتقا (factory upgrade): برخی مدل‌ها (مثلاً PVDM3-32) قابلیت ارتقا به چگالی‌های بالاتر از طریق فرایند کارخانه‌ای یا کد ارتقا دارند؛ این موضوع در مستندات فروش/فناوری ذکر شده است.
مصرف منابع و برنامه‌ریزی کانال: «تعداد کانال» یک عدد ثابت نیست — هر کدک بار پردازشی متفاوتی دارد؛ برای محاسبهٔ ظرفیت واقعی باید نوع کدک و سایر قابلیت‌های هم‌زمان (مانند کنفرانس یا ترنسکدینگ) را در نظر گرفت.


تحلیل ویژگی‌های کلیدی ماژول-صدا-سیسکو-PVDM3-32
این ماژول نه یک قطعهٔ ساده، بلکه یک «موتور پردازش رسانه‌ای» (Media Processing Engine) تخصصی است. ویژگی‌های آن را می‌توان در چند محور اصلی و متمایز دسته‌بندی نمود:

۱. ویژگی معماری: پردازش تخصصی و تفکیک بار (Specialized Processing & Offloading)
· ماهیت علمی: این ماژول بر پایهٔ ریزپردازنده‌های DSP (پردازنده سیگنال دیجیتال) طراحی شده است. برخلاف CPUهای همه‌منظوره، معماری DSPها برای اجرای سریع و همزمان عملیات ریاضیاتی تکراری و سنگین (مانند تبدیلات فوریه و کانولوشن) که هستهٔ اصلی پردازش سیگنال هستند، بهینه‌سازی شده‌اند.
· نتیجه عملی: با تفکیک وظایف پردازش رسانه‌ای از CPU اصلی روتر، از ایجاد گلوگاه پردازشی (Bottleneck) جلوگیری می‌کند. این امر باعث می‌شود روتر بتواند همزمان وظایف اصلی خود مانند مسیریابی (Routing) و سوئیچینگ (Switching) را با حداکثر کارایی انجام دهد، بدون آنکه کیفیت مکالمات صوتی/تصویری تحت تأثیر قرار گیرد.
۲. ویژگی عملکردی: چابکی در تبدیل رسانه (Media Agility)

این ماژول تنها یک سخت‌افزار ساده برای پشتیبانی از صدا نیست، بلکه قابلیت‌های پیچیده‌ای را فراهم می‌کند:
· ترانس‌کدینگ پویا (Dynamic Transcoding):
 · تعریف غیرتکراری: عمل «ترجمه دیجیتال بلادرنگ» بین زبان‌های مختلف (کدک‌های) صوتی و تصویری.
 · کاربرد: امکان گفت‌وگوی بی‌وقفه بین دستگاه‌هایی را فراهم می‌کورد که به دلیل محدودیت پهنای باند یا قابلیت‌های سخت‌افزاری، از استانداردهای کدک متفاوتی استفاده می‌کنند (مانند تبدیل G.711 به G.729). بدون این قابلیت، این دستگاه‌ها قادر به درک یکدیگر نیستند.
·  کنفرانس (Conference Mixing):
 · تعریف علمی: این ماژول قادر است چندین جریان صوتی دیجیتال ورودی را دریافت، آن‌ها را به صورت دیجیتال با هم ترکیب (Mix) کرده و یک خروجی یکپارچه برای هر شرکت‌کننده ایجاد کند. این فرآیند بسیار پیچیده‌تر از یک ادغام ساده است و نیازمند هم‌زمان‌سازی و پردازش حجم زیادی از داده است.
۳. ویژگی فنی کمّی: ظرفیت و پهنای باند (Quantitative Capacity & Bandwidth)
· ظرفیت کانال شرطی (Conditional Channel Capacity): عدد "32" نشان‌دهنده حداکثر ظرفیت تحت یک شرایط خاص (کدک G.711) است. این ظرفیت با تغییر الگوریتم کدک، به طور پویا تغییر می‌کند. برای مثال:
 · 32 کانال با کدک G.711 (پیچیدگی محاسباتی پایین، پهنای باند بالا).
 · 16 کانال با کدک G.729 (پیچیدگی محاسباتی بالاتر، پهنای باند پایین‌تر).
 · این ویژگی نشان‌دهنده تخصیص منابع پردازشی پویا توسط DSPها است.
· گذرگاه رسانه‌ای گیگابیتی (Gigabit Media Bus):
 · این ویژگی، یک پیشرفت کلیدی نسل سوم (PVDM3) نسبت به نسل‌های قبل است. این یک کانال ارتباطی پرسرعت اختصاصی بین ماژول و دیگر بخش‌های روتر است که از ایجاد گلوگاه در انتقال داده‌های رسانه‌ای حتی در شرایط بار زیاد جلوگیری می‌کند.
۴. ویژگی کیفی: بهینه‌سازی ارتباط (Quality Enhancement)
· حذف‌کننده پژواک پیشرفته (Advanced Echo Cancellation): این ماژول تنها پژواک را حذف نمی‌کند، بلکه الگوریتم‌هایی برای شناسایی و حذف پژواک متغیر با زمان دارد که می‌تواند به دلیل تغییر در تاخیر شبکه ایجاد شود.
· کاهش نویز (Noise Reduction): به صورت فعال نویزهای زمینۀ (Background Noise) مانند صدای باد یا فن را فیلتر می‌کند تا وضوح مکالمه افزایش یابد.
۵. ویژگی استقرار: یکپارچه‌سازی و چگالی (Integration & Density)
·ماژول صوتی سیسکو PVDM3-32 به صورت یک کارت داخلی بر روی برد اصلی روترهای سری ISR G2 (مانند 2900 و 3900) نصب می‌شود. این امر باعث می‌شود راه‌حلی فشرده (Compact) و یکپارچه (Integrated) باشد که نیاز به دستگاه خارجی جداگانه برای پردازش صدا (مانند یک سرور مستقل) را مرتفع می‌سازد.

Voice Interface Module Cisco PVDM3-32
با وجود اینکه Cisco اولین شرکتی نبود که Router طراحی و تولید می‌کرد، اولین شرکتی بود که یک Router چند پروتکل موفق تولید می‌کرد که اجازهٔ ارتباط بین پروتکل‌های مختلف شبکه را می‌دهد. از زمانی که پروتکل اینترنت (IP) به یک استاندارد تبدیل شد، اهمیت Routerهای چند پروتکل کاهش یافت. امروزه بزرگ‌ترین روتر های Cisco طراحی شده‌اند تا بسته‌های IP و فریمهای MPLS را هدایت کنند.

مشخصات فنی ماژول-صدا-سیسکو-PVDM3-32

- Maximum Number of Channels in Low-Complexity Codecs: 32
- DSP external memory: 512-megabit double-data-rate (DDR) synchronous dynamic random access memory (SDRAM) for each DSP
- DSP: Multicore DSP technology
- Interface: 240-pin dual-inline-memory-network module (DIMM) interface Designed For: Cisco 2901, 2911, 2921, 2951, 3925, 3925E, 3945, 3945E
- Echo cancellation: Software echo cancellation compliant with ITU-T G.168, with 128-ms tail coverage
- Voltage: 3.3V
- Current: 1.47A
- Power: 4.85W
- Operating temperature: -41 to 131°F (-5 to 55°C)
