ماژول فیبر نوری سیسکو QSFP-40G-SR-BD Cisco QSFP-40G-SR-BD Fiber Optic Transceiver Module

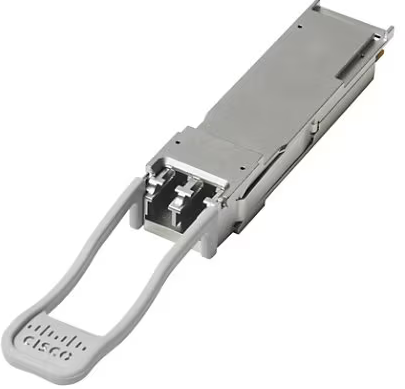

ماژول فیبر نوری سیسکو QSFP-40G-SR-BD



ماژول فیبر نوری سیسکو QSFP-40G-SR-BD یک ماژول فیبر نوری سیسکو QSFP-40G-SR-BD با فناوری Bi-Di (دوبلِکس دوطرفه) از خانوادهٔ Cisco است که ۴۰ گیگابیت بر ثانیه را روی دو رشتهٔ فیبر چند‌حالته (duplex MMF) و با کانکتورهای LC انتقال می‌دهد. طراحی‌شده برای «مهاجرت ۱۰G→۴۰G» بدون نیاز به کابل‌کشی MTP/MPO جدید.

ماژول فیبر نوری سیسکو QSFP-40G-SR-BD هست و چگونه کار می‌کند؟
«Bi-Di» یعنی هر رشتهٔ فیبر هم برای ارسال و هم برای دریافت استفاده نمی‌شود؛ بلکه ماژول از دو طول‌موج متفاوت استفاده می‌کند: یکی برای ارسال از سوئیچ A به B و دیگری برای ارسال از B به A. در QSFP-40G-SR-BD هر مسیر نوری حامل ۲۰ گیگابیت است و مجموعاً ۴۰ گیگابیت دوطرفه ایجاد می‌شود. این کار اجازه می‌دهد ۴۰G را روی همان کابل‌کشی دو رشته‌ای LC duplex که برای 10G استفاده می‌شد برقرار کنیم.


 مشخصات فنی کلیدی ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
فرمت: QSFP (QSFP+ / QSFP28 سازگار بسته به SKU).
استاندارد/پروتکل: 40G Ethernet (IEEE 802.3ba / QSFP MSA compliant).
فیزیک نوری: Bi-Directional over duplex MMF (LC duplex) ، دو کانال نوری در بازهٔ تقریباً 832–918 nm (دو طول‌موج مجزا).
برد: ~100 متر روی OM3 و 150 متر روی OM4
توان مصرفی: معمولاً در حدود ~3.0–3.5 W (متغیر با PID).


 کاربردهای عملی و «خاص» ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
مهاجرت 10G→40G بدون بازکابل‌کشی: وقتی دیتاسنتر یا لینک‌های aggregation قبلاً با duplex LC MMF برای 10G سیم‌کشی شده‌اند و نمی‌خواهید به MPO/MTP منتقل یا کابل را عوض کنید. QSFP-40G-SR-BD به‌سرعت ۴۰G را روی همان زوج LC فراهم می‌کند.
uplinkهای جمع‌وجور در رک/توپولوژی‌های تنگ: جایگزینِ مقرون‌به‌صرفه برای ایجاد لینک‌‌های ۴۰G بدون تغییر‌ِ گسترده زیرساخت.

 فرق با ماژول‌های SR4 (MPO/MTP) و محدودیت‌ها
SR4 (MPO/MTP): از ۱۲ رشته (parallel) استفاده می‌کند و معمولاً از حالت 4×10G breakout پشتیبانی می‌کند (با کابل‌کشی MTP).
SR-BD (BiDi / LC duplex): از دو رشته LC استفاده می‌کند و معمولاً پشتیبانی مستقیم 4×10G breakout ندارد — یعنی اگر نیاز به «تقسیم» یک ۴۰G به چهار پورت 10G دارید، SR4 یا ماژول‌های مخصوص breakout مناسب‌ترند. (در عمل بعضی سوئیچ‌ها/کابل‌ها روش‌هایی برای breakout فراهم می‌کنند ولی SR-BD به‌طور ذاتی برای جلو‌گیری از بازکابل‌کشی طراحی شده نه برای breakout).

نکات عملی برای استقرار ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
1. بررسی سازگاری سوئیچ/پِلتفرم: مطمئن شو QSFP پورتِ سوئیچِ تو از QSFP-BiDi و PID مربوط به Cisco پشتیبانی می‌کند (برخی سوئیچ‌ها فقط با ماژول‌های سازنده کامل توافق دارند).
2. نوع فیبر: از OM3 یا OM4 multimode duplex LC استفاده کن؛ برای فاصله‌های اعلام‌شده OM4 بهتر است.
3. پچ‌کوردها و پلاریته: از پچ‌کورد LC duplex مرغوب و با پلاریته صحیح استفاده کن؛ BiDi طول‌موج‌ها را زوج می‌کند، پس پلاریتهٔ نادرست باعث افت لینک می‌شود.
4. درستی لینک/بودجه نوری: قبل از کارگذاری در تولید، link budget و افت اتصال (insertion loss) را بسنج؛ BiDiها معمولاً حساسیت‌تری نسبت به افت‌های غیرهمسان دارند.
5. DOM/DDM مانیتورینگ: استفاده از Diagnostics برای بررسی توان Tx/Rx و خطاها در راه‌اندازی به تشخیص مشکلات کمک می‌کند.


 مزایا و معایب کلیدی ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
 امکان استفاده از کابل‌کشی ۲-رشته‌ای LC موجود → صرفه‌جویی در هزینه و زمانِ بازکابل‌کشی.
 پیکربندیِ ساده و hot-pluggable؛ مناسب برای ارتقاهای سریع.
معایب / محدودیت‌ها:
بردِ کوتاه (OM3/OM4 محدودهٔ صدها متر)، مناسب فقط برای short-reach داخل رک/ساختمان.
معمولاً پشتیبانی مستقیم breakout 4×10G ندارد، اگر نیاز به تقسیم ۴۰G به چهار 10G دارید، باید SR4 یا راه‌حل breakout جداگانه را انتخاب کنید.

 خلاصهٔ یک خط ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
ماژول فیبر نوری سیسکو QSFP-40G-SR-BD یک ماژول فیبرِ QSFP برای 40GbE است که با فناوری Bi-Di و کانکتور LC duplex طراحی شده تا ۴۰ گیگابیت را روی همان کابل‌کشی چندحالتهٔ دو-رشته (OM3/OM4 LC duplex)ِ موجود منتقل کند — ایده‌آل برای مهاجرت سریع از 10G به 40G بدون بازکابل‌کشی MPO/MTP.


 توضیح علمیِ ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
ماژول‌های Bi-Di دو طول‌موج مختلف را روی هر یک از دو رشتهٔ duplex استفاده می‌کنند: در هر طرفِ لینک یک موج خاص ارسال و موج دیگر دریافت می‌شود. در QSFP-40G-SR-BD هر «رشته» نوری عملاً حاملِ ۲۰Gb/s است و مجموعِ دو رشته ۴۰Gb/s می‌شود، بنابراین نیازی به کابل‌های چندفیبر MPO برای ۴×10G یا SR4 نیست و می‌توان از کابل‌کشی LC دوبرابر (duplex) بهره برد.


 مشخصات رسمی و عددی ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
نرخ: aggregate 40 Gbps (2×20 Gb/s optical lanes).
کانکتور: LC duplex (نه MPO/MTP).
نوع فیبر: multimode fiber (MMF) ، معمولاً OM3 / OM4.
برد مرجع: ≈ 100 m روی OM3 و 150 m روی OM4 (مقادیر مرجع محصول؛ بسته به PID ممکن است کمی متفاوت باشد).
طول‌موج‌ها: Bi-Di معمولاً در بازهٔ ~832–918 nm (دو طول‌موج متفاوت برای هر جهت).
ویژگی‌های عملیاتی: hot-pluggable، DDM/DOM برای مانیتورینگ Tx/Rx، مصرف توان حدود 3–3.5 W.


کاربردهای ماژول فیبر نوری سیسکو QSFP-40G-SR-BD (چه‌وقت از این ماژول استفاده می‌شود)
1. مهاجرت سریع 10G → 40G
  وقتی زیرساخت فیبر در دیتا‌سنتر یا میان رک‌ها با LC duplex برای 10G کشیده شده و نمی‌خواهید کابل‌کشی را تغییر دهید، با SR-BD می‌توانید ۴۰G را روی همان دو رشته برقرار کنید و هزینه و زمان بازکابل‌کشی MPO را حذف کنید.
2. uplink / aggregation بین سوئیچ‌ها در دیتاسنترهای کوچک-متوسط
  لینک‌های aggregation که نیاز به افزایش ظرفیت دارند اما فضای کابل‌کشی یا مهارت مدیریت MPO را ندارند، از SR-BD سود می‌برند.
3. چیدمان‌هایی با محدودیت فضای کابل یا زمان‌بندی اجرایی سخت
  در پروژه‌هایی که downtime یا تغییرات فیزیکی گسترده باید کمینه شود، SR-BD گزینهٔ عملی و سریع برای ارتقا پهنای باند است.


 تفاوتِ کلیدی با QSFP-40G-SR4 و نکتهٔ breakout
SR4 (MPO/MTP): از ۴×10G روی ۱۲-core parallel MPO استفاده می‌کند و به‌صورت ذاتی قابلیت breakout به 4×10G را دارد.
SR-BD (Bi-Di LC): از دو رشتهٔ duplex LC استفاده می‌کند و هدفش «استفاده از کابل‌کشی ۱۰G موجود» است؛ معمولاً مستقیم قابل breakout ۴×10G نیست، اگر هدف تقسیم ۴۰G به چهار 10G است، SR4 یا ماژول‌های breakout مناسب‌ترند.


جمع‌بندیِ ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
اگر می‌خواهید بدون بازکابلی‌کشی (بدون MPO/MTP) ظرفیت لینک‌های داخل رک یا بین رک‌ها را از 10G به 40G ارتقا دهید،ماژول فیبر نوری سیسکو QSFP-40G-SR-BD یک راهکار علمی و اقتصادی است: استفاده از LC duplex، برد مناسب برای OM3/OM4 در داخل دیتاسنتر، مصرف توان پایین و نصب ساده. اما اگر نیاز به breakout 4×10G یا لینک‌های طولانی‌تر دارید، باید به SR4 یا ماژول‌های دیگری فکر کنید و قبل از پیاده‌سازی، سازگاری سوئیچ و تست link-budget را حتماً انجام دهید.

ویژگی‌های فنی و عملی ماژول فیبر نوری سیسکو QSFP-40G-SR-BD
خلاصهٔ یک‌خطی: ماژول QSFP-40G-SR-BD یک ترنسسیور QSFP برای 40GbE با فناوری Bi-Di است که از دو لِین نوری ۲۰Gb/s روی دو رشتهٔ duplex MMF (LC) استفاده می‌کند تا ۴۰Gb/s را بدون نیاز به کابل‌کشی MPO برقرار کند.

 ۱) ویژگی‌های نوری و عملکردی
نرخ تجمعی (aggregate): 40 Gbps (دو لِین مستقل × 20 Gb/s).
کانکتور: LC duplex (پچ‌کوردهای استاندارد LC/LC).
نوع فیبر پیشنهادی: Multimode Fiber، معمولاً OM3 یا OM4.
برد مرجع: حدود 100 متر روی OM3 و حدود 150 متر روی OM4 (برد واقعی تابع کیفیت کابل، اسپلیس‌ها و کانکتورهاست).
طول‌موج: دو طول‌موج مجزا برای دو جهت لینک
حساسیت به افت: Bi-Diها معمولاً حساس‌تر به افت نامتقارن و insertion loss نسبت به ماژول‌های parallel هستند.

 ۲) ویژگی‌های الکتریکی و مکانیکی
فرم‌فکتور: QSFP (hot-pluggable).
مصرف توان: معمولاً در محدودهٔ ~3.0–3.5 وات (بسته به PID و شرایط عملیاتی).
ابعاد/وزن: استاندارد QSFP (قابل نصب در پورت‌های QSFP سوئیچ/روتر).
دمای عملیاتی معمول: محدودهٔ تجاری (مثلاً ~0 تا 70 °C)، مقادیر دقیق وابسته به مدل و PID است.
استانداردها / MSA: سازگار با فرم‌فکتور QSFP MSA و مشخصات 40G Ethernet.

 ۳) قابلیت‌های مدیریتی و نظارتیDDM / DOM:پشتیبانی از Diagnostics (مانیتورینگ توان Tx/Rx، دمای ماژول، جریان لیزر، ولتاژ تغذیه).
EEPROM شناسه: اطلاعات پارت‌نامبر، شماره سریال، کد کارخانه و پارامترهای عملکرد در حافظهٔ ماژول (قابل خواندن توسط سوئیچ).
Hot-pluggable: امکان نصب/تعویض در شرایط سرویس (در صورت پشتیبانی سخت‌افزار میزبان).


 ۴) ویژگی‌های عملیاتی و کاربردی فیبر نوری سیسکو QSFP-40G-SR-BD
مهاجرت 10G→40G بدون بازکابل‌کشی: اصلی‌ترین کاربرد؛ استفاده از کابل‌کشی LC duplex موجود برای افزایش ظرفیت به 40G.
استقرار سریع/کم-ریسک: مناسب وقتی که زمان یا بودجه برای اجرای MPO/MTP یا بازکابل‌کشی وجود ندارد.
مناسب برای: uplink‌ بین سوئیچ‌ها، aggregation داخل رک یا بین رک در دیتاسنترهای کوچک تا متوسط.


 ۵) سازگاری و محدودیت‌های فیبر نوری سیسکو QSFP-40G-SR-BD
سازگاری پورت/سوییچ: باید با پارت‌نامبر (PID) و فهرست سازگاری میزبان چک شود؛ بعضی پلتفرم‌ها فقط با PIDهای تاییدشده کار می‌کنند.
عدم پشتیبانی breakout ذاتی: معمولاً امکان تقسیم مستقیم 40G به 4×10G بصورت native وجود ندارد؛ اگر نیاز به 4×10G دارید، SR4 (MPO) یا مبدل breakout لازم است.
محدودیت فاصله: مناسب short-reach داخل ساختمان؛ برای لینک‌های طولانی‌تر باید ماژول‌های single-mode یا دیگر استانداردها را در نظر گرفت.
حساسیت به پلاریته/کانکشن: پلاریتهٔ صحیح پچ‌کوردها و پچ‌پنل‌ها حیاتی است؛ پلاریتهٔ نادرست یا افت نامتقارن باعث از کار افتادن لینک می‌شود.


۶) نکات طراحی و استقرار فیبر نوری سیسکو QSFP-40G-SR-BD
محاسبه link-budget: افت کانکتورها، پچ‌پنل و اسپلیس‌ها را در بودجه نوری لحاظ کنید؛ برای Bi-Di تضمین حداقل margin ضروری است.
استفاده از پچ‌کوردهای با کیفیت و کنترل پلاریته: از کابل‌ها و کانکتورهای با مشخصات OM3/OM4 مرغوب استفاده کنید.
تست میدانی قبل از تولید: اندازه‌گیری insertion loss، Tx/Rx power و BER/loopback توصیه می‌شود.
مانیتورینگ DOM پس از نصب: برای تشخیص افت توان یا افزایش دما که می‌تواند عملکرد لینک را تهدید کند.


 ۷) مزایای کلیدی فیبر نوری سیسکو QSFP-40G-SR-BD
 ارتقای سریع پهنای باند روی کابل‌کشی LC موجود، کاهش هزینه و زمان اجرای پروژه، نصب ساده و مانیتورینگ فعال.


 ۸) معایب کلیدی فیبر نوری سیسکو QSFP-40G-SR-BD
برد محدود نسبت به single-mode، حساسیت بالاتر به افت و پلاریته، و نبود breakout ذاتی برای تقسیم به 4×10G.


جمع‌بندی در مورد فیبر نوری سیسکو QSFP-40G-SR-BD:  مجموعه‌ای از ویژگی‌های عملی و فنی را ارائه می‌دهد که آن را برای مهاجرت سریع 10G→40G در داخل دیتاسنترها ایده‌آل می‌کند؛ با این حال، طراحی لینک باید با دقت (link-budget، پلاریته و سازگاری PID) ارزیابی و پیش از تولید تست شود تا از عملکرد پایدار و بدون خطا مطمئن شوید.


مقایسه ویژگی های  فیبر نوری سیسکو QSFP-40G-SR-BD

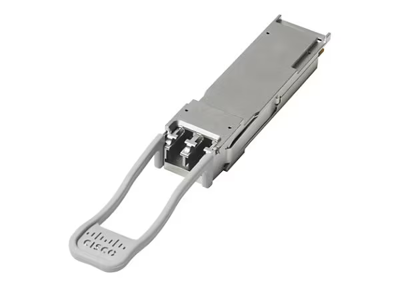

ماژول فیبر نوری Cisco QSFP-40G-SR-BD

ماژول فیبر نوری سیسکو با پارت نامبر QSFP-40G-SR-BD دارای کیفیت ساخت عالی بوده و در ابعاد 73*17*12میلی متر تولید شده و در بازار تجهیزات شبکه با قیمت مقرون به صرفه عرضه می رگدد. این ماژول فیبر نوری دارای طول موج 850 نانومتر بوده و از حداکثر فاصله 100 متر برخوردار است. ماژول فیبر نوری سیسکو مجهز به استاندارد IEEE 802.3ba است و دارای کانکتور LC بهره می برد.


مشخصات فنی ماژول فیبر نوری سیسکو QSFP-40G-SR-BD :

• نام محصول: QSFP-40G-SR-BD
• ابعاد: 12*17*73 میلی متر
• نرخ انتقال اطلاعات: 40 گیگابیت بر ثانیه
• نوع ماژول: SFP
• نوع تکنولوژی ارتباطی: Wired
• طول موج: 850 نانومتر
• حداکثر فاصله: 100 متر
• نوع فیبر: MMF
• نوع کانکتور: Dual LC
• استاندارد: IEEE 802.3ba

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
