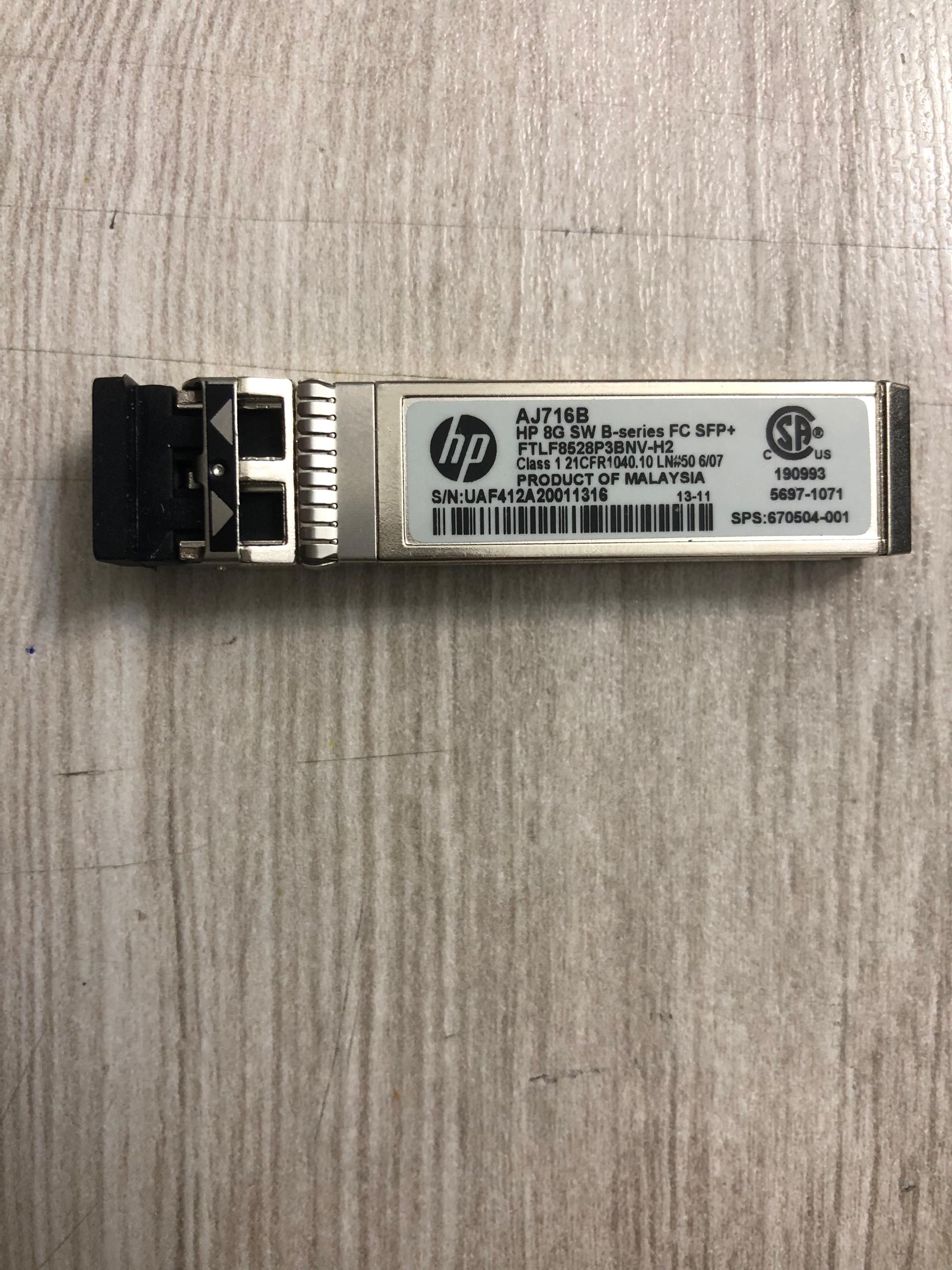

ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP HPE AJ716B 8G SW B-series FC SFP+ Fiber Optic Module

ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP

ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP یک فرستنده–گیرنده نوری (Optical Transceiver) از نوع SFP+است که برای ارتباطات Fibre Channel با سرعت ۸ گیگابیت بر ثانیه (8Gb FC) در زیرساخت‌های شبکه ذخیره‌سازی (SAN) طراحی شده است. این ماژول به‌طور اختصاصی در تجهیزات HPE B-series (مبتنی بر فناوری Brocade) مورد استفاده قرار می‌گیرد و برای اتصال سوئیچ‌ها، استوریج‌ها و سرورها در محیط‌های سازمانی و مراکز داده به‌کار می‌رود.

 تعریف فنی و علمی ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP
AJ716B یک ماژول Short Wavelength (SW) مبتنی بر فیبر نوری چندحالته (Multimode Fiber) است که داده‌ها را با استفاده از پروتکل Fibre Channel منتقل می‌کند. این ماژول برخلاف ماژول‌های اترنت، به‌طور خاص برای تبادل داده‌های ذخیره‌سازی با تأخیر بسیار کم، پایداری بالا و خطای حداقلی طراحی شده است.

مشخصات فنی کلیدی ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP
سرعت انتقال: 8Gb/s Fibre Channel
نوع ماژول: SFP+
استاندارد ارتباطی: 8G FC (سازگار با 4G و 2G FC)
نوع فیبر: Multimode (MMF)
طول موج کاری: 850 نانومتر
حداکثر فاصله انتقال:
 تا 150 متر روی OM3
 تا 190 متر روی OM4
کانکتور: LC Duplex
قابلیت Hot-Plug: دارد
سازگاری: سوئیچ‌ها و تجهیزات HPE B-series (Brocade-based)

 کاربردهای عملی ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP
 اتصال سوئیچ‌های Fibre Channel در شبکه‌های SAN
 ارتباط بین سرورها و استوریج‌ها در مراکز داده
  استفاده در محیط‌های مجازی‌سازی و پایگاه‌داده‌های حساس
  پیاده‌سازی لینک‌های پرسرعت و پایدار ذخیره‌سازی سازمانی

 مزایای تخصصی ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP
 پایداری بسیار بالا در انتقال داده‌های ذخیره‌سازی
 تأخیر بسیار کم نسبت به ارتباطات مبتنی بر IP
سازگاری کامل با اکوسیستم HPE B-series
 کاهش خطا و از دست رفتن داده در عملیات I/O
مناسب برای بارهای کاری حیاتی (Mission-Critical)

 تفاوت ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP   با ماژول‌های اترنت
این ماژول برای Fibre Channel SAN طراحی شده و قابل استفاده برای شبکه اترنت نیست. هدف آن انتقال داده‌های بلوکی ذخیره‌سازی با دقت و قابلیت اطمینان بالا است، نه ترافیک عمومی شبکه.

 جمع‌بندی ماژول فیبر نوری +HPE AJ716B 8G SW B-series FC SFP
ماژول HPE +AJ716B 8G SW B-series FC SFP یک راهکار تخصصی، علمی و سازمانی برای ایجاد ارتباطات پرسرعت Fibre Channel در شبکه‌های ذخیره‌سازی است. این ماژول با تمرکز بر پایداری، تأخیر کم و سازگاری سخت‌افزاری کامل، نقش کلیدی در زیرساخت‌های SAN حرفه‌ای و مراکز داده ایفا می‌کند.

خلاصه مشخصات ماژول HPE AJ716B 8G SW B-Series FC SFP+
نوع: ماژول فیبر کانال (Fibre Channel SFP+)
سرعت: ‌8Gbps (8G FC)
طول موج: ‌850 نانومتر (Short Wave)
فیبر: مولتی‌مد (MMF)
کانکتور: LC دوبلکس
برد: تا حدود ‌150 متر روی OM3 (تا 300 متر در شرایط ایده‌آل)
توان مصرفی: کمتر از 1.2W
سازگار با: تجهیزات HPE B-Series (سوئیچ‌ها و SAN)

کاربردهای ماژول HPE AJ716B 8G SW B-Series FC SFP+
ماژول HPE AJ716B یک ترنسیور نوری تخصصی برای ارتباطات Fibre Channel با سرعت 8Gb/s است که به‌طور خاص در زیرساخت‌های شبکه ذخیره‌سازی (SAN) مبتنی بر تجهیزات HPE B-Series (Brocade) به کار می‌رود. کاربردهای آن ماهیت عملیاتی، حیاتی و کاملاً سازمانی دارند.

 کاربردهای اصلی و تخصصی ماژول HPE AJ716B 8G SW B-Series FC SFP+
 1. ایجاد لینک Fibre Channel بین سوئیچ‌های SAN
این ماژول برای اتصال FC Switch به FC Switch در توپولوژی‌های Core–Edge یا Fabric SAN استفاده می‌شود و امکان تبادل پایدار داده‌های ذخیره‌سازی را با حداقل تأخیر فراهم می‌کند.
 2. اتصال سرور به شبکه ذخیره‌سازی (Host to SAN)
در سرورهایی که دارای HBA Fibre Channel هستند، AJ716B نقش رابط نوری بین سرور و سوئیچ SAN را ایفا می‌کند و انتقال داده‌های بلوکی را با اطمینان بالا انجام می‌دهد.
 3. ارتباط مستقیم با تجهیزات ذخیره‌سازی (Storage Connectivity)
این ماژول برای اتصال Arrayهای ذخیره‌سازی، Disk Shelfها و Storage Controllerها به سوئیچ‌های Fibre Channel استفاده می‌شود و پایه ارتباطات I/O در دیتاسنتر را تشکیل می‌دهد.
 4. پشتیبانی از بارهای کاری حیاتی (Mission-Critical Workloads)
در محیط‌هایی مانند: پایگاه‌های داده سازمانی، سیستم‌های ERP، زیرساخت‌های بانکی و مالی، سیستم‌های مجازی‌سازی پیشرفته
 ماژول HPE AJ716B 8G SW B-Series FC SFP+ به دلیل پایداری لینک و نرخ خطای پایین به‌طور گسترده به کار می‌رود.
 5. استفاده در مراکز داده با الزامات تأخیر پایین
در دیتاسنترهایی که Latency عامل کلیدی است، مانند محیط‌های مجازی‌سازی و ذخیره‌سازی اشتراکی، این ماژول امکان ارتباط سریع و قابل پیش‌بینی را فراهم می‌کند.
 6. پیاده‌سازی لینک‌های کوتاه‌برد با فیبر چندحالته
به‌عنوان یک ماژول Short Wavelength (SW)، برای ارتباطات داخل رک و بین رک‌ها (تا حدود 150–190 متر بسته به نوع فیبر) ایده‌آل است و کابل‌کشی داخلی دیتاسنتر را ساده می‌کند. 7. حفظ یکپارچگی و پشتیبانی رسمی HPE
در سناریوهایی که پشتیبانی رسمی HPE و انطباق کامل با Firmware و سیاست‌های سازنده اهمیت دارد، استفاده از AJ716B الزامی یا به‌شدت توصیه می‌شود.

جمع‌بندی کاربردی ماژول HPE AJ716B 8G SW B-Series FC SFP+
ماژول HPE AJ716B 8G SW B-Series FC SFP+ یک جزء کلیدی در زیرساخت‌های SAN مبتنی بر Fibre Channel است و برای ایجاد ارتباطات نوری پایدار، کم‌تأخیر و سازمانی بین سرورها، سوئیچ‌ها و تجهیزات ذخیره‌سازی به کار می‌رود. این ماژول زمانی انتخاب می‌شود که دقت، قابلیت اطمینان و سازگاری سخت‌افزاری در سطح حرفه‌ای مورد نیاز باشد.


مشخصات  ماژول HPE AJ716B 8G SW B-Series FC SFP+
 ۱) معرفی کوتاه
AJ716B یک ماژول SFP+ (plug-in) برای Fibre-Channel به‌صورت Short-Wave (۸Gb FC) است که برای سری B-Series سان-سوئیچ‌های HPE طراحی شده؛ هدف اصلی آن اتصال SAN و تجهیزات ذخیره‌سازی در فواصل کوتاه/متوسط روی MMF است.
 ۲) مشخصات فنی
نوع / فرم‌فاکتور: SFP+ plug-in transceiver (hot-pluggable).
پروتکل: 8-Gb Fibre Channel (8GFC, Short-Wave).
بیشینه نرخ دیتا: تا 8.5 Gbps (سیگنال‌دهی سازگار با رنج 1.0625 — 10.52 Gbps بسته به چیپست).
طول موج نوری (λ): 850 nm (VCSEL، short-wave).
نوع کابل/فیبر: Multi-Mode Fiber (MMF)، کانکتور LC duplex.
فاصله عملیاتی (مبنایی): معمولاً 150 متر روی کابل OM3 در نرخ 8.5 Gbps — برخی پیاده‌سازی‌ها/سازندگان سازگار ادعا می‌کنند تا 300 متر در شرایط مشخص و با نوع MMF خاص قابل دسترسی است؛ مقدار واقعی به نوع MM (OM1/OM2/OM3/OM4)، کیفیت کابل و شرایط پیگتیل/کانکتور بستگی دارد.
قدرت فرستنده (Tx) و حساسیت گیرنده (Rx): نمونه‌های مرجع سازگار گزارش می‌دهند TX ≈ −6 … −1 dBm و Rx sensitivity ≤ −11.1 dBm (اعداد مرجع برای محاسبه بودجه نوری). از این مقادیر برای برآورد Optical-Budget استفاده می‌شود.
مصرف توان / ولتاژ: کاری با ولتاژ ۳.۳ ولت و مصرف معمول < 1 W(بسته به نسخه)؛ طراحی برای کم‌مصرف بودن.
مانیتورینگ: پشتیبانی از Digital Diagnostic Monitoring (DDM / SFF-8472) برای خواندن پارامترهای واقعی ماژول (توان، دما، جریان، نرخ خطا و غیره).
دمای کاری تجاری: معمولاً 0°C تا +70°C(نسخه‌های صنعتی ممکن است محدوده متفاوتی داشته باشند).
 ۳) محاسبات و تفسیر علمی (نحوهٔ محاسبه بودجه نوری — Optical Budget)
برای تصمیم‌گیری عملی (آیا یک لینک کار خواهد کرد یا نه) از اختلاف بین کمینه قدرت فرستنده و حساسیت گیرنده استفاده می‌کنیم:
 مثال عددی با مقادیر مرجع: اگر TX_min = −6 dBm و Rx_sens = −11.1 dBm ⇒ Optical budget = (−6) − (−11.1) = 5.1 dB.
 معنی عملی: وقتی بودجه نوری ~5 dB باشد، هر افت اضافی در مسیر (اتصالات کثیف، کانکتورهای چندگانه، فیوژن یا اسپلیتر) می‌تواند باعث افت ارتباط شود؛ بنابراین برای فواصل بیشتر یا لینک با چند اتصال باید از کابل OM4 یا ماژول با خروجی قوی‌تر استفاده کرد.
 ۴) استانداردها و تطابق‌ها
MSA/SFF compliant: سازگار با SFP+ MSA و SFF-8431/SFF-8432 و مشخصات FC-PI-4 مربوط به Fibre Channel.
سازگاری سخت‌افزاری: طراحی‌شده برای HPE B-series SAN switches (و اغلب توسط تولیدکنندگان third-party به‌عنوان compatible برای محصولات HPE عرضه می‌شود). هنگام خرید «OEM vs compatible» حتماً کد قطعه (SKU) و ضمانت سازگاری را چک کنید.
 ۵) نکات کاربردی مهندسی (عملی، غیرتکراری)
1. انتخاب فیبر: برای لینک‌های نزدیک تا 150 متر، OM3 معمولی متداول است. اگر قصد دارید به حداکثر ادعاشده (مثلاً 300 متر از جانب برخی تولیدکننده‌ها) برسید، باید از OM4 با نرخ پیگتیل و کانکتور تازه و تست شده استفاده کنید و مشخصات ماژول سازگار را تأیید کنید.
2. تمیزکاری و افت کانکتور: حتی نیم‌دسی‌بل افت اضافی در هر اتصال می‌تواند به سرعت بودجه نوری کم را بی‌پوشش کند — همیشه کانکتورها را بازرسی و پاک کنید. (قواعد فوتبالی: یک کانکتور آلوده معادل صدها متر تضعیف غیرضروری است).
3. DOM را جدی بگیرید: با استفاده از DDM مقادیر TX/RX و دما و ولتاژ را قبل و بعد از نصب چک کنید؛ تغییرات غیرمنتظره می‌تواند نشانهٔ خرابی یا ناسازگاری باشد.
4. تطابق برند / سازگاری فریم‌ویر: برخی سوییچ‌ها ماژول‌های aftermarket را reject می‌کنند؛ اگر پایداری و پشتیبانی اهمیّت دارد، نسخه OEM HPE را تهیه کنید یا از فروشنده‌ای بخواهید که ماژول را در تجهیزات HPE تست و تأیید کند.
5. پروتکل‌های پایین‌تر/بالاتر: ماژول‌های SFP+ Fibre-Channel اغلب با نرخ‌های 1/2/4/8 Gbps هم‌سازگار کار می‌کنند (auto-negotiate یا forced)، اما برای عملکرد صحیح در نرخ‌های متفاوت بررسی کنید که سوئیچ مقصد آن نرخ را پشتیبانی کند.


خلاصه ای در مورد ماژول HPE AJ716B 8G SW B-Series FC SFP+
 AJ716B: ماژول SFP+ 8G Fibre-Channel Short-Wave، λ = 850 nm ، MMF با کانکتور LC، نرخ تا 8.5 Gbps، پشتیبانی از DDM و طراحی hot-pluggable.
برد عملی معمولی: ~150 m (OM3)؛ مقادیر تا 300 m توسط برخی تولیدکنندگان سازگار گزارش شده اما نیازمند تأیید با کابل/شرایط تست است.
بودجه نوری نمونه (مرجع): با TX_min ≈ −6 dBm و Rx_sens ≤ −11.1 dBm، بودجه ≈5.1 dB — بنابراین لینک‌های طولانی یا با اتصالات متعدد نیاز به دقت بالا دارند.

 مزایای ماژول HPE AJ716B 8G FC SFP+
1. سرعت انتقال پایدار و بالا
پشتیبانی از نرخ انتقال داده ۸ گیگابیت بر ثانیه (8Gb/s) باعث افزایش کارایی ارتباط بین سرورها و تجهیزات ذخیره‌سازی شده و تأخیر در تبادل داده‌ها را به حداقل می‌رساند.
2. سازگاری کامل با تجهیزات HPE B-Series
این ماژول به‌طور اختصاصی برای سوئیچ‌های HPE B-Series Fibre Channel طراحی شده و بیشترین هماهنگی سخت‌افزاری و نرم‌افزاری را بدون بروز خطا تضمین می‌کند.
3. عملکرد بهینه در شبکه‌های SAN
طراحی اختصاصی برای پروتکل Fibre Channel باعث افزایش قابلیت اطمینان، کاهش Packet Loss و بهبود پایداری ارتباط در محیط‌های ذخیره‌سازی سازمانی می‌شود.
4. پشتیبانی از فیبر نوری کوتاه‌برد (Short Wave)
قابلیت کار با فیبر Multi-Mode (MMF) تا فاصله تقریبی 150 متر (OM3)، آن را به گزینه‌ای ایده‌آل برای دیتاسنترها و ارتباطات داخلی رک‌ها تبدیل می‌کند.
5. کاهش مصرف انرژی و حرارت
طراحی کم‌مصرف این ماژول باعث کاهش توان مصرفی، تولید حرارت کمتر و در نتیجه افزایش طول عمر تجهیزات شبکه می‌شود.
6. قابلیت Hot-Plug
امکان نصب و تعویض ماژول بدون خاموش کردن سوئیچ یا سرور، موجب افزایش دسترس‌پذیری (High Availability) و کاهش زمان توقف سرویس می‌گردد.
7. کیفیت ساخت و اطمینان سازمانی (Enterprise-Grade)
تولید شده تحت استانداردهای سخت‌گیرانه HPE، مناسب برای محیط‌های حساس، حیاتی و با بار کاری بالا.
8. کاهش خطا و افزایش پایداری لینک
کالیبراسیون دقیق نوری و سازگاری کامل با سیستم‌عامل‌های شبکه HPE، نرخ خطای ارتباطی را به حداقل می‌رساند.

مشخصات ماژول HPE AJ716B 8G SW B-Series FC SFP+

خصوصیات ماژول HPE AJ716B 8G SW B-Series FC SFP+
