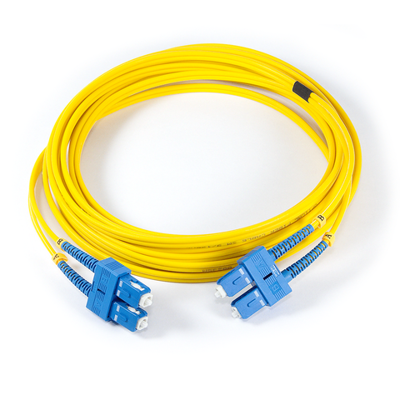

پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود Legrand SC-SC Duplex Single Mode Fiber Optic Patch Cord

پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود:

در مجموع پچ کورد (Patch Cable) به معنی کابل الکترونیکی می باشد که دستگاه‌های الکترونیکی را به هم متصل کرده و امکان انتقال داده‌ها میان آن‌ها را فراهم می‌کند. انواع مختلفی از پچ کوردها در بازار وجود دارد که پچ کورد فیبر نوری یکی از آن‌هاست.

پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود و نام های متفاوت:

پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود، که با نام‌های دیگری مثل پچ فیبر یا جامپر نوری نیز شناخته می‌شود، پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود یک کابل فیبری است که انتهای آن به اتصالات فیبر نوری (LC،SC،MTRJ،ST و …) ختم می‌شود و انواع متفاوتی مانند پچ کورد فیبر نوری SC-LC، پچ کورد فیبر نوری LC-LC و پچ کورد فیبر نوری SC-SC و… دارد.
از نظر نوع کابل نیز، پچ کوردها انواع مختلفی مانند پچ کورد فیبر نوری مالتی مود و پچ کورد فیبر نوری سینگل مود.
پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود یکی از پرکاربرد ترین کانکتورهای فیبر نوری می باشد که راحتی استفاده و قیمت مناسب آن را به یکی از پرکاربرد ترین کانکتورهای فیبر نوری تبدیل کرده است. سازگاری با انواع استانداردها و ساختار مربعی کانکتور فیبر نوری SC از ویژگیهای این کانکتور است.
پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود  از برند معروف لگراند می باشد و نوع پولیش آن UPC و نوع فیبر آن Singlemode است.
نوع کانکتور SC-SC و تعداد کور آن Duplex می باشد.


 معرفی پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود، کابل اتصال کوتاه از نوع تک‌مد (Single-Mode) است که هر دو سر آن با کانکتورهای نوع SC مجهز شده‌اند و به‌صورت دو رشته (دوپلکس) جهت ارسال/دریافت همزمان مورد استفاده قرار می‌گیرد. پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود معمولاً برای ارتباطات فیبر بین تجهیزات شبکه، پچ‌پنل‌ها، ماژول‌های SFP و دستگاه‌های مخابراتی استفاده می‌شود.


ساختار و اجزای پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
هسته (Core): فیبر تک‌مد مطابق خانواده استاندارد ITU-T G.652 (معمولاً نسخه D) با قطر هسته ≈ 8–10 میکرون (معمولاً ~9 µm در λ = 1310 nm).
روکش شیشه‌ای (Cladding): قطر ≈ 125 µm.
پوشش حفاظتی (Coating/Buffer): معمولاً 250 µm/900 µm یا روکش سبکتر در پچ‌کوردها؛ لایه بیرونی (jacket) اغلب Ø 2.0–3.0 mm.
روکش بیرونی (Jacket): مواد معمول: PVC، LSZH (Low Smoke Zero Halogen) یا OFNR (Riser). رنگ استاندارد برای فیبر سینگل‌مود: زرد.
کانکتورها: کانکتور نوع SC (Subscriber Connector) با فیروئل سرامیکی 2.5 mm؛ دو کانکتور در هر سر (دوپلکس) که به‌صورت زوج (A/B) قرار گرفته‌اند.
پولیش فیروئل: معمولاً UPC (Ultra Physical Contact — آبی) برای اغلب کاربردهای تک‌مد. در صورت نیاز به بازتاب بسیار کم در لینک‌های حساس (مثلاً برخی تجهیزاتی که به بازتاب حساس‌اند)، APC (Angled Physical Contact — سبز) ممکن است استفاده شود.


مشخصات اپتیکی و عملکردی پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
نوع فیبر: Single-Mode (ITU-T G.652.D یا معادل).
افت درج (Insertion Loss) کانکتور: معمولاً ≤ 0.3–0.5 dB به‌ازای هر کانکتور (مقادیر تضمینی تولیدکننده را ملاحظه کنید).
افت درج کل (برای پچ‌کورد کوتاه): معمولاً ≤ 0.75 dB (بسته به طول و کیفیت کانکتورها).
بازگشت (Return Loss):
 UPC: ≥ 50 dB (معمولی).
APC: ≥ 60 dB (در صورت استفاده از APC).
تضعیف فیبر (Attenuation): وابسته به طول موج:
 تقریباً 0.35 dB/km در 1310 nm (مرجع G.652).
تقریباً 0.20–0.25 dB/km در 1550 nm.
 (برای پچ‌کوردهای کوتاه این اعداد به‌صورت نسبی کم‌اهمیت‌اند؛ افت کلی عمدتاً ناشی از کانکتورهاست.)
تعداد چرخه‌های جفت/باز و بسته شدن (Mating Cycles ):معمولاً ≥ 500 چرخه برای کانکتورهای استاندارد.
حداقل شعاع خم (Bend Radius):
 در حالت ایستا: حداقل 10× قطر کلی کابل.
در حالت دینامیک/نصب: معمولاً 20× قطر کابل. (مقدار دقیق را بر اساس داده‌های تولیدکننده رعایت کنید.)
دمای کارکرد: معمولاً −20°C تا +70°C (مقدار تولیدکننده را بررسی کنید).
مقاومت کششی: مشخصات بسته به نوع کابل/ساختار (آرمورد یا غیرآرمورد) متفاوت است — در مشخصات تولیدکننده ذکر می‌شود.
استانداردها و انطباقات  پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
استانداردهای بین‌المللی پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود و کانکتور: IEC 60793, IEC 60794, TIA/EIA-568.
مطابقت با الزامات زیست‌محیطی و ایمنی: RoHS، REACH (در صورت ذکر توسط تولیدکننده).
کلاس بندی پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود: OS2 (برای فیبرهای تک-مود تک‌هسته‌ای با تضعیف کم برای لینک‌های طولانی) یا G.652.D.

کاربردهای عملی و موردی  پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
 ارتباطات پسیو و اکتیو در مراکز داده (Data Centers)  برای اتصال سوئیچ‌ها، پچ‌پنل‌ها و ماژول‌ها.
شبکه‌های دسترسی و توزیع (FTTx)، لینک‌های مترو و مخابرات.
اتصال تجهیزات SFP/SFP+ و ماژول‌های نوری.
لینک‌های طول کوتاه تا متوسط که به پهنای باند بالا و تضعیف پایین نیاز دارند.


نکات نصب، نگهداری و بازرسی  پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
1. تمیزکاری کانکتورها: همیشه قبل از اتصال پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود، فیلم/غبار را با ابزار پاک‌کننده مناسب (fiber cleaning cassette یا alcohol wipes مخصوص و tissue غیرپرزدار) حذف کنید. آلودگی رایج‌ترین علت افت بالا و خطا است.
2. محافظت از درپوش‌ها: کانکتورها را تا زمان استفاده با dust cap نگهداری کنید.
3. اجتناب از خم‌های تند: شعاع خم کمتر از حد مجاز باعث افزایش افت و آسیب دائمی می‌شود.
4. ترتیب قطب‌بندی (Polarity): در پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود، به ترتیب زوج‌ها (A↔B) و شماره‌گذاری طرفین دقت کنید تا ارسال/دریافت درست برقرار باشد.
5. آزمون پس از نصب: تست افت‌گذاری (Insertion Loss) با پاور متر/منبع نوری یا تستر LSPM و در صورت نیاز OTDR برای تشخیص عیوب.
6.  ثبت مشخصات: طول، نوع پولیش (UPC/APC)، نوع jacket (LSZH/PVC)، شماره سریال/قطعه را ثبت کنید.


مزایای استفاده از پچ کورد فیبرنوری لگراند SC-SC داپلکس سینگل مود
 کیفیت ساخت و ثبات اپتیکی مناسب برای لینک‌های حساس.
کانکتور SC با مکانیزم push-pull ساده و پایدار برای نصب و سرویس.
در صورت انتخاب LSZH، مناسب برای محیط‌هایی که دود و گاز سمی ناشی از حریق مهم است.
سازگاری بالا با تجهیزات مخابراتی و تجهیزات شبکه استاندارد.

کاربرد پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود
پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود، یکی از مؤلفه‌های حیاتی در سامانه‌های مخابراتی و شبکه‌های انتقال داده مبتنی بر فیبر نوری است که برای ایجاد اتصال نوری دقیق، پایدار و با افت کم بین تجهیزات اکتیو و پسیو مورد استفاده قرار می‌گیرد. پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود به‌طور خاص برای انتقال سیگنال‌های نوری تک‌مد (Single-Mode) در فواصل طولانی، با پهنای باند بالا و حداقل نویز و تضعیف سیگنال طراحی شده است.
1. زیرساخت شبکه‌های فیبر نوری سازمانی و مراکز داده (Data Centers):
  جهت اتصال مستقیم ماژول‌های نوری (SFP، SFP+، XFP و غیره) به پچ‌پنل‌ها، تجهیزات سوئیچینگ و روترها؛ با حفظ توازن بین سرعت انتقال بالا و پایداری سیگنال.
2. شبکه‌های مخابراتی نوری (Optical Communication Systems):
پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود   مورد استفاده در شبکه‌های انتقال شهری، بین‌شهری و زیرساخت‌های مخابراتی، به‌ویژه در مسیرهایی که تضعیف سیگنال باید در حداقل مقدار ممکن باقی بماند.
3. شبکه‌های دسترسی نوری (FTTx، FTTH، FTTB):
  پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود برای اتصال تجهیزات نوری در نقاط توزیع تا مراکز مشتری (Customer Premises Equipment) و تضمین انتقال بدون افت محسوس.
4. اتصال تجهیزات تست و اندازه‌گیری نوری:
  در آزمایشگاه‌ها و مراکز کالیبراسیون برای ارزیابی افت درج (Insertion Loss) و بازتاب (Return Loss) تجهیزات فیبر نوری مورد استفاده قرار می‌گیرد.
5. ارتباط بین رک‌ها و تجهیزات داخل اتاق سرور (Rack Interconnection):
  جهت برقراری لینک‌های نوری دوطرفه با سرعت بالا بین رک‌ها، سوئیچ‌ها و ماژول‌های توزیع نوری.
6. سیستم‌های امنیتی و نظارتی مبتنی بر فیبر (Fiber Surveillance Systems):
  در شبکه‌های انتقال تصویر یا داده‌های امنیتی با دقت بالا و تأخیر بسیار کم به کار گرفته می‌شود.


 ویژگی‌های کاربردی  پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود
فراهم‌سازی انتقال نوری با تضعیف پایین و بازتاب حداقلی برای پایداری ارتباط در مسیرهای طولانی.
مناسب برای کار در طول‌موج‌های 1310 و 1550 نانومتر که در سیستم‌های سینگل‌مود رایج است.
دارای قابلیت اطمینان بالا در اتصالات مکرر به دلیل ساختار مکانیکی دقیق کانکتورهای SC.
استفاده در محیط‌های کنترل‌شده، مراکز داده، زیرساخت‌های حیاتی و شبکه‌های پرظرفیت که نیازمند ثبات طولانی‌مدت در عملکرد اپتیکی هستند.پچ‌کورد فیبر نوری لگراند مدل SC-SC دوپلکس سینگل‌مود دارای مجموعه‌ای از مزایا و ویژگی‌های فنی است که آن را به یکی از گزینه‌های ممتاز برای استفاده در شبکه‌های نوری پیشرفته و زیرساخت‌های ارتباطی دقیق تبدیل می‌کند. این مزایا از جنبه‌های عملکردی، فنی، مهندسی و کاربردی قابل‌توجه‌اند و به‌صورت زیر تشریح می‌شوند:پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود به‌دلیل طراحی دقیق و استفاده از فیبرهای نوری تک‌مد با تضعیف پایین، انتقال داده را با پایداری بالا، افت حداقلی و بازتاب نوری بسیار کم ممکن می‌سازد. این ویژگی موجب حفظ کیفیت سیگنال در مسیرهای طولانی و در کاربردهای حساس مخابراتی و مراکز داده می‌شود.
یکی از مزیت‌های اصلی پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود ، استفاده از کانکتورهای استاندارد SC با مکانیزم قفل فشاری (Push-Pull) است که ضمن تسهیل نصب و جداسازی، اتصال بسیار پایدار و دقیق را تضمین می‌کند. دقت بالای فیروئل سرامیکی در این کانکتورها، منجر به کاهش چشمگیر خطاهای نوری و تضمین عملکرد پایدار در چرخه‌های مکرر اتصال و جداسازی می‌شود.


ساختار  پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود
از نظر ساختاری، پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود با روکش مقاوم و مواد کم‌دود و بدون هالوژن (LSZH) تولید می‌شود که ایمنی بیشتری در برابر آتش و انتشار گازهای سمی فراهم می‌سازد و آن را برای استفاده در محیط‌های بسته و مراکز حیاتی مناسب می‌کند. انعطاف‌پذیری مکانیکی بالا، مقاومت در برابر خم‌شدگی و کشش، و تطابق با استانداردهای IEC و TIA/EIA از دیگر مزایای برجسته این محصول است.


عملکرد  پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود
از دید عملکردی، پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود قابلیت پشتیبانی از پهنای باند بالا در طول‌موج‌های استاندارد 1310 و 1550 نانومتر را داراست و به‌دلیل نوع سینگل‌مود خود، تضعیف سیگنال را حتی در مسافت‌های طولانی در پایین‌ترین سطح نگه می‌دارد. این امر برای ارتباط بین مراکز داده، شبکه‌های متروپولیتن، سیستم‌های FTTx و تجهیزات انتقال نوری حیاتی اهمیت ویژه‌ای دارد.
از منظر مهندسی نگهداری و بهره‌برداری، طراحی پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود، امکان انتقال هم‌زمان داده در دو جهت را فراهم کرده و موجب ساده‌سازی مدیریت کابل و افزایش بهره‌وری فضا در رک‌ها و پچ‌پنل‌ها می‌شود. همچنین فرآیند تست و تمیزکاری آن با تجهیزات استاندارد نوری به‌سادگی انجام می‌گیرد.در مجموع، مزایای پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود شامل کیفیت اپتیکی بسیار بالا، دوام مکانیکی مناسب، نصب آسان، ایمنی بالا، سازگاری کامل با تجهیزات استاندارد و عملکرد پایدار در شرایط کاری سخت  است که آن را به گزینه‌ای ایده‌آل برای استفاده در شبکه‌های نوری پیشرفته، مراکز داده و سامانه‌های مخابراتی با دقت بالا تبدیل می‌نماید.
