پچ کورد فیبرنوری لگراند SC-LC داپلکس سینگل مود Fiber Optic Patch Cord Duplex SC to SC Single Mode
0.0
(0)
بدون دیدگاه
طول :
- برند : لگراند
- نوع پولیش: UPC
- نوع فیبر:Singlemode
- نوع کانکتور: SC-LC
- تعداد کور: Duplex
وضعیت کارکرد : نو
آماده ارسال
145,000
تومان
معرفی

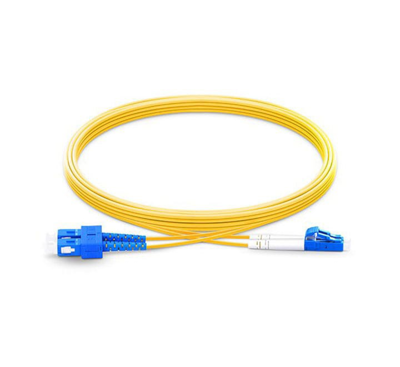

پچ کورد فیبرنوری لگراند SC-LC داپلکس سینگل مود
پچ کورد فیبر نوری ، کابل نوری است که دارای دو کانکتور در دو سر کابل می باشد و سیگنال نوری را بین دو دستگاه انتقال می کند .این محصول پچ کورد SC-LC سینگل مود داپلکس است.
جنس روکش این پچ کورد فیبر نوری از نوع LSZH می باشد که زمان آتش سوزی بسیار سخت آتش میگیرد، دود خیلی کمی از خود ساطع می نماید که به میزان بسیار کمی سمی می باشد.
پچ کورد فیبرنوری لگراند SC-LC داپلکس سینگل مود و ساختار آن
یک سر این پچ کورد شامل کانکتور SC و سر دیگر آن دارای کانکتور LC می باشد و ساختار آن به صورت داپلکس می باشد.
کانکتور های این پچ کورد از نوع UPC هستند که رنگ آبی آن نشان دهنده همین موضوع است.
پچ کورد های فیبر نوری برای بهتر شدن نصب، بر اساس اصل سیم کشی Cross-Over طراحی شده اند. (A1-B2، B1-A2). استفاده از پچ کورد فیبرنوری لگراند SC-LC داپلکس سینگل مود بسیار آسان است. به همین دلیل برای ارتباط در شبکه های فیبر نوری بسیار محبوب است.
ویژگی‌های پچ کورد فیبرنوری SC-LC داپلکس سینگل‌مود
1. نوع کانکتور
یک سر SC (Square Connector / Subscriber Connector) – متداول در پچ پنل‌ها و ODF.
یک سر LC (Lucent Connector) – کوچک‌تر و مناسب ماژول‌های SFP، XFP و QSFP.
اتصال داپلکس (Duplex) → یعنی دو رشته فیبر (TX و RX) برای ارتباط دوطرفه.
2. نوع فیبر
Single-mode OS2 (9/125µm)
طراحی‌شده برای انتقال سیگنال در مسافت‌های طولانی.
3. ساختار و روکش (Jacket)
جنس روکش: PVC (معمولی)، LSZH (ایمن در برابر آتش‌سوزی، بدون هالوژن)، یا OFNP (برای محیط‌های Plenum).
قطر کابل: معمولاً 2.0mm یا 3.0mm.
انعطاف‌پذیر و مقاوم در برابر خم‌شدگی.
4. پولیش کانکتور
UPC (Ultra Physical Contact) → رنگ آبی، افت بازگشتی (Return Loss) ≥ 50dB.
APC (Angled Physical Contact) → رنگ سبز، افت بازگشتی ≥ 60dB (برای FTTH و شبکه‌های حساس).
5. مشخصات عملکردی
Insertion Loss (افت درج): ≤ 0.3dB
Return Loss (افت بازگشتی):
UPC ≥ 50dB
APC ≥ 60dB
پشتیبانی از سرعت‌های بالا: 1G / 10G / 25G / 40G / 100G (بسته به نوع ماژول سیسکو یا سایر تجهیزات).
6. طول کابل
به صورت سفارشی موجود است: 0.5m، 1m، 2m، 3m، 5m، 10m، 20m و بیشتر (حتی تا 100m یا بالاتر).
7. کاربردها
اتصال سوئیچ‌ها، روترها و ماژول‌های SFP سیسکو به پچ پنل یا ODF.
ارتباط در بک‌بون شبکه، دیتاسنتر و مخابرات.
مناسب برای FTTH (Fiber To The Home) و شبکه‌های WAN.
استفاده در لینک‌های طولانی بین ساختمان‌ها یا طبقات مختلف.
پچ کورد فیبرنوری SC-LC داپلکس سینگل‌مود بهترین گزینه برای ارتباطات پایدار، کم‌افت و مسافت‌های طولانی است؛
در ادامه یک جدول مقایسه‌ای ویژگی‌های پچ کورد فیبرنوری SC-LC در دو حالت تک‌مد (Single-mode) و چندمد (Multi-mode) آورده‌ایم:
جدول ویژگی‌های پچ کورد فیبرنوری SC-LC
| ویژگی | Single-mode (OS1/OS2) | Multi-mode (OM1/OM2/OM3/OM4/OM5) |
|---|---|---|
| رنگ روکش رایج | زرد | نارنجی (OM1/OM2)، آبی فیروزه‌ای (OM3/OM4)، سبز لیمویی (OM5) |
| قطر هسته فیبر | 9 میکرون | 50 یا 62.5 میکرون |
| قطر روکش | 125 میکرون | 125 میکرون |
| نوع کانکتور | یک سر SC و یک سر LC | یک سر SC و یک سر LC |
| پولیش کانکتور | UPC (آبی) یا APC (سبز) | معمولاً UPC (آبی) |
| افت درج (Insertion Loss) | ≤ 0.3 dB | ≤ 0.3 dB |
| افت بازگشتی (Return Loss) | ≥ 50dB (UPC) / ≥ 60dB (APC) | ≥ 35dB |
| پهنای باند پشتیبانی | تا 100Gbps (فواصل طولانی) | تا 100Gbps (در فواصل کوتاه‌تر) |
| فاصله انتقال | تا 10km یا بیشتر (بسته به نوع ماژول) | از 100m تا 550m (OM3/OM4)، تا 150m (OM5 با 100Gbps) |
| کاربرد | ارتباطات مخابراتی، FTTH، بک‌بون شبکه | مراکز داده، LAN، اتصال داخلی سوئیچ‌ها و سرورها |
جدول کاربرد پچ کورد SC-LC در شبکه‌های سیسکو و دیتاسنتر
| نوع پچ کورد | کاربرد اصلی | تجهیزات سیسکو مرتبط | فاصله پشتیبانی‌شده | سرعت‌های معمول |
|---|---|---|---|---|
| Single-mode SC-LC (OS2, 9/125µm) | ارتباط‌های بک‌بون (Backbone)، لینک‌های بین ساختمان یا سایت، ارتباطات مخابراتی و FTTH | ماژول‌های SFP/SFP+/QSFP سیسکو با ماژول‌های LX, EX, ZX | تا 10km (LX)، تا 40km (EX)، تا 80km (ZX) | 1G / 10G / 25G / 40G / 100G |
| Multi-mode SC-LC OM1 (62.5/125µm) | شبکه‌های قدیمی LAN و تجهیزات با سرعت پایین‌تر | ماژول‌های SX سیسکو (1Gbps) | تا 275m | 1G |
| Multi-mode SC-LC OM2 (50/125µm) | ارتباط داخلی کوتاه در رک یا طبقات | SFP/SFP+ SX | تا 550m | 1G |
| Multi-mode SC-LC OM3 (50/125µm, Laser Optimized) | دیتاسنتر، اتصال بین سوئیچ‌ها و سرورها | ماژول‌های 10GBase-SR، 40G SR4، 100G SR10 | تا 300m (10G)، تا 100m (40G/100G) | 10G / 40G / 100G |
| Multi-mode SC-LC OM4 (50/125µm, Enhanced) | مراکز داده با تراکم بالا، نیاز به سرعت بیشتر | سیسکو Nexus و Catalyst با ماژول‌های SR4/SR10 | تا 400m (10G)، تا 150m (40G/100G) | 10G / 40G / 100G |
| Multi-mode SC-LC OM5 (Wideband, 50/125µm) | دیتاسنترهای نسل جدید، پشتیبانی از WDM چندموجی | ماژول‌های جدید SR4/SR10 چند طول موجی | تا 150m در 100Gbps و بالاتر | 40G / 100G / 200G |
به طور خلاصه:
- اگر ارتباط بک‌بون یا مسافت طولانی است → Single-mode SC-LC
- اگر در داخل دیتاسنتر با فاصله کوتاه و سرعت بالا کار می‌کنید → Multi-mode SC-LC (OM3/OM4/OM5)
ما در فروشگاه نایب نت تصمیم داریم موارد مهم را مورد بررسی قرار دهیم تا شما بتوانید با دید باز و آگاهی کامل برای خرید تجهیزات فیبرنوری اقدام نمایید و در این زمینه همکاران ما بهترین مشاوره را جهت انتخاب و خرید بهترین و مفیدترین گزینه برای شبکه شما ارائه می کنند.
مشخصات فنی
دسته بندی
متعلقات فیبر نوری
نوع کابل
فیبر نوری
نوع رابط
SC-LC
طول کابل
جنس رویه کابل
LSZH
