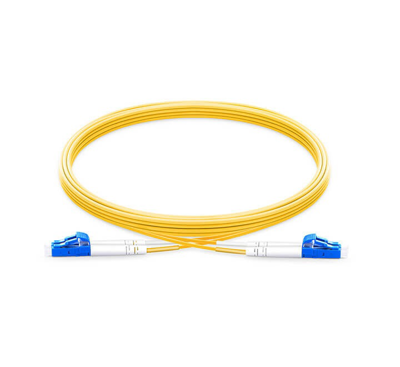

پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود LC-LC Duplex Single Mode Fiber Optic Patch Cord

پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود

به طور کلی پچ کورد (Patch Cable) به معنای کابل الکترونیکی است که دستگاه‌های الکترونیکی را به هم متصل کرده و امکان انتقال داده‌ها بین آن‌ها را فراهم می‌نماید. انواع مختلفی از پچ کوردها در بازار موجود است که پچ کورد فیبر نوری یکی از آن‌هاست.
 پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود  توسط کمپانی نگزنس به دنیای مخابرات معرفی شد. پچ کورد فیبر نوری، یک کابل فیبر نوری می باشد که در هر دو طرف به یک کانکتور متصل شده است که اجازه می دهد تا به یک CATV، یک سوئیچ شبکه نوری یا سایر تجهیزات مخابراتی به آسانی متصل شود.

پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود و کاربرد لایه ضخیم محافظ
از لایه ضخیم محافظ آن جهت اتصال فرستنده نوری، گیرنده و جعبه ترمینال استفاده می شود. پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل موددر انواع مختلفی تولید شده اند. با توجه به کانکتور دستگاه ها و آداپتوری که در انتهای کابل نوری متصل می شود می توان پچ کورد متناسب با آن را انتخاب نمود. پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود برای کاربردهایی که در آن سطح بالایی از ویژگی های نوری مورد نیاز است طراحی شده است.


 توصیف کلی پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود و کاربرد لایه ضخیم محافظ
پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود، یک کابل پچ با دو فیبرِ تایت-بافر (duplex zipcord) با هسته 9/125 µm (الگوی OS2 برای سینگل‌مود طولانی-برد) است که برای اتصال پچ در رک‌ها، اتاق‌های مخابراتی، مراکز داده و لینک‌های فیبر LAN استفاده می‌شود.


مشخصات نوری (Optical) پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود و کاربرد لایه ضخیم محافظ
نوع فیبر  پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود: Singlemode 9/125 µm، کلاس OS2 (سازگار با لینک‌های طولانی-برد).
اتلاف (Insertion loss): مقدار معمولی ≈ 0.10 dB؛ حداکثر مطابق استانداردهای اندازه‌گیری ≈ 0.25 dB (بسته به طول و فرآیند صافی کانکتور).
بازتاب (Return loss / Back reflection): برای کانکتورهای LC با پولیش UPC حداقل 50 dB؛ با پولیش APC حداقل 65 dB (مناسب برای لینک‌های حساس به بازتاب).
پشتیبانی پروتکل‌های پچ‌کورد فیبر نوری لگراند SC-SC دوپلکس سینگل‌مود : مناسب برای کاربردهای Gigabit Ethernet، 10GBase-LR/ER و پروتکل‌های فیبر کانال مطابق محدوده عملکرد OS2.


مشخصات مکانیکی و ساختاری پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود و کاربرد لایه ضخیم محافظ
ساخت کابل: دو رشته تایت-بافر (duplex) به‌صورت zipcord؛ انواع طراحی شامل Slimflex (قطر 2 × 2.0 mm) و Ruggedised (قطر 2 × 2.8 mm) بسته به خانواده محصول.
جَکِت (روکش): معمولاً LSZH (Low-Smoke Zero-Halogen) یا PVC بسته به سری و درخواست؛ LSZH در بسیاری از مدل‌های LANmark-OF ذکر شده است.
المان‌های تقویتی: در نسخه‌های Ruggedised از فنر فلزی محافظ دور هر فیبر و الیاف  (aramid yarn) برای افزایش مقاومت کششی و خوردگی مکانیکی استفاده می‌شود (افزایش مقاومت در برابر فشار و شکستگی)
شعاع خمش (minimum bend radius): برای Slimflex مقدار بسیار کوچک (مثلاً ≈ 10 mm) و برای Ruggedised حدود 30 mm گزارش شده، مناسب نصب در فضاهای فشرده و پنل‌های با چگالی بالا.
طول‌های استاندارد: در عمل طول‌های 1 m، 2 m، 3 m، 5 m و غیره متداول است (بر اساس سفارش).


 کانکتورها و گزینه‌های پرداخت (Polish)  پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود و کاربرد لایه ضخیم محافظ
نوع کانکتور: LC duplex (small form-factor).
پولیش (polish) کانکتور: معمولاً UPC (Ultra Physical Contact) یا APC (Angled Physical Contact) قابل انتخاب است؛ UPC برای بسیاری از کاربردهای دیتا مناسب است، APC برای لینک‌هایی که به بازتاب بسیار کم نیاز دارند (مثلاً برخی کاربردهای پسیو بی-پاور یا تجهیزات حساس).


 استانداردها و تطابق‌ها
طراحی و تست مطابق استانداردهای بین‌المللی فیبر نوری: IEC 60794-2-50 (ساختار کابل)، استانداردهای اندازه‌گیری اتلاف و بازتاب مانند IEC 61300-3-4 و IEC 61300-3-6، و همچنین الزامات شبکه‌های ساخت‌یافته مانند IEC 11801 / EN 50174 در کاتالوگ‌های Nexans ذکر شده‌اند.


پارامترهای محیطی و عملکردی
دامنه دمای کاری (نمونه): معمولاً حدود -10 °C تا +50 °C برای کاربردهای داخلی (مقادیر دقیق بسته به مدل/سری بررسی شود).
مقاومت مکانیکی: نسخه‌های Ruggedised برای محیط‌هایی که نیاز به مقاومت در برابر فشار، خراش یا کشش بیشتر دارند طراحی شده‌اند (فلز محافظ + آرمید).
اتصال بین تجهیزات شبکه در رک (switch↔patch panel)، لینک‌های سرور-به-سوئیچ در دیتاسنتر، اتصالات FTTO و فیبر LAN در فضای اداری، و هر جایی که نیاز به اتصالات سینگل‌مود دوپلکس با اتلاف کم و بازتاب پایین باشد.

جدول ویژگی‌های  پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود


جدول کاربرد پچ کورد فیبرنوری نگزنس LC-LC داپلکس سینگل مود

ما در فروشگاه نایب نت تصمیم داریم موارد مهم را مورد بررسی قرار دهیم تا شما بتوانید با دید باز و آگاهی کامل برای خرید تجهیزات فیبرنوری اقدام نمایید و در این زمینه همکاران ما بهترین مشاوره را جهت انتخاب و خرید بهترین و مفیدترین گزینه برای شبکه شما ارائه می کنند.
