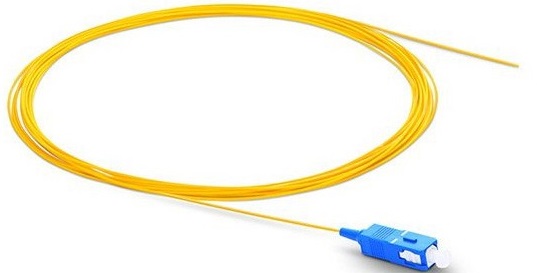

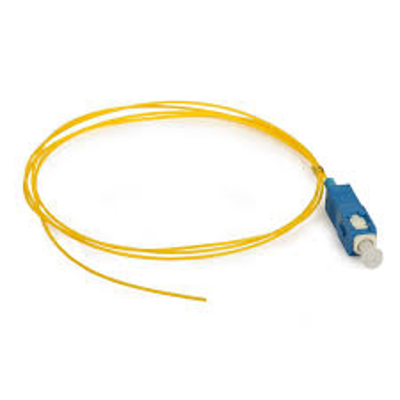

پیگتیل فیبرنوری تک رنگ SC/UPC SM 1 CORE کد G652 SC/UPC SM 1.5m Fiber Optic Pigtail

پیگتیل فیبرنوری تک رنگ SC/UPC SM 1 CORE کد G652

پیگتیل فیبر نوری (Pigtail Fiber Optic) به نوعی از کابل فیبر نوری اشاره دارد که در یک سر آن یک یا چند رشته فیبر نوری وجود دارد و سر دیگر آن بدون کانکتور باقی مانده است. این نوع کابل معمولاً برای اتصال فیبر نوری به تجهیزات مختلف مانند سوئیچ‌ها، روترها و یا دیگر دستگاه‌های شبکه استفاده می‌شود.

پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
Fiber Optic Pigtail SC/UPC SM 1Core G.652 یک کابل کوتاه فیبر نوری با یک سر کانکتور نصب‌شده کارخانه‌ای است که برای ترمینیشن (Termination) و اتصال دائمی فیبر در پچ‌پنل یا باکس فیبر استفاده می‌شود.

 ساختار فنی پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
 1) نوع فیبر: Single Mode (SM)
فیبر تک‌مد فقط یک مد نوری را عبور می‌دهد.
 توضیح علمی
قطر هسته (Core) تقریباً:
 9 میکرون Core
 125 میکرون Cladding به دلیل قطر بسیار کوچک:
 پدیده Dispersion بسیار کم است
 مناسب ارتباطات طولانی و پرسرعت

 2) استاندارد فیبر G.652
این استاندارد رایج‌ترین نوع فیبر تک‌مد در دنیا است.
ویژگی‌های علمی فیبر G652
 حداقل تضعیف در طول موج:
 1310nm
 1550nm
 مناسب لینک‌های مخابراتی شهری و بین‌شهری
 سازگار با شبکه‌های FTTH ،FTTx ،Metro و Backbone

 پارامترهای کلیدی
 Attenuation ≈ 0.35 dB/km در 1310nm
 Attenuation ≈ 0.22 dB/km در 1550nm

 3) نوع کانکتور: SC
کانکتور SC یکی از استانداردترین کانکتورهای فیبر است.
 ویژگی مکانیکی
 مکانیزم Push-Pull
 نصب سریع و قفل‌شونده
 پایداری مکانیکی بالا


 کاربرد پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
 پچ پنل‌ها
 ODF
 تجهیزات مخابراتی

 4) نوع پولیش: UPC
UPC = Ultra Physical Contact


 مفهوم علمی پولیش
سطح انتهایی فرول با دقت بسیار بالا پولیش می‌شود تا:
 بازتاب نور کاهش یابد
 تلفات اتصال کم شود

 مشخصات پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
 Return Loss ≈ 50 dB
 Insertion Loss ≈ 0.2–0.3 dB


 5) ساختار 1Core (تک رشته)
این پیگتیل دارای یک رشته فیبر است.

کاربرد
 لینک‌های تک‌مسیره
 اتصال هر پورت ODF به یک مسیر فیبر
 پروژه‌های FTTH و دوربین شهری

 کاربردهای تخصصی پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
 1) ترمینیشن در پچ پنل و ODF
مهم‌ترین کاربرد پیگتیل:
 فرآیند نصب
1. کابل فیبر اصلی وارد باکس می‌شود
2. فیبرها Strip می‌شوند
3. فیوژن اسپلیس به پیگتیل انجام می‌شود
4. کانکتور SC آماده استفاده است


مزیت پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
 کیفیت اتصال کارخانه‌ای
 کاهش خطای نصب


 2) شبکه‌های مخابراتی و FTTH
در شبکه‌های فیبر تا منزل:
کاربرد:
 اتصال فیبر ورودی به تجهیزات مشترک
 اتصال به ONT / OLT


 3) مراکز داده و شبکه‌های سازمانی
در دیتاسنترها برای:
 اتصال تجهیزات Core
 مدیریت کابل‌کشی فیبر
 ایجاد لینک‌های پایدار


 4) سیستم‌های نظارت شهری
در پروژه‌های دوربین شهری:
 اتصال فیبر ستون‌ها به رک مرکزی
 لینک‌های طولانی بدون نویز

 مزایای استفاده از پیگتیل فیبر نوری تک‌مد SC/UPC سینگل‌مد 1Core با فیبر G.652
افزایش کیفیت اتصال
کانکتور کارخانه‌ای:
 پولیش دقیق
 افت کم
 بازتاب بسیار کم
 کاهش زمان نصب
نصب کانکتور دستی حذف می‌شود.

پیگتیل‌ها معمولاً در طول‌های مختلف و با انواع مختلفی از فیبر (مانند فیبر نوری تک حالته یا چند حالته) تولید می‌شوند. انتهای فیبر نوری که بدون کانکتور است، معمولاً برای جوش دادن به فیبرهای دیگر یا برای اتصال به تجهیزات خاص طراحی شده است.
استفاده از پیگتیل‌ها در سیستم‌های فیبر نوری به دلیل سهولت در نصب و تعمیرات، همچنین کاهش تلفات سیگنال در اتصالات، رایج است.

ما در فروشگاه نایب نت تصمیم داریم موارد مهم را مورد بررسی قرار دهیم تا شما بتوانید با دید باز و آگاهی کامل برای خرید تجهیزات فیبرنوری اقدام نمایید و در این زمینه همکاران ما بهترین مشاوره را جهت انتخاب و خرید بهترین و مفیدترین گزینه برای شبکه شما ارائه می کنند.
