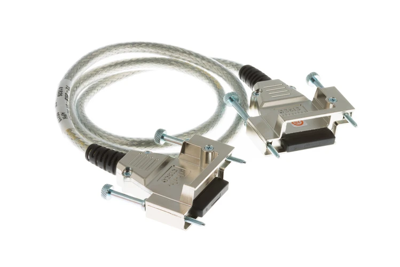

کابل استک سیسکو CAB-STACK-3750-1M Cisco CAB STACK 3750 1M Stack Cable

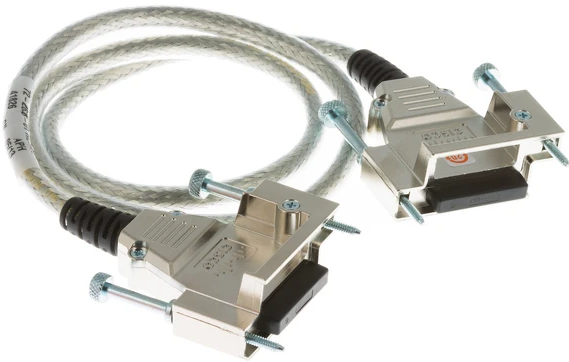

کابل استک مدل Cisco Stackwise Stacking Cable, 1M

کابل استک 3750 Cisco Systems Stackwise CAB-STACK برای انباشت مبدل های کاتالیزوری سری 3750، 3750E و 3750X مورد استفاده قرار می گیرد. با کمک از فناوری StackWise، می توانیم با استفاده از کابل های انباشته اختصاصی، ۹ سوئیچ سیسکو را به هم متصل نماییم، و تعدادی سوئیچ جداگانه را به یک سوئیچ منطقی تبدیل کنیم. در واقع، اتصال سوئیچ ها با کابل پشته، مدار دو طرفه با سرعت 64 گیگابیت بر ثانیه را برای ما فراهم می نماید و کلیه تنظیمات و اطلاعات سوئیچینگ و مسیریابی در میان همه اعضای مدار به اشتراک گذاشته می شود، بنابراین ما یک سوئیچ با اتصال خازنی داریم.

کابل StackWise (مدل 1M) یک کابل اختصاصیِ Cisco به طول ~1 متر است که برای «پشته‌سازی» (stacking) سوئیچ‌های سری‌های خاصِ Cisco — مثلاً Catalyst 3850 — به‌کار می‌رود. این کابل یک لینک سخت‌افزاری با پهنای باند بالا بین پورت‌‌های استک هر سوئیچ ایجاد می‌کند تا چند سوئیچ به‌صورت یک واحد منطقی (single logical switch) عمل کنند.

کابل استک مدل Cisco Stackwise Stacking Cable, 1M چیست؟
کابل استک مدل Cisco Stackwise Stacking Cable, 1M (یا معادل‌های Type-1 برای StackWise-480) یک کابل مسی با کانکتور اختصاصی سیسکو است که اتصال بین پورت‌های StackWise سوئیچ‌ها را برقرار می‌کند. با این کابل استک مدل Cisco Stackwise Stacking Cable, 1M  چند سوئیچ از نظر کنترلی و داده‌ای طوری کار می‌کنند که کل مجموعه مثل یک سوئیچ واحد مدیریت می‌شود.


مشخصه‌های کابل استک مدل Cisco Stackwise Stacking Cable, 1M
طول: حدود 1 متر (3.3 ft).
طراحی برای: معمولاً برای خانواده‌هایی مثلCisco Catalyst 3850(StackWise-480). (برای خانواده‌های دیگر، شماره/نوع کابل فرق می‌کند: مثال StackWise-160 برای 3650 با پارت‌نامبر متفاوت).
فناوریِ استک مرتبط: StackWise-480 — پهنای باند تجمعی (aggregate stack bandwidth) تا 480 Gbps بین اعضای پشته (بسته به پلتفرم و کانفیگ).
کانکتور: کانکتورِ اختصاصی Cisco(غیر RJ-45)؛ کابل‌های StackWise جدید با نسل‌های قبلی (StackWise / StackWise-Plus) سازگار نیستند.


کابل استک مدل Cisco Stackwise Stacking Cable, 1M چگونه کار می‌کند
 هر سوئیچ دو پورت استک دارد تا بتوان یک حلقه (ring) یا چین (daisy-chain) کامل ساخت. کابل‌ها ترافیک کنترل و دیتای بین سوئیچ‌ها را حمل می‌کنند؛ معماری StackWise معمولاً «کنترل مرکزی» (active/standby master) و «فورواردینگ توزیعی» (distributed forwarding) دارد: کنترل متمرکز می‌شود ولی فورواردینگ در هر عضو انجام می‌پذیرد تا عملکرد بالا حفظ شود.

 نحوه استفاده کابل استک مدل Cisco Stackwise Stacking Cable, 1M
1. انتخاب کابل مناسب: برای هر خانواده سوئیچ از پارت‌نامبر مخصوص استفاده کنید (مثلاً STACK-T1-1M برای 3850). سازگاری مهم است؛ کابل‌های نسل‌های مختلف قابل جایگزینی نیستند.
2. تأمین توپولوژی: معمولاً پیشنهاد می‌شود یک حلقه کامل بسازید (switch1→switch2→…→switchN→switch1) تا افزونگی و تحمل خطا وجود داشته باشد.
3. ترتیب روشن کردن: برای کنترل اینکه کدام سوئیچ Master شود، توصیه می‌شود طبق راهنمای نصب اول سوئیچ‌ها را کابل‌کشی کنید و سپس روشن کنید (راهنمای رسمی نصب Cisco نکاتی درباره توالی روشن/انتخابات master دارد).
4. حساسیت فیزیکی: از خم کردن بیش از حد کابل (حداقل شعاع خم مشخص) و استفاده از کابل‌های اورجینال یا تاییدشده Cisco استفاده کنید؛ کانکتورها پروپریتری بوده و استفاده از کابل نامناسب ممکن است آسیب بزند.
5. Hot-swap: در بسیاری از پیاده‌سازی‌های StackWise-480 حالت hot-swap و بیرون آوردن/گذاشتن یک عضو در حین کار (در توپولوژی کامل حلقه) پشتیبانی می‌شود، ولی برای تشکیل اولیه پشته و تعیین master بهتر است طبق راهنمای Cisco عمل کنید.

 سازگاری و محدودیت‌های  کابل استک مدل Cisco Stackwise Stacking Cable, 1M
حداکثر اعضا در پشته (مثال 3850): تا 9 عضو در StackWise-480 (بسته به مدل/نسخه نرم‌افزار و نوع ماژول‌ها ممکن است محدودیت‌هایی وجود داشته باشد؛ برخی مدل‌های خاص یا ترکیب‌های سخت‌افزاری عدد متفاوتی دارند).
قابل ترکیب نبودن نسل‌ها: نباید سوئیچ‌هایی با تکنولوژی استک متفاوت (مثلاً 3750 StackWise-Plus) را با کابل StackWise-480 قاطی کنید؛ هر خانواده و نسل کابل و کانکتور مخصوص دارد.

 هشدارها و بهترین روش‌های  کابل استک مدل Cisco Stackwise Stacking Cable, 1M
 همیشه از کابل‌های اصل یا تاییدشده Cisco استفاده کنید تا آسیب فیزیکی و مشکلات سازگاری پیش نیاید.
قبل از تغییر در استک (باز یا بستن کابل‌ها، اضافه/حذف عضو) راهنمای نصب و نسخه IOS را بررسی کنید تا از سازگاری نرم‌افزاری و رفتار انتخابات master آگاه باشید.
 StackWise مخصوص انتقال داده/کنترل است؛ کابل‌های StackPower (برای به اشتراک‌گذاری توان الکتریکی بین سوئیچ‌ها) متفاوت‌اند، آنها را اشتباه نگیرید.

کابل استک Cisco Stackwise Stacking Cable, 1M و قابلیت تنظیم :
کابل استک مدل Cisco Stackwise Stacking Cable, 1M یک کابل مونتاژ است که جهت اتصال به انواع سوئیچ های سیسکو با قابلیت تنظیم مورد استفاده قرار می گیرد.با استفاده از این کابل استک مدل , 1M  قادر خواهید بود  اطلاعات سوئیچینگ بین دو آداپتور را به آسانی مدیریت و پیکربندی کنید.
کابل Cisco StackWise Stacking Cable 1M یک کابل تخصصی و حیاتی در معماری شبکه‌های مبتنی بر سوئیچ‌های سازگار سیسکو است که برای اتصال فیزیکی سوئیچ‌ها در قالب فناوری StackWise طراحی شده است. کابل استک مدل Cisco Stackwise Stacking Cable, 1M  برخلاف کابل‌های معمول شبکه، نقش یک مسیر ارتباطی ساده را ایفا نمی‌کند، بلکه به‌عنوان بک‌پلین خارجی عمل می‌کند و وظیفه انتقال داده‌های کنترلی و فورواردینگ پرسرعت بین اعضای استک را بر عهده دارد. به همین دلیل، استفاده صحیح یا ناصحیح از آن مستقیماً بر پایداری، کارایی و قابلیت اطمینان کل شبکه اثر می‌گذارد.

از نظر کاربرد، کابل استک مدل Cisco Stackwise Stacking Cable, 1M  برای ایجاد یک ساختار یکپارچه بین چند سوئیچ فیزیکی به کار می‌رود تا این مجموعه از دید سیستم‌عامل شبکه به‌صورت یک سوئیچ منطقی واحد شناخته شود. در چنین حالتی، مدیریت شبکه ساده‌تر می‌شود زیرا تنها یک آدرس مدیریتی، یک فایل پیکربندی و یک صفحه کنترل وجود دارد. کابل استک مدل Cisco Stackwise Stacking Cable, 1M با فراهم‌کردن پهنای باند بسیار بالا بین سوئیچ‌ها، امکان انتقال سریع اطلاعات داخلی را فراهم می‌کند و مانع ایجاد گلوگاه در ارتباط بین پورت‌هایی می‌شود که روی سوئیچ‌های مختلف قرار دارند.

با توجه به حساسیت این نقش، مهم‌ترین هشدار در استفاده از کابل استک مدل Cisco Stackwise Stacking Cable, 1M  مربوط به سازگاری آن است. هر نسل از فناوری StackWise دارای کابل مخصوص خود است و کابل استک مدل Cisco Stackwise Stacking Cable, 1M  از نظر الکتریکی، ساختار سیگنال و نوع کانکتور با یکدیگر تفاوت دارند. استفاده از کابل نامناسب نه‌تنها باعث شناسایی نشدن استک می‌شود، بلکه در مواردی می‌تواند به پورت StackWise آسیب سخت‌افزاری وارد کند. همچنین این کابل استک مدل Cisco Stackwise Stacking Cable, 1M  به هیچ عنوان نباید به‌عنوان کابل شبکه یا جایگزین لینک اترنت استفاده شود، زیرا برای انتقال مستقیم ترافیک کاربر طراحی نشده و اتصال آن به تجهیزات غیرمرتبط می‌تواند خطرناک باشد.

یکی دیگر از نکات مهم، نحوه اتصال کابل استک مدل Cisco Stackwise Stacking Cable, 1M  در توپولوژی استک است. اگر کابل استک مدل Cisco Stackwise Stacking Cable, 1M  به‌صورت خطی و بدون بستن حلقه کامل متصل شوند، استک فاقد افزونگی خواهد بود و قطع یک کابل می‌تواند باعث تقسیم شدن استک و ناپایداری شدید شبکه شود. به همین دلیل، در کاربرد حرفه‌ای، همواره توصیه می‌شود اتصال به‌صورت حلقه کامل انجام شود تا در صورت بروز خرابی در یک مسیر، مسیر جایگزین به‌طور خودکار فعال شود.

از نظر فیزیکی، کابل StackWise نسبت به خم‌شدن، کشیدگی و فشار بیش از حد حساس است. ساختار داخلی آن برای انتقال سیگنال‌های پرسرعت طراحی شده و هرگونه آسیب مکانیکی می‌تواند باعث افت کیفیت سیگنال یا بروز خطاهای پنهان شود که معمولاً بلافاصله قابل تشخیص نیستند. همچنین عبور این کابل در کنار منابع نویز الکترومغناطیسی مانند کابل‌های برق، UPS یا PDU می‌تواند پایداری لینک استک را کاهش دهد.

در بهترین روش‌های بهره‌برداری، انتخاب طول مناسب کابل اهمیت زیادی دارد. مدل یک‌متری برای نصب سوئیچ‌ها به‌صورت عمودی در یک رک طراحی شده و استفاده از طول بیشتر بدون نیاز واقعی، تنها باعث افزایش نویز و پیچیدگی کابل‌کشی می‌شود. پیش از روشن‌کردن سوئیچ‌ها نیز توصیه می‌شود تمامی کابل‌های StackWise به‌طور کامل متصل شده باشند تا فرآیند شناسایی اعضا و انتخاب سوئیچ اصلی به‌درستی انجام شود. تعیین دستی اولویت سوئیچ اصلی نیز از رفتارهای غیرقابل پیش‌بینی در زمان راه‌اندازی یا خرابی جلوگیری می‌کند.
در نهایت، باید توجه داشت که کابل Cisco StackWise Stacking Cable 1M یکی از اجزای کلیدی در طراحی شبکه‌های پایدار و مقیاس‌پذیر است. استفاده صحیح از آن منجر به افزایش قابلیت اطمینان، کاهش پیچیدگی مدیریتی و بهبود عملکرد کلی شبکه می‌شود، در حالی که بی‌توجهی به هشدارها و اصول استفاده می‌تواند باعث قطعی‌های گسترده و اختلال در سرویس‌های حیاتی شود.


ویژگی های کابل استک Cisco Stackwise Stacking Cable, 1M
کابل استک Cisco Stackwise Stacking Cable, 1M یک کابل تخصصیِ ساخت Cisco است که به‌صورت اختصاصی برای اتصال پورت‌های استک (StackWise) سوئیچ‌های سازگار طراحی شده و ویژگی‌های فنی، مکانیکی و سازگاری‌ای دارد که آن را از کابل‌های شبکهٔ عادی متمایز می‌کند. طول کابل استک مدل Cisco Stackwise Stacking Cable, 1M  دقیقاً یک متر است و معمولاً برای اتصال سوئیچ‌هایی که در یک رک یا در فضاهای بسیار نزدیک قرار گرفته‌اند به‌کار می‌رود؛ نسخه‌های همسانی از این خانواده با طول‌های 0.5 و 3 متر نیز ارائه می‌شوند.

از منظر عملکردی، کابل استک مدل Cisco Stackwise Stacking Cable, 1M  برای کار با معماری StackWise-480 طراحی شده است؛ معماری‌ای که اجازه می‌دهد اعضای یک پشته به‌صورت یک سوئیچ منطقی واحد عمل کنند و پهنای باند تجمعی لایهٔ پشته تا حدود 480 گیگابیت بر ثانیه فراهم گردد. این ویژگی به انتقال سریع اطلاعات کنترلی و تبادل فورواردینگ بین اعضای پشته کمک می‌کند و موجب حذف نیاز به بعضی مکانیزم‌های پیچیدهٔ تجمیع لینک در سطح access می‌شود. توجه داشته باشید که حداکثر تعداد اعضای قابل پشتیبانی در یک پشته وابسته به مدل سوئیچ است: به‌عنوان مثال خانوادهٔ Catalyst 3850 می‌تواند تا ۹ عضو را در یک پشته پشتیبانی کند، اما خانوادهٔ Catalyst 9300 معمولاً محدود به هشت عضو است؛ بنابراین ظرفیت پشته به ترکیب مدل‌ها و مستندات رسمی هر خانواده بستگی دارد.

از نظر فیزیکی و سازگاری، کابل استک مدل Cisco Stackwise Stacking Cable, 1M  یک کانکتور اختصاصی و رابط مخصوص پورت‌های استک دارد و ساختار الکتریکی/سیگنالی آن با کابل‌های اترنت استاندارد متفاوت است؛ به همین دلیل این کابل استک مدل Cisco Stackwise Stacking Cable, 1M را نمی‌توان به‌عنوان جایگزین کابل شبکه یا برای اتصال به سرورها، روترها یا سوئیچ‌های غیرسازگار استفاده کرد. در اسناد نصب رسمی Cisco حداقل شعاع خم مجاز برای کابل‌های این خانواده برای طول 1 متر به‌صورت عددی ذکر شده است (برای مثال حداقل شعاع خم حدود 66 میلی‌متر/2.6 اینچ گزارش شده) و رعایت این محدودیت برای جلوگیری از افت کیفیت سیگنال و خطاهای پنهان ضروری است.
مواد و خواص محیطی کابل نیز مطابق استانداردهای Cisco تعیین شده‌اند؛ کابل‌های StackWise در خانوادهٔ محصول Cisco به‌صورت هالوژن-فری (halogen-free) عرضه می‌شوند که در محیط‌های رک و دیتاسنتر مزایای ایمنی و کاهش دود سمی در شرایط آتش‌سوزی دارد. همچنین Cisco و توزیع‌کنندگان رسمی توصیه می‌کنند از کابل‌های اصل یا مورد تأیید Cisco استفاده شود؛ کابل‌های غیرمعتبر یا معیوب می‌تواند باعث خطاهای CRC، قطع‌های مکرر یا حتی آسیب به پورت‌های استک گردد.

در سطح کاربردی-پیمایشی، کابل 1 متری برای حالات مرسومی طراحی شده که سوئیچ‌ها به‌صورت عمودی در یک رک یا به‌صورت نزدیک به هم نصب شده و نیاز به طول متوسط دارند؛ استفادهٔ طولانی‌تر از کابل 1M در فواصل غیرضروری می‌تواند مشکلات مدیریت کابل و افزایش نویز الکترومغناطیسی ایجاد کند. همچنین اسناد Cisco به‌وضوح بیان می‌کنند که برای حصول افزونگی باید معماری پشته به‌صورت حلقه (ring) بسته شود و نه فقط به‌صورت زنجیرهٔ خطی؛ کابل‌هایی که به‌درستی نصب و مدیریت نشوند می‌توانند باعث «تقسیم پشته» (split stack) یا انتخاب مجدد نامناسب Master شوند.
در مجموع، مهم‌ترین ویژگی‌های عملی و قابل استناد این کابل عبارت‌اند از: شماره قطعه (STACK-T1-1M=)، طول دقیق یک متر، طراحی برای StackWise-480 و سوئیچ‌های سازگار مانند خانواده‌های Catalyst 3850/9300، وجود نسخه‌های طولی دیگر، حداقل شعاع خم مجاز و مشخصات مواد (هالوژن-فری)، و کانکتور/رابط اختصاصی که استفادهٔ آن را محدود به پورت‌های استک می‌کند. برای جزئیات بیشتر سخت‌افزاری (ابعاد فیزیکی دقیق بسته‌بندی، وزن، یا فهرست دقیق مدل‌های سازگار) و برای حصول اطمینان از سازگاری با مدل و نسخهٔ نرم‌افزاری سوئیچِ شما، مستندات و دیتاشیت رسمی محصول را ملاحظه کنید یا نام مدل دقیق سوئیچ را بفرستید تا مستقیماً مشخصات مرتبط را برای همان مدل استخراج و ارجاع دهم.


مزایای کابل استک Cisco Stackwise Stacking Cable, 1M
 دارای مزایایی است که مستقیماً از طراحی مهندسی StackWise و نیازهای عملی شبکه‌های حرفه‌ای سیسکو ناشی می‌شود.
یکی از مهم‌ترین مزایای این کابل، ایجاد یک سوئیچ منطقی واحد از چند سوئیچ فیزیکی است. با استفاده از کابل StackWise، سوئیچ‌ها در سطح سیستم‌عامل به‌صورت یک دستگاه واحد شناخته می‌شوند. این موضوع باعث می‌شود کل پشته تنها یک IP مدیریتی، یک فایل پیکربندی و یک نقطه کنترل داشته باشد. نتیجه این یکپارچگی، کاهش چشمگیر پیچیدگی مدیریتی و افزایش دقت در اعمال سیاست‌های شبکه است.
مزیت کلیدی دیگر، پهنای باند بسیار بالا در ارتباط داخلی سوئیچ‌ها است. کابل StackWise بخشی از یک معماری اختصاصی با پهنای باند تجمعی بسیار زیاد (مانند StackWise-480) محسوب می‌شود که امکان تبادل سریع داده‌های کنترلی و فورواردینگ را فراهم می‌کند. این ارتباط سخت‌افزاری مستقل از لینک‌های اترنت است و مانع ایجاد گلوگاه در ترافیک بین سوئیچ‌های پشته می‌شود.

از منظر پایداری، این کابل نقش مهمی در افزایش دسترس‌پذیری شبکه (High Availability) ایفا می‌کند. در توپولوژی حلقه‌ای، قطع یک کابل یا از کار افتادن یک سوئیچ باعث از کار افتادن کل استک نمی‌شود و مسیر جایگزین به‌صورت خودکار فعال می‌گردد. این ویژگی به‌طور مستقیم احتمال قطعی سرویس در لایه Access یا Distribution را کاهش می‌دهد.

یکی دیگر از مزایای مهم، حذف نیاز به پروتکل‌ها و طراحی‌های پیچیده افزونگی است. در معماری StackWise، چون کل مجموعه یک سوئیچ واحد محسوب می‌شود، دیگر نیازی به استفاده از مکانیزم‌هایی مانند HSRP، VRRP یا لینک‌های بین‌سوئیچی پیچیده برای افزونگی وجود ندارد. این موضوع باعث ساده‌تر شدن طراحی شبکه و کاهش بار پردازشی روی تجهیزات می‌شود.

کابل StackWise همچنین امکان مقیاس‌پذیری تدریجی و بدون وقفهرا فراهم می‌کند. با اضافه کردن یک سوئیچ جدید به پشته و اتصال آن از طریق کابل استک، ظرفیت پورت‌ها و توان عملیاتی شبکه افزایش می‌یابد بدون آنکه نیاز به تغییر اساسی در توپولوژی، آدرس‌دهی یا سیاست‌های امنیتی باشد. این ویژگی در محیط‌هایی با رشد تدریجی بسیار ارزشمند است.

از دید عملکرد شبکه، یکی از مزایای کمتر دیده‌شده این کابل، هماهنگی کامل در Control Plane و Data Plane بین اعضای استک است. جدول‌های MAC، ARP و اطلاعات کنترلی به‌صورت هماهنگ بین سوئیچ‌ها نگهداری می‌شوند و تصمیم‌گیری در مورد فورواردینگ بسته‌ها با سرعت و دقت بیشتری انجام می‌گیرد.

طول ۱ متری این کابل نیز یک مزیت عملی محسوب می‌شود. این طول برای نصب سوئیچ‌ها به‌صورت عمودی در یک رک طراحی شده و باعث کاهش شلوغی کابل‌کشی، افت سیگنال و تأثیر نویز الکترومغناطیسی می‌شود. مدیریت فیزیکی بهتر کابل‌ها به‌طور غیرمستقیم به افزایش پایداری لینک استک کمک می‌کند.

در نهایت، استفاده از کابل StackWise اصلی Cisco باعث افزایش اطمینان سخت‌افزاری و طول عمر شبکه می‌شود. این کابل‌ها مطابق استانداردهای الکتریکی و مکانیکی سیسکو طراحی شده‌اند و ریسک خطاهای پنهان، قطع‌های تصادفی یا آسیب به پورت‌های استک را به حداقل می‌رسانند.

به‌طور خلاصه، مزایای کابل Cisco StackWise Stacking Cable, 1M در سه محور اصلی خلاصه می‌شود:
یکپارچگی مدیریتی، کارایی و پهنای باند بالا، و پایداری عملیاتی شبکه. این مزایا باعث شده‌اند StackWise به یکی از قابل‌اعتمادترین روش‌ها برای توسعه و مدیریت شبکه‌های سوئیچ‌شده سیسکو تبدیل شود.

مقایسه ویژگی های کابل استک Cisco Stackwise Stacking Cable, 1M

کابل استک Cisco Stackwise Stacking Cable, 1M

مشخصات کابل استک Cisco Stackwise Stacking Cable, 1M

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
