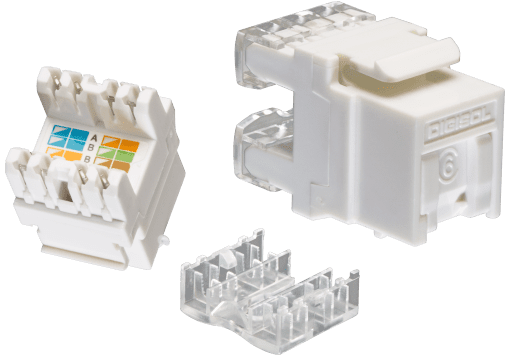

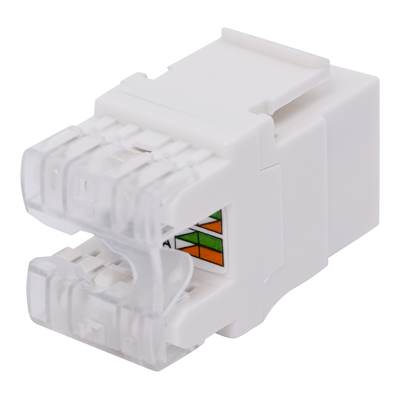

کیستون شبکه CAT6 UTP CAT6 UTP Keystone

کیستون شبکه  CAT6 UTP

کیستون شبکه  CAT6 UTP محصولی مناسب و کاربردی برای کاربران شبکه است و به کاربر کمک می کند تا بتواند با استفاده از این کیستون کابل های مختلف را به سایرتجهیزات شبکه متصل نماید. شما کاربران می توانید با استفاده از این محصول تجهیزاتی مانند: پچ پنل ها، سوییچ ها و روتر ها را به یکدیگر متصل نموده و به انتقال اطلاعات بین آن ها بپردازید. کیستون شبکه مدل  CAT6 UTP شامل بدنه ای با رنگ سفید بوده و دارای جنسی از نوع پلاستیک می باشد. این کیستون از دسته محصولات  تجهیزات پسیو شبکه به شمار رفته و دارای کانکتوری از گروه CAT6 با نوع UTP می باشد. این ویژگی سبب می شود تا انتقال داده ها با سرعت بالا و فرکانس مناسب و در امن ترین شرایط انجام گیرد.

 ۱. تعریف و جایگاه کاربردی
کیستون (Keystone jack): ماژول مستقلِ فشاری/قابل لق گرفتن که در پنل، رک، فیس‌پلیت یا آداپتور نصب می‌شود و رابط بین سیم‌های افقی (کابل) و پچ‌کورد (کابل رابط) را فراهم می‌کند.
CAT6: طبقهٔ شش از کابل شبکه جفت‌پیچیدهٔ مسی که برای پهنای باند تا ۲۵۰ مگاهرتز و انتقال‌های گیگابیت/چندگیگ طراحی شده است.
UTP (Unshielded Twisted Pair): کابل بدون شیلد (غلاف فلزی)؛ تداخل الکترومغناطیسی (EMI) کنترل می‌شود با حفظ پیچش سیم‌ها، نه با شیلد.


 ۲. ساختار فیزیکی و اجزا
بدنهٔ پلاستیکی با فرم کیستون که درون ماژول پنل یا فیس‌پلیت قفل می‌شود (معمولاً از مواد مهندسی‌شده مثل PC/ABS).
پورت 8P8C (طراحی فیزیکی شبیه RJ45، اما اصطلاحاً به‌عنوان پورت زن 8P8C شناخته می‌شود) برای اتصال پچ‌کورد.
IDC / Punchdown terminals (ترمینال‌های برش‌عایق یا Insulation Displacement Connectors) برای اتصال هر زوج سیم کابل؛ معمولاً با روش punch-down (ابزار ضربه‌ای) یا پیچ/کلمپ.
گاهی نوار نگهدارنده (strain relief) برای کاهش کشش روی ترمینال‌ها و حفظ زاویهٔ خم.
در کیستون‌های UTP هیچ شیلدی (فلزی) در کانکتور وجود ندارد؛ برای S/FTP یا STP از کیستون‌های شیلددار استفاده می‌شود.


۳. مشخصات و عملکرد الکتریکی (کلیدی)
پهنای باند: طراحی شده برای عملکرد تا 250 MHz (حد استاندارد CAT6).
نرخ انتقال: پشتیبانی از 1 Gbps کامل در طول استاندارد 100 متر (افقی)؛ در شرایط خاص می‌تواند تا 10GBASE-T در فواصل کوتاه‌تر (معمولاً تا ~55 متر بسته به محیط) عمل کند.
پارامترهای فنی مهم: NEXT (Near-End Crosstalk)، PSNEXT، ACR (Attenuation-to-Crosstalk Ratio)، ACR-F (در فرکانس)، ELFEXT/PS-ELFEXT، Return Loss، Insertion Loss. کیستون باید مقادیر این معیارها را در محدوده‌های تعریف‌شده برای Category 6 رعایت کند.
کانکتور و تماس‌ها: معمولاً تماس‌های طلاکاری‌شده (Gold plated) برای پایداری و مقاومت در برابر اکسیداسیون.


 نصب و نکات کاربردی کیستون شبکه  CAT6 UTP
 از ابزار پانچ‌داون با کیفیت و جابه‌جایی صحیح زوج‌ها استفاده کن؛ خم‌کردن شدید یا کشش زیاد باعث افت عملکرد می‌شود.
حفظ مطابق بودن با استاندارد رنگ‌بندی(A یا B) و ثبت/برچسب‌گذاری پورت‌ها برای مدیریت آسان.
از کیستون‌های CAT6 معتبر با گواهی عملکرد استفاده کنید.
در محیط‌های نویزی یا طولانی، در نظر داشته باش کهUTP حساس‌تر به EMI است؛ مسیرها را از منابع برق و کابل‌های قدرت دور نگه دار.


 تست و تأیید عملکرد
 پس از نصب، برای تضمین عملکرد باید از تستر/گواهی‌کننده کابل (certifier) مانند دستگاه‌های شناخته‌شده استفاده شود. تست‌ها شامل: طول، اتلاف (attenuation)، NEXT، ACR، Return Loss و سایر معیارهای Category 6 هستند.
تنها تست بصری یا تست پیوستگی ساده کافی نیست؛ برای تضمین کیفیت شبکهٔ تولیدی (خصوصاً در پیاده‌سازی‌های تجاری و دیتا-سنتر) باید تست استانداردی انجام شود.

 جمع‌بندی کیستون شبکه  CAT6 UTP
کیستون شبکه CAT6 UTP یک ماژول فیزیکی برای خاتمه کابل‌های زوج‌پیچیدهٔ بدون شیلد است که باید از نظر مکانیکی و الکتریکی مطابق استانداردهای Category 6 عمل کند (پهنای باند تا 250 MHz، پشتیبانی از 1 Gbps و در شرایط خاص 10G در فاصله کوتاه). انتخاب و نصب صحیح، حفظ پیچش زوج‌ها، استفاده از ابزار مناسب و تست با دستگاه گواهی‌کننده، کلید دستیابی به عملکرد مطمئن شبکه است.

مشخصات کیستون شبکه  CAT6 UTP
رنگ : سفید
جنس بدنه : پلاستیک
نوع کاربری : تجهیزات شبکه
گروه کانکتور: CAT6
نوع کانکتور: UTP
 کیستون شبکه CAT6 UTP به‌عنوان یک رابط استاندارد و دائمی در سیستم‌های کابل‌کشی ساخت‌یافته به‌کار می‌رود و وظیفهٔ اصلی آن اتصال منظم، پایدار و استاندارد کابل شبکه افقی (UTP Cat6) به تجهیزات کاربر یا شبکه است.


کاربردهای کیستون شبکه CAT6 UTP
 ۱. ایجاد نقطه اتصال استاندارد شبکه
کیستون CAT6 UTP کابل شبکه را به یک پورت زن استاندارد (8P8C) تبدیل می‌کند تا اتصال تجهیزات شبکه مانند رایانه، تلفن IP، پرینتر شبکه یا اکسس‌پوینت بدون دستکاری مستقیم کابل اصلی انجام شود.

 ۲. استفاده در کابل‌کشی ساخت‌یافته
در شبکه‌های اداری، تجاری و آموزشی، کیستون به‌عنوان جزء ثابت در پریز شبکه، پچ‌پنل و رک استفاده می‌شود و امکان پیاده‌سازی شبکه‌ای منظم، توسعه‌پذیر و مطابق استاندارد را فراهم می‌کند.


۳. افزایش پایداری و طول عمر کابل شبکه
با استفاده از کیستون، کابل افقی شبکه به‌صورت دائمی خاتمه داده می‌شود و از اتصال مستقیم و مکرر کابل به دستگاه‌ها جلوگیری می‌گردد؛ این موضوع باعث کاهش آسیب فیزیکی به کابل و افزایش عمر مفید آن می‌شود.


 ۴. حفظ کیفیت سیگنال و عملکرد شبکه
کیستون CAT6 UTP به‌گونه‌ای طراحی شده است که مشخصات الکتریکی استاندارد Cat6 (مانند کنترل تداخل و افت سیگنال) را حفظ کند و امکان انتقال داده با سرعت ۱ گیگابیت بر ثانیه و بالاتر در شرایط مجاز را فراهم آورد.


 ۵. تسهیل مدیریت، عیب‌یابی و توسعه شبکه
وجود کیستون‌های ماژولار در پچ‌پنل یا پریز شبکه باعث می‌شود:
شناسایی و برچسب‌گذاری پورت‌ها ساده‌تر شود
 تعویض یا جابه‌جایی تجهیزات بدون تغییر کابل‌کشی اصلی انجام گیرد
عیب‌یابی شبکه سریع‌تر و دقیق‌تر انجام شود


 جمع‌بندی کاربردی  کیستون شبکه CAT6 UTP
به‌طور خلاصه، کاربرد کیستون شبکه CAT6 UTP ایجاد یک نقطه اتصال استاندارد، مطمئن و منظم بین کابل شبکه و تجهیزات است که کیفیت انتقال داده را حفظ کرده، مدیریت شبکه را ساده می‌کند و عمر کابل‌کشی را افزایش می‌دهد، بدون آن‌که پیچیدگی فنی بالایی برای کاربر ایجاد کند.


 ویژگی‌های کیستون شبکه CAT6 UTP
کیستون شبکه CAT6 UTP دارای مجموعه‌ای از ویژگی‌های فنی، مکانیکی و عملکردی است که آن را برای استفاده در کابل‌کشی استاندارد شبکه‌های داده مناسب می‌سازد.

۱. تطابق با استاندارد Category 6
این کیستون مطابق الزامات فنی Category 6 طراحی می‌شود و توانایی پشتیبانی از پهنای باند تا ۲۵۰ مگاهرتز را دارد؛ در نتیجه انتقال پایدار داده با سرعت‌های بالا (مانند 1Gbps و در شرایط مشخص بالاتر) امکان‌پذیر است.


 ۲. ساختار بدون شیلد (UTP)
در این نوع  کیستون شبکه CAT6 UTP از هیچ پوشش فلزی حفاظتی استفاده نمی‌شود و کنترل تداخل الکترومغناطیسی از طریق حفظ پیچش زوج‌سیم‌ها و طراحی داخلی کانکتور انجام می‌گیرد. این ویژگی باعث سادگی نصب و عدم نیاز به اتصال زمین می‌شود.


 ۳. کانکتور استاندارد 8P8C
کیستون دارای پورت زن 8P8C است که سازگاری کامل با پچ‌کوردهای شبکه استاندارد را فراهم می‌کند و امکان اتصال انواع تجهیزات شبکه را بدون مبدل اضافی می‌دهد.


۴. ترمینال‌های اتصال از نوع IDC
اتصال سیم‌ها به کیستون از طریق ترمینال‌های برش‌عایق (IDC) انجام می‌شود که بدون لخت‌کردن سیم، تماس الکتریکی مطمئن و یکنواخت ایجاد کرده و مقاومت الکتریکی اتصال را کاهش می‌دهد.


۵. پشتیبانی از آرایش سیم‌بندی استاندارد
کیستون شبکه CAT6 UTP دارای راهنمای رنگ‌بندی مطابق استانداردهای T568A و T568B است .

 ۶. حفظ مشخصات الکتریکی سیگنال
طراحی داخلی کیستون به‌گونه‌ای است که پارامترهای مهمی مانند:
 تداخل نزدیک (NEXT)
 افت سیگنال (Insertion Loss)
بازگشت سیگنال (Return Loss)

در محدوده‌های مجاز استاندارد Cat6 باقی بمانند و کیفیت ارتباط شبکه حفظ شود.

۷. بدنه مقاوم و ماژولار
بدنه از مواد مهندسی‌شده ساخته می‌شود که در برابر فشار نصب، تغییر شکل و حرارت معمول محیطی مقاوم است و به‌صورت ماژولار (Snap-in) در پریز یا پچ‌پنل نصب می‌شود.


 ۸. سازگاری با کابل‌های شبکه متداول
این کیستون برای کابل‌های UTP با هادی مسی جامد (Solid) طراحی شده و اتصال پایدار و طولانی‌مدت را در کابل‌کشی افقی فراهم می‌کند.
ویژگی‌های کیستون شبکه CAT6 UTP شامل رعایت استاندارد Cat6، ساختار بدون شیلد، اتصال مطمئن IDC، حفظ کیفیت سیگنال، نصب ساده و سازگاری گسترده است. این ویژگی‌ها باعث می‌شوند کیستون CAT6 UTP یک انتخاب استاندارد و قابل اعتماد برای شبکه‌های خانگی، اداری و آموزشی باشد، بدون آن‌که پیچیدگی فنی بالایی داشته باشد.


مزایای کیستون شبکه CAT6 UTP
کیستون شبکه CAT6 UTPبه دلیل طراحی استاندارد و ویژگی‌های فنی مشخص، مزایای متعددی در پیاده‌سازی و بهره‌برداری از شبکه‌های داده دارد.
 ۱. انتقال پایدار داده با سرعت بالا
این کیستون با رعایت الزامات الکتریکی Category 6، امکان انتقال داده با سرعت ۱ گیگابیت بر ثانیه را به‌صورت پایدار و بدون افت محسوس کیفیت فراهم می‌کند و در فواصل کوتاه قابلیت پشتیبانی از سرعت‌های بالاتر را نیز دارد.
۲. حفظ کیفیت سیگنال شبکه
طراحی داخلی کیستون CAT6 UTP باعث کاهش تداخل بین زوج‌سیم‌ها (Crosstalk) و کنترل افت سیگنال می‌شود که نتیجهٔ آن ارتباط مطمئن‌تر و کاهش خطاهای انتقال داده است.
 ۳. نصب ساده و سریع
ساختار بدون شیلد (UTP) نیاز به اتصال زمین را حذف می‌کند و وجود ترمینال‌های IDC با راهنمای رنگ‌بندی، نصب را سریع، دقیق و با حداقل خطای انسانی ممکن می‌سازد.
 ۴. افزایش طول عمر کابل‌کشی شبکه
با خاتمه‌دادن دائمی کابل افقی روی کیستون، از اتصال مستقیم و مکرر کابل به تجهیزات جلوگیری می‌شود؛ این امر آسیب مکانیکی کابل را کاهش داده و عمر مفید زیرساخت شبکه را افزایش می‌دهد.
۵. نظم و استانداردسازی زیرساخت شبکه
استفاده از کیستون CAT6 UTP در پریزها و پچ‌پنل‌ها باعث ایجاد ساختار منظم، ماژولار و استاندارد در کابل‌کشی می‌شود که توسعه و نگهداری شبکه را ساده‌تر می‌کند.
 ۶. سهولت در عیب‌یابی و مدیریت شبکه
وجود پورت‌های استاندارد و قابل تعویض، امکان برچسب‌گذاری، تست و تعویض سریع را فراهم می‌کند و زمان عیب‌یابی و توقف شبکه را کاهش می‌دهد.
 ۷. هزینه مناسب نسبت به کارایی
در مقایسه با انواع شیلددار، کیستون CAT6 UTP هزینه کمتری دارد و برای اغلب محیط‌های اداری و خانگی، کارایی مورد نیاز شبکه را بدون تحمیل هزینه اضافی تأمین می‌کند.
 ۸. سازگاری با تجهیزات متداول شبکه

این کیستون با اغلب پچ‌کوردها، سوئیچ‌ها، روترها و تجهیزات شبکه استاندارد سازگار است و در شبکه‌های جدید یا ارتقا‌یافته به‌راحتی قابل استفاده می‌باشد.
 جمع‌بندی کیستون شبکه CAT6 UTP
مزایای کیستون شبکه CAT6 UTP شامل پایداری بالا در انتقال داده، حفظ کیفیت سیگنال، نصب آسان، افزایش عمر کابل‌کشی، نظم شبکه، مدیریت ساده و هزینه مقرون‌به‌صرفه است. این مجموعه مزایا، کیستون CAT6 UTP را به گزینه‌ای علمی و کاربردی برای پیاده‌سازی شبکه‌های استاندارد و قابل اعتماد تبدیل می‌کند.
