ویژگی های محصول
ویژگیهای آداپتور فیبر نوری LC:
ساختار آداپتور : Simplex، Duplex، Quad
نوع فیبر قابل اتصال : مالتی مود، سینگل مود
نوع کالا : آداپتور فیبر نوری
نوع کانکتور قابل اتصال: LC
نوع پولیش: UPC، APC
آماده ارسال
47,900
معرفی

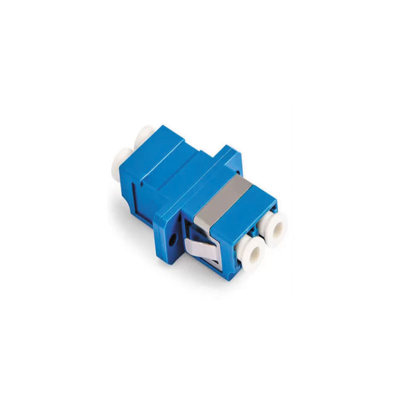

آداپتور فیبر نوری LC-UPC Single Mode Duplex
آداپتور فیبر نوری LC-UPC Single Mode Duplex یکی از تجهیزات پسیو فیبر نوری برای اتصال و همراستا کردن دو کانکتور LC در شبکههای فیبر نوری Single Mode است. این آداپتور با ساختار Duplex دارای دو مسیر اتصال LC است و برای استفاده در پچپنلهای فیبر نوری، ODF، جعبههای توزیع و سایر تجهیزات مدیریت فیبر کاربرد دارد.
در این مدل، کانکتور LC نوع رابط، UPC نوع پولیش و Single Mode نوع فیبر مورد استفاده را مشخص میکند. بنابراین هنگام انتخاب آداپتور فیبر نوری LC-UPC Duplex باید نوع کانکتور، نوع پولیش، نوع فیبر و ساختار نصب تجهیزات را با محصول مطابقت دهید.
آداپتور فیبر نوری LC-UPC Single Mode Duplex چیست؟
آداپتور LC-UPC Single Mode Duplex قطعهای پسیو است که برای ایجاد اتصال مکانیکی دقیق بین دو کانکتور LC-UPC در یک مسیر فیبر نوری استفاده میشود. بخش داخلی آداپتور وظیفه همراستا نگه داشتن فرول کانکتورها را بر عهده دارد تا اتصال فیبرها با دقت مناسب انجام شود.
ساختار Duplex به این معناست که آداپتور دارای دو محل اتصال LC در کنار یکدیگر است. این ساختار معمولاً برای لینکهایی استفاده میشود که دو فیبر مجزا برای ارتباط دوطرفه، مانند مسیر ارسال و دریافت، مورد نیاز است.
بنابراین اگر در شبکه خود از پچکورد یا پیگتیل دارای کانکتور LC-UPC و فیبر Single Mode استفاده میکنید و به یک اتصال Duplex نیاز دارید، آداپتور LC-UPC Single Mode Duplex میتواند گزینه مناسبی باشد؛ البته مشخصات دقیق محصول باید با تجهیزات مورد استفاده تطبیق داده شود.
مشخصات آداپتور فیبر نوری LC-UPC Single Mode Duplex
مشخصات این مدل بر اساس اطلاعات محصول شامل موارد زیر است:
نوع کانکتور: LC
نوع پولیش: UPC
نوع فیبر: Single Mode (SM)
ساختار: Duplex
تعداد مسیر اتصال: دو مسیر
کاربرد: اتصال و همراستاسازی کانکتورهای LC
محل استفاده: پچپنل، ODF، جعبههای توزیع و تجهیزات فیبر نوری
نوع بوش همراستا کننده: سرامیکی، در صورت تأیید مشخصات سازنده
رنگ متداول کانکتور UPC: آبی
نکته: مقادیر دقیق مانند Insertion Loss، Return Loss، تعداد دفعات اتصال و محدوده دمای کاری باید بر اساس دیتاشیت یا مشخصات واقعی همین مدل درج شوند و بهتر است اعداد عمومی به محصول نسبت داده نشوند.
تفاوت LC، UPC، Single Mode و Duplex چیست؟
برای انتخاب صحیح آداپتور فیبر نوری، باید معنی هر بخش از نام محصول را بدانید.
LC چیست؟
LC مخفف Lucent Connector است و یکی از انواع پرکاربرد کانکتورهای فیبر نوری محسوب میشود. کانکتور LC نسبت به کانکتورهایی مانند SC ابعاد کوچکتری دارد و به همین دلیل در پچپنلها، تجهیزات شبکه و محیطهایی با تراکم اتصال بالا کاربرد زیادی دارد.
UPC چیست؟
UPC به نوع پولیش سطح انتهایی فرول کانکتور اشاره دارد. در کانکتورهای LC-UPC، سطح اتصال برای ایجاد اتصال مناسب میان دو کانکتور با پولیش UPC آماده شده است.
بنابراین اگر کانکتورهای مورد استفاده شما LC-UPC هستند، انتخاب آداپتور سازگار با LC و UPC اهمیت دارد.
Single Mode چیست؟
Single Mode یا SM به نوع فیبر نوری اشاره دارد که برای انتقال سیگنال در فواصل طولانیتر نسبت به بسیاری از کاربردهای Multi Mode استفاده میشود.
آداپتور فیبر نوری Single Mode باید با کانکتور و نوع فیبر مورد استفاده در لینک سازگار باشد. نکته مهم این است که آداپتور بهتنهایی نوع فیبر را تغییر نمیدهد؛ بلکه وظیفه اصلی آن ایجاد اتصال مکانیکی و همراستایی مناسب کانکتورهاست.
Duplex چیست؟
Duplex در آداپتور فیبر نوری به ساختاری با دو محل اتصال گفته میشود. در نتیجه آداپتور LC Duplex معمولاً دو رابط LC را در کنار یکدیگر نگه میدارد.
این ساختار در لینکهایی که دو فیبر برای ارتباط دوطرفه مورد استفاده قرار میگیرند، بسیار رایج است.
کاربرد آداپتور فیبر نوری LC-UPC Single Mode Duplex
آداپتور LC-UPC Single Mode Duplex در بخشهای مختلف زیرساخت فیبر نوری قابل استفاده است، از جمله:
پچپنلهای فیبر نوری
ODF و تجهیزات مدیریت فیبر
جعبههای توزیع فیبر نوری
رکها و تجهیزات مخابراتی
دیتاسنترها
شبکههای ارتباطی Single Mode
پروژههای FTTH و FTTx در صورت سازگاری تجهیزات
اتصال پچکوردها و پیگتیلهای دارای کانکتور LC
مدیریت و سازماندهی اتصالات فیبر نوری
استفاده از آداپتور فیبر نوری مناسب باعث میشود اتصال کانکتورها به شکل منظم و قابل جداسازی انجام شود و مدیریت مسیرهای فیبر در تجهیزات پسیو سادهتر باشد.
آداپتور LC-UPC Duplex در پچپنل چه کاربردی دارد؟
یکی از کاربردهای مهم آداپتور فیبر نوری LC Duplex استفاده در پچپنل و ODF است. آداپتور در محل مخصوص خود روی پنل نصب میشود و کانکتورهای LC از دو طرف داخل آن قرار میگیرند.
به این ترتیب میتوان پچکوردها، پیگتیلها یا سایر رابطهای LC را بدون انجام فیوژن مستقیم به یکدیگر متصل کرد.
ساختار Duplex نیز باعث میشود دو مسیر LC در یک فضای نصب مدیریت شوند و نظم بیشتری در پچپنل ایجاد شود.
تفاوت آداپتور LC Simplex و LC Duplex
تفاوت اصلی آداپتور LC Simplex و آداپتور LC Duplex در تعداد محلهای اتصال است.
آداپتور LC Simplex یک مسیر اتصال LC دارد، در حالی که آداپتور LC Duplex دو مسیر اتصال LC را در کنار یکدیگر ارائه میکند.
بنابراین انتخاب بین Simplex و Duplex باید بر اساس تعداد فیبرها و ساختار پچپنل یا تجهیز مورد استفاده انجام شود.
تفاوت LC-UPC و LC-APC
یکی از مهمترین نکات هنگام خرید آداپتور فیبر نوری، توجه به نوع پولیش کانکتور است.
LC-UPC و LC-APC از نظر نوع پولیش با یکدیگر متفاوت هستند و نباید صرفاً بر اساس شکل ظاهری آداپتور انتخاب شوند.
اگر تجهیزات و پچکورد شما LC-UPC هستند، آداپتور سازگار با LC-UPC انتخاب کنید. در صورت استفاده از LC-APC نیز باید آداپتور و سایر اجزای اتصال با همان مشخصات سازگار باشند.
نکته مهم: رنگ کانکتور میتواند برای تشخیص اولیه مفید باشد، اما برای خرید قطعی بهتر است به مشخصات فنی محصول و نوع پولیش اعلامشده توسط سازنده مراجعه شود.
نحوه نصب آداپتور فیبر نوری LC-UPC Duplex
نصب این آداپتور معمولاً ساده است، اما تمیزی کانکتورها نقش مهمی در کیفیت اتصال فیبر نوری دارد.
1. بررسی سازگاری کانکتورها
ابتدا بررسی کنید که کانکتورهای مورد استفاده از نوع LC و از نظر پولیش با آداپتور سازگار باشند.
2. نصب آداپتور روی پچپنل یا ODF
آداپتور LC Duplex را در محل مخصوص خود روی پچپنل، ODF یا تجهیز موردنظر قرار دهید و از ثابت شدن صحیح آن اطمینان حاصل کنید.
3. تمیز کردن کانکتورها
قبل از اتصال، سطح انتهایی کانکتورها را با تجهیزات مناسب تمیزکننده فیبر نوری تمیز کنید. آلودگی روی سطح فرول میتواند باعث افزایش افت اتصال شود.
4. اتصال کانکتورهای LC
کانکتورها را بهآرامی در دو طرف آداپتور قرار دهید تا بهدرستی در محل خود قفل شوند.
5. بررسی مسیر نوری
در صورت نیاز میتوان با تجهیزات تست مناسب مانند Optical Power Meter یا سایر ابزارهای تست فیبر، وضعیت لینک و میزان افت را بررسی کرد.
نکات مهم هنگام خرید آداپتور فیبر نوری LC-UPC Single Mode Duplex
قبل از خرید آداپتور فیبر نوری LC-UPC Single Mode Duplex این موارد را بررسی کنید:
نوع کانکتور:
آداپتور باید برای کانکتور LC طراحی شده باشد.
نوع پولیش:
اگر کانکتورهای شما UPC هستند، آداپتور سازگار با LC-UPC انتخاب کنید.
نوع فیبر:
برای لینک Single Mode، مشخصات آداپتور و سایر تجهیزات باید با سیستم Single Mode سازگار باشد.
ساختار Simplex یا Duplex:
تعداد مسیرهای مورد نیاز را با ساختار آداپتور مطابقت دهید.
نوع نصب:
ابعاد و مکانیزم نصب آداپتور باید با پچپنل، ODF یا باکس مورد استفاده سازگار باشد.
کیفیت ساخت:
دقت بخش همراستا کننده داخلی و کیفیت ساخت آداپتور در پایداری اتصال اهمیت دارد.
مشخصات فنی واقعی محصول:
پارامترهایی مانند Insertion Loss، Return Loss، جنس Alignment Sleeve و محدوده دمای کاری را از دیتاشیت محصول بررسی کنید.
قیمت آداپتور فیبر نوری LC-UPC Single Mode Duplex
قیمت آداپتور فیبر نوری به عواملی مانند نوع کانکتور، نوع پولیش، Single Mode یا Multi Mode بودن، Simplex یا Duplex بودن، کیفیت ساخت و مشخصات فنی محصول بستگی دارد.
بنابراین هنگام بررسی قیمت آداپتور فیبر نوری LC-UPC Single Mode Duplex بهتر است علاوه بر قیمت، مشخصات فنی و سازگاری محصول با تجهیزات شبکه را نیز بررسی کنید.
خرید آداپتور فیبر نوری LC-UPC Single Mode Duplex
اگر برای زیرساخت شبکه خود به آداپتور LC-UPC Single Mode Duplex نیاز دارید، قبل از خرید نوع کانکتور، نوع پولیش، نوع فیبر و ساختار Duplex را بررسی کنید.
آداپتور فیبر نوری LC-UPC Duplex برای استفاده در پچپنلها، ODFها، جعبههای توزیع، دیتاسنترها و سایر تجهیزات مدیریت فیبر نوری گزینهای کاربردی است؛ مشروط بر اینکه مشخصات آن با کانکتورها و تجهیزات شبکه مطابقت داشته باشد.
برای مشاهده و بررسی مدلهای مختلف آداپتور فیبر نوری و تجهیزات پسیو فیبر نوری میتوانید محصولات موجود در فروشگاه نایب نت را بررسی کنید.
سوالات متداول آداپتور LC-UPC Single Mode Duplex
آداپتور فیبر نوری LC-UPC Single Mode Duplex چیست؟
این آداپتور برای اتصال و همراستاسازی کانکتورهای LC در شبکههای فیبر نوری Single Mode استفاده میشود و ساختار Duplex آن دارای دو محل اتصال LC است.
آداپتور LC Duplex برای چه فیبری مناسب است؟
مدل موردنظر برای کاربردهای Single Mode طراحی شده است؛ با این حال هنگام خرید باید مشخصات دقیق محصول و تجهیزات شبکه بررسی شود.
تفاوت LC Simplex و LC Duplex چیست؟
LC Simplex دارای یک مسیر اتصال است، در حالی که LC Duplex دارای دو مسیر اتصال LC در کنار یکدیگر است.
آیا آداپتور LC-UPC با LC-APC یکی است؟
خیر. UPC و APC دو نوع متفاوت از پولیش کانکتور هستند و باید آداپتور و کانکتور از نظر نوع اتصال با یکدیگر سازگار باشند.
آداپتور LC-UPC Duplex کجا استفاده میشود؟
این آداپتور در پچپنل، ODF، جعبههای توزیع، دیتاسنتر، تجهیزات مخابراتی و سایر زیرساختهای فیبر نوری مورد استفاده قرار میگیرد.
هنگام خرید آداپتور LC-UPC به چه نکاتی توجه کنیم؟
نوع کانکتور LC، نوع پولیش UPC، نوع فیبر Single Mode، ساختار Duplex، نوع نصب و مشخصات فنی محصول را بررسی کنید.
مشخصات فنی آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
ویژگی | توضیحات |
نوع کانکتور | LC (Lucent Connector) |
نوع پولیش (Polish Type) | UPC (Ultra Physical Contact) |
نوع فیبر | Single Mode (تکحالته – SM) |
تعداد کانال (Duplex) | دو کانال (برای دو فیبر همزمان، معمولاً ارسال و دریافت) |
جنس بدنه | پلاستیک باکیفیت (معمولاً پلیکربنات یا ABS) |
رنگ متداول | آبی (نشانهی Single Mode UPC) |
تراز نوری | < 0.2 dB (تلفات درج معمولی) |
عملکرد دمایی | از -40 تا +75 درجه سانتیگراد |
کاربرد اصلی | نصب در پچپنلها، ODFها، جعبههای ترمینال و تجهیزات فیبر نوری |
کاربردهای آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
محل استفاده | توضیح |
دیتاسنترها | اتصال بین پچپنل و تجهیزات شبکه فیبر |
پچپنل فیبر نوری | نصب درون کاست یا Tray برای اتصال کابلها |
جعبه ترمینال ODF | ارتباط بین کابلهای اصلی و پچکوردها |
مراکز مخابراتی | توزیع و نگهداری مسیرهای فیبر |
پروژههای FTTH / FTTx | اتصال نهایی فیبر خانه یا ساختمان |
نکات فنی مهم
ویژگی | مقدار تقریبی |
Insertion Loss (افت درج) | ≤ 0.2 dB |
Return Loss (بازتاب نوری) | ≥ 50 dB |
Durability (دوام اتصال) | بیش از 500 بار وصل و جدا کردن |
Alignment Sleeve | سرامیکی (Zirconia) برای دقت بالا |
رنگ بدنه | آبی (UPC) / سبز (APC) / بژ (MM) |
تفاوت LC-UPC و LC-APC
ویژگی | LC-UPC | LC-APC |
رنگ | آبی | سبز |
نوع سطح | صاف | زاویهدار 8 درجه |
بازتاب نوری | حدود 50 dB | حدود 60 dB (کمتر بازتاب) |
کاربرد | شبکههای دیتا و تجهیزات اکتیو | سیستمهای تلویزیونی و RF حساس به بازتاب |
ابزار و وسایل مورد نیاز
قبل از نصب، این موارد را آماده کنید:
وسیله | کاربرد |
آداپتور LC-UPC Duplex | برای اتصال دو کابل LC |
کابل فیبر نوری LC-UPC (پچکورد) | برای اتصال به دو سمت آداپتور |
پچپنل یا جعبه ODF | برای نصب آداپتور داخل آن |
دستمال تمیزکننده لنز / اسپری تمیزکننده فیبر | برای تمیز کردن سطح اتصال قبل از نصب |
Visual Fault Locator (VFL) (اختیاری) | برای تست سلامت مسیر نوری |
مراحل استفاده گامبهگام
مرحله 1: بررسی نوع کانکتور و رنگ
مطمئن شوید کابلهای فیبر نوری تو کانکتور LC-UPC (رنگ آبی) دارند.
آداپتور باید با همان نوع پولیش (UPC) سازگار باشد.
اگر از LC-APC (رنگ سبز) استفاده میکنید، نباید آن را با LC-UPC ترکیب کنید.
مرحله 2: نصب آداپتور در پچپنل یا ODF
آداپتور LC-UPC Duplex معمولاً دارای گیره یا قفل پلاستیکی است.
آن را در شکاف مخصوص روی پچپنل فیبر نوری یا جعبه ODF قرار بدهید.
آنقدر فشار دهید تا “کلیک” کند و در جای خود قفل شود.
(بدنه آداپتور باید با سطح پنل همسطح باشد.)
مرحله 3: تمیز کردن کانکتور فیبرها
قبل از اتصال هر کابل، سطح انتهایی کانکتور LC را با دستمال مخصوص فیبر و اسپری تمیزکننده ایزوپروپیل پاک کنید.
حتی ذرات گرد و غبار بسیار ریز میتوانند باعث افت سیگنال (Loss) شوند.
مرحله 4: اتصال کابلها به آداپتور
سر اول کابل LC-UPC را در یکی از سمتهای آداپتور قرار دهید(ورودی).
سر دوم کابل LC-UPC را از سمت دیگر آداپتور وارد کنید (خروجی).
تا زمانی که صدای “کلیک” شنیدی، به آرامی فشار بده تا کاملاً قفل شود.
حالا دو فیبر از طریق هسته سرامیکی داخل آداپتور، کاملاً تراز و هممحور شدهاند.
در نوع Duplex (دوکاناله)، هر آداپتور دارای دو مسیر فیبر است — معمولاً برای TX و RX (ارسال و دریافت داده).
مرحله 5: تست نوری مسیر، برای اطمینان از صحت اتصال:
از VFL (Visual Fault Locator) استفاده کن.
نور قرمز باید از سمت مقابل آداپتور دیده شود.
در صورت وجود افت یا نشتی زیاد، فیبر را جدا کرده و مجدداً تمیز و وصل کن.
مرحله 6: مدیریت کابلها
کابلها را با نوارهای نگهدارنده یا حلقههای مخصوص فیبر (Fiber Management Ring) مرتب کنید.
از خم شدن بیش از حد کابلها جلوگیری کنید (حداقل شعاع خمش = 3 سانتیمتر).
نکات مهم ایمنی و نگهداری
موارد مهم | توضیح |
هرگز سطح اتصال را با دست لمس نکن. | چربی پوست باعث افت سیگنال میشود. |
از درپوش محافظ استفاده کن. | وقتی فیبرها جدا هستند، آداپتور را با درپوش بپوشان. |
تمیزکاری منظم انجام بده. | هر چند ماه یکبار با دستمال بدون پرز تمیز کن. |
در محیط خشک و خنک نگهداری شود. | گرمای زیاد یا رطوبت به هسته سرامیکی آسیب میزند. |
برای مشاهده مشخصات، قیمت و خرید انواع آداپتور فیبر نوری و تجهیزات پسیو شبکه میتوانید محصولات موجود در نایب نت را بررسی و مدل متناسب با نیاز شبکه خود را انتخاب کنید.
