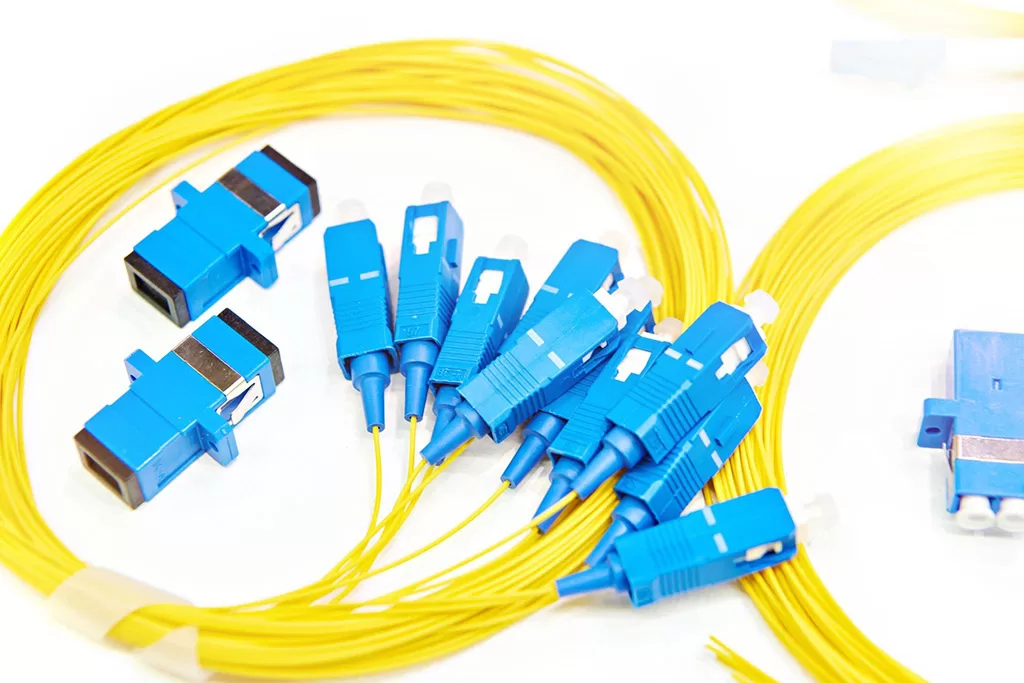

انواع آداپتورهای فیبر نوری

انواع آداپتورهای فیبر نوری

آداپتور فیبر نوری (Fiber Optic Adapter یا Coupler) قطعه‌ای کوچک است که برای اتصال و جفت‌کردن دو کانکتور فیبر نوری به یکدیگر استفاده می‌شود. این آداپتورها در انواع مختلف تولید می‌شوند تا متناسب با نوع کانکتور، مد فیبر و کاربرد شبکه مورد استفاده قرار گیرند. در ادامه دسته‌بندی اصلی انواع آداپتورهای فیبر نوری آورده شده است:

۱. بر اساس نوع کانکتور

آداپتور SC
پرکاربرد، با مکانیزم قفل فشاری (Push-Pull).

آداپتور LC
کوچک‌تر از SC، مناسب محیط‌های با تراکم بالا (Data Center).

آداپتور FC
دارای رزوه پیچی برای اتصال محکم‌تر، مناسب شبکه‌های پر ارتعاش.

آداپتور ST
با قفل فنری و بدنه استوانه‌ای، بیشتر در تجهیزات قدیمی استفاده می‌شود.

آداپتور MTP/MPO
برای اتصال کانکتورهای چندفیبره، کاربرد در شبکه‌های پرظرفیت و مراکز داده.

۲. بر اساس نوع مد فیبر

Single-Mode (SM)
مخصوص فیبرهای تک حالته، با تلفات کم و مناسب انتقال طولانی‌مدت.

Multi-Mode (MM)
مخصوص فیبرهای چندحالته، معمولاً رنگ بدنه آداپتور آبی (SM) و بژ (MM) برای تشخیص است.

۳. بر اساس نوع پولیش کانکتور

UPC (Ultra Physical Contact)
سطح صیقلی با تلفات بازگشتی کم، رنگ آبی.

APC (Angled Physical Contact)
سطح زاویه‌دار با تلفات بازگشتی بسیار پایین، رنگ سبز.

PC (Physical Contact)
نوع قدیمی‌تر با عملکرد متوسط.

۴. بر اساس نوع پورت

ساده (Simplex)
یک فیبر نوری را به یک فیبر دیگر متصل می‌کند.

دوبلکس (Duplex)
دو فیبر (ارسال و دریافت) را همزمان متصل می‌کند.

چهارگانه (Quad)
برای اتصال همزمان چهار فیبر، بیشتر در پچ‌پنل‌های متراکم.

۵. آداپتورهای هیبریدی (Hybrid Adapter)

این نوع امکان اتصال دو نوع کانکتور متفاوت را فراهم می‌کند، مثل:

SC به LC

FC به ST

LC به MTP/MPO

کاربردهای آداپتور فیبر نوری

آداپتورهای فیبر نوری نقش مهمی در شبکه‌های فیبر نوری دارند و کاربردهای آن‌ها به‌طور کلی به اتصال، مدیریت و نگهداری سیگنال نوری مربوط می‌شود. در ادامه، مهم‌ترین کاربردها به صورت دسته‌بندی شده آورده شده است:

۱. اتصال کانکتورها

اتصال دو کانکتور هم‌نوع:
مثال: اتصال دو SC یا دو LC به یکدیگر.

اتصال کانکتورهای متفاوت (Hybrid):
مثال: اتصال SC به LC یا FC به ST.

تسهیل تعمیر و نگهداری:
بدون نیاز به برش یا جوش فیبر، می‌توان مسیر فیبر را تغییر داد یا تعمیر کرد.

۲. توسعه شبکه

افزایش طول مسیر فیبر:
از آداپتور برای اتصال دو کابل فیبر نوری در مسیرهای طولانی استفاده می‌شود.

گسترش شبکه‌های دیتاسنتر:
اتصال سریع و امن بین پچ‌پنل‌ها و تجهیزات شبکه.

۳. مدیریت و سازماندهی کابل‌ها

سازماندهی در پچ پنل‌ها و رک‌ها:
استفاده از آداپتورهای دوبلکس یا چهارگانه برای کاهش شلوغی کابل‌ها.

سهولت در تشخیص مسیرها:
آداپتورها با رنگ‌بندی متفاوت (آبی برای SM، بژ برای MM، سبز برای APC) باعث تشخیص آسان نوع فیبر می‌شوند.

۴. کاهش تلفات و بازتاب سیگنال

تطابق دقیق کانکتورها:
جلوگیری از تلفات نوری و بازتاب سیگنال.

پشتیبانی از پولیش‌های مختلف:
UPC، APC و PC برای کاهش بازتاب و بهبود کیفیت انتقال.

۵. کاربرد در تست و اندازه‌گیری

اتصال تجهیزات تست به کابل‌های فیبر نوری:
بدون نیاز به برش یا جوش فیبر، امکان تست سیگنال و عملکرد شبکه وجود دارد.

عیب‌یابی سریع:
امکان جداکردن و جایگزینی کابل‌ها به سرعت، برای پیدا کردن مشکل در شبکه.

۶. کاربردهای تخصصی

شبکه‌های پرسرعت (Data Center / Telecom):
اتصال فیبرهای MPO/MTP برای انتقال داده‌های حجیم.

شبکه‌های صنعتی و مخابراتی طولانی‌برد:
استفاده از FC یا SC با پولیش APC برای کاهش بازتاب و تلفات در مسیرهای طولانی.

✅ جمع‌بندی:
آداپتور فیبر نوری نه تنها برای اتصال و هم‌ترازی کانکتورها کاربرد دارد، بلکه برای مدیریت کابل‌ها، کاهش تلفات، گسترش شبکه و تست عملکرد نیز ضروری است. استفاده درست از آداپتور باعث بهبود کیفیت و پایداری شبکه فیبر نوری می‌شود.

انتخاب آداپتور فیبر نوری به نوع کانکتور، مد فیبر، سطح پولیش و تعداد فیبر بستگی دارد. در مراکز داده و شبکه‌های پرسرعت معمولاً از LC و MPO استفاده می‌شود، در حالی که در شبکه‌های مخابراتی طولانی‌برد بیشتر FC و SC کاربرد دارند.

کلام آخر؛ انتخاب آداپتور فیبر نوری نیازمند دقت و توجه به جزئیات فنی و نوع کانکتورها است. رعایت نکات مطرح‌شده در این راهنما به شما کمک می‌کند تا آداپتوری متناسب با نوع فیبر، مد نوری و کاربرد شبکه انتخاب کرده و از بروز مشکلات ناشی از تلفات سیگنال یا بازتاب نور جلوگیری نمایید. با انتخاب صحیح و توجه به کیفیت ساخت، نوع پولیش (UPC، APC یا PC) و تعداد پورت‌های مورد نیاز، می‌توانید اتصال پایدار و عملکرد بهینه شبکه‌های فیبر نوری را تضمین کرده و پروژه‌های ارتباطی سازمان را با اطمینان و موفقیت اجرا کنید.
