🔹 ۲. بر اساس نوع پولیش (Polish Type)
نوع پولیش | رنگ بدنه | تلفات بازگشتی (Return Loss) | توضیح |
|---|---|---|---|
PC (Physical Contact) | آبی | ≥ -40 dB | سطح فیبر منحنی برای تماس بهتر |
UPC (Ultra Physical Contact) | آبی روشن | ≥ -50 dB | سطح صیقلی‌تر، بازتاب کمتر |
APC (Angled Physical Contact) | سبز | ≥ -60 dB | سطح با زاویه ۸ درجه، مناسب برای سیگنال‌های RF و ویدیو |
🔹 ۳. بر اساس نوع فیبر
Single Mode (SM): برای ارتباطات طولانی‌مدت (رنگ زرد)
Multimode (MM): برای فواصل کوتاه‌تر، دیتاسنترها (رنگ نارنجی یا آبی)
🔹 ۴. مقایسه اجمالی

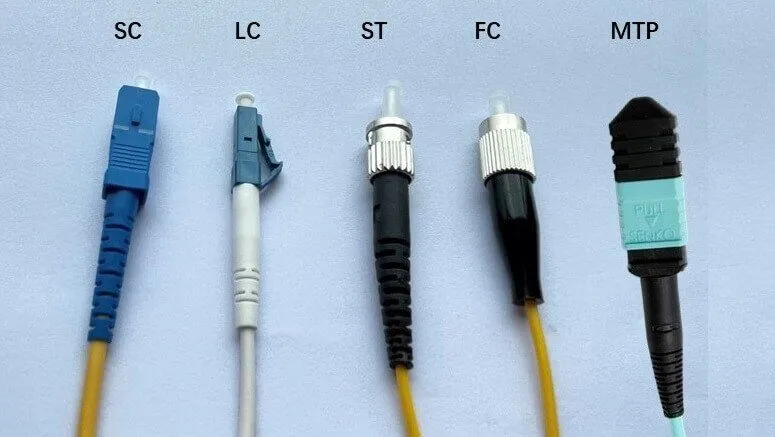

نوع کانکتور | نوع قفل | ابعاد | کاربرد اصلی |
|---|---|---|---|
SC | Push-Pull | متوسط | مخابرات، FTTH |
LC | Clip Lock | کوچک | دیتاسنتر، سوئیچ |
FC | Threaded | متوسط | تجهیزات تست |
ST | Bayonet | بزرگ | LAN قدیمی |
MPO/MTP | Push | چندفیبر | دیتاسنتر |
E2000 | Push | متوسط | شبکه‌های دقیق |
خرید کانکتور فیبر نوری نیازمند دقت در مشخصات فنی، سازگاری با نوع شبکه و کیفیت ساخت است. انتخاب نادرست می‌تواند باعث افت سیگنال، بازتاب نور، یا خرابی در اتصال شود. در ادامه، به‌صورت مرحله‌به‌مرحله نحوه خرید صحیح کانکتور فیبر نوری را توضیح می‌دهیم.
🔹 مرحله ۱: تعیین نوع فیبر نوری
ابتدا باید بدانید فیبری که استفاده می‌کنید از چه نوعی است، چون نوع فیبر مستقیماً نوع کانکتور را مشخص می‌کند:
نوع فیبر | رنگ کابل | کاربرد | نوع کانکتور پیشنهادی |
|---|---|---|---|
Single Mode (SM) | زرد | ارتباطات طولانی‌مدت | SC/UPC، SC/APC، LC/APC |
Multimode (MM) | نارنجی / آبی | فواصل کوتاه، شبکه داخلی | SC/UPC، LC/UPC، ST |
🔸 نکته: اگر فیبر شما در پروژه FTTH یا مخابراتی استفاده می‌شود، تقریباً همیشه از سینگل مود استفاده می‌شود.
🔹 مرحله ۲: انتخاب نوع کانکتور
بر اساس تجهیزات، فضای نصب و کاربرد، یکی از مدل‌های زیر را انتخاب کنید:
نوع کانکتور | ویژگی | کاربرد |
|---|---|---|
SC | اتصال آسان Push-Pull | FTTH، ODF، رک مخابراتی |
LC | سایز کوچک، تراکم بالا | دیتاسنتر، سوییچ شبکه |
FC | اتصال پیچی، مقاوم در لرزش | تجهیزات تست و اندازه‌گیری |
ST | قفل فنری، نصب سریع | شبکه‌های قدیمی |
MPO/MTP | چندفیبری، ظرفیت بالا | ارتباطات 40G/100G |
E2000 | دارای درپوش محافظ | محیط‌های صنعتی یا حساس |
🔹 مرحله ۳: انتخاب نوع پولیش (Polish Type)
نوع پولیش در کیفیت و بازتاب نور اهمیت دارد:
نوع پولیش | رنگ بدنه | بازتاب بازگشتی | توضیح |
|---|---|---|---|
UPC | آبی | حدود -50 dB | مناسب شبکه‌های معمولی |
APC | سبز | حدود -60 dB | مناسب FTTH، CATV، سیستم RF |
PC | طوسی یا مشکی | حدود -40 dB | در مدل‌های قدیمی‌تر |
⚠️ اگر از اسپلیتر یا آداپتور APC استفاده می‌کنید، حتماً کانکتور هم باید APC باشد تا بازتاب نور کاهش یابد.
🔹 مرحله ۴: بررسی برند و کیفیت ساخت
در بازار برندهای مختلفی وجود دارد. انتخاب برند معتبر به کیفیت و دوام اتصال کمک می‌کند:
برندهای مطرح:
Fujikura (ژاپن)
Corning (آمریکا)
Sumitomo (ژاپن)
Hengtong (چین)
HENGZHU و ESSENTRA COMPONENTS (برای قطعات جانبی رک و شبکه)
پیشنهاد می‌شود از کانکتورهایی با بدنه سرامیکی (Ceramic Ferrule) استفاده کنید تا دقت اتصال بالا باشد.

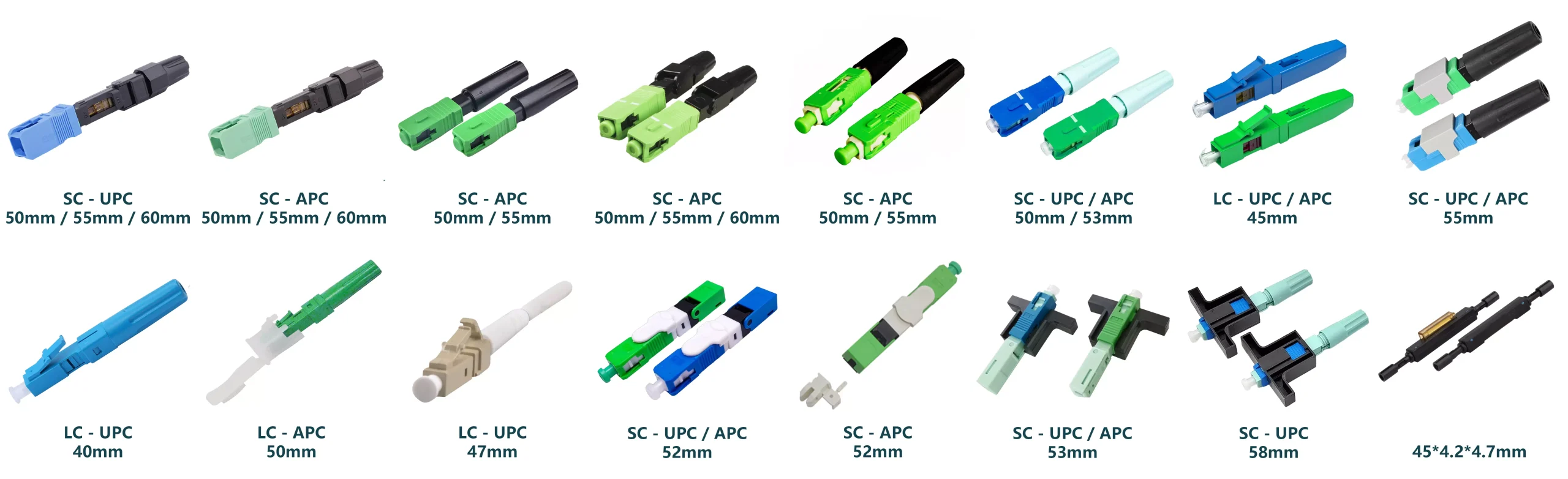

🔹 مرحله ۵: انتخاب نوع بسته‌بندی و ابزار نصب
بسته به نیاز خود، کانکتور را در یکی از حالت‌های زیر تهیه کنید:
کانکتور پیش‌ساخته (Pre-terminated): آماده نصب، بدون نیاز به ابزار خاص
کانکتور مکانیکی (Mechanical): برای نصب سریع در محل پروژه
کانکتور قابل پولیش (Epoxy/Polish): نیاز به ابزار و آموزش دارد، اما تلفات بسیار پایین دارد
🔹 مرحله ۶: محل خرید مطمئن
برای خرید مطمئن، از فروشگاه‌های معتبر تجهیزات شبکه استفاده کنید.
چند نکته در هنگام خرید:
✅ بررسی گارانتی و اصالت برند
✅ مطابقت مشخصات فنی با پروژه (SM/MM، UPC/APC)
✅ امکان دریافت دیتاشیت محصول
✅ توجه به نوع کابل و قطر فیبر (مثلاً 0.9mm یا 2.0mm)
