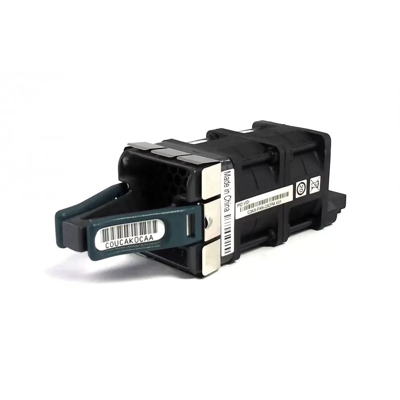

فن سوئیچ سیسکو cisco c3kx-fan-23cfm C3KX-Fan 23CFM Cisco Spare Fan Module for Catalyst 3750-X 3560-X

فن سوئیچ سیسکو C3KX-FAN-23CFM

فن خنک کننده، یکی از قطعات کلیدی در سوئیچ های شبکه است، فن سوئیچ سیسکو C3KX-FAN-23CFM یکی از فن های ماژولار cisco می باشد.

فن سوئیچ سیسکو C3KX-FAN-23CFM و سری های مختلف سوئیچ
فن سوئیچ سیسکو C3KX-FAN-23CFM مناسب برای سوئیچ های سری Cisco 3750-X و Cisco 3560-X می باشد . به عنوان مثال  سوئیچ سیسکو مدل WS-C3750X-48P-S از فن سوئیچ سیسکو C3KX-FAN-23CFM استفاده می کند .


فن سوئیچ سیسکو C3KX-FAN-23CFM
فن سوئیچ سیسکو Cisco c3kx-fan-23cfm  یک ماژول فن یدکیِ سازگار با سوییچ‌های سری Cisco Catalyst 3560-X و 3750-X است. فن سوئیچ سیسکو C3KX-FAN-23CFM به‌عنوان واحد اجباری گردش هوا (fan module) طراحی شده تا دمای داخلی شاسی را در محدودهٔ عملیاتی نگه دارد و در مدل‌هایی که از فن‌های ماژولار و قابل‌تعویض پشتیبانی می‌کنند، به‌صورت گرم-قابل-تعویض (hot-swappable) نصب/تعویض می‌شود.


مشخصات و عملکرد فن سوئیچ سیسکو C3KX-FAN-23CFM
کارکرد اصلی: تأمین جریان هوای اجباری جهت دفع حرارت قطعات داخلی سوییچ (CPU، منابع تغذیه، ماژول‌ها) و حفظ پایداری دما جهت جلوگیری از افزایش دمای بحرانی و خاموشی یا کاهش عمر قطعات.
میزان هوابردار (airflow): حدود 23 CFM (Cubic Feet per Minute)،همین مقدار در نامِ قطعه هم منعکس شده و نشان‌دهندهٔ ظرفیت جریان هوای تولیدی است. مقدار 23 CFM برای خنک‌سازی ماژولار در این رده از سوییچ‌ها مناسب در نظر گرفته شده است.
فرم-فکتور و نصب: ماژول فنِ جایگزین (spare fan module) که معمولاً در پنل پشتی یا محفظهٔ مخصوص فن شاسی قرار می‌گیرد؛ قابلیت تعویض در حالت روشن (hot-swap) را دارد تا نیاز به خاموش‌کردن سوییچ قطعاً کاهش یابد.
سازگاری: رسماً با سری‌های Cisco Catalyst 3560-X و 3750-X (و برخی مدل‌های 3K-X مرتبط) سازگار اعلام شده است. پیش از خرید برای مدل‌های خاص سوییچ خود همواره شمارهٔ پارت/سریال را کنترل کنید.


 نکات عملی و آزمون پذیرش فن سوئیچ سیسکو C3KX-FAN-23CFM
فن سوئیچ سیسکو C3KX-FAN-23CFM معمولاً به‌عنوان قطعهٔ OEM اصلی یا بازسازی‌شده (refurbished) در بازار عرضه می‌شود؛ هنگام خرید به اصالت و گارانتی فروشنده دقت کنید.
 در صورت افزایش غیرعادی نویز فن یا کاهش عملکرد خنک‌کنندگی (افزایش دمای داخلی) تعویض ماژول با فن سوئیچ سیسکو C3KX-FAN-23CFM یا معادل سازگار توصیه می‌شود.

 کاربرد فنی فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
فن سوئیچ سیسکو Cisco c3kx-fan-23cfm یک ماژول فن یدکیِ جریان‌قوی (forced-air fan module) برای سوئیچ‌های سری  Cisco Catalyst 3560-X / 3750-X است که وظیفهٔ اصلی‌اش تأمین جریان هوای اجباری (≈ 23 CFM) جهت دفع حرارت داخلی، حفظ دمای عملیاتی و جلوگیری از هشدارها/خاموشی‌های گرمایی است.


 توضیح علمی کاربرد فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
1. مدیریت گرما (Thermal management): فن با ایجاد جریان هوای اجباری از روی مدارها، ماژول‌ها و منبع تغذیه، انتقال حرارت را از طریق همرفت اجباری افزایش می‌دهد؛ این کار دمای قطعات حساس (CPU، ASIC، ماژول‌های PoE و منابع تغذیه) را در محدودهٔ طراحی نگه می‌دارد و از افت عملکرد یا آسیب حرارتی جلوگیری می‌کند. C3KX-FAN-23CFM برای این منظور با ظرفیت تقریباً 23 CFM طراحی شده است.
2. فرم-فکتور و قابلیت نصب: این ماژول به‌صورت ماژولار و قابل‌تعویض در حالت روشن (hot-swappable) عرضه می‌شود؛ در برخی پیکربندی‌ها سوئیچ‌ها از چند واحد فن به‌صورت افزونه (redundant) استفاده می‌کنند تا در صورت خرابی یک فن، خنک‌کنندگی کلی حفظ شود. ‏این طراحی باعث می‌شود تعویض سریع و بدون خاموش‌کردن دستگاه امکان‌پذیر باشد.
3. پارامترهای عملکردی و الکتریکی: مقادیر فنی گزارش‌شده در فهرست‌های قطعات نشان‌دهندهٔ مشخصاتی مانند ولتاژ کاری (معمولاً 12 VDC برای فن‌های داخلِ ماژول)، توان مصرفی و ابعاد (فن‌های داخلی نمونه GFC0412DS، ابعاد حدود 40×40 mm در برخی لیست‌ها) هستند — این مشخصات روی فهرست‌های فنی فروشندگان یا دیتاشیت‌های بازسازی‌شده ثبت شده‌اند.
4. صدا و شرایط محیطی: در حالت مرجع (بسته به بار PoE و منبع تغذیه) دیتاشیت‌های بازسازی‌شده عددهایی برای آکوستیک (مثلاً ~43 dB(A) در برخی ترکیب‌ها) گزارش کرده‌اند؛ بنابراین در مراکزی که نویز اهمیت دارد باید این مقدار را در انتخاب قطعه و محل نصب مد نظر قرار داد.
5. سازگاری و کاربرد عملی: به‌طور رسمی این ماژول به‌عنوان spare برای خانوادهٔ Catalyst 3560-X / 3750-X (3K-X series) شناخته می‌شود و در زمان خرابی فنِ داخلِ شاسی یا برای نگهداری پیشگیرانه (preventive maintenance) جایگزینی استاندارد است.


پیامدهای عملکردی در صورت خرابی یا افت کارایی فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
افزایش دمای داخلی که ممکن است منجر به هشدار دما (temperature alarms)، کاهش خودکار فرکانس یا کارایی، و در نهایت خاموشی حفاظتی (thermal shutdown) شود.
کاهش عمر مفید قطعات و احتمال ایجاد خطا یا رفتار نامتعادل در ماژول‌های PoE و منابع تغذیه. (نتیجهٔ منطقیِ ادامهٔ کار در دمای بالاتر از محدودهٔ طراحی.)


 روش‌های نظارت و تأیید سلامت  فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
1. دستورات CLI: فرمان‌های مانند `show env` / `show environment` و `show env fan` در IOS برای مشاهدهٔ وضعیت فن‌ها و دما استفاده می‌شوند؛ خروجی نشان می‌دهد کدام فن OK یا FAULT است و مقادیر دما (yellow/red thresholds) را نمایش می‌دهد.
2. نظارت از راه دور (SNMP): پارامترهای فن و وضعیت آن‌ها با MIBهای سیسکو قابل پایش هستند (برای مثال OIDهای وضعیت فن که توسط ابزارهای مانیتورینگ خوانده می‌شوند). این امکان برای هشدار خودکار در سامانه‌های NMS مفید است.
3. بازرسی فیزیکی و آکوستیک: بررسی آلودگی/گردوغبار در مجاری هوا و شنیدن صداهای غیرعادی یا افزایش نویز که نشانهٔ فرسودگی یا بلبرینگ آسیب‌دیده است. دیتاشیت‌های مرجع سطح آکوستیک را نیز گزارش می‌دهند.


 ویژگی‌های فنی فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
1. شمارهٔ  (Part Number)، `فن سوئیچ سیسکو C3KX-FAN-23CFM`؛ قطعهٔ یدکی (spare) اعلام‌شده برای خانواده‌ٔ 3K-X.
2. نقش اصلی / کارکرد، ماژول فنِ جریان‌قوی (forced-air fan module) برای دفع حرارت داخل شاسی و حفظ دمای عملیاتی قطعات حساس (ASIC, CPU, منابع تغذیه، ماژول‌های PoE).
3. ظرفیت جریان هوا (Airflow)، تقریباً 23 CFM (Cubic Feet per Minute) که در نام قطعه نیز منعکس شده و ظرفیت طراحی برای خنک‌سازی شاسی‌های 3560-X / 3750-X است.
4. فرم-فکتور و نصب، ماژول ماژولارِ قابل‌تعویض در حالت روشن (hot-swappable) که در شاسی به‌صورت قابل جایگزینی نصب می‌شود (بدون نیاز به خاموش‌کردن دستگاه).
5. سازگاری (Compatibility)، رسماً برای سری‌های Cisco Catalyst 3560-X و 3750-X / 3K-X اعلام شده؛ پیش از نصب برای مدل‌ خاص سوئیچ،
6. ابعاد و مشخصات مکانیکی، واحد فنِ داخل ماژول معمولاً از نوعِ 40×40 mm در برخی فهرست‌ها گزارش شده؛ ابعاد کلی و وزن در دیتاشیت‌های مرجع و لیست قطعات فروشندگان درج شده‌اند.
7. مشخصات آکوستیک (Noise)، مقادیر آکوستیک گزارش‌شده (مطابق دیتاشیت‌های بازتوزیع‌شده): LpA ≈ 43 dB(A) (Typical) و حداکثر تا حدود 46 dB(A) در شرایط بار و پیک مشخص.
8. الکتریکی / اجزای داخلی، در برخی فهرست‌ها فن داخلی با مرجع تولیدکننده‌ای مانند GFC0412DS (نوعِ 12 V DC، سایز 40 mm) ذکر شده است؛ بنابراین ماژول از یک یا چند فنِ استاندارد 40mm با تغذیهٔ تقریبی 12V بهره می‌برد.
9. شرایط محیطی و عملکرد، دیتاشیت/برگه‌های فنیِ مرجع محدوده‌های دمای کاری، رطوبت، و معیارهای MTBF را برای کاربری استاندارد شبکه‌ای اعلام می‌کنند؛ اعداد دقیق (حمایت‌شده توسط Cisco یا برگۀ محصول) باید از دیتاشیت رسمی خوانده شوند.
10. مصونیت و قابلیت اطمینان، فن سوئیچ سیسکو C3KX-FAN-23CFM به‌عنوان قطعهٔ OEM (یا بازسازی‌شده با تأیید فروشنده) عرضه می‌شود؛ در کاربردهای حیاتی شبکه توصیه می‌شود از قطعات اصل یا فروشندگان معتبر با گارانتی استفاده گردد.
11. نکات عملی نصب و نگهداری، تعویض ماژول‌ها زمانی انجام شود که هشدار FAN یا افزایش دمای داخلی مشاهده شود؛ همچنین پاک‌سازی کانال‌های هوا و بررسی صوتی/ارتعاشات به‌عنوان نگهداری پیشگیرانه توصیه می‌شود.
12. موارد بازار / وضعیت فروش، محصول در بازار به‌صورت نو و بازسازی‌شده (refurbished/used) یافت می‌شود و قیمت/گارانتی بین فروشندگان متفاوت است. لذا هنگام خرید، منبع و وضعیت قطعه را استعلام کنید.


خلاصهٔ ای از فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
فن سوئیچ سیسکو C3KX-FAN-23CFM یک ماژول فنِ ماژولار و hot-swappable با ظرفیت ~23 CFM است که به‌عنوان spare برای خانوادهٔ Cisco Catalyst 3560-X / 3750-X عرضه می‌شود؛ مشخصات آکوستیک، مکانیکی و اجزای داخلی (مانند فن‌های 40mm مرجع) در دیتاشیت‌های مرجع و فهرست‌های فروشنده ثبت شده‌اند و استفاده از قطعات OEM یا فروشنده‌های معتبر برای اطمینان از عملکرد توصیه می‌شود.


مزایای فنی و عملی ماژول فن Cisco C3KX-FAN-23CFM
1. خنک‌کنندگی مؤثر با مقدار مشخص‌شده (23 CFM): جریان هوای حدودِ 23 CFM باعث دفع حرارت کافی از روی PCB و اجزای حساس شاسی می‌شود و محدودهٔ دمای کاری را در شرایط بارگذاری شبکه حفظ می‌نماید.
2. سازگاری رسمی با خانوادهٔ Catalyst 3K-X (3560-X / 3750-X): این قطعه به‌عنوان spare رسمی برای این سری‌ها ثبت شده و از نظر مکانیکی و الکترونیکی با شاسی‌های مرتبط تطابق دارد.
3. ماژولار و Hot-swappable (تعویض در حالت روشن): امکان تعویض بدون خاموش‌کردن سوئیچ، کاهش زمان downtime و تسهیل عملیات نگهداری در محیط‌های تولیدی را فراهم می‌آورد.
4. افزایش قابلیت اطمینان و پشتیبانی از توپولوژی‌های فنِ افزونه (redundant fans): در پیکربندی‌هایی که بیش از یک ماژول فن نصب می‌شود، خرابی یک واحد تأثیر کلی خنک‌کنندگی را محدود می‌سازد و پایداری سرویس حفظ می‌شود.
5. دسترس‌پذیری در بازار به‌صورت نو یا ریفرشده با گزینه‌های گارانتی: تهیهٔ قطعه از فروشندگان معتبر (نو یا refurbished) امکان دریافت گارانتی/پشتیبانی و کاهش هزینهٔ نگهداری را فراهم می‌کند.
6. کاهش ریسک حرارتی روی ماژول‌های PoE و ASIC: با کنترل مؤثر دما، احتمال کاهش عملکرد یا خاموشی حفاظتی ناشی از افزایش دما کمتر می‌شود؛ بنابراین عمر مفید قطعات گران‌قیمت طولانی‌تر خواهد بود.
7. قابلیت تعویض سریع در فرآیند نگهداری پیشگیرانه: به‌کارگیری ماژول‌های یدکی در انبار سرویس باعث ساده‌شدن روال‌های preventive maintenance و کاهش وقفه‌های برنامه‌ریزی‌نشده می‌شود.
8. هزینه‌اثربخشی در بلندمدت: خرید ماژول یدکی (به‌ویژه نمونه‌های ریفر با گارانتی) نسبت به ریسک خرابی کامل شاسی یا آسیب به ماژول‌های متصل، از نظر اقتصادی مقرون‌به‌صرفه‌تر است.
9. پایش و سازگاری با ابزارهای مدیریت (CLI / SNMP): وضعیت فن‌ها از طریق دستورات IOS (`show environment` و مشابه) و MIBهای SNMP قابل‌نظارت است؛ این امر امکان هشدار خودکار و واکنش سریع را می‌دهد.
10. ابعاد و مشخصات استاندارد (فن‌های 40×40 mm در ماژول): استفاده از فن‌های استاندارد داخل ماژول، تسهیل تأمین قطعات داخلی و امکان تهیهٔ نمونه‌های جایگزین از منابع معتبر را میسر می‌سازد.

مشخصات  فن سوئیچ سیسکو Cisco c3kx-fan-23cfm

ویژگی های فن سوئیچ سیسکو Cisco c3kx-fan-23cfm
