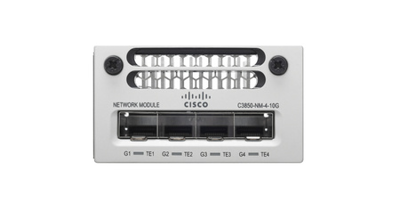

ماژول شبکه سیسکو C3850-NM-4-10G Cisco C3850-NM-4-10G Network Module

مشخصات فنی ماژول شبکه سیسکو C3850-NM-4-10G

• Brand: Cisco

• Model: C3850-NM-4-10G module

• Device Type : Expansion module

• Form Factor : Plug-in module

• Ports : 10 Gigabit SFP+ / SFP (mini-GBIC) x 4

• Connectivity Technology : Wired

• Data Link Protocol : GigE, 10 GigE

• Data Transfer Rate : 10 Gbps

• Interfaces : 4 x network - SFP/SFP+

• Compatible Slots : 1 x expansion slot

• Designed For : Cisco Catalyst 3850-24P-E, 3850-24P-L, 3850-24P-S, 3850-24PW-S, 3850-24T-E, 3850-24T-L, 3850-24T-S, 3850-48F-E, 3850-48F-L, 3850-48F-S, 3850-48P-E, 3850-48P-L, 3850-48P-S, 3850-48PW-S, 3850-48T-E, 3850-48T-L, 3850-48T-S



چند نکته در خصوص کارت ماژول سیسکو C3850-NM-4-10G:

نصب ماژول ها در شبکه:

• سوئیچ‌های سری 3850 می‌توانند بدون کارت ماژول سیسکو C3850-NM-4-10G در شبکه عمل کنند و نکته بسیار مهم و قابل توجه این است، در زمانی که نیاز به استفاده از پورت UPLink نباشد باید از blank module استفاده شود.

• افزودن و یا حذف این کارت ماژول‌ها درون سوئیچ‌های سری 3850 باعث ایجاد log در دستگاه می‌شود.

• در این کارت ها از ماژول های SFP و SFP+ می توانید استفاده کنید.

• این کارت ماژول‌ها قابلیت hot-swappable را دارا می‌باشند و این بدین معنی است که می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه‌جا و یا به جای آن‌ها از blank module استفاده نمود.

احتیاط :

• کارت ماژول شبکه را با کابل‌های متصل و یا ماژول های SFP را نصب نکنید و همچنین قبل از حذف ماژول شبکه همیشه کابل‌ها و ماژول‌ها را خارج کنید.

• در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبر نوری امکان تغییر حالت درگاه ماژول به مد error-disabled می‌باشد که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه (Interface) را به حالت shutdown و سپس no shutdown تغییر حالت.

2. کابل‌ها را از ماژول‌های SFP جدا کنید.

3. ماژول SFP را از کارت ماژول شبکه خارج کنید.

4. پیچ‌های کارت ماژول شبکه را باز نمایید.

5. برای خارج نمودن کارت ماژول از سر پیچ‌های آن استفاده نمایید.

6. یک کارت ماژول شبکه جایگزین یا یک blank module در اسلات نصب کنید.

7. کارت ماژولی را که خارج کرده‌اید در کیسه ضد الکتریسیته یا سایر محیط‌های محافظت شده قرار دهید.
