ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR Cisco XFP-10GLR-OC192SR Fiber Optic Transceiver Module

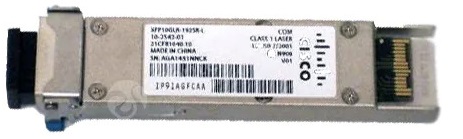

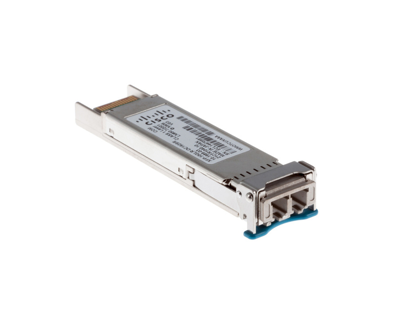

ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR

در یک جمله: ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR یک ماژول XFP چند‌نرخی (multirate) قابل‌تعویض در حال‌کار (hot-pluggable) ساخت Cisco است که هم برای ارتباط 10 گیگابیت اترنت (10GBASE-LR/LW) و هم برای انتقال SONET/SDH با نرخ OC-192/STM-64 (حالت SR-1) طراحی شده است.


مشخصات فنی کلیدی ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR
فرم‌فاکتور: XFP (کلاس ماژول‌های قابل‌نصب در شیار XFP).
پروتکل‌ها / نرخ‌ها: 10GBASE-Ethernet (LAN/WAN rates: 10.3125 / 9.95328 Gbps) و OC-192/STM-64 (SONET/SDH).
طول موج ارسال/دریافت: ~1310 نانومتر (DFB transmitter / PIN receiver در نسخه‌های سازگار).
اطلاعات تکمیلینوع فیبر و کانکتور: Single-mode fiber (SMF)، کانکتور Duplex LC.
برد عملیاتی (نمونه‌های مرجع Cisco): برای 10GBASE-LR حدود 10 km روی SMF؛ برای حالت OC-192 SR-1 معمولاً تا حدود 2 km (بستگی به بودجه نوری و شرایط لینک دارد).
مصرف توان: حدود ۱.۵ وات
قابلیت‌های مدیریتی/نظارتی: پشتیبانی از Digital Diagnostics/DOM (نمایش پارامترهای TX/RX، دما، ولتاژ، جریان) از طریق رابط سریال دو سیمه مطابق XFP-MSA.


تفسیر علمی و روابط عملکردی ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR
ماژولِ «چندنرخی» یعنی مدارات نوری و الکتریکی داخل ماژول قادرند هم‌زمان/انتخابی روی نرخ‌های استانداردِ 10G Ethernet و نرخ SONET (OC-192) کار کنند. اختلاف نرخ‌های LAN (10.3125 Gbps) و SONET/WAN (9.95328 Gbps) باید از نظر لایه فیزیکی مدیریت شود — XFP این امکان را با پشتیبانی از مدولاسیون/سنجش مناسب و رابط الکتریکی XFI فراهم می‌کند. این ویژگی باعث می‌شود همان ماژول در شبکه‌های دیتاسنتر (10G Ethernet) و حمل‌ونقل سرویس‌دهنده‌ها (SONET/SDH) قابل‌استفاده باشد.


 کاربردهای عملی ماژول فیبر نوری سیسکو XFP-10GLR-OC192S
 اتصال بین سوییچ‌ها/روترهای لبه و تجهیزات انتقال در دیتاسنترها و POP‌های اپراتور (وقتی نیاز به 10G و/یا پشتیبانی از SONET وجود دارد).
مهاجرت شبکه از محیط‌های SONET به Ethernet یا برعکس، بدون تغییر فیزیکی کامل در لایه فیبر.
مواردی که به حداکثرِ تطبیق‌پذیری پروتکلی و قابلیت تعویض سریع ماژول نیاز است (hot-pluggable).


 نکات کاربردی و اجرایی ماژول فیبر نوری سیسکو XFP-10GLR-OC192S
1. سازگاری سخت‌افزاری: قبل از نصب، فهرست سازگاری پلتفرم (platform compatibility) یا HCL دستگاه مقصد را بررسی کنید؛ بعضی سوئیچ/روترها با ماژول‌های سازگار (third-party) یا با شناسه‌های غیر‌OEM مشکل سازگاری نرم‌افزاری/قفل را دارند.
2. انتخاب نرخ و پیکربندی: بسته به اینکه لینک به‌عنوان 10G Ethernet یا OC-192 پیکربندی شود، باید تنظیمات سرعت/نحوه‌­map لایه فیزیکی را در تجهیزات شبکه تنظیم کنید.
3. بودجه نوری و فاصله: جدول‌های دیتاشیت را برای حداقل/حداکثر توان ارسال و حساسیت دریافت بررسی کنید تا بودجه نوری (link budget) و اتصال‌دهی (losses، splices، connector loss، و اتصالات بین‌راهی) محاسبه شود؛ ادعاهای «حداکثر فاصله» معمولاً برای شرایط مرجع است و در عمل ممکن است کمتر باشد.
4. محیط کاری و دما: محدوده دمای کاری و ولتاژ را مطابق دیتاشیت مراعات کنید؛ محیط‌های صنعتی یا اتاق‌های تجهیزات داغ می‌توانند عمر و عملکرد بخش نوری را تحت‌تأثیر قرار دهند.
5. DDM/عیب‌یابی: امکان خواندن پارامترهای DDM کمک می‌کند که افت توان، خطاهای نوری یا دما را زود تشخیص دهید؛ پیش از تعویض ماژول، مقادیر DDM را ثبت و مقایسه کنید.


 استانداردها و سازگاری ماژول فیبر نوری سیسکو XFP-10GLR-OC192S
IEEE 802.3ae (10GBASE-LR/LW) و SONET OC-192/SDH STM-64  برای حالت POS/SONET. علاوه بر این XFP مطابق XFP-MSA است که مشخصات الکتریکی و مدیریتی را تعریف می‌کند.


 کاربرد ماژول فیبر نوری سیسکو XFP-10GLR-OC192S
ماژول فیبر نوری سیسکو XFP-10GLR-OC192S یک ماژول نوری حرفه‌ای و چندمنظوره است که برای انتقال داده با نرخ ۱۰ گیگابیت بر ثانیه روی فیبر نوری تک‌حالته (Single-Mode Fiber) طراحی شده و به‌طور خاص در شبکه‌های اپراتوری، مخابراتی و هسته‌ای (Core Network) کاربرد دارد.
 ۱. کاربرد در شبکه‌های 10 گیگابیت اترنت (10GbE)
این ماژول به‌طور گسترده برای ایجاد لینک‌های10GBASE-LR/LW استفاده می‌شود و امکان برقراری ارتباط پرسرعت بین تجهیزات زیر را فراهم می‌کند:
 سوئیچ‌های لایه توزیع و هسته (Distribution / Core Switches)
 روترهای لبه و هسته شبکه
اتصال بین دیتاسنترها (Data Center Interconnect – DCI)
هدف اصلی: انتقال پایدار و کم‌خطای ترافیک حجیم داده (Data، Voice، Video) در فواصل طولانی تا حدود ۱۰ کیلومتر روی فیبر تک‌حالته.
 ۲. کاربرد در شبکه‌های مخابراتی SONET/SDH
این ماژول علاوه بر اترنت، از پروتکل SONET با نرخ OC-192 (معادل STM-64 در SDH) پشتیبانی می‌کند و در تجهیزات مخابراتی برای موارد زیر به‌کار می‌رود:
 لینک‌های انتقال بین مراکز مخابراتی
 شبکه‌های انتقال نوری سنتی (Transport Networks)
اتصال تجهیزات IP/MPLS به بستر SONET/SDH

هدف اصلی: انتقال ترافیک مخابراتی با زمان‌بندی دقیق، تأخیر کم و پایداری بسیار بالا.
۳. کاربرد در شبکه‌های ترکیبی (Hybrid Networks)
در بسیاری از زیرساخت‌ها، شبکه در حال مهاجرت از SONET/SDH به Ethernet است. این ماژول به دلیل پشتیبانی هم‌زمان از هر دو فناوری:
 امکان استفاده مشترک در شبکه‌های قدیمی و جدید را فراهم می‌کند، هزینه ارتقاء شبکه را کاهش می‌دهد، نیاز به تعویض گسترده تجهیزات را از بین می‌برد
 ۴. کاربرد در محیط‌های با نیاز به اطمینان‌پذیری بالا
به دلیل کیفیت ساخت بالا و پشتیبانی از Digital Optical Monitoring (DOM/DDM)، این ماژول در محیط‌هایی استفاده می‌شود که:
پایش لحظه‌ای توان نوری، دما و ولتاژ اهمیت دارد
پایداری لینک حیاتی است (مانند شبکه‌های بانکی، مراکز داده بزرگ، اپراتورها)
 خرابی لینک می‌تواند منجر به اختلال گسترده سرویس شود
۵. کاربرد در تجهیزات سازگار با شیار XFP
این ماژول در تجهیزات سیسکو و برخی تجهیزات سازگار که دارای پورت XFP هستند استفاده می‌شود، از جمله:
 روترهای سری Carrier-Class، سوئیچ‌های قدیمی‌تر هسته شبکه که هنوز XFP را پشتیبانی می‌کنند، تجهیزات انتقال نوری با رابط XFP


 جمع‌بندی در مورد کاربرد ماژول فیبر نوری سیسکو XFP-10GLR-OC192S
Cisco XFP-10GLR-OC192S به‌طور خلاصه در موارد زیر استفاده می‌شود:
 ایجاد لینک‌های ۱۰ گیگابیت پایدار روی فیبر تک‌حالته
انتقال داده در شبکه‌های اترنت و مخابراتی
 استفاده در شبکه‌های اپراتوری و هسته با نیاز به قابلیت اطمینان بالا
 پل ارتباطی بین فناوری‌های SONET/SDH و Ethernet


ویژگی‌های ماژول فیبر نوری Cisco XFP-10GLR-OC192S

ماژول فیبر نوری Cisco XFP-10GLR-OC192S یک ماژول نوری حرفه‌ای از خانواده XFP شرکت Cisco است که برای انتقال داده با ظرفیت بالا در شبکه‌های اترنت و مخابراتی طراحی شده است. ویژگی‌های آن در ادامه ارائه می‌شود.
 ۱. پشتیبانی هم‌زمان از چند پروتکل (Multi-Rate) این ماژول قادر است در بیش از یک استاندارد ارتباطی کار کند:
10 Gigabit Ethernet (استانداردهای 10GBASE-LR و 10GBASE-LW)
SONET OC-192 / SDH STM-64
این ویژگی امکان استفاده از یک ماژول واحد را در شبکه‌های داده و شبکه‌های مخابراتی فراهم می‌کند و برای زیرساخت‌های ترکیبی بسیار ارزشمند است.
 ۲. طراحی مبتنی بر فیبر تک‌حالته (Single-Mode Fiber)
سازگار با فیبر نوری تک‌حالته (SMF)
 عملکرد بهینه در فواصل طولانی
کاهش تضعیف سیگنال و نویز نسبت به فیبر چندحالته
این ویژگی ماژول را برای شبکه‌های بین‌ساختمانی، بین‌شهری و هسته‌ای مناسب می‌سازد.
۳. طول موج استاندارد 1310 نانومتر
کار در باند1310 nm
 تعادل مناسب بین برد انتقال، پایداری و هزینه
 سازگاری بالا با زیرساخت‌های نوری رایج این طول موج یکی از پرکاربردترین طول موج‌ها در شبکه‌های ۱۰ گیگابیت است.
 ۴. برد انتقال متناسب با کاربردهای حرفه‌ای
تا حدود ۱۰ کیلومتر در شبکه‌های 10G Ethernet
برد کوتاه‌تر در حالت OC-192(بسته به طراحی لینک)
این ویژگی امکان استفاده در لینک‌های متروپولیتن و مراکز داده را فراهم می‌کند.
 ۵. فرم‌فاکتور استاندارد XFP
Hot-Pluggable(قابل نصب و جداسازی بدون خاموشی دستگاه)
سازگار با شیارهای استانداردXFP
 مناسب برای تجهیزات هسته و Carrier-Class این طراحی باعث سهولت نگهداری و کاهش زمان قطعی شبکه می‌شود.
 ۶. مصرف انرژی کنترل‌شده
 مصرف توان پایین در مقایسه با ماژول‌های قدیمی‌تر
کاهش تولید گرما در شاسی تجهیزات
افزایش پایداری کلی سیستم این ویژگی در تجهیزات پرتراکم بسیار مهم است.
 ۷. پشتیبانی از پایش دیجیتال نوری (DOM / DDM)
 نمایش توان نوری ارسال و دریافت
  پایش دما، ولتاژ و جریان لیزر
 کمک به عیب‌یابی پیشگیرانه (Preventive Maintenance)
این قابلیت نقش مهمی در افزایش قابلیت اطمینان شبکه دارد.
 ۸. دقت و پایداری سیگنال بالا
طراحی شده برای لینک‌های حساس به خطا
 مناسب برای ترافیک‌های حیاتی مانند صوت، تصویر و داده‌های سازمانی
نرخ خطای بسیار پایین (Low Bit Error Rate)
 ۹. سازگاری نرم‌افزاری و سخت‌افزاری با تجهیزات سیسکو
شناسایی خودکار توسط سیستم‌عامل تجهیزات سیسکو
پشتیبانی کامل از تنظیمات مدیریتی شبکه هماهنگی با سیاست‌های کنترل کیفیت لینک
 جمع‌بندی ویژگی‌های
ماژول فیبر نوری Cisco XFP-10GLR-OC192S دارای ویژگی‌های زیر است:
چندنرخی و چندپروتکلی
 مناسب فیبر تک‌حالته با طول موج 1310 نانومتر
 پایدار، دقیق و قابل اطمینان
 قابل استفاده در شبکه‌های اترنت و مخابراتی
 مجهز به پایش دیجیتال نوری

مزایای ماژول فیبر نوری Cisco XFP-10GLR-OC192S
ماژول Cisco XFP-10GLR-OC192S یکی از ماژول‌های نوری حرفه‌ای و چندمنظوره سیسکو است که برای شبکه‌های پرظرفیت طراحی شده است. مزایای این ماژول در ادامه تشریح می‌شود.
۱. پشتیبانی هم‌زمان از شبکه‌های داده و مخابرات این ماژول امکان استفاده در هر دو بستر زیر را فراهم می‌کند:
10 گیگابیت اترنت (10GbE)
SONET OC-192 / SDH STM-64
مزیت کلیدی: کاهش نیاز به ماژول‌های مجزا و افزایش انعطاف‌پذیری طراحی شبکه، به‌ویژه در زیرساخت‌های اپراتوری و شبکه‌های در حال گذار.
 ۲. کاهش هزینه‌های توسعه و نگهداری شبکه به دلیل چندپروتکلی بودن:
 نیاز به خرید انواع مختلف ماژول کاهش می‌یابد
 هزینه انبارداری و قطعات یدکی کمتر می‌شود
 ارتقاء شبکه بدون تعویض گسترده تجهیزات امکان‌پذیر است. این مزیت از نظر اقتصادی در پروژه‌های بزرگ بسیار مهم است.
 ۳. قابلیت اطمینان و پایداری بالا طراحی‌شده برای لینک‌های حیاتی و دائمی
 نرخ خطای بسیار پایین (Low BER)
 عملکرد پایدار در انتقال مداوم داده‌های حجیم این ویژگی آن را برای شبکه‌های حساس مانند بانکی، اپراتوری و مراکز داده مناسب می‌کند.
 ۴. مناسب برای انتقال در فواصل طولانی
 کار با فیبر نوری تک‌حالته
 عملکرد مؤثر در لینک‌های تا حدود ۱۰ کیلومتر
 حفظ کیفیت سیگنال در مسیرهای طولانی این مزیت برای اتصال بین ساختمان‌ها، سایت‌ها و مراکز شهری کاربردی است.
 ۵. سهولت نصب و بهره‌برداری (Hot-Pluggable)
 امکان نصب و تعویض ماژول بدون خاموش کردن دستگاه
 کاهش زمان قطعی شبکه (Downtime)
 تسهیل عملیات نگهداری و ارتقاء این مزیت در شبکه‌های عملیاتی ۲۴/۷ بسیار حیاتی است.
 ۶. قابلیت پایش و عیب‌یابی پیشرفته
پشتیبانی از Digital Optical Monitoring (DOM/DDM)
 امکان بررسی لحظه‌ای توان نوری، دما و ولتاژ
 تشخیص زودهنگام افت کیفیت لینک این ویژگی به افزایش عمر تجهیزات و کاهش خرابی‌های ناگهانی کمک می‌کند.
 ۷. سازگاری کامل با تجهیزات سیسکو
 شناسایی خودکار توسط سیستم‌عامل تجهیزات سیسکو
 هماهنگی با سیاست‌های مدیریتی و امنیتی شبکه
 عملکرد پایدار بدون نیاز به تنظیمات پیچیده این مزیت ریسک ناسازگاری سخت‌افزاری را به حداقل می‌رساند.
 ۸. مصرف انرژی بهینه
 مصرف توان پایین نسبت به ظرفیت انتقال
 تولید حرارت کمتر در شاسی
کمک به پایداری حرارتی تجهیزات پرتراکم این موضوع در مراکز داده و رک‌های متراکم اهمیت بالایی دارد.
 ۹. افزایش طول عمر زیرساخت شبکه
امکان استفاده هم‌زمان در معماری‌های قدیمی و جدید
 کاهش نیاز به تغییرات فیزیکی در بستر فیبر
 سرمایه‌گذاری پایدار و بلندمدت

ماژول فیبر نوری سیسکو XFP-10GLR-OC192SR

ماژول فیبرنوری XFP-10GLR-OC192SR از برند قدرتمند کمپانی سیسکو است.

ماژول چندمنظوره XFP فیبر نوری XFP-10GLR-OC192SR از نوع 10GBASE-LR است و سرعت انتقال داده در این ماژول برابر 10.3Gbps است. این ماژول همچنین تا مسافت حداکثر 10km را پشتیبانی میکند و داده‌ها را تا این مسافت می‌تواند مبادله کند. این ماژول دارای طول موج 1310nm می‌باشد. کانکتور در این ماژول سیسکو Dual LC است.

• ماژول از نوع فیبر نوری 10GBASE-SR

• پشتیبانی تا حداکثر مسافت 10km

• نوع کانکتور در این ماژول سیسکو Dual LC

• حداکثر نرخ داده 10.3Gbps

• نوع فیبر SMF

ماژول سیسکو XFP-10GLR-OC192SR، با ارائه انعطاف پذیری بالا از قابلیت نظارت فیبر نوری دیجیتال پشتیبانی ‌می‌کند، این ماژول از قابلیت همکاری با ماژول‌های Cisco 10GBASE، XENPAK، X2 و SFP+ نیز پشتبانی کامل می‌کند. همچنین قادر با تشخصی گواهینامه Cisco و XFP آزمایش شده است.

 جمع‌بندی مزایا ماژول فیبر نوری Cisco XFP-10GLR-OC192S

ماژول فیبر نوری Cisco XFP-10GLR-OC192S دارای مزایای کلیدی زیر است:
 انعطاف‌پذیری پروتکلی بالا
 کاهش هزینه‌های عملیاتی و سرمایه‌ای
 پایداری و اطمینان‌پذیری در سطح Carrier-Class
 سهولت نگهداری و مدیریت
 مناسب شبکه‌های هسته و اپراتوری

مشخصات ماژول فیبر نوری Cisco XFP-10GLR-OC192S

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
