پاورمتر فیبر نوری مدل OPM 2MV پاور متر فیبرنوری

پاورمتر فیبرنوری مدل OPM 2MV

پاورمتر فیبر نوری (Optical Power Meter) یا OPM، دستگاهی است که برای اندازه‌گیری توان (قدرت) سیگنال نوری در یک کابل فیبر نوری استفاده می‌شود. این دستگاه‌ها برای نصب، تست و نگهداری سیستم‌های فیبر نوری ضروری هستند و توان نوری را در واحدهایی مانند dBm یا میکرووات نمایش می‌دهند.

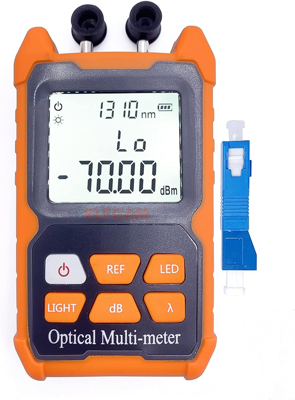

پاورمتر فیبر نوری مدل OPM 2MV یک دستگاه اندازه‌گیری توان نوری است که برای تست و عیب‌یابی شبکه‌های فیبر نوری استفاده می‌شود. این دستگاه قادر است قدرت سیگنال نوری عبوری از فیبر را در واحدهای dBm یا میکرووات اندازه‌گیری کند. این دستگاه معمولاً در نصب، نگهداری و عیب‌یابی شبکه‌های فیبر نوری کاربرد دارد.


ویژگی‌های اصلی پاورمتر فیبر نوری مدل OPM 2MV عبارتند از:
اندازه‌گیری دقیق توان:
این پاورمتر با استفاده از یک سنسور کالیبره‌شده، توان نوری را با دقت بالا اندازه‌گیری می‌کند.
قابلیت حمل:
این دستگاه معمولاً طراحی کوچک و قابل حملی دارد که امکان استفاده آسان در محل را فراهم می‌کند.
پشتیبانی از انواع طول موج:
پاورمتر OPM 2MV از طیف گسترده‌ای از طول موج‌ها پشتیبانی می‌کند و می‌تواند در شبکه‌های مختلف با طول موج‌های متفاوت استفاده شود.
صفحه نمایش:
این دستگاه دارای صفحه نمایش واضحی است که مقادیر اندازه‌گیری شده را به صورت دیجیتالی نمایش می‌دهد.
قابلیت اتصال به کامپیوتر:
برخی از مدل‌ها امکان اتصال به کامپیوتر برای انتقال داده‌ها و تجزیه و تحلیل بیشتر را دارند.
مقاومت در برابر شرایط محیطی:
این دستگاه معمولاً در برابر شرایط محیطی مختلف مقاوم است و می‌تواند در محیط‌های مختلف استفاده شود.
کاربرد در شبکه‌های مختلف:
از این پاورمتر می‌توان در شبکه‌های FTTH، FTTx، DWDM و PON استفاده کرد.
به طور کلی، پاورمتر OPM 2MV یک ابزار کارآمد برای اندازه‌گیری و عیب‌یابی شبکه‌های فیبر نوری است که با توجه به ویژگی‌های خود، در محیط‌های مختلف قابل استفاده است.

کاربردهای پاورمتر فیبر نوری:
نصب و راه‌اندازی:
برای اطمینان از اینکه سیگنال نوری در سطح مناسبی قرار دارد و اتصالات به درستی انجام شده‌اند.
عیب‌یابی:
برای شناسایی نقاط ضعف یا خرابی در شبکه فیبر نوری و تعیین میزان افت سیگنال.
نگهداری:
برای نظارت بر عملکرد شبکه و اطمینان از اینکه سیگنال‌ها در محدوده مجاز هستند.
تست تجهیزات:
برای بررسی عملکرد تجهیزات نوری و اطمینان از اینکه به درستی کار می‌کنند.

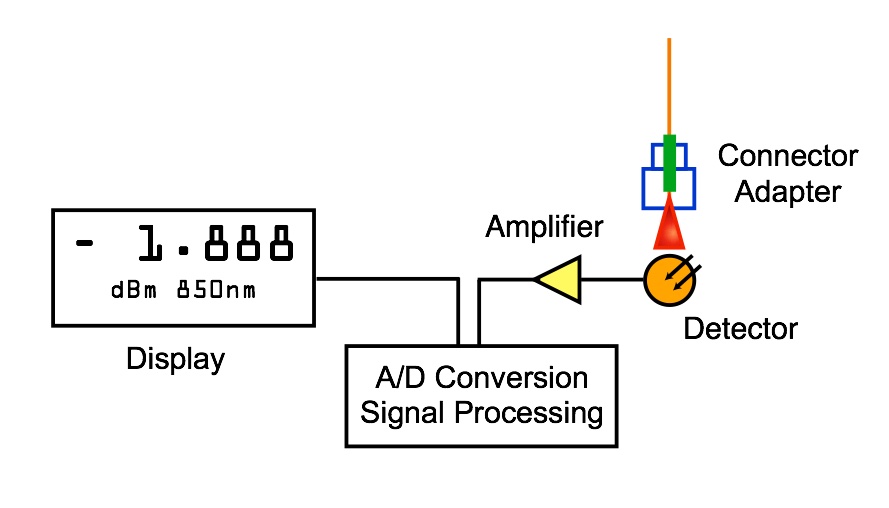

اجزای اصلی پاورمتر فیبر نوری:
سنسور کالیبره‌شده:
وظیفه تبدیل نور به سیگنال الکتریکی را بر عهده دارد.
مدار تقویت‌کننده:
سیگنال الکتریکی را تقویت می‌کند تا اندازه‌گیری دقیق‌تری انجام شود.
نمایشگر:
میزان توان نوری را به صورت دیجیتالی نمایش می‌دهد.


انواع پاورمترها پاورمتر فیبر نوری:
تک کاناله:
قابلیت اندازه‌گیری توان در یک طول موج خاص را دارند.
چند کاناله:
قابلیت اندازه‌گیری توان در چندین طول موج مختلف را دارند.
دستی:
کوچک و قابل حمل برای استفاده در محل.
رومیزی:
بزرگتر و قدرتمندتر برای استفاده در آزمایشگاه.

پاورمترهای فیبر نوری در انواع مختلفی موجود هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. این دستگاه‌ها بر اساس ساختار و نیازهای مختلف دسته‌بندی می‌شوند.

انواع پاورمترهای فیبر نوری:
پاورمتر دستی (Handheld OPM):
این نوع پاورمترها سبک و قابل حمل هستند و برای تکنسین‌هایی که در محل کار می‌کنند مناسبند.
پاورمتر رومیزی (Bench-top OPM):
این نوع پاورمترها دقت بالایی دارند و معمولاً در آزمایشگاه‌ها استفاده می‌شوند.
پاورمتر یکپارچه با منبع نور (OLTS):
این دستگاه‌ها شامل یک منبع نور و یک پاورمتر هستند که امکان تست همزمان توان و افت سیگنال را فراهم می‌کنند.
پاورمتر PON:
این نوع پاورمترها برای تست توان Downstream و Upstream در شبکه‌های GPON و EPON طراحی شده‌اند.
پاورمتر High-Power:
این پاورمترها برای اندازه‌گیری توان لیزرهای پرقدرت در سیستم‌های CATV و DWDM استفاده می‌شوند.

برای کار با پاورمتر فیبر نوری، ابتدا باید دستگاه را روشن کرده و طول موج مناسب برای شبکه فیبر نوری خود را انتخاب کنید. سپس، کانکتورهای فیبر نوری را تمیز کرده و به پاورمتر و منبع نور متصل کنید. در نهایت، با استفاده از دکمه مرجع (Reference) یا صفر کردن دستگاه، میزان افت توان را اندازه‌گیری کنید و نتایج را ثبت نمایید.


مراحل کلی کار با پاورمتر فیبر نوری:
1. روشن کردن دستگاه:
پاورمتر را روشن کنید و منتظر بمانید تا آماده به کار شود.
2. انتخاب طول موج:
با توجه به نوع فیبر نوری خود (سینگل مد یا مالتی مد) و طول موج منبع نوری، طول موج مناسب را انتخاب کنید (معمولاً 850، 1300، 1310، 1550 یا 1625 نانومتر).
3. آماده سازی کانکتورها:
کانکتورهای فیبر نوری را با استفاده از کیت تمیزکننده فیبر نوری به دقت تمیز کنید تا از هرگونه آلودگی و گرد و غبار پاک شوند.
4. اتصال کابل‌ها:
یک سر کابل فیبر نوری را به پاورمتر و سر دیگر را به منبع نوری (Light Source) یا تجهیزات شبکه متصل کنید. اگر از کانکتورهای خاصی استفاده می‌کنید، از آداپتورهای مناسب برای اتصال استفاده کنید.
5. تنظیم مرجع (Reference):
برخی از پاورمترها نیاز به تنظیم مرجع دارند. برای این کار، کابل را به پاورمتر متصل کنید و با استفاده از دکمه مرجع (Reference)، مقدار توان را صفر کنید. این کار برای اندازه‌گیری دقیق افت توان مهم است.
6. اندازه‌گیری توان:
پس از تنظیم مرجع، پاورمتر توان نوری عبوری را اندازه‌گیری کرده و مقدار آن را بر حسب dBm نمایش می‌دهد.
7. ثبت نتایج:
نتایج اندازه‌گیری را در نرم‌افزار مدیریت تست یا به صورت دستی ثبت کنید.


نکات مهم:
تمیز کردن:
تمیز کردن کانکتورها قبل از هر بار اتصال به پاورمتر از اهمیت بالایی برخوردار است، زیرا آلودگی‌ها می‌توانند باعث ایجاد خطا در اندازه‌گیری شوند.
کالیبراسیون:
در برخی موارد، ممکن است لازم باشد پاورمتر را قبل از استفاده کالیبره کنید تا دقت اندازه‌گیری افزایش یابد.
انتخاب طول موج:
انتخاب طول موج مناسب برای نوع فیبر و منبع نوری مورد استفاده، از نکات کلیدی در اندازه‌گیری صحیح است.
محاسبه افت توان:
با استفاده از مقدار مرجع و مقدار توان اندازه‌گیری شده، می‌توانید میزان افت توان (Loss) را محاسبه کنید.
تفسیر نتایج:
نتایج اندازه‌گیری را با مقادیر استاندارد مقایسه کنید و در صورت وجود افت بیش از حد مجاز، علت آن را بررسی کنید.
با رعایت این مراحل و نکات، می‌توانید از پاورمتر فیبر نوری برای اندازه‌گیری دقیق توان نوری و تشخیص مشکلات احتمالی در شبکه فیبر نوری خود استفاده کنید.
