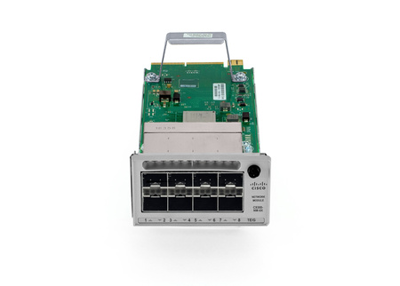

کارت ماژول سیسکو مدل C9300-NM-8X C9300-NM-8X network module

کارت ماژول سیسکو C9300-NM-8X در سری سوئیچ سیسکو 9300 برای پورت های UPLink استفاده می‎شود. این کارت ماژول دارای هشت اسلات 10G ،+ SFP می باشد و در بازار تجهیزات شبکه به فروش می رسد.

نصب کارت ماژول سیسکو C9300-NM-8X روی سوئیچ:

زمانی که کارت ماژول را نصب یا حذف می کنید به شاسی و اسلات خالی دست نزنید، مدار معلق (یا همان جریان الکتریسیته) می تواند خطرناک باشد.

تجهیزاتی که نیاز دارید:

• پیچ گوشتی شماره ی سری 2 استفاده کنید تا فشار لازمه را اعمال کند.

• ابزار Panduit برای فشار زیاد با مکانیزم چرخه کنترل شده اختیاری (مدل های CT-720, CT-920, CT-920CH, CT-930, or CT-940CH )

• ابزار سیم لخت کن

• سیم اتصال به زمین مسی 2 گرمی (عایق شده یا نشده) برای اتصال به زمین single-hole

• پیچ و مهره سیم زمین single-hole (شامل کیت لوازم جانبی سوئیچ)

• چهارleads از سیم مسی 14 گرمی

صب کارت ماژول سیسکو C9300-NM-8X:

نکته 1: سوئیچ شبکه می تواند بدون ماژول شبکه به کار خود ادامه دهد، اما در این حالت باید از blank module ( بدون پورت ها یا اسلات های SFP ) استفاده کرد.

نکته2: سوئیچ شبکه با وارد کردن یا حذف یک ماژول شبکه با اسلات های SFP / SFP + / SFP28، فعال می شود.

فقط از ماژول های شبکه پشتیبانی شده و SFP, SFP+, SFP28 یا ماژول های QSFP استفاده کنید. چون هر ماژول یک سریال داخلی EEPROM دارد که با اطلاعات امنیتی کد گذاری شده است.

این کارت ماژول‌ها دارای قابلیت Hot-swappable می‌باشند با این قابلیت می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه جا و یا به جای آن ها از Blank Module استفاده کرد.

نکته 3: هنگامی که یک ماژول شبکه وجود دارد، سوئیچی مطابق با شرایط و مشخصات حرارتی مورد نیاز است. اما اگر پورت Uplink مورد نیاز نیست، یک ماژول شبکه خالی نصب کنید.

قبل از نصب باید به موارد زیر توجه داشت:
هنگام نصب ماژول های شبکه، این اقدامات احتیاطی را در نظر بگیرید:

blank module را از اسلات نباید جدا کرد مگر اینکه کارت ماژول SFP ، SFP+ ، SFP2 یا QSFP را نصب کنید. در هر زمان یک ماژول یا Dust Plug برای جلوگیری از گرد و غبار باید در شکاف باشد.
برای جلوگیری از ورود گرد و غبار و آلودگی به داخل ماژول، محافظ روی ماژول‌ها ( Dust Plug) را از سر ماژول‌های فیبر نوری و کلاهک های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا نکنید.
حذف و نصب یک ماژول شبکه می‌‎تواند عمر مفید آن را کاهش دهد. ماژول شبکه را تا زمانی که لازم نباشد استفاده نکنید.
برای اینکه از آسیب‌های ناشی از الکتریسیته ساکن، جلوگیری شود، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش های محافظتی مانند دستکش و فرآیندی که در پایین ذکر شده استفاده کنید:
نکته :

بر خلاف دیگر ماژول‌های شبکه، C9300-NM-8X نمی تواند به طور کامل وارد سوئیچ شده و ایمن شود که برای ایمن شدن آن باید پیچ به درستی محکم شود.
ماژول را به داخل اسلات UPLink فشار دهید تا پیچ به زبانه سمت راست متصل شود.
برای قرار دادن ماژول در اسلات خود با دست به آن فشار لازمه را وارد کنید تا در جای خود قرار گیرد.
در حالی که به آرامی پنل جلویی ماژول شبکه را به داخل اسلات فشار می دهید، به محکم کردن پیچ ادامه دهید.
