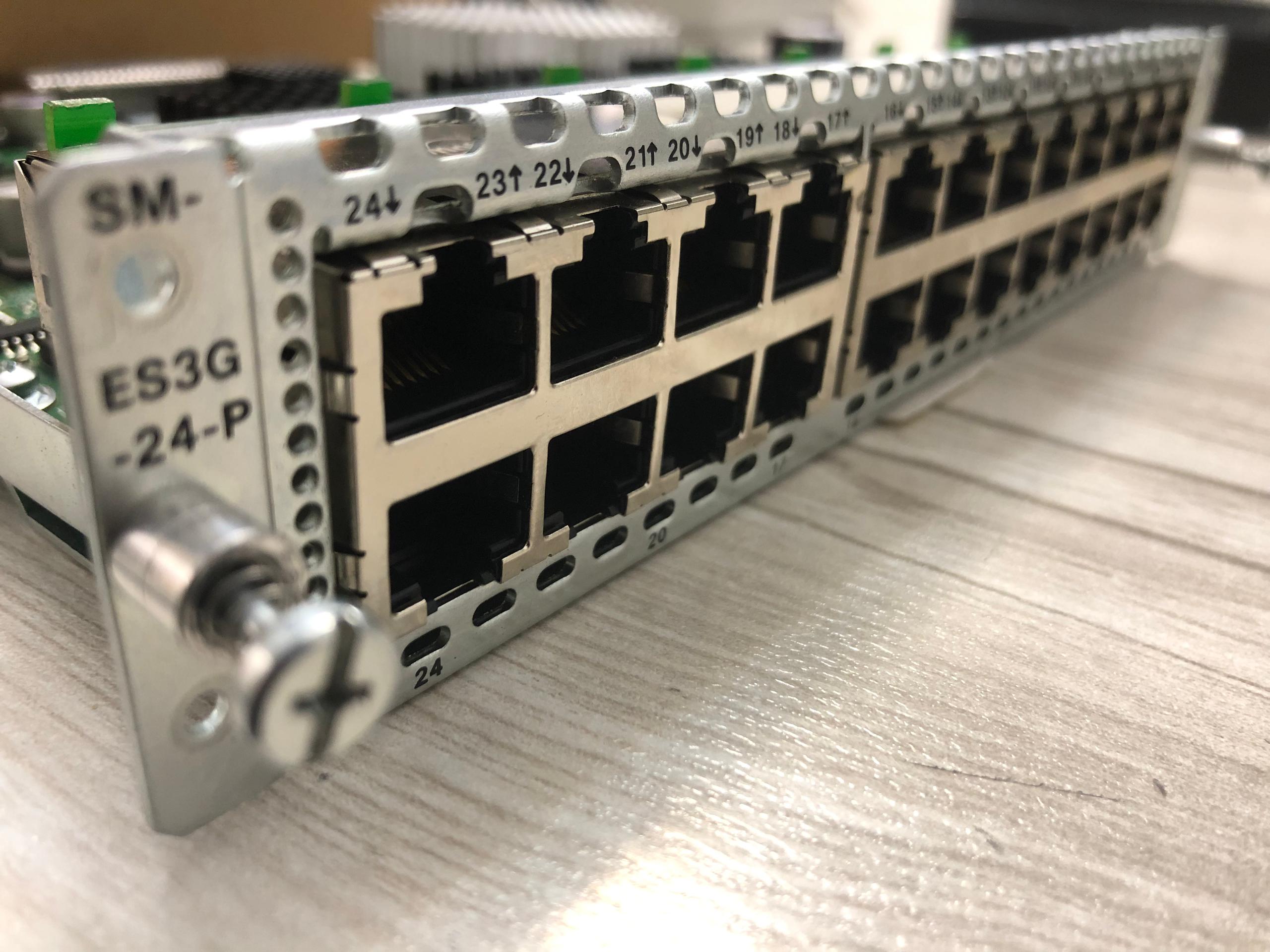

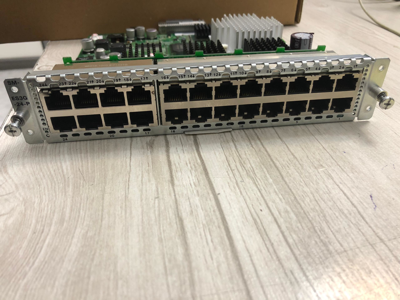

کارت ماژول سیسکو SM-ES3G-24-P
کارت ماژول سیسکو SM-ES3G-24-P از جمله کارت ماژول های ساخت شرکت سیسکو می باشد که دارای ۲۴ پورت ۱۰/۱۰۰/۱۰۰۰ GE با قابلیت POE که ظرفیت POE حداکثر ۲۰ وات در هر پورت (ePOE) تأمین می کند و از طرفی دیگر با فناوری Cisco EnergyWise یک راه حل کارآمد برای کاهش مصرف انرژی را ارائه می دهد. این کارت ماژول یک راه حل مقرون به صرفه برای تأمین نیاز دفاتر شعب کوچک یا برای دفاتر تجاری متوسط می باشد.
کارت ماژول سیسکو SM-ES3G-24-P از پروتکل های SNMP 1, SNMP 2,Telnet, SNMP 3, SNMP 2c, TFTP, SSH و CLI پشتیبانی می کنند. همچنین این محصول در دمای ۰ تا ۴۰ درجه سانتی گراد (۳۲ تا ۱۰۴ درجه فارنهایت) و رطوبت ۵ تا ۹۰ درصد به خوبی کار می کند.
ماژول های سیسکو می تواند با ادغام درگاه های سوئیچ گیگابیت اترنت (GE) و (FE) در روترهای سری ۳۹۰۰ و ۲۹۰۰ سیسکو هزینه مالکیت شرکت شما را کاهش دهد. این ادغام به مدیران شبکه این امکان را می دهد تا با استفاده از ابزارهای مدیریت سیسکو از طریق رابط خط فرمان روتر (CLI) برای نیازهای شبکه و شبکه WAN، یک دستگاه واحد را مدیریت کنند.
این روش پیچیدگی شبکه را کاهش می دهد، هزینه های قرارداد تعمیر و نگهداری را کاهش می دهد، نیازهای آموزشی کارکنان را کاهش می دهد، تلاش برای صلاحیت نرم افزار را ساده می کند، در دسترس بودن را افزایش می دهد و تجربه کاربری مداومی را در دفاتر شعب و دفتر مرکزی ارائه می دهد.
معرفی کامل کارت ماژول سیسکو SM-ES3G-24-P
کارت ماژول سیسکو SM-ES3G-24-P یک کارت ماژول سوئیچینگ اترنت گیگابیتی با قابلیت PoE است که داخل روترهای ماژولار سیسکو (Integrated Services Routers – ISR) نصب میشود و روتر را به یک سوئیچ دسترسی 24 پورتی مدیریتی تبدیل میکند.
این ماژول از نظر معماری، بخشی از شبکهٔ دسترسی (Access Layer) محسوب میشود و برای استفاده در شعب سازمانی طراحی شده است.
کاربردهای اصلی کارت ماژول سیسکو SM-ES3G-24-P
1. یکپارچهسازی روتر و سوئیچ (All-in-One Branch Device)
کاربرد:
تبدیل روتر به نقطهٔ مرکزی اتصال کاربران و تجهیزات شبکه.
نتیجهٔ عملی: حذف نیاز به سوئیچ جداگانه، کاهش کابلکشی و تجهیزات، سادهسازی طراحی شبکه شعب
2. تأمین برق تجهیزات شبکه از طریق PoE
کاربرد:
تغذیه مستقیم تجهیزات شبکه از طریق کابل شبکه (PoE).
تجهیزات متداول:
تلفنهای IP، اکسسپوینتهای بیسیم، دوربینهای نظارتی، تجهیزات کنفرانس و IoT
نتیجهٔ عملی: کاهش نیاز به پریز برق، افزایش پایداری و استفاده از UPS متمرکز.
3. مناسب برای دفاتر شعب سازمانی (Branch Offices)
کاربرد:
پیادهسازی شبکه کامل یک شعبه با حداقل تجهیزات.
نتیجهٔ عملی:کاهش هزینه خرید (CAPEX)، کاهش هزینه نگهداری (OPEX)، مدیریت سادهتر توسط تیم IT مرکزی
4. پیادهسازی شبکههای VoIP
کاربرد:
استفاده گسترده در شبکههای تلفنی مبتنی بر IP.
قابلیتهای مؤثر: PoE برای تلفنها، VLAN صوتی (Voice VLAN)، QoS برای اولویت دادن به ترافیک صوت
نتیجهٔ عملی: کیفیت صدای پایدار، تأخیر کم و تماسهای قابل اعتماد.
5. جداسازی منطقی شبکه با VLAN
کاربرد:
تفکیک کاربران، مدیریت، VoIP و دوربینها در VLANهای جداگانه.
نتیجهٔ عملی: افزایش امنیت، کاهش ترافیک غیرضروری، کنترل بهتر شبکه
6. استفاده در شبکههای آموزشی و آزمایشگاهی
کاربرد:
آموزش عملی مفاهیم سوئیچینگ و روتینگ سیسکو.
مناسب برای: دورههای CCNA / CCNP، آزمایشگاههای دانشگاهی، آموزش PoE، VLAN، QoS
نتیجهٔ عملی: آموزش واقعی با تجهیزات صنعتی، نه شبیهسازی صرف.
7. مدیریت متمرکز از طریق IOS روتر
کاربرد:
مدیریت کامل ماژول از طریق سیستمعامل روتر.
نتیجهٔ عملی: یک نقطه مدیریت واحد، هماهنگی کامل Routing و Switching، مانیتورینگ سادهتر شبکه
8. مناسب برای فضاهای محدود
کاربرد:
محیطهایی که فضای رک یا برق محدود است.
نتیجهٔ عملی: کاهش حجم تجهیزات، نظم فیزیکی بیشتر، گرمای کمتر نسبت به چند دستگاه جداگانه
مزایای فنی کارت ماژول سیسکو SM-ES3G-24-P
کاهش تعداد تجهیزات شبکه
تأمین PoE بدون نیاز به سوئیچ مستقل
هماهنگی کامل با معماری سیسکو
مناسب برای پروژههای شعب گسترده
افزایش پایداری شبکه با تمرکز مدیریت
کاهش نقاط خرابی (Failure Points)
محدودیتها (واقعبینانه و علمی)
وابسته به مدل روتر سازگار (همه روترها پشتیبانی نمیکنند)
مقیاسپذیری کمتر نسبت به سوئیچ مستقل بزرگ
توان پردازشی سوئیچینگ محدود به معماری ماژول
مناسب Access Layer، نه Core یا Distribution
جمعبندی در مورد کارت ماژول سیسکو SM-ES3G-24-P
Cisco SM-ES3G-24-P یک راهکار حرفهای و مهندسیشده برای یکپارچهسازی سوئیچینگ، PoE و روتینگ در شعب سازمانی است. این ماژول با کاهش تجهیزات، سادهسازی مدیریت و تأمین برق شبکه، گزینهای ایدهآل برای دفاتر شعب، شبکههای VoIP، محیطهای آموزشی و پروژههای با فضای محدود محسوب میشود.
اگر هدف، شبکهای پایدار، ساده، کمهزینه و قابل مدیریت در سطح شعب است، این ماژول دقیقاً برای همین سناریو طراحی شده است.
معرفی کوتاه در مورد کارت ماژول سیسکو SM-ES3G-24-P
SM-ES3G-24-P یک ماژول «Enhanced EtherSwitch» تک-شکاف (single-wide) برای خانوادهٔ روترهای ISR است که ۲۴ پورت گیگابیت RJ-45 فراهم میکند و قابلیتهای لایه-۲ و پایهٔ لایه-۳ همراه با پشتیبانی PoE را در قالب یک کارت ماژول داخل شاسی روتر ارائه میدهد.
۱ — مشخصات سختافزاری کلیدی (دقیق و عددی)
تعداد و نوع پورت: 24 × 10/100/1000Base-T RJ-45 (Auto MDI/MDIX).
فرم-فکتور: single-wide service module که در اسلات ماژول روترهای سازگار نصب میشود.
PoE: ماژول از PoE (و در پیادهسازیهای مختلف قابلیت PoE/PoE+) پشتیبانی میکند. مقدار و توزیع توان نهایی به پارت-نامبر و منبع تغذیهٔ روتر وابسته است.
ظرفیت سوئیچینگ: ماژول در طراحی عملکردی ظرفیت سوئیچینگ مشابه خانوادهٔ Catalyst 3560 ارائه میدهد (یعنی برای نقش Access در شعب ظرفیت عملی مناسب است).
رابطِ مدیریتی و ذخیرهسازی: مدیریت از طریق Cisco IOS (روتر میزبان) انجام میشود؛ ارتقا/بکاپ IOS و مدیریت از همان CLI/SNMP/ابزارهای Cisco میسر است.
۲ — قابلیتهای لایه-۲ و لایه-۳
لایه-۲: 802.1Q VLAN tagging, access/trunk ports, STP/RSTP/MSTP, Port-Security, EtherChannel/LACP (link aggregation).
لایه-۳: Inter-VLAN routing، static routing و پشتیبانی از روتینگ پایه در سطح ماژول/IOS (قابلیتهای پیشرفتهتر روتینگ بستگی به ورژن IOS و لایسنس دارد).
QoS: صفبندی و علامتگذاری DSCP/CoS برای اولویتبندی صوت/ویدئو و تضمین کیفیت سرویس.
۳ — قابلیتهای PoE و مدیریت برق
پشتیبانی PoE: ماژول بهمنظور تغذیهٔ تجهیزات دسترسی PoE طراحی شده است؛ اما سقف توانِ قابل ارائه (per-port و مجموع) بستگی مستقیم به توان خروجیِ منبع تغذیهٔ روتر میزبان دارد. برخی منابع رسمی/دیتاشیت-های مربوط به خانوادهٔ SM-ES گزارش کردهاند که پیادهسازیهایی با «ePoE ≈ 20W per port» مرسوم بودهاند؛ در اسناد یا پارتنامبرهای دیگر مقدارهای متفاوت (تا PoE+ در پیادهسازیهای مشخص) ذکر شده است — بنابراین در طراحی باید بودجهٔ PoE واقعی را بر اساس مدل روتر و PSU بررسی/محاسبه کنید.
مدیریت PoE: کنترل/مانیتورینگ مصرف از طریق CLI/SNMP و مکانیزمهای داخلی IOS امکان اولویتدهی، مشاهدهٔ وضعیت پورتها و گزارشگیری را فراهم میکند.
۴ — مدیریت، مانیتورینگ و یکپارچگی با اکوسیستم Cisco
یک-نقطهٔ مدیریت: ماژول توسط IOS روی روتر میزبان مدیریت میشود؛ یعنی تنظیمات سوئیچینگ و روتینگ در یک پلن مدیریتی واحد قرار دارند.
پروتکلهای مدیریتی: CLI (IOS), SNMP, RMON, Syslog؛ ادغام با ابزارهای مدیریت Cisco برای دید شبکهای.
قابلیت همکاری: SM-X و ماژولهای EtherSwitch از نسلهای مختلف روی پلتفرمهای سازگار میتوانند همزیستی داشته باشند و محدودیت تعداد ماژول بر اساس اسلات و پلتفرم میزبان تعیین میشود.
۵ — امنیت و کنترل دسترسی
ویژگیهای امنیتی لایه-۲: DHCP Snooping, Dynamic ARP Inspection (DAI)، IP Source Guard (در صورت فعالسازی در IOS و پشتیبانی ماژول).
802.1X و Port-based access control برای احراز هویت دستگاهها و جداسازی دسترسی.
۶ — مشخصات فیزیکی و نصب (عملی)
نصب: وارد اسلات سرویس-ماژول روتر شده و از دفترچهٔ نصب سختافزارِ Cisco پیروی کنید؛ کابلکشی RJ-45 استاندارد و امکان مدیریت از همان شاسی روتر.
محیط کاری و توان: الزامات دمایی و محدودیتهای برق/اتصال در دیتاشیت و راهنمای نصب ذکر شده — قبل از نصب در محیطهای گرم یا با بار کامل PoE این محدودیتها را چک کنید.
۷ — سازگاری و موارد استفادهٔ مرسوم
پلتفرمهای هدف: معمولاً برای روترهای ISR نسل 2/3 (نظیر سری 2900/3900/4000 و پشتیبانی SM-X در برخی مدلها) طراحی شده؛ همواره ماتریس سازگاری روتر
موارد استفادهٔ عملی در مورد کارت ماژول سیسکو SM-ES3G-24-P
تبدیل روتر به سوئیچ دسترسی 24-پورت گیگابیتی با PoE برای شعب، دفاتر کوچک، اتاقهای کنفرانس، شبکههای VoIP و دوربینهای نظارتی.
محدودیتها و نکات طراحی کارت ماژول سیسکو SM-ES3G-24-P
بودجهٔ PoE وابسته به روتر/PSU: توان قابل ارائه بهطور مستقیم از منبع تغذیهٔ شاسی تأمین میشود؛ بنابراین برای خوراک دهی تعداد زیادی دستگاه پرمصرف، ممکن است نیاز به روتر/PSU قویتر یا سوئیچ مستقل داشته باشید.
مقیاسپذیری: ماژول برای نقش Access طراحی شده — فاقد توانایی stacking و مناسب برای Core/Distribution در شبکههای بزرگ نیست.
وابستگی به مدل روتر: پشتیبانی و حداکثر تعداد ماژول نصبشده بستگی به مدل روتر میزبان و نسخهٔ IOS دارد — همیشه matrix سازگاری را کنترل کنید.
جمعبندی کارت ماژول سیسکو SM-ES3G-24-P
SM-ES3G-24-P ماژولی است که با آوردن ۲۴ پورت گیگابیتی و قابلیت PoE داخل شاسیِ روتر، راهکاری یکپارچه برای دفاتر و شعب فراهم میکند: مدیریت واحد (IOS)، امکانات کامل لایه-۲ و قابلیتهای پایهٔ لایه-۳، و امکان تغذیهٔ تجهیزات دسترسی از طریق کابل شبکه؛ اما در طراحی باید با دقت «بودجهٔ PoE واقعی»، «سازگاری با روتر میزبان» و «محدودیت مقیاسپذیری» را لحاظ کرد.
کارت ماژول سیسکو SM-ES3G-24-P
همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
