ویژگی های محصول
ویژگی‌های آداپتور فیبر نوری LC:
ساختار آداپتور : Simplex، Duplex، Quad
نوع فیبر قابل اتصال : مالتی مود، سینگل مود
نوع کالا : آداپتور فیبر نوری
نوع کانکتور قابل اتصال: LC
نوع پولیش: UPC، APC
آماده ارسال
19,900
تومان
معرفی
آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
آداپتور فیبر نوری LC-UPC Single Mode Duplex یکی از قطعات کلیدی در شبکه‌های فیبر نوری است که برای اتصال دو کانکتور LC فیبر نوری به یکدیگر استفاده می‌شود.
LC-UPC Single Mode Duplex Adapter (آداپتور فیبر نوری دوبل تک‌حالته LC-UPC): وسیله‌ای است که برای اتصال و هم‌تراز کردن دقیق دو کابل فیبر نوری LC با هم به‌کار می‌رود تا سیگنال نوری بدون افت زیاد از یک فیبر به فیبر دیگر منتقل شود.
مشخصات فنی آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
ویژگی | توضیحات |
|---|---|
نوع کانکتور | LC (Lucent Connector) |
نوع پولیش (Polish Type) | UPC (Ultra Physical Contact) |
نوع فیبر | Single Mode (تک‌حالته – SM) |
تعداد کانال (Duplex) | دو کانال (برای دو فیبر هم‌زمان، معمولاً ارسال و دریافت) |
جنس بدنه | پلاستیک باکیفیت (معمولاً پلی‌کربنات یا ABS) |
رنگ متداول | آبی (نشانه‌ی Single Mode UPC) |
تراز نوری | < 0.2 dB (تلفات درج معمولی) |
عملکرد دمایی | از -40 تا +75 درجه سانتی‌گراد |
کاربرد اصلی | نصب در پچ‌پنل‌ها، ODFها، جعبه‌های ترمینال و تجهیزات فیبر نوری |
تفاوت LC، UPC، و Single Mode
1. LC
مخفف Lucent Connector
سایز کوچک‌تر از SC یا ST
قفل شونده با گیره (Clip)
پرکاربرد در تجهیزات شبکه و دیتاسنترها
2. UPC
نوعی پولیش سطح اتصال با سطح صاف و آینه‌ای است.
نسبت به APC (زاویه‌دار) افت کمتری دارد ولی بازتاب بیشتری دارد.
رنگ استاندارد برای UPC = آبی
3. Single Mode (SM)
برای انتقال سیگنال نوری در فاصله‌های طولانی (چند کیلومتر تا ده‌ها کیلومتر)
از هسته باریک‌تر (۹ میکرومتر) استفاده می‌کند
معمولاً با لیزر به عنوان منبع نور کار می‌کند
Duplex یعنی چه؟
کلمه Duplex یعنی آداپتور دارای دو مسیر فیبر است — یکی برای ارسال (TX) و دیگری برای دریافت (RX).
بنابراین، هر آداپتور دوبل LC در واقع دو عدد آداپتور LC تک‌کاناله است که کنار هم قرار گرفته‌اند.
نحوه استفاده از آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
1. نصب در پچ پنل یا ODF:
آداپتور LC-UPC Duplex درون شکاف مخصوص روی پچ‌پنل فیبر نوری قرار می‌گیرد و با گیره قفل می‌شود.
2. اتصال کابل‌ها:
یک سر کابل فیبر نوری (Patch Cord) LC را به یک سمت آداپتور وصل کنید.
کابل دوم را به سمت دیگر آداپتور وصل کنید.
فیبرها کاملاً درون آداپتور قفل می‌شوند تا تراز نوری دقیق حفظ شود.
3. کنترل کیفیت:
با Visual Fault Locator (VFL) یا Power Meter می‌توان میزان افت سیگنال را بررسی کرد.
کاربردهای آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter
محل استفاده | توضیح |
|---|---|
دیتاسنترها | اتصال بین پچ‌پنل و تجهیزات شبکه فیبر |
پچ‌پنل فیبر نوری | نصب درون کاست یا Tray برای اتصال کابل‌ها |
جعبه ترمینال ODF | ارتباط بین کابل‌های اصلی و پچ‌کوردها |
مراکز مخابراتی | توزیع و نگهداری مسیرهای فیبر |
پروژه‌های FTTH / FTTx | اتصال نهایی فیبر خانه یا ساختمان |
نکات فنی مهم
ویژگی | مقدار تقریبی |
|---|---|
Insertion Loss (افت درج) | ≤ 0.2 dB |
Return Loss (بازتاب نوری) | ≥ 50 dB |
Durability (دوام اتصال) | بیش از 500 بار وصل و جدا کردن |
Alignment Sleeve | سرامیکی (Zirconia) برای دقت بالا |
رنگ بدنه | آبی (UPC) / سبز (APC) / بژ (MM) |
تفاوت LC-UPC و LC-APC
ویژگی | LC-UPC | LC-APC |
|---|---|---|
رنگ | آبی | سبز |
نوع سطح | صاف | زاویه‌دار 8 درجه |
بازتاب نوری | حدود 50 dB | حدود 60 dB (کم‌تر بازتاب) |
کاربرد | شبکه‌های دیتا و تجهیزات اکتیو | سیستم‌های تلویزیونی و RF حساس به بازتاب |
نتیجه‌گیری
آداپتور LC-UPC Single Mode Duplex برای:
اتصال دقیق دو کابل فیبر نوری LC تک‌حالته
استفاده در پچ‌پنل‌ها و ODFها
حفظ کیفیت و کاهش افت سیگنال
به‌کار می‌رود.
اگر فیبر شما تک‌حالته (Single Mode) و کانکتور LC-UPC آبی‌رنگ دارد، این آداپتور انتخاب درست و استاندارد است.
نحوه استفاده ازآداپتور فیبر نوری
نحوه استفاده از آداپتور فیبر نوری LC-UPC Single Mode Duplex Adapter بسیار ساده است، اما چون این قطعه در مسیر انتقال نوری قرار دارد، باید با دقت زیاد نصب و تمیز نگهداری شود تا افت سیگنال و آسیب به فیبر رخ ندهد.
هدف از استفاده
این آداپتور برای اتصال دو کابل فیبر نوری LC-UPC به یکدیگر استفاده می‌شود تا سیگنال نوری از یک فیبر به فیبر دیگر منتقل شود — بدون نیاز به جوش یا فیوژن. در واقع، نقش آن مشابه “دوشاخه-پریز” برای فیبر نوری است.
ابزار و وسایل مورد نیاز
قبل از نصب، این موارد را آماده کن:
وسیله | کاربرد |
|---|---|
آداپتور LC-UPC Duplex | برای اتصال دو کابل LC |
کابل فیبر نوری LC-UPC (پچ‌کورد) | برای اتصال به دو سمت آداپتور |
پچ‌پنل یا جعبه ODF | برای نصب آداپتور داخل آن |
دستمال تمیزکننده لنز / اسپری تمیزکننده فیبر | برای تمیز کردن سطح اتصال قبل از نصب |
Visual Fault Locator (VFL) (اختیاری) | برای تست سلامت مسیر نوری |

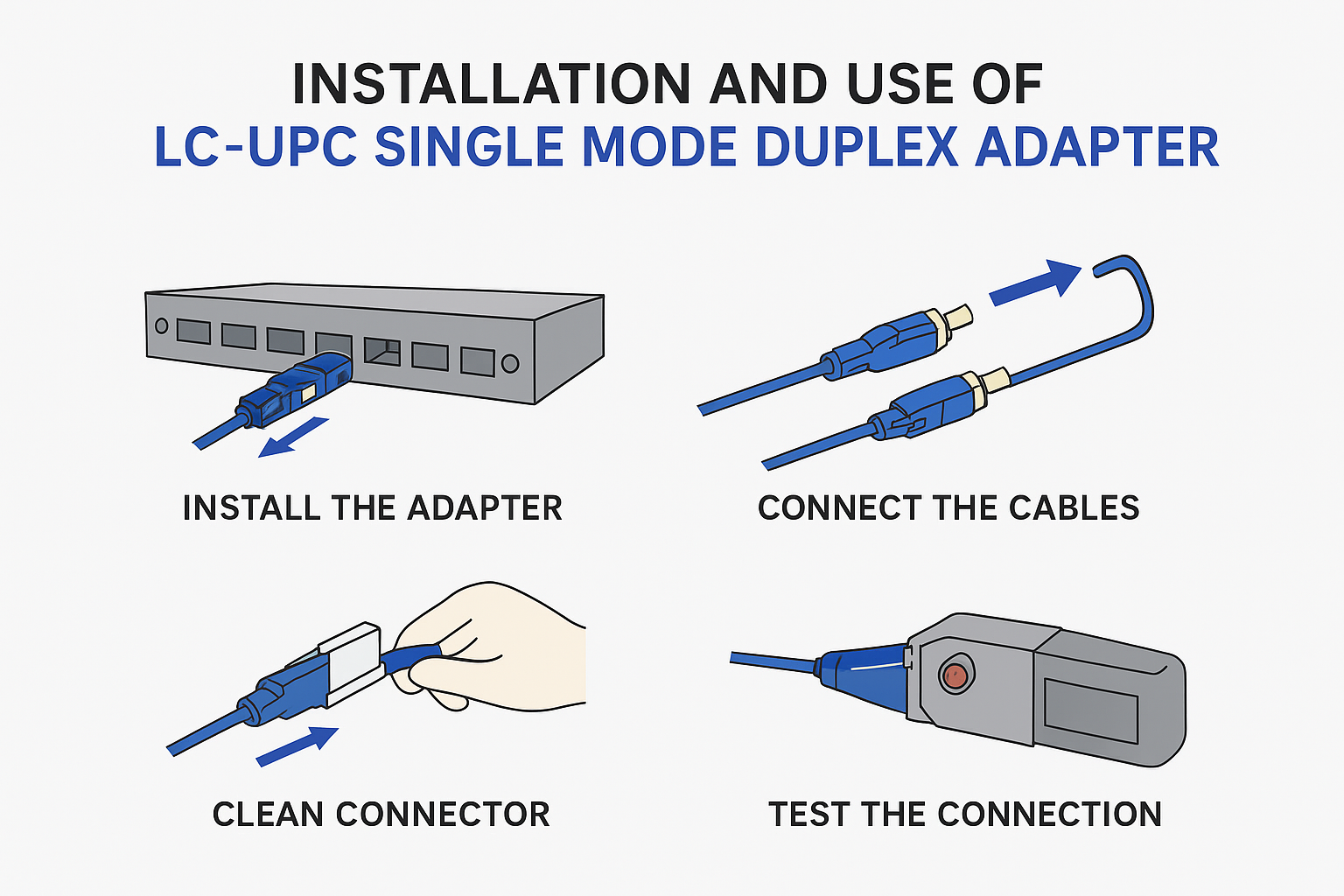

مراحل استفاده گام‌به‌گام
مرحله 1: بررسی نوع کانکتور و رنگ
مطمئن شوید کابل‌های فیبر نوری تو کانکتور LC-UPC (رنگ آبی) دارند.
آداپتور باید با همان نوع پولیش (UPC) سازگار باشد.
اگر از LC-APC (رنگ سبز) استفاده می‌کنید، نباید آن را با LC-UPC ترکیب کنید.
مرحله 2: نصب آداپتور در پچ‌پنل یا ODF
آداپتور LC-UPC Duplex معمولاً دارای گیره یا قفل پلاستیکی است.
آن را در شکاف مخصوص روی پچ‌پنل فیبر نوری یا جعبه ODF قرار بدهید.
آن‌قدر فشار دهید تا “کلیک” کند و در جای خود قفل شود.
(بدنه آداپتور باید با سطح پنل هم‌سطح باشد.)
مرحله 3: تمیز کردن کانکتور فیبرها
قبل از اتصال هر کابل، سطح انتهایی کانکتور LC را با دستمال مخصوص فیبر و اسپری تمیزکننده ایزوپروپیل پاک کنید.
حتی ذرات گرد و غبار بسیار ریز می‌توانند باعث افت سیگنال (Loss) شوند.
مرحله 4: اتصال کابل‌ها به آداپتور
سر اول کابل LC-UPC را در یکی از سمت‌های آداپتور قرار دهید(ورودی).
سر دوم کابل LC-UPC را از سمت دیگر آداپتور وارد کنید (خروجی).
تا زمانی که صدای “کلیک” شنیدی، به آرامی فشار بده تا کاملاً قفل شود.
حالا دو فیبر از طریق هسته سرامیکی داخل آداپتور، کاملاً تراز و هم‌محور شده‌اند.
در نوع Duplex (دوکاناله)، هر آداپتور دارای دو مسیر فیبر است — معمولاً برای TX و RX (ارسال و دریافت داده).
مرحله 5: تست نوری مسیر، برای اطمینان از صحت اتصال:
از VFL (Visual Fault Locator) استفاده کن.
نور قرمز باید از سمت مقابل آداپتور دیده شود.
در صورت وجود افت یا نشتی زیاد، فیبر را جدا کرده و مجدداً تمیز و وصل کن.
مرحله 6: مدیریت کابل‌ها
کابل‌ها را با نوارهای نگهدارنده یا حلقه‌های مخصوص فیبر (Fiber Management Ring) مرتب کنید.
از خم شدن بیش از حد کابل‌ها جلوگیری کنید (حداقل شعاع خمش = 3 سانتی‌متر).
نکات مهم ایمنی و نگهداری
موارد مهم | توضیح |
|---|---|
🚫 هرگز سطح اتصال را با دست لمس نکن. | چربی پوست باعث افت سیگنال می‌شود. |
از درپوش محافظ استفاده کن. | وقتی فیبرها جدا هستند، آداپتور را با درپوش بپوشان. |
تمیزکاری منظم انجام بده. | هر چند ماه یک‌بار با دستمال بدون پرز تمیز کن. |
در محیط خشک و خنک نگهداری شود. | گرمای زیاد یا رطوبت به هسته سرامیکی آسیب می‌زند. |
کاربردهای رایج
نصب در پچ‌پنل‌های فیبر نوری (Rack Mount ODF)
استفاده در جعبه‌های توزیع فیبر (Wall Mount ODF)
پروژه‌های FTTH / FTTP / FTTx
دیتاسنترها و شبکه‌های نوری LAN
ارتباط بین تجهیزات نوری مانند SFP و Media Converter
با تجهیزات فیبر نوری پیشرفته، سرعت، دقت و پایداری شبکه خود را به بالاترین سطح برسانید!
فروشگاه نایب نت با ارائه مجموعه‌ای کامل از تجهیزات نوری شامل آداپتورها، پچ‌کوردها، کانکتورها، پیگ‌تیل‌ها، پچ‌پنل‌ها و کابل‌های فیبر نوری Single Mode و Multi Mode، راه‌حلی مطمئن برای زیرساخت‌های ارتباطی مدرن فراهم کرده‌ایم.
مناسب برای:
✅ دیتاسنترها
✅ شبکه‌های مخابراتی و FTTH
✅ پروژه‌های صنعتی و سازمانی
کیفیت بالا، افت سیگنال پایین و نصب آسان، ویژگی اصلی محصولات ماست.
با ما، آینده‌ی ارتباطات را شفاف‌تر، سریع‌تر و بدون محدودیت تجربه کنید!
