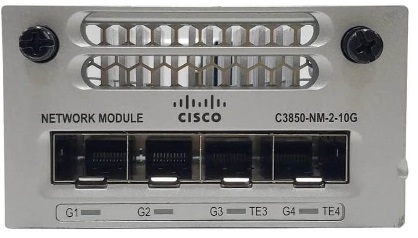

ماژول سیسکو مدل C3850-NM-2-10G Cisco Module Model C3850-NM-2-10G

ماژول سیسکو مدل C3850-NM-2-10G

کارت ماژول سیسکو مدل C3850-NM-2-10G، ماژول شبکه‌ی کارتی شرکت سیسکو می‌باشد. کمپانی سیسکو همیشه شرکتی معتبر در زمینه تجهیزات شبکه بوده و تولیدات آن طیف گسترده ای از بازار را تشکیل می‌دهند. ماژول شبکه Cisco C3850-NM-2-10G برای سرویس دادن به سوئیچ‌های شبکه سری 3850 سیسکو استفاده می‌شود.

ماژول سیسکو C3850-NM-2-10G دارای 4 اسلات می باشد:
1. کارت ماژول سیسکو C3850-NM-2-10G به اسلات 1، 2، 3، و 4 به 1 گیگابیت SFP تجهیز شده اند
2. اسلات 1 و اسلات 2 با ماژول SFP یک گیگا بیت هم آهنگ هستند.
3. اسلات 4 با یک ماژول SFP ده گیگابیت هم آهنگ هستند.
4. اسلات 3 و اسلات 4 هر یک با ماژول SFP ده گیگابیتی هم آهنگ هستند.


توضیحات ماژول شبکه Cisco C3850-NM-2-10G
۱. ماژول شبکه Cisco C3850-NM-2-10G یک ماژول uplink توسعه‌پذیر برای سری سوئیچ‌های Cisco Catalyst 3850 است که دو پورت SFP+ 10 Gigabit فراهم می‌کند. ماژول شبکه Cisco C3850-NM-2-10G برای ایجاد پیوندهای ده‌گیگابیتی میان لایه‌های شبکه (access → distribution → core)، اتصال سرورها، و کاربردهای نیازمند پهنای‌باند بالا طراحی شده و توانایی بهبود عملکرد، افزونگی و مقیاس‌پذیری شبکه را دارد.
۲. مشخصات فنی کلیدی ماژول شبکه Cisco C3850-NM-2-10G
تعداد پورت: ۲ پورت SFP+ با نرخ تا 10 Gbps برای هر پورت.
نوع ماژول‌ها: پشتیبانی از ماژول‌های SFP+ متداول (مانند 10GBase-SR, 10GBase-LR) و کابل‌های Direct Attach Copper (DAC) دو سر SFP+ برای اتصال کوتاه.
فاصلهٔ ارتباطی (بسته به ترانسیور): مثالاً 10GBase-SR روی فیبر چندحالته معمولاً تا چندصد متر (OM3 ≈ 300m، OM4 بیشتر)، 10GBase-LR روی فیبر تک‌حالته تا ≈ 10 km.
قابلیت نصب: Hot-swappable(قابل نصب/تعویض بدون خاموش کردن سوئیچ).
مدیریت و سازگاری:ماژول سیسکو مدل C3850-NM-2-10G طراحی‌شده برای کار با پلتفرم Cisco Catalyst 3850 و سیستم‌عامل Cisco IOS-XE
پروتکل‌ها و ویژگی‌های شبکه‌ای: پشتیبانی عملیاتی از ویژگی‌های لایه-۲ و لایه-۳ استاندارد سوئیچ (مثل VLAN, STP/RSTP/MST,
EtherChannel/LACP، routing protocols مانند OSPF/BGP/EIGRP در سطح سوئیچ/تصویر کلی پلتفرم)، تحقق کامل این قابلیت‌ها بستگی به لایسنس و نسخهٔ IOS-XE دارد.
۳. کاربردهای عملی و موقعیت‌های استفاده ماژول شبکه Cisco C3850-NM-2-10G
uplink بین access و distribution/core: فراهم‌کردن پیوندهای بالابری 10G جهت جلوگیری از گلوگاه پهنای‌باند در شبکه‌های سازمانی.
اتصال سرورهای حیاتی یا رک‌های ToR: استفاده به‌عنوان uplink پرسرعت برای سرورها یا تجهیزات ذخیره‌ساز (SAN/NAS) که نیاز به 10Gbps دارند.
aggregation/stack uplinks: تجمیع چند ماژول/پورت با استفاده از EtherChannel یا LACP برای افزایش پهنای‌باند و فراهم‌کردن افزونگی.
شبکه‌های مراکز داده کوچک و متوسط: جابجایی ترافیک‌ vLAN های متعدد و ترافیک East-West با کارایی بالا.
پیاده‌سازی‌های ویدئو/کنفرانس و VoIP با ترافیک بالا: پشتیبانی از QoS موجود در پلتفرم جهت تضمین سرویس برای ترافیک حساس به تأخیر.
پیوندهای بین‌ساختمانی یا بین‌کلاستری: با استفاده از ترانسیورهای LR یا DWDM (در صورت نیاز) برای فاصله‌های طولانی‌تر.
۴. مزایای کاربردی ماژول شبکه Cisco C3850-NM-2-10G
پهنای‌باند بالاتر: انتقال اطلاعات با نرخ 10Gbps برای کاهش تأخیر و جلوگیری از تنگنا.
انعطاف‌پذیری ترانسیور: انتخاب میان فیبر چندحالته/تک‌حالته و کابل DAC براساس نیاز فاصله و هزینه.
افزودن تدریجی ظرفیت: ارتقاء uplink بدون تعویض سوئیچ‌های دسترسی.
افزونگی و تحمل خطا: پشتیبانی از EtherChannel/LACP برای استمرار سرویس در صورت افت یک لینک.
سهولت نگهداری: hot-swap و سازگاری با ابزارهای مدیریتی Cisco.
۵. نکات عملیاتی  ماژول شبکه Cisco C3850-NM-2-10G
سازگاری فریمور/لایسنس: پیش از نصب، نسخهٔ IOS-XE و لایسنس سوئیچ را با فهرست‌سازگاری Cisco تطبیق دهید؛ برخی ویژگی‌های پیشرفته ممکن است نیاز به لایسنس خاص داشته باشند.
همگنی ترانسیورها: ماژول سیسکو مدل C3850-NM-2-10G برای حفظ پایداری لینک، در یک EtherChannel از نوع و مشخصات یکسان ترانسیورها و تنظیمات استفاده کنید.
خنک‌سازی و توان: ماژول‌های SFP+ و ترانسیورهای 10G ممکن است توان و تولید حرارتی بیشتری نسبت به پورت‌های 1G داشته باشند؛ توجه به ظرفیت پاور و تهویهٔ رک ضروری است.
مسافت و نوع فیبر: انتخاب 10GBase-SR برای اتصال‌های داخل رک یا بین رک در فاصله‌های کوتاه با فیبر چندحالته، و 10GBase-LR برای پیوندهای بین‌ساختمانی تا ≈10 km با فیبر تک‌حالته.
کابل‌های DAC برای مسافت کوتاه: برای اتصال‌های داخل رک یا بین رک با فاصلهٔ ≤7–10 متر، استفاده از کابل‌های DAC اقتصادی و با تأخیر پایین مناسب است.
قابلیت‌های پشتیبانی‌شده بستگی به سخت‌افزار سوئیچ دارد: پهنای‌باند کلی و جدول‌های مسیریابی/فورواردینگ به پیکربندی و مدل سوئیچ بستگی دارد؛ بنابراین برای طراحی ظرفیت، مقادیر توان پردازشی سوئیچ را مد نظر قرار دهید.
۶. مثال‌های پیاده‌سازی نمونه ماژول سیسکو مدل C3850-NM-2-10G
 اتصال uplink یک مجموعه از سوئیچ‌های Access 48-port PoE در طبقه به سوئیچ Distribution با ظرفیت بالاتر برای پشتیبانی از دوربین‌های IP و Wi-Fi با 10GBase-SR.
اتصال یک سرور پایگاه‌داده با کارت شبکه 10GbE به ماژول سیسکو مدل C3850-NM-2-10G از طریق یک پورت SFP+ و استفاده از EtherChannel برای افزونگی با پورت دوم.
پیوند بین دو رک دیتاسنتر داخل یک ساختمان با استفاده از SFP+ LR (تا 10 km در صورت نیاز به تک‌حالته).
۷. جمع‌بندی ماژول شبکه Cisco C3850-NM-2-10G
ماژول شبکه Cisco C3850-NM-2-10G  ماژولی تخصصی برای ارتقای لینک‌های uplink به سرعت 10Gbps در بستر سوئیچ‌های Catalyst 3850 است. ماژول شبکه Cisco C3850-NM-2-10G با ارائه دو پورت SFP+، انعطاف‌پذیری در انتخاب ترانسیورها (SR/LR/DAC)، قابلیت hot-swap و سازگاری با پروتکل‌های استاندارد شبکه، گزینه‌ای مناسب برای سازمان‌هایی است که نیاز به افزایش پهنای‌باند، بهبود افزونگی و ارتقاء تدریجی زیرساخت شبکه دارند. پیش از پیاده‌سازی، همواره تطبیق فریمور، لایسنس و مشخصات فیزیکی (نوع فیبر، فاصله، توان و تهویه) را بررسی کنید تا عملکرد و پایداری مطلوب به‌دست آید.


ویژگی‌های ماژول شبکه Cisco C3850-NM-2-10G
۱) کلیات و تعریف
نام محصول: ماژول سیسکو مدل C3850-NM-2-10G
نوع: ماژول Uplink / Network Module قابل‌نصب در شاسی سوئیچ‌های سری Cisco Catalyst 3850.
هدف طراحی: فراهم‌سازی لینک‌های 10 گیگابیت (high-speed uplink) برای کاربردهای aggregation، سرور uplink، پیوندهای بین‌ساختمانی و مراکز داده کوچک‌ تا متوسط.
۲) رابط‌ها و پورت‌های ماژول سیسکو مدل C3850-NM-2-10G
پورت‌ها: دو عدد SFP+(Small Form-Factor Pluggable Plus) با نرخ تا 10 Gbps برای هر پورت.
قابلیت استفاده از: ماژول‌های اپتیکال استاندارد SFP+ و کابل‌های Direct Attach Copper (DAC) با رابط SFP+ (برای فاصله‌های کوتاه).
فرمت فیزیکی: ماژول سیسکو مدل C3850-NM-2-10G که در اسلات ویژه روی برد سوئیچ نصب می‌شود (قابلیت Hot-plug / Hot-swappable).
۳) رسانه‌ها و ترانسیورها
ترانسیورهای نرمال: پشتیبانی عملیاتی با ترانسیورهای 10GBase-SR (multi-mode), 10GBase-LR (single-mode)، و انواع SFP+ MSA-compliant.
کابل‌های DAC: پشتیبانی از DAC passive/active برای اتصال داخل رک با تأخیر و هزینه کم.
فواصل نظری: وابسته به نوع ترانسیور و فیبر (مثلاً SR روی OM3/OM4 برای صدها متر؛ LR تا ≈10 km)  مقادیر دقیق وابسته به مشخصات ترانسیور انتخابی.
۴) استانداردها و سازگاری‌های پروتکلی
استاندارد Ethernet 10GbE: پیاده‌سازی مبتنی بر استانداردهای IEEE مربوط (از جمله IEEE 802.3ae برای 10GbE optical).
پشتیبانی لایه-۲ و لایه-۳: VLAN, 802.1Q, STP/RSTP/MST, EtherChannel (static/ LACP), QoS (classification, marking, queuing), multicast features (IGMP snooping / PIM support برحسب پلتفرم/لایسنس).
همکاری با IOS-XE: کارکرد کامل ماژول سیسکو مدل C3850-NM-2-10G در چارچوب سیستم‌ عامل Cisco IOS-XE و قابلیت استفاده از امکانات مسیریابی و سوییچینگِ پلتفرم (OS-dependant).
5. عملکرد و ظرفیت ماژول سیسکو مدل C3850-NM-2-10G
سرعت هر پورت: تا 10 Gbps خطی (full duplex).
تجمیع لینک (Link Aggregation): پشتیبانی از EtherChannel/LACP برای افزایش پهنای باند و افزونگی.
تاخیر و عملکرد: طراحی‌شده برای حداقل تاخیر در حالت لایه-۲/لایه-۳؛ رفتار دقیق با توجه به پیکربندی سوئیچ و بار شبکه مشخص می‌شود.
نکته: توان پردازشی کلی ماژول سیسکو مدل C3850-NM-2-10G برای جدول‌های مسیریابی/فورواردینگ و نرخ خطوط وابسته به مدل سوئیچ Catalyst 3850 مورد استفاده است.
6. مدیریت، نگهداری و عملیات
Hot-swappable: قابلیت نصب و تعویض ماژول بدون خاموش‌کردن سوئیچ (در شرایط استاندارد عملیاتی).
پیکربندی و مانیتورینگ: مشاهده و مدیریت پورت‌ها از طریق CLI (IOS-XE)، SNMP، NetFlow/Telemetry (بسته به نسخه فریمور و لایسنس).
نشان‌گرها: وضعیت لینک/فعالیت روی پورت‌ها از طریق نمایشگر و دستورات CLI قابل‌ردیابی است.
7. سازگاری سخت‌افزاری و نرم‌افزاری
سازگاری سخت‌افزاری: ماژول سیسکو مدل C3850-NM-2-10G طراحی‌شده برای نصب روی سری Cisco Catalyst 3850، پیش از نصب باید از لیست سازگاری رسمی Cisco (compatibility matrix) برای مدل و رِویژن سخت‌افزار اطمینان حاصل شود.
نیازمندی‌های نرم‌افزاری: ماژول سیسکو مدل C3850-NM-2-10G نسخه‌های خاص IOS-XE و ممکن است برخی قابلیت‌ها (مثلاً پیشرفته‌های لایه-۳ یا telemetry) نیازمند لایسنس‌های مجزا باشند (مثل IP Base vs. Advantage/DNA).
MSA Compliance: پورت‌ها با مشخصات SFP+/MSA سازگار هستند؛ استفاده از ترانسیورهای تأییدشده Cisco توصیه می‌شود برای اطمینان از پایداری.
8. الزامات فیزیکی و محیطی (عمومی و ایمنی)
توان حرارتی و مصرف انرژی: مصرف و تولید حرارت ماژول سیسکو مدل C3850-NM-2-10G بستگی به ترانسیورهای نصب‌شده و بارکاری دارد، برای طراحی تهویه و تامین پاور باید مشخصات ترانسیور و جدول توان سوئیچ را مدنظر قرار داد.
دمای عملیاتی و ذخیره‌سازی: باید مطابق رهنمودهای فنی Cisco برای شاسی 3850 رعایت شود (مقادیر دقیق در مستندات فنی Cisco ذکر شده‌اند).
استانداردهای EMC / ایمنی: طراحی مطابق با استانداردهای صنعتی و مقررات بین‌المللی (مطابق محدوده‌ مجوز / گواهی‌های Cisco).
9. محدودیت‌ها و ملاحظات طراحی
وابستگی به پلتفرم: عملکرد نهایی (مثلاً تعداد جدول‌های مسیریابی، ظرفیت NAT/ACL) توسط سخت‌افزار سوئیچ 3850 تعیین می‌گردد؛ ماژول صرفاً لینک 10G فراهم می‌آورد.
انتخاب ترانسیور در EtherChannel: برای پایداری در تجمیع لینک، توصیه می‌شود از ترانسیورهای یکسان و تنظیمات همگون استفاده کنید.
لایسنس و ویژگی‌های پیشرفته: برخی قابلیت‌ها (مانند advanced routing/telemetry) ممکن است نیاز به لایسنس داشته باشند، پیش از پیاده‌سازی حتماً بررسی شود.
10. توصیه‌های عملی
بررسی Compatibility Matrix: قبل از خرید/نصب، صفحهٔ سازگاری Cisco برای نسخهٔ سخت‌افزار و IOS-XE مرتبط را چک کنید.
انتخاب ترانسیور مناسب بر اساس فاصله و بودجه: SR برای مسافت‌های داخلی/کوتاه، LR برای فواصل طولانی‌تر؛ درون-رَکی از DAC برای صرفه‌جویی هزینه و کاهش تاخیر استفاده شود.
پلان‌ریزی تهویه و توان: ترانسیورهای 10G معمولاً توان و گرمای بیشتری تولید می‌کنند؛ ظرفیت PSU و تهویه رک را لحاظ نمایید.
پشتیبان‌گیری از کانفیگ و آزمایش EtherChannel: قبل از بهره‌برداری، پیکربندی LACP/EtherChannel را در محیط آزمایشی کنترل کنید.
ماژول شبکه Cisco C3850-NM-2-10G یک ماژول uplink دو-پورت SFP+ است که برای فراهم‌سازی لینک‌های 10Gbps بر روی پلتفرم Catalyst 3850 طراحی شده و ویژگی‌های کلیدی آن شامل پشتیبانی از ترانسیورهای SFP+ استاندارد، قابلیت Hot-swap، پشتیبانی از EtherChannel و یکپارچگی کامل با IOS-XE است. برای اطمینان از عملکرد بهینه، لازم است پیش از پیاده-سازی، ماتریس سازگاری Cisco، نسخهٔ IOS-XE و نیازمندی‌های لایسنس چک شوند.


مزایای ماژول شبکه Cisco C3850-NM-2-10G
 ۱. لینک‌های پرسرعت 10Gbps (افزایش پهنای‌باند)
توضیح فنی ماژول سیسکو مدل C3850-NM-2-10G: هر پورت SFP+ تا نرخ 10 Gbps (full-duplex) را پشتیبانی می‌کند.
مزیت عملی ماژول سیسکو مدل C3850-NM-2-10G: کاهش گلوگاه (bottleneck) در uplink بین لایه‌های access → distribution یا اتصال مستقیم سرورها/استوریج‌های پرترافیک.
نکته: دو پورت می‌توانند مجموعاً تا 20 Gbps جهت انتقال داده فراهم کنند، مشروط بر اینکه ظرفیت فورواردینگ/فابریک سوئیچ اجازه دهد.
 ۲. انعطاف‌پذیری رسانه و ترانسیور
توضیح فنی: سازگار با SFP+ MSA-compliant (مثلاً 10GBase-SR/LR) و کابل‌های DAC برای ارتباط‌های کوتاه.
مزیت عملی: امکان انتخاب بین فیبر چندحالته/تک‌حالته یا DAC براساس فاصله و هزینه؛ ساده‌سازی تطابق با زیرساخت موجود.
نکته: استفاده از ترانسیورهای تاییدشده ماژول سیسکو مدل C3850-NM-2-10G توصیه می‌شود تا پایداری لینک تضمین گردد.
۳. تجمیع لینک و افزونگی (EtherChannel / LACP)
توضیح فنی: پشتیبانی از Link Aggregation (EtherChannel/LACP) جهت ترکیب چند پورت.
مزیت عملی: افزایش پهنای‌باند منطقی و فراهم‌کردن مسیرهای افزونه برای تحمل خرابی لینک‌ها؛ بهبود در دسترس‌پذیری سرویس.
نکته: برای پایداری بهتر در EtherChannel، از ترانسیورها و پیکربندی همگون استفاده کنید.
 ۴. نصب و نگهداری آسان (Hot-swappable)
توضیح فنی: ماژول سیسکو مدل C3850-NM-2-10G قابل تعویض در حال کار (hot-swap) است.
مزیت عملی: انجام ارتقاء یا تعویض بدون نیاز به خاموشی سوئیچ؛ مناسب محیط‌هایی با نیاز به آپ‌تایم بالا.
نکته: عملیات تعویض باید طبق راهنمای Cisco و با احتیاط انجام شود تا قطعی سرویس ناخواسته رخ ندهد.
۵. کاهش تاخیر و بهبود عملکرد اپلیکیشن‌های حساس
توضیح فنی: پهنای‌باند بالاتر و نرخ ارسال/دریافت سریع‌تر، موجب کاهش صف‌ها و latency می‌شود.
مزیت عملی: مناسب برای برنامه‌های حساس به تأخیر (VoIP, UC, ویدئوکنفرانس، پایگاه‌داده‌های توزیع‌شده، استوریج با ترافیک سنگین).
 ۶. سازگاری با پلتفرم و مدیریت Cisco (IOS-XE)
توضیح فنی: یکپارچگی سخت‌افزار/نرم‌افزار با Catalyst 3850 و IOS-XE.
مزیت عملی: مدیریت یکپارچه از طریق CLI، SNMP، NetFlow/Telemetry و ابزارهای مدیریت مرکزی؛ سهولت در پیاده‌سازی سیاست‌ها (QoS, ACL).
نکته: برخی قابلیت‌های پیشرفته ممکن است وابسته به نسخهٔ IOS-XE یا لایسنس باشند.
 ۷. بهبود طراحی مقیاس‌پذیر و اقتصادی (Incremental Upgrade)
توضیح فنی: افزودن ماژول به‌جای تعویض کل سوئیچ برای افزایش ظرفیت uplink.
مزیت عملی: سرمایه‌گذاری مرحله‌ای (CapEx) منطقی‌تر؛ پایین آمدن هزینه و زمان پیاده‌سازی جهت ارتقاء شبکه.
۸. کاربرد ویژه در دیتاسنترهای کوچک/متوسط و اتصالات سرور
توضیح فنی: SFP+ مناسب برای ToR/aggregation uplinks و اتصال مستقیم به HBA/NICهای 10GbE.
مزیت عملی: بهبود پهنای باند East-West و بار ترافیکی بین سرورها و استوریج‌ها؛ مناسب برای مجازی‌سازی و بارهای I/O-محور.
 ۹. پایداری و انطباق با استانداردهای شبکه
توضیح فنی: پیاده‌سازی بر پایهٔ استانداردهای Ethernet و SFP+/MSA.
مزیت عملی: تضمین همبستگی بین‌سازمانی و قابلیت کار با تجهیزات چندفروشنده (با در نظر گرفتن ترانسیورهای سازگار).
۱۰. نکات عملیاتی و محدودیت‌های مهندسی (برای طراحی ایمن)
محدودیت پردازش سوئیچ: ظرفیت فورواردینگ، جداول مسیر/MAC و CPU سوئیچ Catalyst 3850 باید هنگام محاسبهٔ ترافیک کل لحاظ شود — ماژول پهنای باند فراهم می‌کند ولی توان پردازشی سوئیچ ممکن است محدودیت‌ساز باشد.
توان و گرما: ترانسیورها و پورت‌های 10G تولید حرارت و مصرف توان بیشتری نسبت به پورت‌های 1G دارند — پلان‌ریزی PSU و تهویه ضروری است.
لایسنس و نرم‌افزار: برخی ویژگی‌های لایه-۳ یا telemetry مستلزم لایسنس/نسخهٔ IOS-XE خاص هستند؛ پیش از پیاده‌سازی بررسی شود.

مقایسه ماژول شبکه Cisco C3850-NM-2-10G

ماژول سیسکو مدل C3850-NM-2-10G

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
