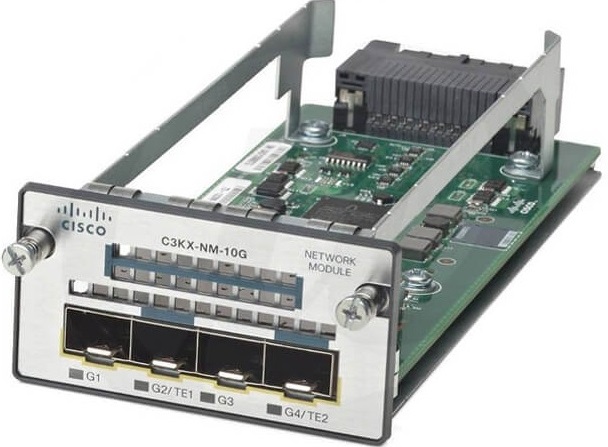

ماژول سیسکو مدل C3KX-NM-10G Cisco module model C3KX-NM-10G

ماژول سیسکو مدل C3KX-NM-10G چیست؟

ماژول سیسکو مدل C3KX-NM-10G یک ماژول شبکه افزایشی (Network Module) پیشرفته و پرسرعت است که به‌طور اختصاصی برای سوئیچ‌های سری Cisco Catalyst 3560-X و 3750-X طراحی شده است. این ماژول نقش حیاتی در افزایش ظرفیت uplink، بهبود عملکرد انتقال داده و پشتیبانی از ارتباطات فیبر نوری ۱۰ گیگابیتی دارد و به‌منزله‌ی یک راهکار مقیاس‌پذیر و قابل‌اعتماد در شبکه‌های سازمانی و مراکز داده محسوب می‌شود.


تعریف و ساختار کلی ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G درگاه‌های uplink پرسرعت را به سوئیچ اضافه می‌کند و شامل ترکیبی از پورت‌های SFP (1G) و SFP+ (10G) است که قابلیت انتخاب و استفاده از سرعت‌های مختلف را برای مدیر شبکه فراهم می‌سازد. این طراحی باعث می‌شود شبکه بتواند از گیگابیت به ۱۰ گیگابیت اترنت (Gigabit to 10-Gigabit Ethernet) مهاجرت کند، بدون نیاز به تعویض کامل سوئیچ.


ویژگی‌های فنی و سخت‌افزاری اصلی  ماژول سیسکو مدل C3KX-NM-10G
1. تعداد پورت‌ها:
  دارای دو اسلات SFP+ برای پورت‌های ۱۰ گیگابیتی و دو اسلات SFP برای پورت‌های ۱ گیگابیتی است. این ترکیب امکان انعطاف در استفاده از سرعت‌های مختلف را فراهم می‌سازد.
2. پشتیبانی از ماژول‌های فیبر و مسی:
  از ماژول‌های SFP و SFP+ سیسکو برای انواع رسانه‌های انتقال شامل فیبر نوری تک‌مد (SMF)، چندمد (MMF) و کابل مسی Twinax پشتیبانی می‌کند.
3. سازگاری کامل با سوئیچ‌های سیسکو Catalyst 3560-X و 3750-X:
  این ماژول برای نصب در شکاف (slot) مخصوص uplink طراحی شده و بدون نیاز به تغییر سخت‌افزاری، با سیستم‌عامل Cisco IOS یکپارچه می‌شود.
4. قابلیت Hot-swappable:
  ماژول را می‌توان بدون خاموش کردن سوئیچ نصب یا تعویض کرد، که موجب افزایش دسترس‌پذیری (High Availability) شبکه می‌شود.
5. مصرف انرژی بهینه و طراحی خنک‌کاری پیشرفته:
  دارای مدارهای کم‌مصرف و تهویه‌ی مؤثر برای عملکرد پایدار در محیط‌های با تراکم بالا و دمای عملیاتی متغیر است.


کاربردهای تخصصی و عملیاتی ماژول سیسکو مدل C3KX-NM-10G
اتصال uplink پرسرعت بین لایه‌های Access و Distribution شبکه.
افزایش ظرفیت پهنای باند بین سوئیچ‌ها در مراکز داده و سازمان‌های بزرگ.
ایجاد ارتباطات فیبری پرسرعت میان سایت‌ها، ساختمان‌ها یا رک‌های مختلف شبکه.
پشتیبانی از سناریوهای Migration از Gigabit به 10-Gigabit Ethernet بدون تعویض زیرساخت اصلی.


مزایا و ارزش فنی ماژول سیسکو مدل C3KX-NM-10G
انعطاف‌پذیری دوگانه (Dual-rate): پشتیبانی هم‌زمان از پورت‌های ۱G و ۱۰G.
کاهش هزینه ارتقاء شبکه: امکان ارتقاء تدریجی از Gigabit به 10Gigabit بدون تعویض کامل تجهیزات.
افزایش قابلیت اطمینان: پشتیبانی از افزونگی (Redundancy) و پیاده‌سازی Link Aggregation برای پایداری بالاتر.
پشتیبانی از فناوری‌های مدیریتی Cisco IOS: شامل SNMP، CLI و RMON برای مانیتورینگ دقیق و کنترل پیشرفته.
عملکرد بهینه در محیط‌های پرترافیک: مناسب برای انتقال داده با حجم بالا در شبکه‌های Enterprise و Data Center.


جمع‌بندی در خصوص  ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G یک راهکار پرظرفیت و پیشرفته برای افزایش پهنای باند و سرعت uplink در سوئیچ‌های سری Catalyst 3560-X و 3750-X است. این ماژول با ترکیب هوشمندانه‌ی پورت‌های SFP و SFP+، پشتیبانی از رسانه‌های متنوع، طراحی ماژولار و قابلیت ارتقاء آسان، گزینه‌ای ایده‌آل برای شبکه‌های سازمانی، صنعتی و مراکز داده‌ای است که نیاز به اتصالات پایدار، سریع و مقیاس‌پذیر دارند.


کاربرد ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G یکی از ماژول‌های شبکه افزایشی (Network Module) پیشرفته شرکت سیسکو است که به‌طور اختصاصی برای سوئیچ‌های سری Cisco Catalyst 3560-X و 3750-X طراحی شده است. این ماژول نقش حیاتی در افزایش ظرفیت uplink، ارتقاء سرعت تبادل داده و گسترش قابلیت‌های فیبر نوری در شبکه‌های سازمانی و مراکز داده دارد.


کاربردهای تخصصی ماژول سیسکو مدل C3KX-NM-10G عبارت‌اند از:
1.ایجاد ارتباط‌های پرسرعت Uplink بین لایه‌های شبکه:
  ماژول C3KX-NM-10G با پشتیبانی از پورت‌های SFP+ (10 Gigabit Ethernet)، امکان برقراری ارتباط پرظرفیت میان سوئیچ‌های لایه دسترسی (Access) و لایه توزیع (Distribution) را فراهم می‌کند و موجب افزایش کارایی و کاهش تأخیر در شبکه می‌شود.
2. اتصال سوئیچ‌ها در مراکز داده (Data Center Interconnection):
  با استفاده از ماژول‌های SFP+ فیبر نوری یا کابل‌های Twinax DAC، می‌توان بین رک‌ها یا سوئیچ‌های مختلف در مرکز داده، ارتباطات پایدار و کم‌تأخیر ۱۰ گیگابیتی برقرار کرد.
3. افزایش پهنای باند و ظرفیت انتقال داده:
  این ماژول به سوئیچ‌ها امکان می‌دهد تا از طریق پورت‌های ۱G و ۱۰G، ظرفیت انتقال داده را به‌صورت تدریجی ارتقاء دهند و نیازهای شبکه‌های مدرن با حجم بالای ترافیک را پاسخ دهند.
4. مهاجرت تدریجی از Gigabit به 10-Gigabit Ethernet:
  یکی از کاربردهای مهم این ماژول، تسهیل مهاجرت تدریجی (Seamless Migration) از شبکه‌های گیگابیتی به زیرساخت‌های ۱۰ گیگابیتی است، بدون آن‌که نیاز به تعویض کامل سوئیچ‌ها باشد.
5. افزونگی (Redundancy) و توازن بار (Load Balancing):
  با استفاده از دو uplink 10G، می‌توان مسیرهای ارتباطی redundant برای جلوگیری از قطع سرویس و همچنین توزیع ترافیک بین لینک‌ها ایجاد کرد تا پایداری و کارایی شبکه افزایش یابد.
6. پشتیبانی از رسانه‌های متنوع ارتباطی:
  این ماژول با ماژول‌های SFP و SFP+ استاندارد سیسکو سازگار است و می‌تواند برای ارتباط‌های فیبری تک‌مد، چندمد و یا ارتباط مسی استفاده شود؛ بنابراین در طراحی‌های مختلف شبکه انعطاف‌پذیری بالایی فراهم می‌کند.
7. کاربرد در شبکه‌های سازمانی و محیط‌های پرتقاضا:
  در سازمان‌ها، مراکز داده، دانشگاه‌ها و صنایع بزرگ، این ماژول برای ارتباطات میان‌سوئیچی با پهنای باند بالا، انتقال داده‌های حجیم و ترافیک Real-Timeبه‌کار می‌رود.
8. افزایش کارایی و دسترس‌پذیری (High Availability):
  با قابلیت Hot-swappable، ماژول می‌تواند در حالت فعال بودن سوئیچ نصب یا تعویض شود، بدون وقفه در عملکرد شبکه، که برای محیط‌های حساس با SLA بالا اهمیت ویژه‌ای دارد.
9. پشتیبانی از مدیریت و نظارت جامع سیسکو:
  ماژول کاملاً با سیستم‌عامل Cisco IOS و ابزارهای مدیریتی مانند SNMP، CLI و RMON یکپارچه است و نظارت، پیکربندی و عیب‌یابی شبکه را به‌صورت دقیق و علمی ممکن می‌سازد.
10. کاربرد در طراحی شبکه‌های مقیاس‌پذیر (Scalable Network Design):
   در پروژه‌هایی که نیاز به رشد تدریجی پهنای باند و افزایش ارتباطات backbone وجود دارد، این ماژول به عنوان یک راهکار قابل ارتقاء و اقتصادی مورد استفاده قرار می‌گیرد.


جمع‌بندی کلی در مورد ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G به‌عنوان یکی از ماژول‌های کلیدی در ارتقاء سوئیچ‌های سری 3560-X و 3750-X، برای ایجاد ارتباطات فیبری پرسرعت، افزایش پهنای باند، تضمین افزونگی و توسعه زیرساخت شبکه‌های سازمانی طراحی شده است. این ماژول با ترکیب هوشمندانه‌ی پورت‌های SFP و SFP+، توانایی پاسخ‌گویی به نیازهای شبکه‌های مدرن را دارد و گزینه‌ای کاربردی، علمی و مطمئن برای سازمان‌هایی است که به پایداری، سرعت بالا و مقیاس‌پذیری در لایه ارتباطی نیاز دارند.


 مشخصات فنی ماژول سیسکو مدل C3KX-NM-10G
1. مدل: C3KX-NM-10G (ماژول شبکه/آپ‌لینک ۱۰ گیگابیت)
2. سازگاری: مناسب برای سوئیچ‌های سری Cisco Catalyst 3650-X و 3750-X و 3560-X.
3. تعداد اسلات/پورت‌ها: چهار اسلات فیزیکی دو اسلات از نوع SFP معمولی (۱ گیگابیت)
 دو اسلات از نوع قابل‌پذیرش SFP+ که می‌توانند یا ۱ گیگابیت (SFP) یا ۱۰ گیگابیت (SFP+) را پشتیبانی کنند.
4. سرعت: ماژول امکان دو پورت ۱۰ گیگابیت (با ماژول SFP+) دارد و نیز پشتیبانی از پورت‌های ۱ گیگابیت در اسلات‌های مربوطه.
5. هماهنگی پیمانکاری ماژول/ترانسیورها: در اسلات‌های SFP+ ماژول، ماژول‌های معمولی SFP-T (مثلاً GLC-T) پشتیبانی نمی‌شوند.
6. قابلیت Hot-Swap: ماژول قابل نصب و تعویض در حالت روشن (سوئیچ روشن) است.
7. MTBF (میانگین زمان بین خرابی‌ها): برای C3KX-NM-10G عدد گفته‌شده: حدود ‎2,468,553 ساعت.
8. شرایط محیطی:
دمای کاری: -5 °C تا +45 °C (در ارتفاع تا 5000ft) و -5 °C تا +40 °C تا ارتفاع 10000ft.
 رطوبت: 5% تا 95% نسبتاً بدون چگالی.
9. ابعاد و وزن: تقریباً ‎1.5″ × 3.25″ × 11.75″ (تقریباً 3.8 × 8.25 × 30 سانتی‌متر) و وزن حدود 0.34kg .
10. پشتیبانی از ماژول‌های SFP/SFP+ متنوع: ۱ گیگابیت (مثلاً GLC-SX, GLC-LH) و ۱۰ گیگابیت (مثلاً SFP-10G-SR, SFP-10G-LR) با توجه به سازگاری سوئیچ.


 کاربردها و نکات عملی  ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G عمدتاً برای افزایش پهنای باند uplink یا ارتقای شبکه داخلی مؤسسه استفاده می‌شود؛ مثلاً اگر یک سوئیچ 24 یا 48 پورت گیگابیتی دارید و می‌خواهید به‌جای uplink معمولی به سمت هسته (core) یا دیگر سوئیچ‌ها، لینک‌های ۱۰ گیگابیتی داشته باشید، این ماژول گزینه مناسبی است.
از آنجا که دارای دو اسلات SFP+ می‌باشد که می‌توانند ۱۰ گیگابیت را پشتیبانی کنند، این امکان را می‌دهد بدون تعویض کامل سوئیچ، فقط ماژول uplink را ارتقا دهید، مقرون‌به‌صرفه‌تر نسبت به جایگزینی کل دستگاه.
 باید دقت کرد که در یکی از هر «جفت اسلات» امکان داشتن همزمان SFP و SFP+ نیست (یعنی اگر SFP+ نصب شود، همان جفت اسلات مربوطه SFP معمولی امکان کار ندارد).
 توجه شود که ماژول باید با نسخه IOS / سخت‌افزار سوئیچ مقصد سازگار باشد، و ماژول‌های SFP/ SFP+ که بکار می‌روند باید مورد تأیید Cisco باشند تا عملکرد و پشتیبانی درست داشته باشد.
در محیط‌هایی که نیاز به uplink‌های چندگانه ۱۰ گیگابیت دارند، اما نه همه پورت‌ها، این ماژول ایده‌آل است، زیرا سوئیچ‌های 3560-X/3750-X اغلب دارای اسلات ماژول هستند و از این طریق امکان expand وجود دارد.
از لحاظ عملیاتی، ماژول در فضای رک استاندارد سوئیچ نصب می‌شود و نصب آن نسبتا ساده است (پیچ‌های مربوطه، اتصال ماژول به اسلات اختصاصی). توصیه می‌شود پیش از نصب، سوئیچ خاموش شود ولی این ماژول Hot-Swap بودنش گزارش شده است—ولی برای امنیت بهتر معمولاً در زمان خاموشی انجام می‌شود.
نکته‌ای که باید در نظر داشت: افزایش پهنای باند uplink الزاما به معنی رفع گلوگاه (bottleneck) نیست مگر اینکه سایر بخش‌های شبکه (کابل، سوئیچ مقصد، تنظیمات) نیز هماهنگ باشند.
از نظر هزینه نیز، اگرچه این ماژول نسبت به تعویض کل سوئیچ هزینه کمتری دارد، اما ماژول‌های SFP+ و زیرساخت کابل‌کشی (مثلاً فیبر یا DAC) نیز ممکن است هزینه‌بر باشند.


نکات احتیاط و محدودیت‌های ماژول سیسکو مدل C3KX-NM-10G
اگر از SFP معمولی در اسلاتی استفاده شود که باید SFP+ باشد یا بالعکس، ممکن است لینک برقرار نشود یا عملکرد کاهش یابد.
مادامی که سوئیچ از نظر سخت‌افزاری (مثلاً توان منبع تغذیه، گرما، تهویه) بتواند ماژول را پشتیبانی کند، عملکرد مطلوب خواهد بود؛ اما اگر سوئیچ دارای محدودیت توان یا تهویه باشد ممکن است دمای آن افزایش یابد و احتمال کاهش عمر یا کارایی وجود داشته باشد.
ماژول صرفاً جهت uplink است؛ یعنی برای پورت‌های اصلی کاربران (مثلاً دسکتاپ‌ها) نیست، بلکه برای اتصال به دیگر سوئیچ‌ها یا شبکه‌های هسته‌ای در نظر گرفته شده است.
اگر قرار است انتقال‌های طولانی یا فیبر خاص (مثلاً ۱۰ گیگابیت با فیبر چندمداره یا تک‌مداره) اجرا شود، نوع ترانسیور SFP+ باید انتخاب شود (SR, LR, LRM) و کابل/فیبر یا DAC مطابق با آن تأمین گردد.


مزایای ماژول سیسکو مدل C3KX-NM-10G
ماژول سیسکو مدل C3KX-NM-10G یکی از ماژول‌های شبکه ارتقایی شرکت Cisco است که برای سوئیچ‌های سری Catalyst 3560-X و 3750-X طراحی شده و قابلیت افزایش سرعت و انعطاف‌پذیری ارتباطات شبکه را فراهم می‌سازد. در ادامه، مزایای ماژول سیسکو مدل C3KX-NM-10G بیان می‌شود:
 ۱. افزایش پهنای باند و کارایی شبکه
با پشتیبانی از دو پورت ۱۰ گیگابیت بر ثانیه (SFP+، این ماژول امکان برقراری لینک‌های پرسرعت بین سوئیچ‌ها یا اتصال به هسته شبکه (Core) را فراهم می‌کند. در نتیجه، ظرفیت انتقال داده و عملکرد کلی شبکه به‌طور چشمگیری افزایش می‌یابد.
 ۲. انعطاف‌پذیری در پیکربندی
وجود چهار اسلات فیزیکی(دو SFP و دو SFP+) اجازه می‌دهد مدیر شبکه بر اساس نیاز، از ماژول‌های ۱ Gbps یا ۱۰ Gbps استفاده کند. این ویژگی باعث می‌شود ماژول متناسب با رشد تدریجی شبکه قابل تنظیم باشد.
 ۳. سازگاری کامل با سوئیچ‌های سری X
به‌صورت اختصاصی برای مدل‌های Cisco Catalyst 3560-X و 3750-X طراحی شده و از نظر نرم‌افزاری و سخت‌افزاری کاملاً با سیستم‌عامل IOS سیسکو سازگار است، بدون نیاز به تنظیمات خاص یا آداپتور اضافی.
۴. قابلیت ارتقا بدون نیاز به تعویض سوئیچ
با نصب این ماژول، می‌توان سرعت uplink شبکه را تا ۱۰ Gbps افزایش داد بدون آنکه نیاز به تعویض کل سوئیچ باشد. این موضوع باعث کاهش هزینه‌های ارتقا و افزایش طول عمر تجهیزات فعلی می‌شود.
 ۵. قابلیت Hot-Swap (تعویض در حالت روشن)
ماژول سیسکو مدل C3KX-NM-10G قابلیت Hot-Swappable دارد؛ یعنی می‌توان آن را بدون خاموش کردن سوئیچ نصب یا تعویض کرد، که در شبکه‌های سازمانی با نیاز به دسترس‌پذیری بالا بسیار ارزشمند است.
 ۶. پشتیبانی از طیف گسترده‌ای از ماژول‌های SFP/SFP+
پشتیبانی از انواع ماژول‌های فیبر نوری سیسکو مانند SFP-10G-SR، SFP-10G-LR، GLC-LH-SMD و... موجب می‌شود بتوان آن را در فواصل و توپولوژی‌های مختلف شبکه (چندمد یا تک‌مد) به کار گرفت.
 ۷. اطمینان و پایداری عملیاتی
طراحی صنعتی سیسکو، MTBF بالا (بیش از ۲.۴ میلیون ساعت) و آزمون‌های سخت‌افزاری دقیق، این ماژول را به گزینه‌ای مطمئن برای محیط‌های بحرانی و دیتاسنترها تبدیل کرده است.
 ۸. مدیریت آسان و یکپارچگی با سیستم سیسکو
این ماژول به‌طور کامل از طریق رابط‌های مدیریتی Cisco IOS CLI، SNMP و Cisco Network Assistant قابل شناسایی، پیکربندی و پایش است؛ که موجب سهولت در مدیریت و عیب‌یابی می‌شود.
 ۹. بهینه‌سازی مصرف انرژی
در طراحی آن از فناوری‌های بهینه‌سازی مصرف برق استفاده شده تا توان مصرفی پایین و حرارت تولیدی کمتر داشته باشد، که برای پایداری عملکرد سوئیچ در رک‌های متراکم اهمیت دارد.
۱۰. مناسب برای شبکه‌های سازمانی و مراکز داده
به‌دلیل سرعت بالا، پایداری، و قابلیت ارتقا، این ماژول برای ارتباط بین سوئیچ‌های Access و Distribution، مراکز داده، و محیط‌های با بار ترافیکی سنگین کاملاً مناسب است.
