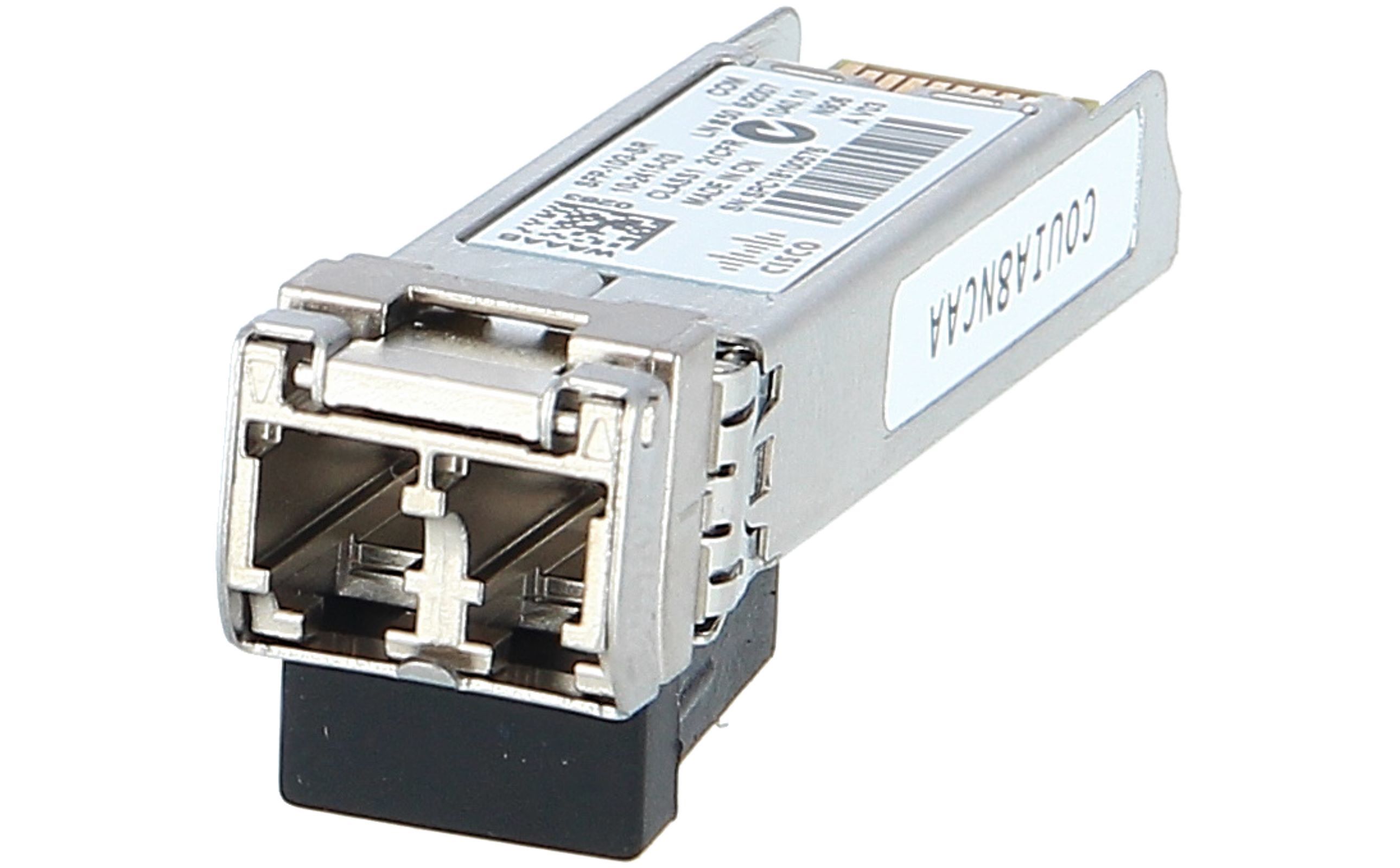

ماژول فیبر نوری سیسکو SFP-10G-SR Cisco SFP-10G-SR Fiber Optic Module

ماژول فیبر نوری سیسکو SFP-10G-SR چیست؟


ماژول فیبر نوری سیسکو SFP-10G-SR یک فرستنده/گیرنده‌ی نوری از نوعSFP+ برای ارتباطات 10 گیگابیت بر ثانیه روی فیبر چند‌حالته (MMF)است، طراحی‌شده برای پیوندهای کوتاه در دیتاسنترها و شبکه‌های دسترسی.


مشخصات فنی ماژول فیبر نوری سیسکو SFP-10G-SR
فرم‌فکتور: SFP+ (نصب در پورت‌های SFP+ روی سوئیچ/روتر).
استاندارد: IEEE 802.3ae 10GBASE-SR (سازگار با SFF-8472 برای Digital Diagnostic Monitoring / DDM).
طول موج فرستنده/گیرنده (TX/RX): ~850 nm(VCSEL). ([Ingram Micro][2])
نرخ داده: تا 10.3125 Gbps (پشتیبانی از 10G Ethernet).
کانکتور: LC دو‌پلکس (duplex LC).
برد/پوشش (بسته به نوع MMF):
روی FDDI-grade MMF: حدود 26 متر.
روی OM3 (2000 MHz·km): تا300 متر.
 روی OM4 (4700 MHz·km): تا400 متر.
پشتیبانی DDM/DOM: بله، مانیتورینگ توان خروجی، توان ورودی، دما، جریان لیزر و ولتاژ.
دمای کاری (نمونه استاندارد): معمولاً 0°C تا +70°C (نسخه‌های صنعتی دارای بازه‌ی وسیع‌تر هستند).


 توضیح فنی ماژول فیبر نوری سیسکو SFP-10G-SR
ماژول فیبر نوری سیسکو SFP-10G-SR از لیزر VCSEL با طول موج نزدیک به 850 nm استفاده می‌کند که برای انتقال روی کابل‌های Multimodeطراحی شده است؛ این ماژول برای تک‌حالته (SMF) مناسب نیست. انتخاب درست کلاس MMF (OM3/OM4) تعیین‌کننده‌ی فاصله‌ی قابل‌دستیابی است.
عددهای بردِ ذکرشده بر پایه‌ی شاخص پهنای باند فیبر (MHz·km) و استانداردهای صنعتی محاسبه می‌شوند؛ در عمل راهبری (patch panels, splices, connector loss) و کیفیت فیبر می‌تواند فاصله‌ی واقعی را کاهش دهد. بنابراین همیشه budget نوری (optical power budget) و افت‌های لینک را محاسبه کنید.
قابلیت Digital Optical Monitoring (DOM/DDM)به اپراتور اجازه می‌دهد پارامترهای زمان‌واقعی ماژول را بخواند (برای عیب‌یابی و مدیریت ظرفیت مفید است).

نکات نصب، سازگاری و ریسک‌های عملی ماژول فیبر نوری سیسکو SFP-10G-SR
همسان‌سازی فیبر: از OM-class مناسب (OM3/OM4) استفاده کنید؛ فیبر و کانکتورها باید تمیز و پولاریته صحیح داشته باشند. افت کانکتور/اسپلیس را در محاسبه‌ی budget لحاظ کنید.
سازگاری سخت‌افزاری/سوفتر: برخی پلتفرم‌ها (خصوصاً Cisco) ماژول‌های OEM را شناسایی می‌کنند؛ استفاده از ماژول‌های تأییدشده یا لیست سازگاری Cisco توصیه می‌شود تا پیام‌های هشدار یا عدم شناسایی رخ ندهد.


جمع‌بندی در مورد ماژول فیبر نوری سیسکو SFP-10G-SR
ماژول فیبر نوری سیسکو SFP-10G-SR یک ماژول SFP+ برای انتقال 10G بر روی فیبر چندحالته (850 nm, duplex LC)، مناسب پیوندهای کوتاه دیتاسنتری (تا ≈300 m روی OM3 و ≈400 m روی OM4)، با پشتیبانی DDM و سازگاری با استاندارد IEEE 802.3ae است.

معرفی کوتاه  ماژول فیبر نوری سیسکو SFP-10G-SR
ماژول فیبر نوری سیسکو SFP-10G-SR یک ماژول SFP+ نوری با استاندارد 10GBASE-SR است که برای انتقال ۱۰ گیگابیت بر ثانیه روی فیبر چندحالته (MMF)و در بردهای کوتاه تا متوسط طراحی شده — گزینه‌ای متراکم، hot-swappable و با پشتیبانی از مانیتورینگ دیجیتال (DDM) برای محیط‌های دیتاسنتر و شبکه‌های سازمانی.


کاربردهای کلیدی ماژول فیبر نوری سیسکو SFP-10G-SR
1. اتصال سرور به سوئیچ (Server-to-Top-of-Rack / ToR): اتصال‌های داخل رک یا بین رک‌های مجاور در دیتاسنتر که معمولاً فاصله‌ای ≤ 100–300 متر دارند.
2. پیوند Rack-to-Rack و aggregation در همان ساختمان دیتاسنتر: جایی که هزینه و پیچیدگی استفاده از فیبر تک‌حالته (SMF) توجیه‌پذیر نیست.
3. اتصال ساختمانی (campus building interconnect): در محوطه‌های کوچک یا دانشگاه/اداراتی که فاصله میان ساختمان‌ها در محدوده‌های OM3/OM4 قابل پوشش است (معمولاً تا چند صد متر بسته به نوع MMF).
4. لینک‌های پشتیبان‌گیری (backup links): یا مسیرهای افزایشی داخلی که نیاز به پهنای‌باند بالا اما برد طولانی ندارند.
5. شبکه‌های مجازی‌سازی/سرورهای با ترافیک بالا: که به پهنای باند 10G بین سرورها و سوئیچ/سرورهای ذخیره‌سازی نیاز دارند.


اعداد عملی و محدوده‌ها  ماژول فیبر نوری سیسکو SFP-10G-SR
طول موج عملی: ≈850 nm، مناسب فیبر MMF (VCSEL)
برد تقریبی بر اساس کلاس فیبر:
OM3 (≈2000 MHz·km): تا ≈300 متر.
 OM4 (≈4700 MHz·km): تا ≈400 متر.


 مزایای ماژول فیبر نوری سیسکو SFP-10G-SR
 هزینه و مصرف انرژی کمتر نسبت به ماژول‌های Long-Reach (LR) که برای لینک‌های تک‌حالته طراحی شده‌اند؛ مناسب برای معماری «pay-as-you-populate» در رک‌ها.
فرم‌فکتور کوچک SFP+ امکان چگالی بالای پورت در سوئیچ‌ها را فراهم می‌کند.
پشتیبانی DDM برای مانیتورینگ توان ورودی/خروجی، دما و ولتاژ که عیب‌یابی و عملیات نگهداری را ساده می‌کند.


نکات عملی برای پیاده‌سازی ماژول فیبر نوری سیسکو SFP-10G-SR

1. انتخاب فیبر مناسب: برای دستیابی به بردهای 300–400 متر از OM3/OM4 استفاده کنید؛ استفاده از OM1/OM2 یا فیبر غیر لیزر-اپتیمایز ممکن است برد و عملکرد را به‌طور قابل‌توجهی کاهش دهد.
2. محاسبه Optical Power Budget: افت‌های پچ‌کورد، کانکتور، اسپلیس و پنل را در محاسبات لحاظ کنید؛ داشتن چند دسی‌بل حاشیه برای رشد آینده و کاهش خطا حیاتی است
3. تمیزی و پولیش کانکتورها: بیشترین علت خطا در لایه فیزیکی، آلودگی کانکتورهاست — قبل از نصب با ابزار پاک‌کننده فیبر کنترل کنید.
4. پولاریته و کابل‌کشی: مطمئن شوید polarity کابل LC duplex درست است (TX↔RX) و از کابل‌کشی با طول مناسب و مدیریت صحیح استفاده کنید.
5. سازگاری سیستمی: برخی پلتفرم‌ها پیام‌های هشدار نسبت به ماژول‌های third-party می‌دهند؛ ترجیحاً از PIDهای مورد تأیید سازنده استفاده یا جدول سازگاری (compatibility matrix) را قبل از خرید بررسی کنید.


 محدودیت‌ها و ملاحظات طراحی ماژول فیبر نوری سیسکو SFP-10G-SR
برد محدود: SFP-10G-SR برای لینک‌های کوتاه/متوسط طراحی شده — برای لینک‌های بین-شهر یا طولانی از ماژول‌های LR/ER/ZR استفاده کنید.
وابستگی به کیفیت فیبر:  استانداردها و ارقام برد بر پایه‌ی فیبر لیزر-اپتیمایز (OM3/OM4) تعیین می‌شوند؛ فیبر قدیمی یا آسیب‌دیده می‌تواند نتیجه را تغییر دهد.
وقتی ماژول فیبر نوری سیسکو SFP-10G-SR را انتخاب کنید: نیاز به 10Gbps داخل دیتاسنتر یا بین رک‌ها دارید، فاصله ≤ 300–400 m باشد.


ویژگی‌های دقیق ماژول فیبر نوری سیسکو  SFP-10G-SR

فهرستی از ویژگی‌های فنی و عملیاتی این ماژول به‌صورت غیرتکراری و مستند ارائه شده است
 ۱) فرم‌فکتور و استاندارد
فرم‌فکتور: SFP+ (قابل نصب در پورت‌های SFP+ سوئیچ/کارت شبکه، hot-pluggable).
استاندارد پروتکلی:  IEEE 802.3ae (10GBASE-SR).


 ۲) مشخصات انتقال و اپتیکی
نرخ داده: تا ≈10.3125 Gbps (پشتیبانی از 10G Ethernet).
طول موج عملی فرستنده/گیرنده: حدود850 nm(VCSEL).
برد تجربی مرجع:  تا ≈300 مترروی OM3 و ≈400 متر روی OM4 (مقادیر مرجع سازنده؛ ارقام واقعی وابسته به شرایط لینک و افت‌ها هستند).


۳) توان خروجی و حساسیت گیرنده
قدرت تابش (TX): مقادیر مرجح حدود -6.5 … -0.5 dBm
حساسیت دریافت (RX): حدود ≤ -11.1 dBm
بودجه نوری (optical power budget): معمولاً چند دسی‌بل (باید با افت‌های پچ‌کورد/کانکتور/اسپلیس مقایسه شود).


۴) رابط فیزیکی و اجزای نوری
کانکتور: LC دوپلکس (Duplex LC, PC/UPC).
فرستنده: VCSEL (برای MMF).
گیرنده: آشکارساز PIN یا PIN+TIA در نسخه‌های مرجع.


 ۵) مصرف توان و شرایط محیطی
مصرف توان: معمولاً < 0.8–1.2 W در حالت کار
دمای عملکرد (COM): نمونه‌های مرسوم 0°C تا +70°C؛ نسخه‌های صنعتی بازه‌ی وسیع‌تری دارند.

 ۶) قابلیت‌های مدیریتی و قابل مشاهده
پشتیبانی DDM / DOM: بله، امکان خواندن توان TX/RX، دما، ولتاژ و جریان لیزر برای عیب‌یابی و مانیتورینگ.


 ۷) مطابقت‌ها و استانداردهای MSA
سازگاری MSA و SFF: مطابقت با SFP+ MSA و SFF-8431/SFF-8472 برای عملکردهای فیزیکی و DDM؛ تطابق با IEEE 802.3ae تضمین‌کننده بین‌­عملی‌پذیری پایه است.


 ۸) شاخص‌های کیفیت پیوند و معیارهای عملیاتی
BER هدف: معمولاً 1×10⁻¹² یا بهتر برای لینک‌های 10G در دیتاسنتر.
عوامل تعیین‌کننده برد واقعی: کیفیت فیبر (OM-class)، تعداد و نوع کانکتورها/اسپلایس‌ها، افت‌های پچ‌کورد، آلودگی کانکتورها و مدیریت پولاریته. (این عوامل باید در محاسبه optical power budget لحاظ شوند).


مزایای ماژول فیبر نوری سیسکو SFP-10G-SR
1. استانداردسازی و بین‌عملی‌پذیری صنعتی
  ماژول‌های سیسکو مطابق استانداردهای SFP/SFP+/MSA و IEEE تولید می‌شوند؛ همین استانداردی‌بودن تضمین می‌کند که در محیط‌های سازمانی با تجهیزات سازگار و قابل‌اعتماد کار کنند.
2. تست و اعتبارسنجی متمرکز برای کاربردهای دیتاسنتر
  سیسکو ماژول‌ها را در شرایط واقعی و سناریوهای دیتاسنتر (شامل تست‌های دمایی، تداخل و پایداری) اعتبارسنجی می‌کند تا نرخ خطا و link-flap کاهش یابد، بنابراین برای کاربردهای حساس به‌درستی مناسب‌سازی شده‌اند.
3. قابلیت مانیتورینگ دیجیتال (DDM/DOM) برای عیب‌یابی بلادرنگ
  ماژول‌های سیسکو معمولاً DDM/DOM را پشتیبانی می‌کنند؛ دسترسی به پارامترهای TX/RX power، دما و ولتاژ امکان تشخیص زودهنگام خرابی و محاسبه‌ی عمر مفید را فراهم می‌کند.
4. چگالی بالا و قابلیت hot-swap برای عملیات بدون وقفه
  فرم‌فکتورهای SFP/SFP+/QSFP امکان تراکم پورت بالای سخت‌افزار را می‌دهند و به‌خاطر قابلیت hot-pluggable می‌توان ماژول‌ها را بدون خاموش‌کردن سیستم تغییر یا جایگزین کرد، مناسب محیط‌های با نیاز به دسترسی 24/7.
5. مصرف توان و کنترل انرژی پیشرفته  ماژول فیبر نوری سیسکو SFP-10G-SR
بخشی از طراحی سیسکو شامل بهینه‌سازی مصرف و ویژگی‌های کنترل توان (power-control) در سطح سوئیچ است که به کاهش مصرف انرژی و بهینه‌سازی سرمایش در دیتاسنتر کمک می‌کند. این امر برای مقرون‌به‌صرفگی عملیاتی و پایداری اهمیت دارد.
6. طیف گسترده‌ی reach و گزینه‌های نوری (MMF/SMF / silicon photonics)
  پورتفولیوی سیسکو شامل ماژول‌های کوتاه‌برد (SR)، برد متوسط/بلند (LR/ER) و راه‌حل‌های coherent برای فواصل بسیار طولانی است؛ این تنوع امکان انتخاب دقیق بر اساس نیاز پهنای‌باند و فاصله را فراهم می‌سازد.
7. پشتیبانی فنی، به‌روزرسانی و زنجیره تامین معتبر
  تهیه ماژول‌های OEM از سیسکو معمولاً با پشتیبانی رسمی، دسترسی به دیتاشیت‌های جامع و سازگاری تضمین‌شده همراه است — این نکته در پروژه‌های تولیدی و SLA‌-محور اهمیت دارد.
8. قابلیت‌های مدیریتی و یکپارچگی با اکوسیستم شبکه
  ماژول‌های سیسکو طوری طراحی شده‌اند که با نرم‌افزارهای مدیریت شبکه و پرتکل‌های مدیریتی سازگار شوند؛ به‌عبارت دیگر، telemetry و لاگ‌ها قابل‌اتصال به سیستم‌های مانیتورینگ سازمانی هستند.
9. پایداری عملیاتی و کاهش ریسک خرابی سرویس
  ترکیب تست‌های کیفیت، DDM و کنترل توان باعث می‌شود نرخ خطا، flapping لینک و افت سرویس کاهش یابد؛ این یعنی دسترس‌پذیری بالاتر برای سرویس‌های حساس به تأخیر و از دست دادن بسته.
10. ساده‌سازی طراحی شبکه و کاهش TCO (کل هزینه مالکیت)
   با انتخاب ماژول‌های مناسب و یکپارچه‌سازی IP و اپتیک، می‌توان پیچیدگی عملیات و هزینه‌های انرژی/تجهیزات را کاهش داد — سیسکو از معماری‌هایی برای کاهش TCO و بهینه‌سازی عملیات اپتیکی نام می‌برد.
11. انعطاف‌پذیری در مهاجرت و آینده‌پذیری (migration-friendly)
   پورتفولیوی متنوع و پشتیبانی از فرم‌فکتورهای آینده‌نگر (مثل تک‌لامبدا/silicon photonics roadmap) امکان مهاجرت تدریجی به نسل‌های بالاترِ پهنای‌باند را فراهم می‌کند بدون بازطراحی کامل فیبر.
12. کنترل کیفیت تولید و انطباق‌های صنعتی
   ماژول‌های رسمی سیسکو تحت استانداردهای سخت‌گیرانه ساخت و آزمون قرار می‌گیرند (روتین‌های کنترل کیفیت، مشخصات رفرنس و تطابق با SFF/MSA) که ریسک تولیدی و فراخوان‌های بعدی را کمتر می‌کند.

مقایسه ماژول فیبر نوری سیسکو SFP-10G-SR با بقیه مدل ها

مشخصات  ماژول فیبر نوری سیسکو  SFP-10G-SR
