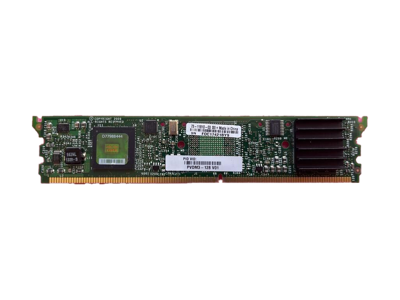

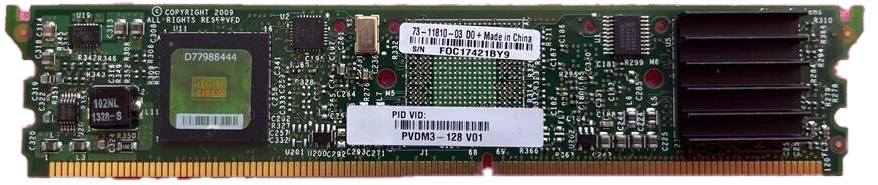

ماژول صدا سیسکو PVDM3-128 (Packet Voice Digital Signal Processor Module — مدل PVDM3 با ظرفیت ۱۲۸ کانال) یک ماژول پردازش سیگنال دیجیتالِ سخت‌افزاری تولیدِ سیسکو است که برای افزودن توان پردازش صوت و ویدئو به روترهای سری Cisco ISR 2900/3900 طراحی شده است. این ماژول پردازش‌های بلادرنگی مانند فشرده‌سازی صدا، تشخیص فعالیت صوتی، مدیریت جیتتر، لغو اکو و ترنسکدینگ (تبدیل میان کدک‌ها) را انجام می‌دهد و منابع DSP لازم برای کنفرانس، ترنسکدینگ، فکس/مودم passthrough و سرویس‌های مرتبط با Unified Communications را فراهم می‌سازد.


خواص و ظرفیت‌های کلیدی ماژول صدا سیسکو PVDM3-128
حداکثر کانال‌ها برای کدک‌های کم‌پیچیدگی (مثلاً G.711): تا ۱۲۸ کانال.
حداکثر برای کدک‌های پیچیدگی متوسط: حدود ۹۶ کانال.
حداکثر برای کدک‌های پیچیده‌تر: حدود ۶۰ کانال(اعداد بر اساس جدول‌های رسمی ظرفیتِ سیسکو تعیین می‌شوند).
لغو اکو: دارای تاخیر حذف اکو تا ۱۲۸ میلی‌ثانیه و مطابق با استاندارد ITU-T G.168 عمل می‌کند.
مصرف انرژی و مدیریت توان: ماژول‌ها دارای حالت‌های صرفه‌جویی نیرو هستند؛ در حالت idle کاهش توان محسوس است.
ماژول صدا سیسکو PVDM3-128 شامل تعداد معینی DSP سخت‌افزاری و حافظهٔ محلی است که به‌صورت یک برد ماژول روی شاسی روتر نصب می‌شود. هر تماس صوتی یا جلسه کنفرانس، بسته به «پیچیدگی سیگنال» (نوع کدک، رفتار فشرده‌سازی، نیاز به ترنسکدینگ یا کنفرانس میکسر) از ظرفیت محاسباتی DSP مقداری مصرف می‌کند. بنابراین:
وقتی همه تماس‌ها از کدک ساده‌ای مثل G.711 استفاده می‌کنند، هر کانال «بار محاسباتی» اندکی دارد و ماژول می‌تواند تا ۱۲۸ کانال را همزمان سرویس دهد.
وقتی کدک‌ها پیچیده‌تر (مثلاً G.729، یا عملیات ترنسکدینگ/کنفرانس) باشند، «بار به ازای هر کانال» افزایش می‌یابد و در نتیجه تعداد کانال‌های همزمان کاهش می‌یابد (اعداد رسمی: ۹۶ یا ≈۶۰ به‌ترتیب برای متوسط/بالا).
این «بار به ازای هر کانال» در اسناد رسمی به‌صورت جدول‌ها یا «session capacity» آمده که نشان می‌دهد یک DSP با چه ترکیبی از سرویس‌ها چند session را پشتیبانی خواهد کرد؛ به همین دلیل در طراحی ظرفیت باید ترکیب واقعی کدک‌ها و میزان نیاز به ترنسکدینگ یا کنفرانس را در نظر گرفت.


قابلیت‌های نرم‌افزاری و محدودیت‌های ماژول صدا سیسکو PVDM3-128
ترنسکدینگ و ترن‌ریتینگ (transcoding / transrating): PVDM3 از transcoding بین کدک‌های پشتیبانی‌شده و از repacketization برای سازگاری packetization period پشتیبانی می‌کند؛ این امر در کاربردهای SIP↔TDM و شبکه‌های با تنظیمات متفاوت packetization اهمیت دارد.
هم‌زیستی با PVDM2 و حوزه‌های سخت‌افزاری: در پلتفرم‌های 2900/3900 شرایط خاصی برای هم‌زیستی PVDM2 و PVDM3 تعریف شده — بعضی ترکیب‌ها ممکن است باعث غیرفعال‌شدن PVDM2 شوند. برای جزئیات رسمی باید به FAQ/دیتاشیت مراجعه شود.
قابلیت‌ها حذف‌شده نسبت به نسل قبلی: برخی قابلیت‌های قدیمی مانند Cisco Fax Relay و کدک G.723 در PVDM3 پشتیبانی نمی‌شوند (در صورت نیاز به این‌ها باید از راه‌حل‌های دیگر یا PVDM2 استفاده شود). این موضوع توسط سیسکو در FAQ ذکر شده است.


موارد کاربرد عملی ماژول صدا سیسکو PVDM3-128
افزایشِ ظرفیت تماس صوتی در gatewayها و روترها؛
فراهم‌سازی منابع برای کنفرانس صوتی و میکسِ چندطرفه؛
انجام ترنسکدینگ برای ارتباط دو شبکه با کدک‌های متفاوت؛
پشتیبانی از کیفیتِ صوت (echo cancellation، VAD، jitter management) برای ارتباطات VoIP سازمانی.

ماژول صدا سیسکو PVDM3-128
ماژول صدا سیسکو PVDM3-128 یک ماژول DSP (نسل PVDM3) از سیسکو است که منابع محاسباتیِ بلادرنگ برای پردازش صوت/صدا و برخی سرویس‌های رسانه‌ای (کنفرانس، ترنسکدینگ، مدیریت جیتتر و حذف اکو) را به روترهای سری 2900/3900 می‌افزاید و به‌طور خاص برای کاربردهای Gateway / UC با چگالی نسبتاً بالا طراحی شده است.


کاربردهای ماژول صدا سیسکو PVDM3-128
1. گیت‌وی PSTN ↔ VoIP (ترانکینگ سازمانی)
  تبدیل تماس‌های TDM (T1/E1/FXO/FXS) به SIP/H.323 و بالعکس در لبه شبکه: پردازش کدک، مدیریت جیتتر، حذف اکو و تضمین کیفیت صوت پیش از ارسال بسته‌ها. این کاربرد مهم‌ترین نقش تجاری PVDM3 است.
2. ترنسکدینگ (Transcoding) و ترن‌ریتینگ (Transrating)
  زمانی که دو انتهای تماس از کدک‌های متفاوت یا packetization period متفاوت استفاده می‌کنند، PVDM3 عملیات بلادرنگ تبدیل بین کدک‌ها (مثلاً G.711 ↔ G.729) یا بازبسته‌بندی را انجام می‌دهد تا سازگاری برقرار شود. این توانمندِی برای شبکه‌هایی که از انواع تلفن/پلتفرم استفاده می‌کنند حیاتی است.
3. کنفرانس صوتی و میکس چندطرفه (Media Mixing)
  انجام میکس صوتی برای کنفرانس‌های چندطرفه — PVDM3 اجازه می‌دهد کنفرانس‌های با تعداد شرکت‌کننده و پیچیدگی مختلف میزبانی شوند (ظرفیت دقیق بر اساس کدک و تعداد شرکت‌کنندگان توسط جداول رسمی تعیین می‌شود).
4. فکس و مودم passthrough (در محدوده پشتیبانی)
  پشتیبانی از فکس/مودم از طریق passthrough و سرویس‌های مرتبط تا آن‌جا که کدک‌ها و پروفایل‌های پشتیبانی‌شده اجازه دهند؛ نکتهٔ رسمی: برخی روش‌ها و کدک‌های قدیمی (مثل G.723.1) روی PVDM3 پشتیبانی نمی‌شوند و برای فکس خاص باید تطابق بررسی شود.
5. بهبود کیفیت صوت در لبه شبکه (Echo cancell., VAD, jitter mgmt)
  پیاده‌سازی حذفِ اکو مطابق استاندارد ITU-T G.168، تشخیص فعالیت صوت (VAD)، و مدیریت جیتتر برای نگهداری کیفیت تماس در شرایط شبکه متغیر.
6. سرویس‌های رمزنگاری و media optimization (در کنار IOS و لایسنس مرتبط)
  برخی پیاده‌سازی‌ها PVDM3 را برای پشتیبانی از secure-voice یا سرویس‌های بهینه‌سازی رسانه به‌کار می‌گیرند؛ سازگاری با IOS و لایسنس مناسب الزامی است.


چرا ماژول صدا سیسکو PVDM3-128 برای این کاربردها مناسب است؟
ماژول صدا سیسکو PVDM3-128 شامل آرایه‌ای از واحدهای نگاشت‌شده DSP و حافظه محلی است که محاسبات بلادرنگ رمزگذاری/رمزگشایی، حذف اکو، و میکسِ صوت را انجام می‌دهند. هر «سرویس» (یک کانال مکالمه، یک کنفرانس با N شرکت‌کننده، یک عملیات ترنسکدینگ) به مقدار مشخصی از توان DSP نیاز دارد؛ بنابراین ظرفیت واقعی ماژول بر اساس «ترکیب» سرویس‌ها تغییر می‌کند. این رویکرد مبتنی بر «session capacity tables» رسمی است که نشان می‌دهد چه ترکیبی از کدک‌ها و سرویس‌ها چه حد از منابع را مصرف می‌کند.


 ظرفیت و نمونه سناریوهای طراحی ماژول صدا سیسکو PVDM3-128
ظرفیت اسمی برای کدک کم‌پیچیدگی (G.711): تا ۱۲۸ کانال همزمان.
ظرفیت حدودی برای کدک‌های متوسط: گزارش‌ها و جداول رسمی برای PVDM3-128 نشان‌دهندهٔ حدود ~۹۶ کانال در سناریوهای متوسط و ~۶۰ کانال در سناریوهای با پیچیدگی بالا هستند. اما این مقادیر باید با «session capacity table» رسمی برای ترکیب دقیق شما تأیید شوند.


مثال‌های کاربردی ماژول صدا سیسکو PVDM3-128
شاخه‌ای با بار نرمال تماس که همه تماس‌ها G.711 باشند → یک PVDM3-128 می‌تواند اکثر نیاز تا ~128 تماس همزمان را پشتیبانی کند.
مرکز کوچکی که 50–80 تماس همزمان دارد و 30–40٪ تماس‌ها نیازمند ترنسکدینگ یا استفاده از G.729 هستند → ظرفیت واقعی به‌طور قابل‌توجهی کمتر از 128 خواهد بود؛ معمولاً در طراحی چنین محیطی جداول ظرفیت و یک حاشیهٔ ایمنی (headroom) لحاظ می‌شود.
 سرویس کنفرانس با شرکت‌کنندگان زیاد (مثلاً کنفرانسِ G.711 با تا 64 شرکت‌کننده) → PVDM3 می‌تواند میکس و میزبانی چند کنفرانس را انجام دهد، اما تعداد همزمان کنفرانس‌ها و شرکت‌کنندگانِ واقعی باید طبق جدول‌های رسمی ارزیابی شوند.
نکتهٔ علمی‌-عملی: اعداد «۱۲۸» و «۹۶» مرجعی برای برآورد اولیه هستند؛ دقیق‌ترین روش تعیین ظرفیت، استفاده از «session capacity table» و سناریوی ترکیبی شما (درصد کدک‌های مختلف، نرخ کنفرانس، نیاز به ترنسکدینگ) است.


محدودیت‌های ماژول صدا سیسکو PVDM3-128
پلتفرم‌های پشتیبانی‌شده: PVDM3 فقط روی Cisco ISR 2900/3900 سری (و مدل‌های ذکرشده در دیتاشیت) پشتیبانی رسمی دارد؛ سازگاری با پلتفرم‌های دیگر (مثلاً سری‌های جدیدتر) متفاوت است و معمولاً ماژول‌های جدیدتر مثل PVDM4 برای سری‌های 4000 معرفی شده‌اند.
نسخه IOS / Image و لایسنس: برخی قابلیت‌ها و عملکردها منوط به نسخهٔ IOS و مجموعهٔ لایسنس (voice-capable image) هستند،قبل از استقرار باید مقدار دقیق پشتیبانی در مستندات نسخه بررسی شود.
کدکها و پشتیبانی‌های حذف‌شده: کدک‌هایی مانند G.723.1 و برخی پیاده‌سازی‌های Fax Relay در PVDM3 پشتیبانی نمی‌شوند؛ اگر سازمان به این کدک‌ها وابسته است، باید راهکار جایگزین یا سازگاری بررسی شود.
هم‌زیستی با PVDM2: در برخی پلتفرم‌ها هماهنگی یا محدودیت‌هایی برای استفاده همزمان PVDM2 و PVDM3 وجود دارد که باید پیش از نصب مشخص گردد.


 ویژگی‌های ماژول صدا سیسکو PVDM3-128
ماژول صدا سیسکو PVDM3-128 یک ماژول پردازش سیگنالِ دیجیتالِ (DSP) با چگالی بالا از شرکت Cisco است که به‌عنوان برد DIMM روی روترهای سری ISR 2900/3900 نصب می‌شود و توانایی پردازش بلادرنگ صوت/رسانه را برای کاربردهای gateway، کنفرانس و ترنسکدینگ فراهم می‌کند.
۱) مشخصات سخت‌افزاری
فرم‌فکتور: ماژول در قالب یک DIMM 240-pin نصب می‌شود.
حافظهٔ اختصاصی:هر DSP به 512-Mbit DDR SDRAM خارجی دسترسی دارد (مشخصات ماژول).
توان مصرفی:حدود ~4.85 W و جریان حدود 1.47 A در ولتاژ 3.3 V (مقادیر مرجع دیتاشیت).
دمای عملیاتی: تقریباً -5 تا +55 °C (محدوده عملیاتی استاندارد).
 ۲) ظرفیت و معیار‌های عملکرد
ظرفیتِ اسمیِ کانال: تا ۱۲۸ کانال صوتی در شرایط کم‌بار محاسباتی (مثلاً همه تماس‌ها با کدک G.711). این عدد «حداکثرِ نظری» است و برای سناریوهای واقعی باید ترکیب کدک‌ها و سرویس‌ها را در نظر گرفت.
مکانیزم تخصیص منابع: ماژول بر مبنای «بودجه/اعتبارات DSP» و بر حسب پیچیدگی هر session (کدک، کنفرانس، ترنسکدینگ) عمل می‌کند؛ بنابراین ظرفیت عملی تابع ترکیب جلسات است.
۳) قابلیت‌های نرم‌افزاری و پردازش سیگنال (ویژگی‌های کلیدی)
ترنسکدینگ و ترن‌ریتینگ: تبدیل بلادرنگ بین کدک‌ها و بازبسته‌سازی packetization برای سازگاری دو شبکه با پارامترهای متفاوت. این قابلیت برای gatewayها حیاتی است.
پشتیبانی از انواع کُدِک‌ها:شامل کدک‌های متداول صوتی (G.711, G.729, G.722 و کدک‌های دیگر که در جداول رسمی آمده‌اند). (نکته: برخی کدک‌های بسیار قدیمی یا خاص در PVDM3 پشتیبانیِ متفاوتی دارند؛)
حذفِ اکو مطابق استاندارد ITU-T G.168 :Software echo cancellation با tail تا 128 ms برای تضمین کیفیت مکالمه.
کنترل کیفیت صوت و بهینه‌سازی: شامل Voice Activity Detection (VAD)، jitter management و دیگر عملکردهای مرتبط با کیفیت تماس.
پشتیبانی از فکس/مودم (passthrough) در محدودهٔ پشتیبانی‌شده:** فکس معمولی پشتیبانی می‌شود اما برخی روش‌ها/کدک‌های قدیمی نیاز به بررسی سازگاری دارند.
۴) سازگاری پلتفرم و نرم‌افزار
پلتفرم‌های رسمی: پشتیبانی رسمی بر روترهای Cisco ISR سری2900 و 3900
نیازمندی IOS / image: عملکرد کامل (به‌ویژه قابلیت‌های voice/voice-capable) وابسته به نسخهٔ IOS و تصویر (image) مناسب است؛ برخی قابلیت‌ها برای نسخه‌های حداقلی تعیین شده‌اند.
هم‌زیستی با PVDM2:در برخی پلتفرم‌ها محدودیت‌ها یا نحوهٔ coexistence با PVDM2 وجود دارد که باید قبل از نصب بررسی شود.


ماژول صدا سیسکو PVDM3-128
ماژول صدا سیسکو PVDM3-128 مزیت اصلی‌اش «چگالی و توان پردازش بالای DSP برای خدمات رسانه‌ای بلادرنگ» است که آن را برای gatewayها، کنفرانس و ترنسکدینگ در روترهای Cisco ISR 2900/3900 مناسب می‌کند.


مزایای ماژول صدا سیسکو PVDM3-128
1. چگالی بالای پردازش (تا ۴× نسبت به نسل قبل)
  PVDM3 به‌طور رسمی تا چهار برابر چگالی (در هر اسلات) نسبت به PVDM2 ارائه می‌دهد که امکان پشتیبانی از تعداد بسیار بیشتری کانال صوت/ویدئو را در همان سخت‌افزار فراهم می‌سازد؛ این امر هزینه‌ی سرمایه و فضای رک را کاهش می‌دهد.
2. ظرفیت اسمی بالا — تا ۱۲۸ کانال (برای کدک کم‌پیچیدگی)
  شمارهٔ مدل «۱۲۸» نمایانگر ظرفیت اسمی برای کانال‌های کم‌پیچیدگی (مثل G.711). جداول رسمی نشان می‌دهند که برای کدک‌های متوسط و پیچیده ظرفیت‌های متناظری (مثلاً ~۹۶ و ~۶۰) وجود دارد که برای طراحی دقیق باید به جدول session-capacity مراجعه شود. این اعداد مبنای رسمی برای برآورد ظرفیت هستند.
3. قابلیت هم‌زمان کنفرانس، ترنسکدینگ و termination روی یک ماژول
  معماری PVDM3 امکان ترکیب میکس کنفرانس، ترنسکدینگ و terminate کردن تماس‌ها را به‌طور هم‌زمان روی یک ماژول فراهم می‌آورد؛ این انعطاف‌پذیری کاربردی باعث ساده‌تر شدن طراحی و کاهش نیاز به سخت‌افزار جداگانه می‌شود.
4. بهبود در پشتیبانی کدک‌ها و رسانه‌های غنی (voice + video ready)
  ماژول صدا سیسکو PVDM3-128 طراحی‌شده برای کاربردهای rich-media است؛ پشتیبانی از مجموعه‌ای از کدک‌های متداول (G.711, G.729, G.722 و غیره) و توانایی پردازش ویدئو/مدیا در موارد مناسب، آن را برای سناریوهای UC و Medianet آماده می‌کند.
5. استانداردی بودن امکانات کیفیت صوت (Echo cancel, VAD, jitter mgmt)
  ماژول به‌صورت رسمی از حذف اکو مطابق ITU-T G.168 (با پوشش tail تا 128 ms) و عملکردهایی مثل VAD و مدیریت جیتتر پشتیبانی می‌کند؛ این ویژگی‌ها تضمین می‌کنند کیفیت گفتار در لبهٔ شبکه حفظ شود.
6. پشتیبانی رسمی از پلتفرم‌های ISR 2900/3900 و قابلیت field-upgrade
ماژول صدا سیسکو PVDM3-128 برای خانوادهٔ ISR 2900/3900 طراحی و پشتیبانی رسمی دارد و از قابلیت‌های field-upgrade و سازگاری مدیریت شده برخوردار است که سرمایه‌گذاری را محافظت می‌کند.
7. بهینه‌شدن برای کاربردهای ترنسکدینگ و میکس — بازدهی بهتر در سناریوهای ترکیبی
  نسبت به نسل قبلی، PVDM3 در ترکیب‌های واقعیِ شامل ترنسکدینگ و کنفرانس بازدهی بالاتری ارائه می‌دهد؛ یعنی در محیط‌هایی که هم‌زمان به ترنسکدینگ و میکس نیاز است، ماژول عملکرد عملیاتی بهتری دارد.
8.کاهش هزینهٔ عملیاتی و مصرف انرژی نسبت به چیدمان‌های پراکنده‌تر
  تراکم بالاتر و طراحی بهینهٔ پردازش رسانه به معنی نیاز کمتر به واحدهای سخت‌افزاری متعدد، کاهش مصرف توان کلی و کاهش پیچیدگی مدیریتی است که در مجموع هزینهٔ عملیاتی را پایین می‌آورد.
9. میدان کاربرد وسیع، مناسب برای gateways، UC و محیط‌های توزیع‌شده
  از لبهٔ شبکه (PSTN↔VoIP gateway) تا میزبانی کنفرانس‌های سازمانی و تسهیل عملیات تلفنی در شعب متعدد، PVDM3-128 گزینه‌ای شناخته‌شده و مستند برای موارد یادشده محسوب می‌شود.
10. مستندسازی رسمی و جداول ظرفیت جهت طراحی دقیق
   سیسکو جداول session-capacity و FAQهای تفصیلی منتشر کرده است که امکان محاسبهٔ دقیق ظرفیت براساس ترکیب کدک‌ها، درصد کنفرانس و نیاز به ترنسکدینگ را فراهم می‌آورد؛ این موضوع برنامه‌ریزی قابلیت‌پذیری (capacity planning) را علمی و قابل آزمایش می‌کند.

مشخصات ماژول صدا سیسکو PVDM3-128

مقایسه ماژول صدا سیسکو PVDM3-128 با مواردمشابه

Voice Interface Module Cisco PVDM3-128
با وجود اینکه Cisco اولین شرکتی نبود که روتر و ماژول شبکه طراحی و تولید می‌کرد، اولین شرکتی بود که یک Router چند پروتکل موفق تولید می‌کرد که اجازهٔ ارتباط بین پروتکل‌های مختلف شبکه را می‌دهد. از زمانی که پروتکل اینترنت (IP) به یک استاندارد تبدیل شد، اهمیت Routerهای چند پروتکل کاهش یافت. امروزه بزرگ‌ترین روترهای Cisco طراحی شده‌اند تا بسته‌های IP و فریمهای MPLS را هدایت کنند.


مشخصات فنی ماژول صدا سیسکو پی وی دی ام 128
- DSP: Multicore DSP technology
- DSP external memory: 512-megabit double-data-rate (DDR) synchronous dynamic random access memory (SDRAM) for each DSP
- Interface: 240-pin dual-inline-memory-module (DIMM) interface Designed For: Cisco 2901, 2911, 2921, 2951, 3925, 3925E, 3945, 3945E
- Echo cancellation: Software echo cancellation compliant with ITU-T G.168, with 128-ms tail coverage
- Operating temperature: -41 to 131°F (-5 to 55°C)
- Voltage: 3.3V
- Current: 1.47A
- Power: 4.85W
- Maximum Number of Channels in Low-Complexity Codecs: 128

همان طور که می دانید سیسکو شامل طیف گسترده ای از تجهیزات شبکه، سخت افزارها و سیستم عامل های پشتیبانی کننده می باشد که این تنوع با توجه به نیاز کاربران است و دارای قیمت های متفاوتی نیز هستند. عواملی که در قیمت و خرید این محصولات بسیار مهم و تاثیر گذارند اعم از قدرت دستگاه، تعداد پورت، نوع پورت، قابلیت هایی چون POE، میزان رم و .. در دستگاه های سخت افزاری می باشند. شما جهت انتخاب درست و متناسب با نیاز خود می توانید از کارشناسان فروشگاه اینترنتی نایب نت مشاوره بگیرید و تجربه خرید عالی را رقم بزنید.
