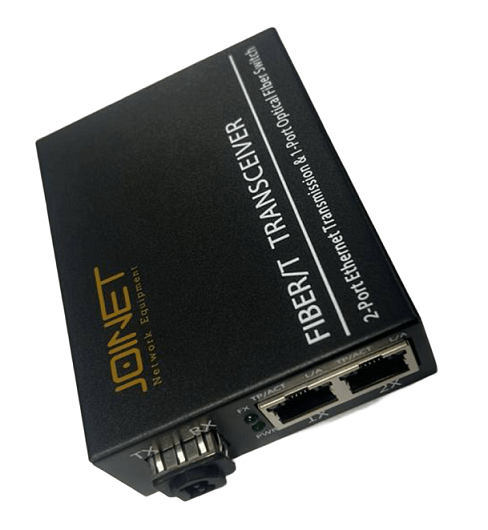

مدیا کانورتور JN-1001-SFP JN-1001-SFP Optical Media Convertor

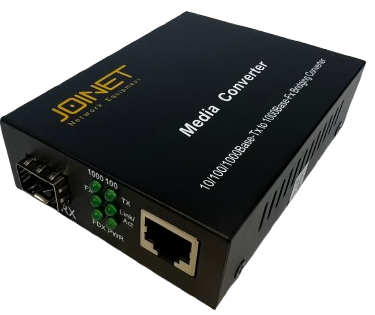

مدیا کانورتور JN-1001-SFP

مدیا کانورتور SFP-خور دستگاهی است که رابط الکتریکی شبکه مبتنی بر زوج‌تابیده (RJ-45 — Ethernet) را به لینک نوری مبتنی بر ماژول SFP (Small Form-factor Pluggable) تبدیل می‌کند. این تبدیل می‌تواند در لایهٔ پیوند داده (Data Link layer) و به‌صورت شبیه‌سازی و ترجمهٔ سیگنال‌های فیزیکی بین استانداردهای 10/100/1000Base-T و 100/1000Base-X انجام شود؛ بنابراین مدیا کانورتور پل فیزیکی بین کابل‌کشی مسی و فیبر نوری است و معمولاً بدون نیاز به مدیریت (unmanaged) به‌صورت plug-and-play عمل می‌کند.

اجزای اصلی و معماری داخلی مدیا کانورتور JN-1001-SFP
درگاه RJ-45 (UTP): معمولاً از auto-negotiation پشتیبانی می‌کند (10/100/1000Base-T) و قابلیت MDI/MDI-X خودکار دارد.
اسلات SFP: پذیرای ماژول‌های SFP مختلف (مثلاً 100Base-FX یا 1000Base-SX/LX) است تا نوع فیبر (single-mode/multimode)، طول بُرد و طول موج را تعیین کند.
پردازشگر فیزیکی (PHY): شامل تراشهٔ رابط اترنت و مدولاتور/دیمولاتور فیبر است که تبدیل سطح فیزیکی را انجام می‌دهد.
منبع تغذیه و مدار محافظ: ورودی آداپتور یا صنعتی، مدارهای حفاظت از ولتاژ و کنترل توان.
LEDها و سوئیچ‌های پیکربندی: نشان‌دهندهٔ وضعیت لینک، سرعت، و گاهی DIP-switch برای پیکربندی LFP یا سرعت.


 مشخصات فنی مدیا کانورتور JN-1001-SFP
پشتیبانی فیزیکی: 10/100/1000Base-T (RJ-45) ↔ 100/1000Base-X (SFP).
پورت SFP قابل قبول: SFP-های 100Base-FX یا 1000Base-SX/LX بسته به طراحی.
عملکرد: نیم-دوطرفه یا تمام‌دوطرفه، Auto-MDI/X و‌ Auto-Negotiation.
تاخیر (latency): بسیار کم — معمولاً در سطح میکروثانیه برای انتقال لایه فیزیک.
 توان مصرفی: کم (در مدل‌های قابل حمل ممکن است USB-powered شود).
 امکانات افزوده: LFP (Link Fault Pass-Through)، DIP-switch برای فعال/غیرفعال‌سازی برخی عملکردها، پشتیبانی از VLAN/PoE در مدل‌های صنعتی خاص.

کاربردهای عملی مدیا کانورتور JN-1001-SFP
اتصال سوئیچ/روترِ دارای پورت RJ-45 به لینک فیبر در فواصل طولانی (مثلاً اتصال میان ساختمان‌ها یا اتاق‌های مختلف مرکز داده).
افزودن قابلیت فیبر به لپ‌تاپ یا دستگاهی که فقط پورت مسی دارد (در نمونه‌های کوچک و USB-powered).
 کاربرد در محیط‌های صنعتی با نسخه‌های مقاوم (industrial, DIN-rail) برای تبدیل صفحات میدان (field) به فیبر.


معیارهای انتخاب هنگام خرید مدیا کانورتور JN-1001-SFP
نوع و سرعت پشتیبانی‌شده: مطابقت RJ-45 (10/100/1000) و SFP (100/1000Base-X) با نیاز شبکه.
نوع SFP سازگار: تک‌حالت یا چندحالت، برد (km/m) و طول موج؛ دقت کنید ماژول SFP باید با کانورتور سازگار باشد.
قابلیت‌های مدیریتی: آیا به مدیریت SNMP یا LFP نیاز دارید یا مدل unmanaged کافی است.
محیط کاری: مدل صنعتی (گسترهٔ دمایی، مقاومت در برابر نویز) یا رومیزی/قابلیت نصب رک.
مصرف توان و تغذیه: آیا نیاز به PoE یا تغذیه USB دارید.


 نصب، تست و عیب‌یابی مدیا کانورتور JN-1001-SFP
1. درگاه SFP را خاموش کرده و ماژول SFP مناسب را وارد کنید (دقت کنید جهت و گیرهٔ ماژول).
2. کابل مسی (RJ-45) را به پورت UTP وصل کنید؛ آداپتور تغذیه را متصل کنید.
3. LEDهای Link/Speed را مشاهده کنید؛ اگر لینک برقرار نشد، بررسی کنید: تطابق سرعت/نوع ماژول، تطابق زوج‌ها، وضعیت LFP و کابل فیبر (تمیز بودن کانکتور، اندازه‌گیری قدرت نوری).
4. برای خطاهای intermittent، از پاورمیتر/OTDR یا تستر فیبر استفاده کنید؛ همچنین PoE/مصرف توان را بررسی کنید در صورت وجود تجهیزات تغذیه‌دار.


معیارهای فنی برای تحلیل پروتکل و کیفیت لینک
سطح توان نوری و حساسیت گیرنده SFP: تعیین‌کنندهٔ برد موثر.
BER (Bit Error Rate): برای لینک‌های بحرانی باید مشخص باشد (معمولاً ≤10⁻¹² مورد انتظار در لینک‌های فیبر مناسب).
محدودیت‌های طول کابل و افت (attenuation): بسته به نوع فیبر و ماژول SFP.
سازگاری الکترومغناطیسی و ایمنی: مخصوصاً در محیط‌های صنعتی.

کاربرد مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP در ردهٔ مبدل‌های لایهٔ فیزیکی شبکه (Physical Layer Media Converter) قرار می‌گیرد و کاربرد اصلی آن ایجاد پل ارتباطی پایدار میان بستر انتقال الکتریکی (Ethernet مسی) و بستر انتقال نوری (Fiber Optic)است. این تجهیز با استفاده از اسلات SFP امکان انتخاب انعطاف‌پذیر نوع لینک نوری را فراهم می‌کند و در سناریوهای زیر به‌صورت دقیق و تخصصی به‌کار می‌رود:
 ۱. توسعهٔ برد شبکه‌های اترنت فراتر از محدودیت کابل مسی
در شبکه‌های مبتنی بر کابل زوج‌تابیده (UTP)، طول لینک به‌طور ذاتی به حدود ۱۰۰ متر محدود است. مدیا کانورتور JN-1001-SFP با تبدیل سیگنال الکتریکی به سیگنال نوری، امکان افزایش برد انتقال داده از چند صد متر تا چند ده کیلومتر (بسته به نوع ماژول SFP) را فراهم می‌سازد. این کاربرد در ارتباط بین ساختمان‌ها، سایت‌های صنعتی گسترده و پردیس‌های دانشگاهی اهمیت اساسی دارد.
 ۲. اتصال تجهیزات فاقد پورت فیبر به زیرساخت فیبر نوری
بسیاری از تجهیزات شبکه مانند روترها، سوئیچ‌های لبه (Access Switch)، دوربین‌های نظارتی و کنترلرهای صنعتی صرفاً دارای پورت RJ-45 هستند. JN-1001-SFP این تجهیزات را بدون نیاز به تعویض یا ارتقای سخت‌افزاری به شبکهٔ مبتنی بر فیبر نوری متصل می‌کند و نقش واسط فیزیکی شفاف را ایفا می‌نماید.
 ۳. افزایش ایمنی الکترومغناطیسی و کاهش نویز
در محیط‌هایی با نویز الکترومغناطیسی بالا (نظیر کارخانه‌ها، پست‌های برق و مراکز مخابراتی)، انتقال داده بر بستر مسی مستعد تداخل و خطاست. استفاده از مدیا کانورتور JN-1001-SFP و فیبر نوری باعث ایزولاسیون الکتریکی کامل، حذف حلقه‌های زمین (Ground Loop) و افزایش پایداری لینک می‌شود.
 ۴. به‌کارگیری در شبکه‌های نظارت تصویری (CCTV و IP Camera)
در سامانه‌های نظارت تصویری مبتنی بر IP، که دوربین‌ها در فواصل زیاد از مرکز کنترل نصب می‌شوند، JN-1001-SFP امکان انتقال پایدار و کم‌تأخیر جریان ویدئویی را از طریق فیبر فراهم می‌کند. این کاربرد به‌ویژه در فرودگاه‌ها، بزرگراه‌ها، پالایشگاه‌ها و شهرهای هوشمند اهمیت دارد.
 ۵. استفاده در شبکه‌های صنعتی و اتوماسیون
در سیستم‌های SCADA، PLC و شبکه‌های کنترل صنعتی، این مدیا کانورتور برای اتصال تجهیزات کنترلی مبتنی بر اترنت به Backbone فیبر نوری صنعتی استفاده می‌شود. نتیجهٔ این کاربرد، افزایش قابلیت اطمینان، تحمل شرایط محیطی سخت و کاهش نرخ خطای انتقال است.
 ۶. ایجاد انعطاف‌پذیری در طراحی توپولوژی شبکه
به دلیل استفاده از ماژول SFP، کاربر می‌تواند با تعویض ماژول، نوع فیبر (Single-Mode یا Multi-Mode)، طول موج و برد لینک را بدون تغییر خود دستگاه تنظیم کند. این ویژگی JN-1001-SFP را به ابزاری کاربردی در طراحی شبکه‌های مقیاس‌پذیر و آینده‌نگر تبدیل می‌کند.
 ۷. کاربرد در مراکز داده و رک‌های توزیع
در Data Centerها و اتاق‌های سرور، این مدیا کانورتور برای تطبیق تجهیزات قدیمی مسی با ستون فقرات فیبر نوری و نیز جداسازی الکتریکی بین رک‌ها مورد استفاده قرار می‌گیرد، بدون آنکه در لایه‌های بالاتر شبکه (IP و Routing) تغییری ایجاد شود.

جمع‌بندی در مورد مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP یک ابزار تخصصی در لایهٔ فیزیکی شبکه است که کاربرد آن نه در پردازش داده، بلکه در تضمین کیفیت، برد، ایمنی و انعطاف‌پذیری انتقال داده تعریف می‌شود. این تجهیز در پروژه‌هایی که نیاز به اتصال مس به فیبر، افزایش مسافت، کاهش نویز و حفظ سازگاری با تجهیزات موجود دارند، نقش کلیدی و غیرقابل‌جایگزین ایفا می‌کند.

ویژگی‌های مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP به‌عنوان یک تجهیز مبدل در لایهٔ فیزیکی شبکه، دارای مجموعه‌ای از ویژگی‌های فنی است که آن را برای استفاده در زیرساخت‌های حرفه‌ای شبکه، صنعتی و سازمانی مناسب می‌سازد. ویژگی‌های شاخص این دستگاه به‌صورت زیر تبیین می‌شوند:
 ۱. پشتیبانی از اسلات SFP با قابلیت انتخاب‌پذیری بالا
این دستگاه مجهز به درگاه SFP (Small Form-factor Pluggable) است که امکان استفاده از انواع ماژول‌های نوری را فراهم می‌کند. بدین ترتیب کاربر می‌تواند بسته به نیاز شبکه، نوع فیبر (Single-Mode یا Multi-Mode)، طول موج و برد انتقال را بدون تغییر سخت‌افزار اصلی تنظیم نماید.
 ۲. تبدیل شفاف سیگنال در لایهٔ فیزیکی (Transparent Media Conversion)
JN-1001-SFP تبدیل سیگنال را بدون دخالت در فریم‌های داده، آدرس‌های MAC یا پروتکل‌های لایه‌های بالاتر انجام می‌دهد. این ویژگی باعث می‌شود دستگاه کاملاً شفاف (Protocol-Independent) بوده و در هر نوع شبکهٔ اترنت استاندارد قابل استفاده باشد.
 ۳. پشتیبانی از استانداردهای رایج اترنت
این مدیا کانورتور با استانداردهای IEEE 802.3 سازگار است و معمولاً از سرعت‌های 10/100/1000 Mbps در سمت RJ-45 و 100/1000Base-X در سمت فیبر نوری پشتیبانی می‌کند. این تطابق استاندارد، سازگاری گسترده با تجهیزات شبکه را تضمین می‌نماید.
 ۴. قابلیت Auto-Negotiation و Auto-MDI/MDI-X
در پورت الکتریکی، دستگاه به‌صورت خودکار سرعت و حالت دوطرفه (Half/Full Duplex) را تشخیص می‌دهد و همچنین نیاز به کابل کراس یا مستقیم را حذف می‌کند. این ویژگی نصب و راه‌اندازی را ساده و خطای انسانی را به حداقل می‌رساند.
 ۵. تأخیر بسیار کم در انتقال داده
به دلیل انجام تبدیل صرفاً در سطح فیزیکی، JN-1001-SFP دارای Latency ناچیز در حد میکروثانیه است و برای کاربردهای حساس به زمان، مانند نظارت تصویری، ارتباطات صنعتی و لینک‌های بلادرنگ، کاملاً مناسب می‌باشد.
 ۶. ایزولاسیون الکتریکی و افزایش ایمنی شبکه
با تبدیل مسیر مسی به فیبر نوری، این دستگاه ایزولاسیون الکتریکی کامل ایجاد می‌کند که منجر به حذف نویز الکترومغناطیسی، جلوگیری از آسیب ناشی از اختلاف پتانسیل زمین و افزایش طول عمر تجهیزات متصل می‌شود.
۷. پایداری بالا و عملکرد مداوم
طراحی ساده و بدون پیچیدگی نرم‌افزاری، باعث افزایش قابلیت اطمینان (Reliability) دستگاه شده و آن را برای کارکرد 24/7 در شبکه‌های حیاتی مناسب می‌سازد. این ویژگی در مراکز داده و محیط‌های صنعتی اهمیت ویژه دارد.
 ۸. نشانگرهای LED وضعیت
وجود LEDهای وضعیت برای لینک، سرعت و فعالیت پورت‌ها، امکان پایش سریع سلامت ارتباط و عیب‌یابی اولیه بدون نیاز به ابزار تخصصی را فراهم می‌کند.
 ۹. مصرف انرژی بهینه
JN-1001-SFP با مصرف توان پایین طراحی شده است و برای استفاده در رک‌ها، تابلوهای صنعتی و محیط‌هایی با محدودیت انرژی گزینه‌ای مناسب محسوب می‌شود.
 ۱۰. نصب آسان و بدون نیاز به پیکربندی نرم‌افزاری
این مدیا کانورتور به‌صورت Plug & Play عمل می‌کند و برای بهره‌برداری از آن نیازی به تنظیمات نرم‌افزاری یا دانش تخصصی پیچیده وجود ندارد.


جمع‌بندی فنی در مورد مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP با برخورداری از اسلات SFP، شفافیت کامل در تبدیل داده، تأخیر بسیار کم، ایزولاسیون الکتریکی و سازگاری با استانداردهای اترنت، ابزاری کارآمد برای افزایش برد، ایمنی و انعطاف‌پذیری شبکه‌های مدرن به‌شمار می‌رود.

مزایای مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP به‌عنوان یک تجهیز تخصصی در لایهٔ فیزیکی شبکه، مزایای فنی و عملی متعددی را در طراحی، توسعه و بهره‌برداری از شبکه‌های اترنت فراهم می‌کند. این مزایا نه‌تنها از منظر عملکرد، بلکه از دیدگاه پایداری، ایمنی و بهره‌وری زیرساخت قابل تحلیل هستند:
 ۱. افزایش چشمگیر برد انتقال داده
مهم‌ترین مزیت JN-1001-SFP، امکان عبور از محدودیت ذاتی کابل مسی (حداکثر ۱۰۰ متر) و فراهم‌سازی انتقال داده در فواصل طولانی از طریق فیبر نوری است. این مزیت نقش کلیدی در ارتباط بین ساختمان‌ها، سایت‌های گسترده و شبکه‌های توزیع‌شده دارد.
 ۲. حفظ سرمایه‌گذاری تجهیزات موجود
این مدیا کانورتور اجازه می‌دهد تجهیزات شبکه‌ای که صرفاً دارای پورت RJ-45 هستند، بدون تعویض یا ارتقای پرهزینه، به بستر فیبر نوری متصل شوند. بدین ترتیب، هزینه‌های نوسازی شبکه به‌طور قابل‌توجهی کاهش می‌یابد.
 ۳. انعطاف‌پذیری بالا در طراحی شبکه
به دلیل استفاده از اسلات SFP، کاربر می‌تواند متناسب با نیاز پروژه، نوع فیبر، طول موج و برد لینک را تغییر دهد. این مزیت موجب مقیاس‌پذیری شبکه و تطبیق آسان با توسعه‌های آینده می‌شود.
 ۴. افزایش پایداری و کیفیت لینک ارتباطی
فیبر نوری در برابر نویز الکترومغناطیسی و تداخلات محیطی مصون است. استفاده از JN-1001-SFP باعث کاهش خطای بیت (BER)، افزایش نسبت سیگنال به نویز و پایداری بیشتر ارتباط می‌شود، به‌ویژه در محیط‌های صنعتی.
 ۵. ایزولاسیون الکتریکی و ارتقای ایمنی تجهیزات
این دستگاه با جداسازی الکتریکی دو بخش شبکه، خطرات ناشی از اختلاف پتانسیل زمین، القای الکترومغناطیسی و اضافه‌ولتاژهای ناگهانی را کاهش داده و از تجهیزات حساس محافظت می‌کند.
۶. تأخیر بسیار کم و مناسب برای کاربردهای حساس به زمان
از آنجا که تبدیل داده صرفاً در سطح فیزیکی انجام می‌شود، تأخیر انتقال ناچیز است. این مزیت JN-1001-SFP را برای سامانه‌های نظارت تصویری، ارتباطات بلادرنگ و شبکه‌های صنعتی زمان‌حساس مناسب می‌سازد.
۷. راه‌اندازی ساده و کاهش خطای انسانی
پشتیبانی از قابلیت‌های Auto-Negotiation و Plug & Play باعث می‌شود نصب دستگاه بدون نیاز به پیکربندی پیچیده انجام شود و احتمال خطا در مرحلهٔ بهره‌برداری اولیه کاهش یابد.
 ۸. قابلیت اطمینان بالا در بهره‌برداری مداوم
ساختار سخت‌افزاری ساده و عدم وابستگی به سیستم‌عامل یا نرم‌افزار پیچیده، منجر به افزایش MTBF و قابلیت عملکرد 24/7 در شبکه‌های حیاتی می‌شود.
 ۹. بهینه‌سازی مصرف انرژی
مصرف توان پایین این مدیا کانورتور در مقایسه با راهکارهای جایگزین (مانند تعویض کامل سوئیچ‌ها با مدل‌های فیبرخور) موجب کاهش هزینه‌های انرژی و گرمای تولیدی در رک‌ها و اتاق‌های تجهیزات می‌گردد.
 ۱۰. افزایش ایمنی اطلاعات در مسیر انتقال
هرچند JN-1001-SFP به‌طور مستقیم وظیفهٔ رمزنگاری ندارد، اما استفاده از فیبر نوری، احتمال شنود فیزیکی و دستکاری سیگنال را در مقایسه با کابل مسی کاهش می‌دهد و سطح امنیت فیزیکی لینک را ارتقا می‌دهد.


جمع‌بندی تحلیلی در مورد مدیا کانورتور JN-1001-SFP
مدیا کانورتور JN-1001-SFP با فراهم‌سازی برد بیشتر، پایداری بالاتر، انعطاف‌پذیری طراحی و حفاظت بهتر از تجهیزات، یک راهکار اقتصادی، ایمن و فنی برای ارتقای شبکه‌های اترنت به بستر فیبر نوری محسوب می‌شود. این مزایا آن را به گزینه‌ای مناسب برای پروژه‌های سازمانی، صنعتی و زیرساختی تبدیل می‌کند.

اهمیت مدیا کانورتورها در شبکه‌ها به دلیل نقش کلیدی آن‌ها در تبدیل و یکپارچه‌سازی بسترهای مختلف انتقال داده است. این تجهیزات با فراهم‌کردن امکان تبدیل ارتباط مسی به فیبر نوری، نقش مؤثری در افزایش برد ارتباطی، بهبود کیفیت سیگنال و کاهش تداخل‌های الکترومغناطیسی ایفا می‌کنند. مدیا کانورتورها با برخورداری از قابلیت‌های فنی قابل‌اتکا، از جمله پشتیبانی از استانداردهای متنوع شبکه، سازگاری با تجهیزات مختلف و عملکرد پایدار در شرایط گوناگون، به راهکاری کارآمد برای توسعه و بهینه‌سازی زیرساخت‌های شبکه تبدیل شده‌اند.
از سوی دیگر، انعطاف‌پذیری این تجهیزات در استفاده در شبکه‌هایی با مقیاس‌ها و کاربردهای متفاوت، مزیتی مهم محسوب می‌شود که آن‌ها را برای محیط‌های اداری، صنعتی و سازمانی مناسب می‌سازد. در همین راستا، ما در فروشگاه نایب‌نت بر آن هستیم تا نکات و موارد مهم مرتبط با مدیا کانورتورها را به‌صورت دقیق بررسی کنیم تا شما بتوانید با آگاهی کامل و دیدی باز نسبت به انتخاب و خرید اقدام نمایید. همچنین کارشناسان ما آماده‌اند تا با ارائه مشاوره تخصصی، شما را در انتخاب مناسب‌ترین و کارآمدترین مدیا کانورتور متناسب با نیاز شبکه‌تان همراهی کنند.
