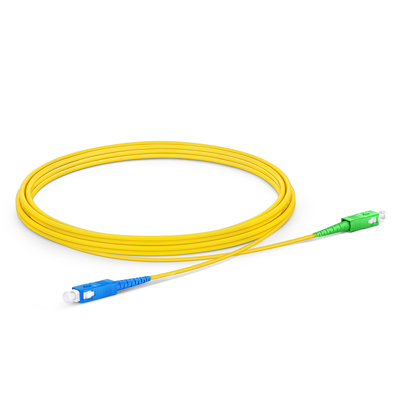

پچ کورد فیبر نوری SC-SC سینگل مود UPC-APC SX 3m Fibre Optic Patchcord SC/APC-SC/UPC SM simplex 3m
0.0
(0)
بدون دیدگاه
آماده ارسال
120,000
تومان
معرفی
پچ کورد فیبر نوری 3 متری سینگل مد سیمپلکس SC/UPC-SC/APC
پچ کورد فیبر نوری SC/UPC-SC/APC دارای روکشی از جنس LSZH بوده که در برابر آتش سوزی دود سمی کمی از خود تولید می کند و در برابر حریق آسیب کمتری می بیند و هیچ گونه هالوژنی از خود ساطع نمی کند. این پچ کورد فیبر نوری دارای دو سر کانکتور SC به SC بوده و از ساختار سیمپلکس (Simplex) برخوردار می باشد. نوع فیبر موجود در این پچکورد سینگل مد (Single Mode) می باشد و قطر هسته در آن 5 تا 10 میکرون و قطر غلاف 125 میکرون بوده و انتشار نور را به صورت مسقیم ارسال می کند.
کاربردهای مهم پچ کورد فیبر نوری SC/UPC-SC/APC SM Simplex 3m :
پچ کورد فیبر نوری کینگتون SC/UPC-SC/APC با دو سر کانکتور SC به SC و به طول کابل 3 متر تولید شده و در بازار تجهیزات شبکه با بدنه ی مقاوم و مستحکم عرضه می گردد. این پچ کورد فیبر نوری دارای روکشی مقاوم به رنگ زرد بوده و رنگ کانکتورهای دو طرف آن آبی از جنس پلاستیک می باشد. این محصول جهت ایجاد ارتباط بین تجهیزات و قطعات در شبکه فیبر نوری مورد استفاده قرار می گیرد.
ویژگی‌های پچ کورد فیبر نوری SC-SC Single-mode (UPC / APC)
| دسته | ویژگی‌ها |
|---|---|
| نوع کانکتور | هر دو سر SC – استاندارد Push-Pull با قفل مکانیکی |
| نوع فیبر | Single-mode OS2 (9/125µm) – مناسب مسافت‌های طولانی |
| پولیش کانکتور | UPC (Ultra Physical Contact): رنگ آبی، سطح تخت، Return Loss ≥ 50dB APC (Angled Physical Contact): رنگ سبز، سطح زاویه‌دار 8°، Return Loss ≥ 60dB |
| Insertion Loss (افت درج) | حداکثر ≤ 0.3dB |
| Return Loss (افت بازگشتی) | UPC ≥ 50dB / APC ≥ 60dB |
| روکش کابل (Jacket) | PVC (استاندارد)، LSZH (ایمن، بدون هالوژن)، OFNP (Plenum) |
| قطر کابل | 2.0mm یا 3.0mm |
| طول کابل | معمولاً 0.5m تا 20m – قابل سفارش تا 100m+ |
| پهنای باند/سرعت | پشتیبانی از 1G / 10G / 25G / 40G / 100G (بسته به ماژول نوری) |
کاربردهای پچ کورد SC-SC Single-mode UPC / APC
کاربردهای SC-SC UPC (آبی)
شبکه‌های دیتا و IT (LAN/WAN) – ارتباط بین پچ‌پنل و تجهیزات شبکه در دیتاسنتر.
ارتباط تجهیزات اکتیو (سوئیچ‌ها، روترها، ماژول‌های SFP/SFP+) با زیرساخت فیبر.
بک‌بون داخلی سازمان – انتقال داده در مسافت‌های طولانی اما با حساسیت کمتر به بازتاب.
ارتباط بین ساختمان‌ها یا رک‌ها در شبکه‌های سازمانی.
استفاده در ODF و پچ پنل‌ها برای مدیریت کابل فیبر نوری.
کاربردهای SC-SC APC (سبز)
شبکه‌های مخابراتی و FTTH/FTTB – ارتباط مستقیم فیبر تا خانه یا ساختمان.
سیستم‌های CATV (تلویزیون کابلی) و RF Video – حساس به بازتاب نوری.
لینک‌های طولانی و حساس در WAN و MAN با نیاز به سیگنال پایدار.
بک‌بون مخابراتی – اتصال بین مراکز مخابراتی و استیشن‌ها.
سیستم‌های تست و اندازه‌گیری دقیق که نیاز به Return Loss بالا دارند.
جمع‌بندی
SC-SC UPC (آبی): بیشتر در شبکه‌های دیتاسنتر، سازمانی و کاربردهای عمومی به کار می‌رود.
SC-SC APC (سبز): مناسب مخابرات، FTTH، CATV و لینک‌های طولانی حساس است که نیاز به افت بازگشتی بسیار پایین دارند.
انواع پچ کورد فیبر نوری سینگل مد سیمپلکس
1. بر اساس نوع کانکتور
پچ کوردهای سینگل‌مد سیمپلکس معمولاً با کانکتورهای مختلف تولید می‌شوند:
SC-SC: کانکتور استاندارد، نصب آسان، استفاده در شبکه‌های دیتا و تلکام.
SC-LC: ترکیب کانکتور SC در یک سمت و LC در سمت دیگر، مناسب شبکه‌های پرظرفیت و مراکز داده.
LC-LC: کانکتور کوچک با چگالی بالا، مناسب مراکز داده با محدودیت فضای فیبر.
FC-FC: کانکتور رزوه‌ای، استفاده صنعتی و تلکام با ثبات مکانیکی بالا.
ST-ST: کانکتور با قفل نوری فشاری، کاربرد در شبکه‌های قدیمی و صنعتی.
2. بر اساس نوع پایان کانکتور (Polish Type)
UPC (Ultra Physical Contact):
سطح صاف و با کمترین افت بازتابی.
مناسب اتصال‌های دیتا با حساسیت بالا.
APC (Angled Physical Contact):
زاویه ۸ درجه در پایان کانکتور، کاهش بازتاب نور به حداقل.
کاربرد در شبکه‌های تلویزیونی، CATV و ارتباطات با حساسیت بالا به بازتاب.
3. بر اساس جنس کابل و روکش
PVC: انعطاف‌پذیر، مناسب داخل ساختمان، اقتصادی.
LSZH (Low Smoke Zero Halogen): تولید کم دود و بدون هالید هنگام سوختن، مناسب محیط‌های بسته و ایمن.
OFNR / OFNP: کابل‌های Rated برای مسیرهای عمودی یا کابل‌های فیبر نوری داخل کانال‌ها با استاندارد آتش‌سوزی.
4. ویژگی‌های فنی مهم
طول استاندارد: معمولاً از ۰.۵ متر تا ۳۰ متر یا بیشتر.
افت نوری (Insertion Loss): معمولاً ≤0.3dB برای UPC و ≤0.5dB برای APC.
بازتاب (Return Loss):
UPC: ≥50dB
APC: ≥60dB
جنس هسته فیبر: ۹/۱۲ µm (Single Mode Standard)
5. کاربردها
اتصال تجهیزات شبکه در دیتاسنترها
اتصال دستگاه‌های تلکام و تجهیزات مخابراتی
شبکه‌های FTTH (Fiber To The Home)
سیستم‌های CATV و ارتباطات حساس به بازتاب
جدول مقایسه‌ای پچ کوردهای فیبر نوری سینگل‌مد سیمپلکس
نوع پچ کورد | نوع پایان کانکتور | افت نوری (Insertion Loss) | بازتاب | کاربرد اصلی |
|---|---|---|---|---|
SC-SC | UPC | ≤0.3 dB | ≥50 dB | شبکه‌های دیتا، تلکام، مراکز داده |
SC-SC | APC | ≤0.5 dB | ≥60 dB | شبکه‌های تلویزیونی، CATV، ارتباط حساس به بازتاب |
SC-LC | UPC | ≤0.3 dB | ≥50 dB | اتصال تجهیزات با چگالی بالا، دیتاسنترها |
SC-LC | APC | ≤0.5 dB | ≥60 dB | FTTH، تلکام، CATV |
LC-LC | UPC | ≤0.3 dB | ≥50 dB | دیتاسنترها، شبکه‌های پرظرفیت |
LC-LC | APC | ≤0.5 dB | ≥60 dB | ارتباط حساس به بازتاب، FTTH |
FC-FC | UPC | ≤0.3 dB | ≥50 dB | کاربرد صنعتی و تلکام با ثبات مکانیکی بالا |
ST-ST | UPC | ≤0.3 dB | ≥50 dB | شبکه‌های قدیمی و صنعتی، LAN |
SC-FC | UPC/APC | ≤0.3–0.5 dB | ≥50–60 dB | اتصال تجهیزات مختلف، شبکه‌های صنعتی و تلکام |
نکات مهم:
طول کابل معمولاً از ۰.۵ متر تا ۳۰ متر یا بیشتر تولید می‌شود.
جنس کابل می‌تواند PVC، LSZH یا OFNR/OFNP باشد، بسته به نیاز به انعطاف، ایمنی یا نصب در مسیر عمودی.
پچ کورد APC برای کاربردهایی با حساسیت بالا به بازتاب نور، توصیه می‌شود.
انتخاب کانکتور و پایان مناسب به تجهیزات و محیط نصب وابسته است.
خلاصه:
پچ کورد فیبر نوری SC-SC سینگل‌مود یک کابل استاندارد، پایدار و کم‌افت برای ارتباطات طولانی‌مدت، بک‌بون و مخابرات است؛ بیشتر در زیرساخت‌های مخابراتی و شبکه‌های سیسکو و دیتاسنترها به‌کار می‌رود.
پچ کورد فیبر نوری SC-SC سینگل‌مود یک کابل استاندارد، پایدار و کم‌افت برای ارتباطات طولانی‌مدت، بک‌بون و مخابرات است؛ بیشتر در زیرساخت‌های مخابراتی و شبکه‌های سیسکو و دیتاسنترها به‌کار می‌رود.
ما در فروشگاه نایب نت تصمیم داریم موارد مهم را مورد بررسی قرار دهیم تا شما بتوانید با دید باز و آگاهی کامل برای خرید تجهیزات فیبرنوری اقدام نمایید و در این زمینه همکاران ما بهترین مشاوره را جهت انتخاب و خرید بهترین و مفیدترین گزینه برای شبکه شما ارائه می کنند.
