پیگتیل 12 کور تک رنگ UPC
ایزی استریپ
با بسته بندی شکیل
و کیفیت عالی
آماده ارسال
276,000
تومان
معرفی

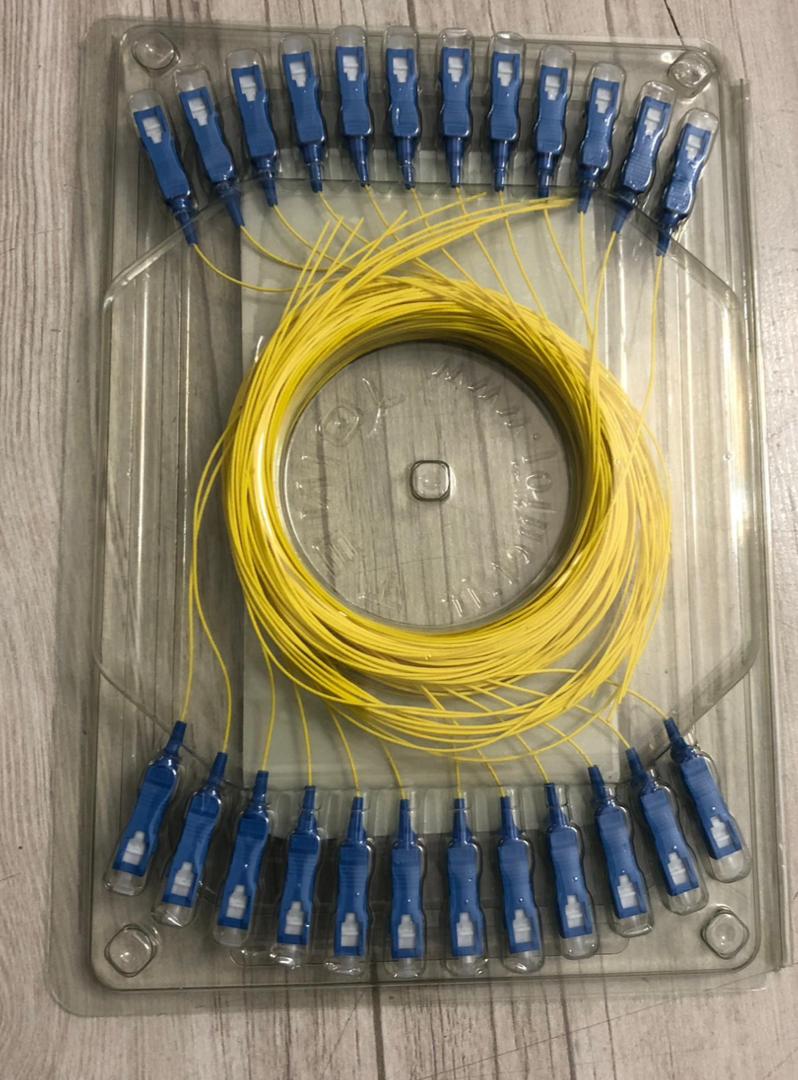

پیگتیل فیبرنوری تک رنگ SC/UPC SM 12 CORE کد G652 (تک رنگ)
پیگتیل فیبر نوری (Pigtail Fiber Optic) به نوعی از کابل فیبر نوری اشاره دارد که در یک سر آن یک یا چند رشته فیبر نوری وجود دارد و سر دیگر آن بدون کانکتور باقی مانده است. این نوع کابل معمولاً برای اتصال فیبر نوری به تجهیزات مختلف مانند سوئیچ‌ها، روترها و یا دیگر دستگاه‌های شبکه استفاده می‌شود.
پیگتیل‌ها معمولاً در طول‌های مختلف و با انواع مختلفی از فیبر (مانند فیبر نوری تک حالته یا چند حالته) تولید می‌شوند. انتهای فیبر نوری که بدون کانکتور است، معمولاً برای جوش دادن به فیبرهای دیگر یا برای اتصال به تجهیزات خاص طراحی شده است.
استفاده از پیگتیل‌ها در سیستم‌های فیبر نوری به دلیل سهولت در نصب و تعمیرات، همچنین کاهش تلفات سیگنال در اتصالات، رایج است.
رنگ‌بندی پیگتیل های فیبر نوری
رنگ‌بندی پیگتیل‌های فیبر نوری معمولاً به نوع فیبر و نوع اتصال مربوط می‌شود. این رنگ‌ها به منظور شناسایی آسان و استانداردسازی استفاده می‌شوند. در زیر به برخی از رنگ‌های معمولی پیگتیل‌های فیبر نوری و معانی آن‌ها اشاره می‌کنم:
1. رنگ‌های فیبر نوری:
• فیبرهای Single-Mode (SM):
– هسته: معمولاً رنگ زرد
– پوشش: رنگ سبز یا آبی
• فیبرهای Multi-Mode (MM):
– هسته: رنگ نارنجی (برای نوع OM1) یا رنگ آبی (برای نوع OM2)
– پوشش: رنگ سبز (برای نوع OM3) یا رنگ بنفش (برای نوع OM4)
2. رنگ‌های متداول در اتصالات:
• SC: معمولاً رنگ آبی
• LC: معمولاً رنگ آبی
• ST: معمولاً رنگ سبز
• MPO/MTP: معمولاً رنگ خاکستری یا آبی
3. رنگ‌های کابل‌ها:
• کابل‌های فیبر نوری نیز بر اساس نوع و کاربرد ممکن است رنگ‌های مختلفی داشته باشند که شامل رنگ‌های زرد، نارنجی، سبز و غیره است.
4. استانداردها:
• استانداردهای مختلفی وجود دارد که رنگ‌بندی فیبرهای نوری را مشخص می‌کند. به عنوان مثال، استاندارد TIA/EIA-568B مشخصات دقیق‌تری برای رنگ‌بندی کابل‌ها و اتصالات ارائه می‌دهد.
این رنگ‌بندی‌ها به کمک تکنسین‌ها و مهندسان در شناسایی و مدیریت بهتر کابل‌ها و اتصالات کمک می‌کند و موجب سهولت در نصب و نگهداری شبکه‌های فیبر نوری می‌شود.
پیگتیل فیبر نوری SC-UPC 1.5m-12 Cores
12 Fibers SC/UPC Single-Mode Color-Coded Fiber Optic Pigtail
| Connector A | SC | Connector B | Unterminated |
| Fiber Mode | 9/125μm | Fiber Count | 12 |
| Polish | UPC | Cable Diameter | 0.9mm |
| Wavelength | 1310nm/1550nm | Pigtail Color | 1-Color |
| Insertion Loss | ≤0.3dB | Interchangeability | ≤0.2dB |
| Return loss | ≥50dB | Vibration | ≤0.2dB |
| Operating Temperature | -40~75°C | Storage Temperature | -45~85°C |
کاربرد پیگتیل های فیبر نوری
پیگتیل‌های فیبر نوری کاربردهای متعددی در شبکه‌های ارتباطی و سیستم‌های انتقال داده دارند. برخی از مهم‌ترین کاربردهای آن‌ها عبارتند از:
1. اتصالات فیبر نوری: پیگتیل‌ها برای اتصال فیبر نوری به تجهیزات مختلف مانند سوئیچ‌ها، روترها و دیگر دستگاه‌های شبکه استفاده می‌شوند.
2. جوش دادن فیبر: پیگتیل‌ها معمولاً برای جوش دادن به فیبرهای دیگر در اتصالات دائمی یا موقت استفاده می‌شوند. این روش به کاهش تلفات سیگنال کمک می‌کند.
3. پچ کوردها: پیگتیل‌ها به عنوان پچ کوردها در مراکز داده و اتاق‌های سرور استفاده می‌شوند تا ارتباط بین تجهیزات مختلف را برقرار کنند.
4. تست و عیب‌یابی: پیگتیل‌ها می‌توانند برای تست و عیب‌یابی شبکه‌های فیبر نوری مورد استفاده قرار گیرند، زیرا امکان اتصال سریع و آسان به تجهیزات تست را فراهم می‌کنند.
5. تجهیزات نوری: در سیستم‌های نوری مانند لیزرها و گیرنده‌ها، پیگتیل‌ها برای اتصال فیبر نوری به این تجهیزات استفاده می‌شوند.
6. سیستم‌های FTTH (Fiber to the Home): در پروژه‌های ارتباطی خانگی، پیگتیل‌ها برای اتصال فیبر نوری به تجهیزات مشتریان مورد استفاده قرار می‌گیرند.
7. شبکه‌های مخابراتی: در شبکه‌های مخابراتی و ارتباطات دوربرد، پیگتیل‌ها به عنوان بخش مهمی از زیرساخت فیبر نوری عمل می‌کنند.
این کاربردها نشان‌دهنده اهمیت پیگتیل‌های فیبر نوری در ایجاد و نگهداری شبکه‌های ارتباطی مدرن هستند.
پیگتیل‌های فیبر نوری دارای ویژگی‌های خاصی هستند که آن‌ها را برای استفاده در شبکه‌های ارتباطی و سیستم‌های انتقال داده مناسب می‌سازد. برخی از این ویژگی‌ها عبارتند از:
1. کیفیت بالا: پیگتیل‌ها معمولاً از مواد با کیفیت بالا ساخته می‌شوند که تلفات سیگنال را به حداقل می‌رسانند و انتقال داده‌ها را با کیفیت بهتر انجام می‌دهند.
2. نوع اتصال: پیگتیل‌ها در انواع مختلفی از اتصالات (مانند SC، LC، ST و MPO) موجود هستند که امکان سازگاری با تجهیزات مختلف را فراهم می‌کنند.
3. طول مناسب: پیگتیل‌ها در طول‌های مختلف قابل تهیه هستند که این امکان را می‌دهد تا بر اساس نیازهای خاص شبکه انتخاب شوند.
4. انعطاف‌پذیری: برخی از پیگتیل‌ها دارای انعطاف‌پذیری بیشتری هستند که به راحتی می‌توان آن‌ها را در محیط‌های مختلف نصب کرد.
5. مقاومت در برابر شرایط محیطی: پیگتیل‌ها معمولاً دارای پوشش‌هایی هستند که آن‌ها را در برابر رطوبت، گرد و غبار و دیگر شرایط محیطی محافظت می‌کند.
6. نصب آسان: بسیاری از پیگتیل‌ها به گونه‌ای طراحی شده‌اند که نصب آن‌ها سریع و آسان باشد، که این موضوع در کاهش زمان و هزینه نصب مؤثر است.
7. تست و عیب‌یابی آسان: پیگتیل‌ها به دلیل طراحی ساده و استاندارد، برای تست و عیب‌یابی شبکه‌های فیبر نوری مناسب هستند.
8. قابلیت جوش دادن: پیگتیل‌ها معمولاً برای جوش دادن به فیبرهای دیگر طراحی شده‌اند که این امر به ایجاد اتصالات دائمی و با کیفیت کمک می‌کند.
این ویژگی‌ها باعث می‌شود که پیگتیل‌های فیبر نوری گزینه‌ای ایده‌آل برای استفاده در شبکه‌های مدرن ارتباطی باشند.
مقایسه استانداردهای G.652D و G.657A2 در پیگتیل های فیبر نوری
🔹 G.652D
پرکاربردترین نوع فیبر نوری Single Mode در جهان است.
برای مسیرهای مستقیم و بدون خمش زیاد طراحی شده.
انتقال سیگنال با افت پایین در مسافت‌های طولانی.
استاندارد کلاسیک برای بیشتر پروژه‌های مخابراتی و زیرساخت‌های بین‌شهری.
🔹 G.657A2
نسل جدیدتر از فیبرهای Single Mode با انعطاف‌پذیری بیشتر.
مخصوص محیط‌هایی طراحی شده که کابل‌ها باید خم یا فشرده نصب شوند (مثل رک، پچ‌پنل، ODF و FTTH).
کارایی نوری بسیار نزدیک به G.652D اما با شعاع خمش بسیار کمتر.
جدول مقایسه G.652D و G.657A2
ویژگی | G.652D | G.657A2 |
|---|---|---|
🔹 نوع فیبر | Single Mode کلاسیک | Single Mode با انعطاف بالا |
🔹 استاندارد ITU-T | G.652D | G.657A2 |
🔹 شعاع خمش مجاز | حداقل 30 میلی‌متر | تا 7.5 میلی‌متر (خیلی کوچک‌تر) |
🔹 کارایی نوری (Loss) | بسیار پایین (≈0.35 dB/km) | مشابه (≈0.35 dB/km) |
🔹 مناسب برای | مسیرهای مستقیم و طولانی | نصب‌های فشرده، رک‌ها و گوشه‌ها |
🔹 قابلیت فیوژن با G.652 | کاملاً سازگار | 100٪ سازگار با G.652D |
🔹 انعطاف‌پذیری فیزیکی | کمتر | بسیار بالا |
🔹 کاربرد معمول | شبکه‌های بین‌شهری و بک‌بون | شبکه‌های FTTH، داخل ساختمان، دیتاسنتر |
نتیجه‌گیری
نیاز شما | نوع مناسب فیبر |
|---|---|
نصب در مسیرهای طولانی و مستقیم با کمترین افت | G.652D |
نصب در محیط‌های کوچک، خم‌دار یا با تراکم زیاد کابل | G.657A2 |
مثال کاربردی در پیگتیل‌ها
مدل پیگتیل | ویژگی متمایز |
|---|---|
پیگتیل SC-UPC SM G.652D | مناسب برای اتاق‌های مخابراتی یا مسیرهای مستقیم فیوژن |
پیگتیل SC-UPC SM G.657A2 | بهترین گزینه برای پچ‌پنل‌ها، رک‌ها و نصب‌های فشرده در پروژه‌های FTTH |
نکته حرفه‌ای در انتخاب نوع پیگتیل فیبر نوری
فیبرهای G.657A1 و G.657A2 به‌صورت کامل با G.652D سازگار هستند.
بنابراین می‌توان از آن‌ها در کنار فیبرهای G.652D بدون مشکل استفاده کرد — فقط فیبر G.657A2 مقاومت بهتری در خمش دارد و هنگام کار در فضای محدود، احتمال شکست فیبر را به حداقل می‌رساند.
ما در فروشگاه نایب نت تصمیم داریم موارد مهم را مورد بررسی قرار دهیم تا شما بتوانید با دید باز و آگاهی کامل برای خرید تجهیزات فیبرنوری اقدام نمایید و در این زمینه همکاران ما بهترین مشاوره را جهت انتخاب و خرید بهترین و مفیدترین گزینه برای شبکه شما ارائه می کنند.
مشخصات فنی
دسته بندی
متعلقات فیبر نوری
نوع کابل
فیبر نوری
نوع رابط
SC-SC
طول کابل
جنس رویه کابل
